精装修图纸深化指引(2018试行版).doc

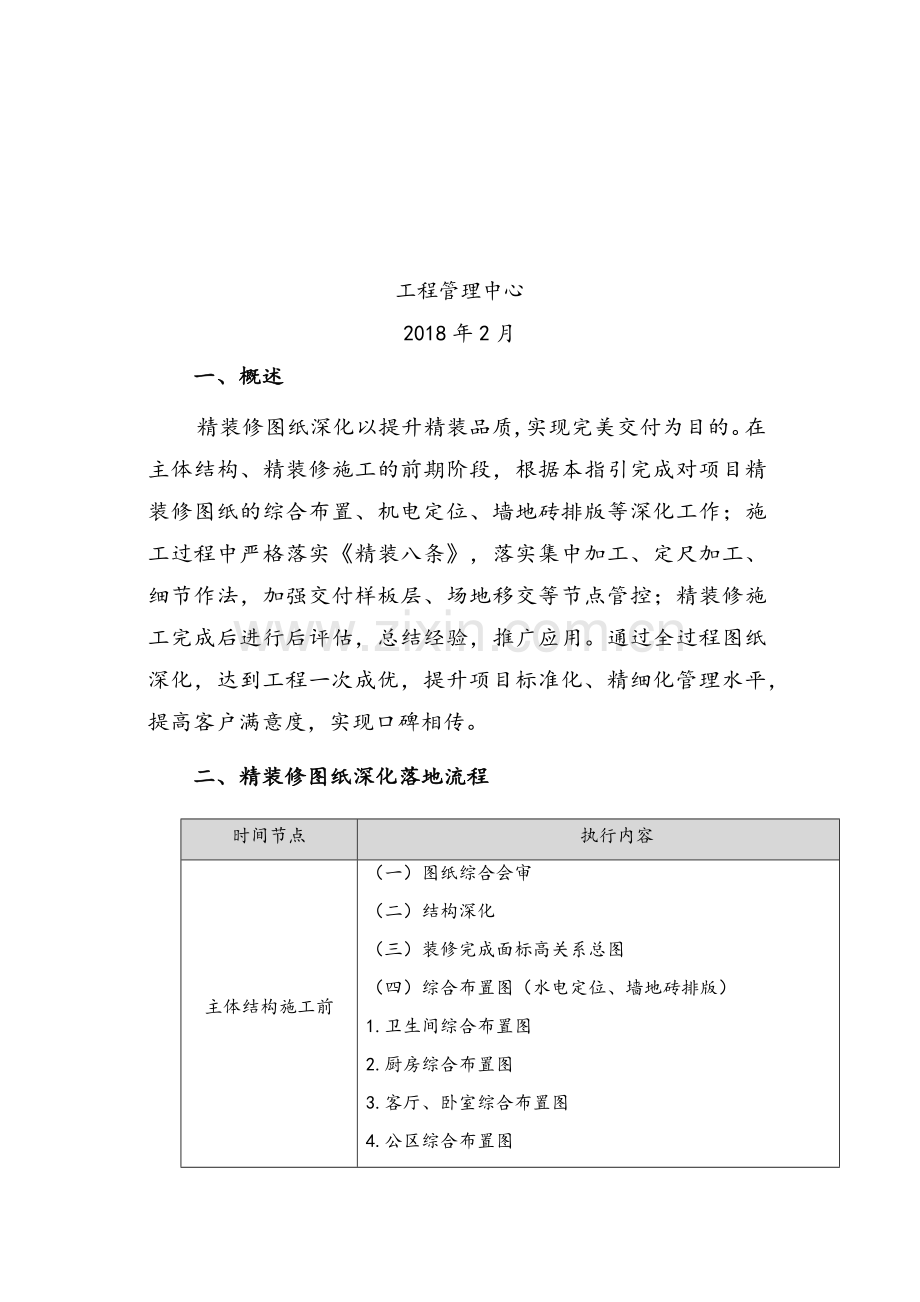

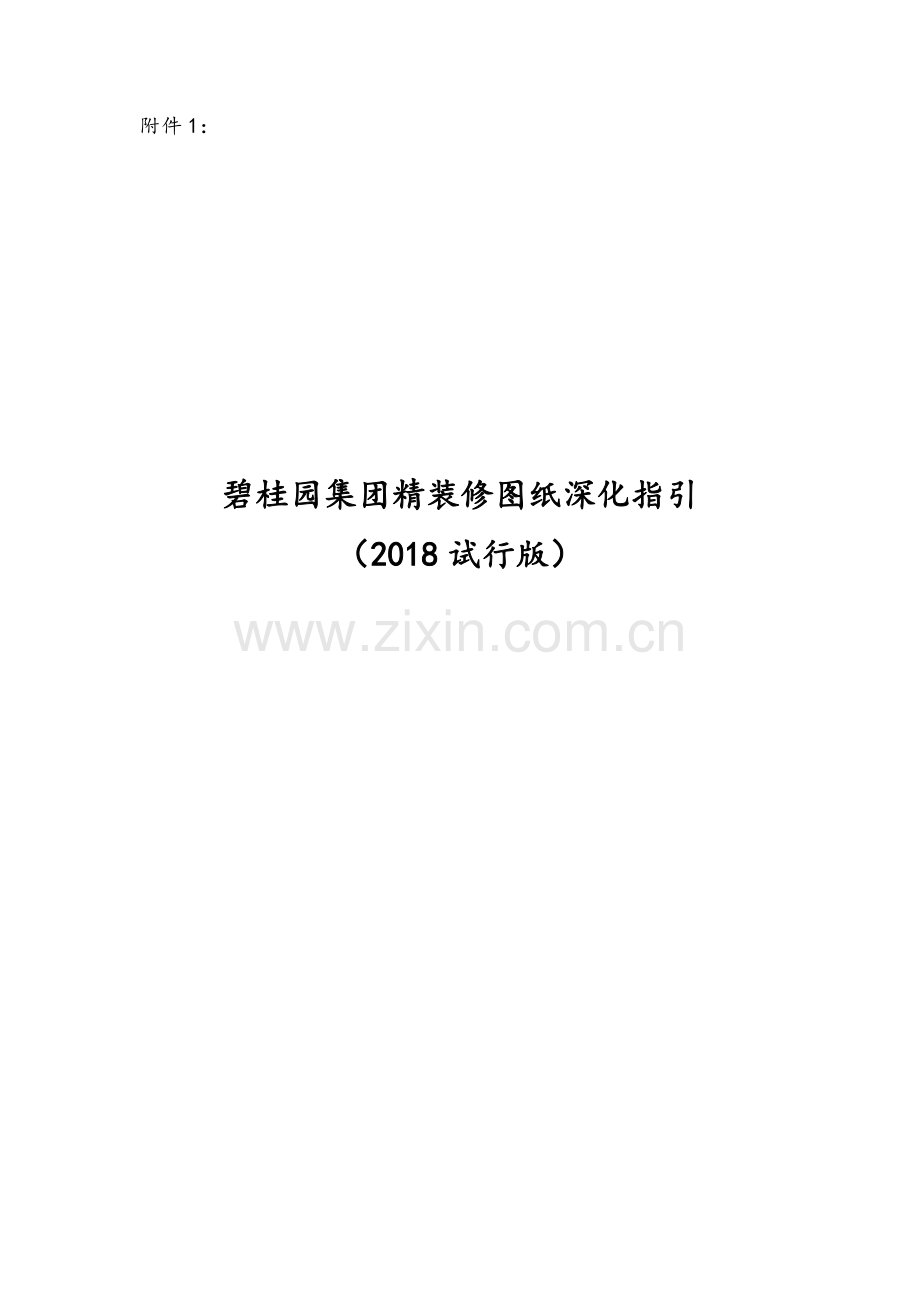

附件1：碧桂园集团精装修图纸深化指引（2018试行版）工程管理中心2018年2月一、概述精装修图纸深化以提升精装品质,实现完美交付为目的。在主体结构、精装修施工的前期阶段，根据本指引完成对项目精装修图纸的综合布置、机电定位、墙地砖排版等深化工作；施工过程中严格落实精装八条，落实集中加工、定尺加工、细节作法，加强交付样板层、场地移交等节点管控；精装修施工完成后进行后评估，总结经验，推广应用。通过全过程图纸深化，达到工程一次成优，提升项目标准化、精细化管理水平，提高客户满意度，实现口碑相传。二、精装修图纸深化落地流程时间节点执行内容主体结构施工前（一）图纸综合会审（二）结构深化（三）装修完成面标高关系总图（四）综合布置图（水电定位、墙地砖排版）1.卫生间综合布置图2.厨房综合布置图3.客厅、卧室综合布置图4.公区综合布置图砌筑抹灰前（一）放线定位样板（二0带线移交精装修施工前（一）土建、装修场地移交指引（二）交付样板层验收精装修施工中（一）集中加工（二）装修、四大件场地移交指引（三）重点工艺（八条内容）管控（四）细节观感深化精装修施工后（一）装修后评估PPT（二）装修后评估会议三、深化目录目录详细内容（一）结构深化A1室内木门垛深化A2外窗窗垛深化A3台面石与门套关系深化A4厨房、卫生间窗底标高深化（二）标高深化B装修完成面标高关系总图（三）厨房C厨房综合排布图C1墙砖排版深化C2地砖排版深化C3铺贴节点深化大样图C4油烟机、消毒柜、台面备用插座点位深化C5壁挂炉与插座点位深化C6油烟机排烟孔深化C7洗菜盆水电点位深化C8洗菜盆排水点位深化C9洗衣机阳台水电点位深化C10铝扣板吊顶排版深化C11铝扣板吊顶标高深化C12铝扣板吊顶灯位深化（四）卫生间D卫生间综合排布图D1墙砖排版深化D2地砖排版深化D3铺贴节点深化大样图D4卫生间等电位点位D5浴室镜、柜与插座点位深化D6座厕给水点位深化D7智能座厕插座点位深化D8电热水器插座点位深化D9卫生间给水管绕反坎敷设D10座厕排水孔点位深化D11浴室柜排水孔点位深化D12淋浴区地漏点位深化D13铝扣板吊顶排版图D14灯位、浴霸、排风点位深化D15吊顶标高深化D16吊顶与墙砖收口节点深化D17脚线与地砖收口节点深化（五）客厅、卧室E1空调孔洞及插座位置深化E2新风口位置深化E3水管走天花布置深化E4强弱电箱布置深化E5室内照明、插座及管线定位（六）公区F1铺贴节点深化大样图（管井、消防栓周边）F2公区天花灯位、烟感、喷淋点位深化F3管道井深化（七）装修观感深化G1阳台涂料下挂G2窗边乳胶漆压框（八）放线定位H放线定位指引（九）集中加工I集中加工指引（十）土建、装修场地移交J详见集团字2017114号关于开展第二季度“土建、装修场地移交专项行动”的通知（十一）装修、四大件场地移交K详见工程字2017011号关于“装修、四大件施工场地移交管理办法”的通知四、具体指引（一）结构深化1.A1室内木门垛深化（附图1、2）图1土建无预留门垛图2土建预留门垛（1）深化标准单侧无门垛情况：门洞净宽+30mm；两侧无门垛情况：门洞净宽+60mm；上述门垛预留尺寸按60mm的门套线确定，其余尺寸的门套线，门垛宽度根据实际预留，室内门垛至少需预留完成面30mm。（2）质量管控门垛两侧墙面垂直度、平整度符合要求；门垛厚度要根据免抹灰/薄抹灰/抹灰三种情况考虑；同一区域门套安装高度一致。（3）成型效果门套线不完整、高度不一致门套线完整、高度一致2.A2外窗窗垛深化（附图1）外墙有保温层情况外墙无保温层情况图1外窗深化窗垛示意图（1）深化标准卫生间外窗深化窗垛，窗框单边齐平卫生间管井墙体，外墙外企口铝窗20mm,减少窗垛铺贴；卫生间外侧外立面为凹状，外立面有保温，窗框安装预留外墙保温厚度。（2）质量管控铝模深化企口填塞密封，在贴墙砖前完成淋水实验，避免外墙在贴砖后出现渗漏造成的破坏。（3）成型效果外窗无深化，增加施工难度外窗排砖深化合理3.A3台面石与门套关系深化（附图1-4）图1橱柜平面图2立面图深化台面与门套关系正确图3浴室柜平面尺寸预留错误，台面与门套冲突 图4立面深化优化后效果（1）深化标准厨房/卫生间台面避免与门套线冲突；厨房/卫生间墙垛宽度若为整砖模数，若采用550mm深台面，墙垛抹灰面宽度为610620mm；若采用600mm深台面，墙垛抹灰面宽度为660；浴室柜两侧为墙体时，墙体间预留宽度（墙砖完成面）比浴室柜台面大10mm；两侧普通抹灰墙体净空：台面宽度+10mm+40mm铺贴+30mm抹灰；两侧薄抹灰墙体净空：台面宽度+10mm+40mm铺贴+10mm抹灰；两侧免抹灰墙体净空：台面宽度+10mm+40mm铺贴。（2）质量管控台盆柜下单前瓷砖应铺贴完成，尺寸测量准确；瓷砖铺贴阴阳角方正度、平整度符合要求。4.A4厨房、卫生间窗底标高深化（附图1、2）图1厨房示意图图2卫生间示意图（1）深化标准窗台高度：铺贴完成后标高为+900mm（铝模及墙体抹灰深化台内企口标高为+880mm），保证3块整砖铺贴，卫生间淋浴区内踢脚同淋浴区地面砖材质；瓷砖排版与门窗洞竖向对缝，窗洞宽度瓷砖排版均分，保证整砖铺贴对缝整齐美观。（2）质量管控缝隙宽度1.01.5mm，采用十字卡控制砖缝，砖缝应在铺贴层干透后且在四大件安装前进行勾缝，使用专用填缝剂。（二）标高深化1.B装修完成面标高关系总图(附图1)图1装修完成面标高关系总图示意（1）深化标准以建筑一米线为基准线；各功能区装修成活线标高确定；建议标高高度如上图。（2）质量管控技术部审核标高方案逻辑；标准层结构阶段进行完成面线弹线，项目复核。注：不同地区对于标高要求有所不同，请各项目根据实际情况绘制标高关系图。（三）厨房1.C厨房综合排布图(附图1-6)C2地砖排版深化图1厨房综合地面图C10铝扣板吊顶排版深化C11铝扣板吊顶标高深化C12铝扣板吊顶灯位深化图2厨房综合天花图C1墙砖排版深化C4油烟机、消毒柜、台面备用插座深化图3厨房A立面图综合图C4地砖排版深化C7洗菜盆水电点位深化C8洗菜盆排水深化图4厨房B立面图综合图C1墙砖排版深化图5厨房C立面图综合图C6油烟机排烟孔深化图6厨房D立面图综合图2.C1墙砖排版深化(附图1-6)图1墙砖铺粘顺序如图图2A立面材料深化加工图图3B立面材料深化加工图图4C立面材料深化加工图图4D立面材料深化加工图图6立面材料汇总表（1）深化标准依据综合图完成墙面放线定位；墙面禁止出现小于100mm小条砖；墙面砖竖向排版为8片或9片整砖；非整砖尽量预留到门后、橱柜墙角位置；重点关注墙砖起铺点及铺贴顺序（减少“7”字砖，方便集中加工），土建结构阶段优化外窗洞尺寸，匹配墙砖模数；墙砖排版对每一块砖进行编号，并对倒角砖进行标示（倒角砖加工分长边短边），方便集中加工及配送；水电点位无跨砖现象;瓷砖阳角倒1.52mm海棠角，倒角为4042度。（2）质量管控墙砖采用分层铺贴，第一铺区从地面的第二块砖起铺。墙砖压地砖，地面无朝天缝；（如图） 开关面板套割孔洞边距离瓷砖边缘20mm，防止后期出现面板跨缝情况；墙砖缝隙宽度1.01.5mm，采用十字卡控制砖缝，砖缝应在4天后且在四大件安装前进行回缝，使用专用填缝剂，回缝后采用勾缝工具（挖耳勺或压缝球）进行勾缝，半圆凹入，密实光滑。3.C2地砖排版深化（附图1）图1地面材料深化加工图地面材料汇总表（1）深化标准厨房完成面平于客厅完成面；室内地砖缝隙宽度1.52mm，阳露台地砖砖缝35mm。（2）质量管控采用十字卡控制砖缝，砖缝应4天后且在四大件安装前进行回缝，使用专用填缝剂，回缝后采用专用工具进行压缝，平整光滑，成品保护完善；橱柜底部砂浆找平层(必须进行收光）出墙应480mm，向外找坡。4.C3铺贴节点深化大样图（1）C3-1海棠角深化大样（附图1）图1室内瓷砖海棠角深化图深化标准室内墙砖海棠角深化标准：厨房卫生间海棠角为1.5mm-2mm，铺贴前，采用大型瓷砖加工机器对倒角位置进行集中加工后再施工；砖边沿带凹槽的，碰角密拼，必须集中加工。成型效果踢脚线海棠角粗糙海棠角拼缝均匀（2）C3-2踢脚线铺贴深化（附图1）图1 踢脚线铺贴深化大样深化标准踢脚线位置抹灰层应进行预留（普通抹灰预留厚度20mm，免抹灰/薄抹灰体系预留企口深度5-8mm），踢脚线铺贴应压地砖，无朝天缝。成型效果土建预留凹槽脚线半隐式，顺直美观（3）C3-3回字形地漏做法回字型地漏做法节点图回字形地漏错误做法回字形地漏正确做法（4）C3-4墙砖水点采用专用开孔器开孔未采用开孔器开孔专业开孔器开孔成活效果质量管控厨卫间墙砖水点位需采用专用开孔器开孔；开孔直径30mm-35mm，确保封口盖能够收口。5.C4油烟机、消毒柜、台面备用插座点位深化（附图1-3）图1油烟机、消毒柜插座立面深化图2厨房排烟孔立面定位深化图3厨房备用插座及给水点立面定位深化（1）深化标准油烟机、消毒柜插座应避开柜体隔板；油烟机插座避开油烟机位置,标高如图；台面备用插座设置操作台上方，距离燃气管道大于300mm，禁止设置燃气灶、洗菜盘正上方，禁止跨砖缝安装；台面备用插座标高要统一。（2）成型效果放线定位厨房水电点位定位深化 （水电位置、排砖图、橱柜分隔图）深化后成型效果插座与烟机位冲突深化后成型效果6.C5壁挂炉插座点位深化（1）深化标准壁挂炉插座应位于壁挂炉两侧且距离大于300mm，距地高度不低于1300mm，并符合当地标准，具体指导尺寸如图。7.C6油烟机排烟孔深化（附图1）图1 排烟管走吊柜图2 排烟管走吊顶（1）深化标准排烟管走油吊顶：烟机排烟孔位置孔中心距地面完成面标高2600mm，居中安装。（2）质量管控开孔采用专用开孔器、孔径大于烟管20mm40mm。8.C7洗菜盆水电点位深化（附图1）图1洗菜盆水电点位深化图(1)深化标准插座、给水口不跨砖缝，距瓷砖边20mm；洗菜盆柜体内插座需配防溅面盖，给水口管头出墙体抹灰（铝模混凝土免抹/薄抹面）1013mm，给水口距插座300mm。(2）质量管控放线定位，墙面排砖清晰，水电定位准确；综合考虑墙面抹灰厚度、铺砖厚度。（3）工艺流程定位放线开槽安装 依据综合排布图；专用机械开槽；开槽宽度大于布管宽度。2cm。 控制出墙厚度； 测压；（4）成型效果插座预留隔板另一侧无法正常使用插座位置预留正确9.C8洗菜盆排水点位深化（附图1、2）图1橱柜底板开孔位置图图2排水管立面定位排水管穿墙体，影响使用空间排水管走柜体底板（1）深化标准洗菜盆冷热水管安装完成，在同一柜体内，不与橱柜隔板、洗菜盆冲突；排水横管安装在橱柜底板下方，竖管高出橱柜底板50mm80mm，距橱柜背板100mm。（2）质量管控排水立管三通高度符合排水横管标高；深化龙头与窗户开启扇位置关系，解决窗扇内开与水龙头冲突问题。10.C9洗衣机阳台水电深化（附图1）图1洗衣机阳台水电深化（1）深化标准拖把池龙头离侧墙须保持250MM，高度550mm；热水器冷热水管高度1200MM，冷热管水点位间距150MM;冷热水管离墙大于250MM； 洗衣机插座按1300mm、洗衣机给水点高度与热水器冷热给水点高度一致为1200MM;间隔也保持150MM;配防溅面盖。注：因考虑阳台墙面出水口应根据不同情况做不同埋深，涂料装饰面：出水口埋深平抹灰面03mm；纸皮砖装饰面：出水口出墙体抹灰面810mm。11.C10铝扣板吊顶排版深化（附图1） 图1铝扣板吊顶排版图（1）深化标准吊柜顶部不安装铝扣板,设置竖向挡板便于铝扣板收口安装固定;非整片铝扣板放于门顶部及冰箱顶部;吊杆间距1200mm且距龙骨末端300mm，主龙骨间距1200mm且离墙300mm，次龙骨符合扣板宽度且与灯具长边平行。（注：此类深化情况请结合营销输出口径及当地成本因素综合考虑）（2）成型效果 图1铝扣板分缝现场照片图2吊柜与铝扣板收口现场照片12.C11铝扣板吊顶标高深化（附图1）图1铝扣板天花吊顶标高深化图（1）深化标准层高3m以内，铝扣板天花净高为2.38m；层高大于3米的，根据墙砖的模数调整。13.C12铝扣板吊顶灯位深化（附图1）图1铝扣板天花灯位深化铝扣板安装照片（1）深化标准厨房灯具尽量靠近铝板天花的中线安装；长条型灯具长边应平行次龙骨。（2）质量管控表面平整无变型、大小头等现象，排版合理；所有灯具、设备必须按铝扣板模数安装；较重设备应在吊顶上做加固措施，不应直接安装于扣板之上。（四）卫生间1.D卫生间综合排布图（附图1-4）sD1墙砖排版深化D2地砖排版深化DD3铺贴节点深化D图1卫生间综合索引图D4卫生间等电位深化D5 浴室镜、柜与电位深化D6座厕给水点定位D7智能坐便插座深图2卫生间综合索引图1D10座厕排水孔洞点位深化DD11浴室柜排水孔点位深化D12淋浴区地漏点位深图3卫生间综合索引图D13铝扣板吊顶排版图D14灯位、浴霸、排风点位深化图4卫生间综合索引图2.D1墙砖排版深化（图1）图1立面材料索引、铺砖顺序图图2A立面材料深化加工图3B立面材料深化加工图图4C立面材料深化加工图图5D立面材料深化加工图3.卫生间综合布置图图6立面材料汇总表插座点位跨砖现象深化效果（1）深化标准依据综合图完成墙面放线定位；墙面禁止出现小于100mm小条砖；墙面砖竖向排版为8片或9片整砖；非整砖尽量预留到门后、淋浴区墙角位置；重点关注墙砖起铺点及铺贴顺序（减少“7”字砖，方便集中加工），土建结构阶段优化外窗洞尺寸，匹配墙砖模数；墙砖排版对每一块砖进行编号，并对倒角砖进行标示（倒角砖加工分长边短边），方便集中加工及配送；水电点位无跨砖现象；瓷砖阳角倒1.52mm海棠角，倒角为4042度。（2）质量管控墙砖采用分层铺贴，第一铺区从地面的第二块砖起铺；墙砖压地砖，地面无朝天缝：（如图） 开关面板套割孔洞边距离瓷砖边缘20mm，防止后期出现面板跨缝情况； 墙砖缝隙宽度1.01.5mm，采用十字卡控制砖缝，砖缝应在4天后且在四大件安装前进行回缝，使用专用填缝剂，回缝后采用勾缝工具（挖耳勺或压缝球）进行勾缝，半圆凹入，密实光滑。墙砖给水口采用专用开孔器开孔。4.D2地砖排版深化（附图1、2）图1地砖排版深化图图2地砖排版下料图（1）深化标准卫生间干区完成面低于客厅完成面10mm，门槛砖压卫生间地砖；室内地砖缝隙宽度1.52mm，阳露台地砖砖缝35mm；地面禁止出现小于100mm小条砖。（2）质量管控采用十字卡控制砖缝，砖缝应4天后且在四大件安装前进行回缝，使用专用填缝剂，回缝后采用专用工具进行压缝，平整光滑；墙砖压地砖铺贴，避免出现朝天缝；飘窗台砖向内放坡0.5%。5.D3铺贴节点深化大样图门槛砖、淋浴屏标高大样（1）深化标准卫生间门槛砖采用湿铺贴，门槛砖两侧填塞密实；门口为整砖起铺点，活砖放置浴室柜底部，干区铺贴完成面降10mm，干湿区分界处门槛砖增加耳朵L40*W30mm，门套安装门槛砖上。（2）质量管控淋浴屏位置要考虑下层楼板是否存在反梁。（3）成型效果淋浴屏现场照片槛砖收口现场照片6.D4卫生间等电位点位(附图1)图1卫生间等电位立面定位图（1）深化标准底盒定位预留应与柜体无冲突，居中或单侧预埋；底盒出墙体抹灰面（铝模混凝土免抹/薄抹面）1015mm。（2）质量管控预埋等电位底盒平整；焊接方式镀锌圆钢双面焊6D，扁钢三面焊接；卫生间插座PE线必须与等电位箱连接；电阻测试符合要求。（3）成型效果等电位与浴室柜冲突等电位、给水点位位置正确7.D5浴室镜、柜与插座点位深化（附图1-3）图1浴室柜平面深化图图2浴室柜正立面深化图、插座末端定位图3浴室柜正立面深化图（1）深化标准等电位、给水口定位避开柜体隔板及固定板；铺贴排版，保证给水口不跨砖缝且距瓷砖边20mm 。（2）质量管控综合考虑柜板厚度、铺贴厚度；弹线定位、底盒定位后组织施工单位及监理单位现场复核。8.D6座厕给水点位深化 (附图1)图1座厕给水点位定位图座厕给水点位现场照片示意（1）深化标准给水口不跨砖缝且距瓷砖边20mm；给水口管头出墙体抹灰面（铝模混凝土免抹/薄抹面）1015mm，给水口距插座300mm，角阀位置不超过水箱外100mm。 （2）质量管控瓷砖开孔应采用专用开孔器，孔径宜为30-35mm；给水口周边瓷砖铺贴应满浆。9.D7智能座厕插座点位深化（附图1）图1智能座厕插座定位图座厕插座现场照示意（1）深化标准插座不跨砖缝且距瓷砖边20mm；插座距地面高度按装修图纸要求，未标明的按地面完成面标高450mm。（2）质量管控依据综合点位布置进行确定预埋位置，放线定位控制，注意与其他部件的关系。10.D8电热水器插座点位深化（附图1）图1热水器插座点位图热水器现场照片示意（1）深化标准插座禁止跨砖缝且距瓷砖边20mm；应配防溅面盖，给水口距插座300mm；瓷砖完成面底盒需预留出墙体抹灰面（铝模混凝土免抹/薄抹面）1015mm ；涂料装饰面：底盒预埋平抹灰面；纸皮砖装饰面：底盒预埋突出抹灰面810mm ；插座不与热水器位置冲突。（2）质量管控放线定位，墙面排砖清晰、水电点位布置合理；综合考虑墙面抹灰厚度、铺砖厚度。11.D9卫生间给水管绕反坎敷设（附图1、2）图1给水点立面图图2给水剖面图（1）深化标准根据卫生间龙头等给水点位置合理预留；冷热水距离150mm。（2）质量管控压槽深度为15mm20mm;卫生间给水管敷设严禁从门槛及砼反坎下方直接穿管，应在铝模/钢支撑反坎成型时预留压槽，从反坎上方绕行进入卫生间。12.D10座厕排水孔点位深化（附图1）图1座厕排水平面位置定位深化完成效果深化成完效果（注：图1为科勒卫浴排污管中心出墙完成面305mm325mm）（1）深化标准座厕安装后水箱离墙缝隙20mm，座厕使用空间800mm。（2）质量管控控制排水孔洞居中，座厕排污口高出地面完成面8mm。13.D11浴室柜排水孔点位深化（附图1）换图1浴室柜排水平面定位浴室柜排水现场照片（1）深化标准洗手盆冷热水管安装完成，在同一柜体内，不与浴室柜隔板冲突；排水管口高出浴室柜底板50mm80mm；排水管距墙完成面距离为150mm，允许偏差5mm（设计另有要求除外），在柜体内左右居中；排水管与软管连接处需安装胶塞或打胶密封。（2）质量管控排水管距墙完成面距离准确；浴室柜底板开孔位置准确。14.D12淋浴区地漏点位深化（附图1）图1淋浴区地漏剖面图淋浴区地漏现场照片（1）深化标准点位根据导水槽宽度，居中设置且与淋浴龙头中心点对齐；（2）质量管控地漏标高与淋浴间导水槽标高一致，地漏居中设置；安装位置正确、牢固、排水通畅。15.D13铝扣板吊顶排版图（附图1）图1铝扣板吊顶排版图 现场照片示意图（1）深化标准铝扣板从整幅平直墙面开始整板起排，非整片铝扣板放置包管柱位置。16.D14灯位、浴霸、排风点位深化（附图1）图1灯位、浴霸、排风天花布置图定位（1）深化标准照明灯具应与浴霸、排风部件处于卫生间中轴线，在功能区内中心位置；长条型灯具/浴霸长边应平行次龙骨。（2）质量管控表面平整无变型、大小头等现象，排版合理；所有灯具、浴霸、排风设备必须按铝扣板模数安装；较重设备应在吊顶上做加固措施，不应直接安装于扣板之上。17.D15吊顶标高深化（附图1）图1卫生间标高立面深化图现场照片示意（1）深化标准卫生间吊顶标高应根据墙砖模数进行优化；以卫生间干区地面铺贴完成面起8块整砖标高处为宜；（可跟据存水弯、新风机等实际情况适当调整），层高为3.15m，采用9块整砖铺贴;。（2）质量管控墙砖尽量保持整砖模数高度；先铺墙砖再吊顶，吊顶边龙骨固定在瓷砖面上并下压墙砖20mm。18.D16吊顶与墙砖收口节点深化 附图1 图1吊顶与墙砖收口节点深化现场照片示意（1）深化标准墙面瓷砖铺贴高度伸入铝扣板吊顶内20mm。（2）质量管控铝扣板收边条与瓷砖墙面收口处允许打同色玻璃胶，收边条与铝扣板之间不允许打胶；铝扣板收边条阴阳角部位45拼接。19.D17脚线与地砖收口节点深化（附图1）图1 脚线与地砖收口节点深化（1）质量管控脚线高度需考虑淋浴区与干区完成面标高差；脚线与导水槽同材质。（2）成型效果现场照片示意（五）客厅、卧室1.E1空调孔洞及插座位置深化（附图1、2）（1）E1-1挂式空调图1空调孔和插座分别在阴角左右两侧立面上示意图图2空调孔和插座都在同一立面上示意图深化标准空调孔和插座分别在阴角左右两侧立面上，空调插座比空调孔高，孔中心与插座中心上下距离为220mm，上下双石膏线情况空调孔避开下石膏线（图1）；空调孔和插座都在同一立面上，且都在窗顶安装时，空调插座中心要比空调孔高120mm，空调孔中心与插座中心左右距离为170mm,上下双石膏线情况空调孔避开下石膏线（图2）；挂式空调要合理考虑石膏线线性高度（包括腰线），避免冲突。质量管控空调孔提前做好预埋孔径为80，洞口内高外低，坡度大于5%，防止雨水倒灌，盖板采用封闭式空调孔盖；结构预埋时倒推定位。（2）E1-2柜式空调（附图2）图2空调孔洞及插座位置示意图 深化标准以80mm踢脚线为例，空调孔中心与楼板装修完成面线距离为200mm（未考虑增设地暖，如设有地暖，地暖铺设层及铺贴层为100mm，浮雕踢脚线高度跟进实际考虑）；空调插座比空调孔高，孔中心与插座中心上下距离为170mm，距墙中心线250mm；前期优化阳台排水立管，禁止出阳台孔洞与立管冲突。质量管控空调孔提前做好预埋孔径为80，洞口内高外低，坡度大于5%，防止雨水倒灌，盖板采用封闭式空调孔盖。2.E2新风口位置深化(附图1-4)图1新风系统布置示意图图2卫生间外墙新风预埋孔大样图图3客厅新风预埋孔大样图图4卧室新风预埋孔大样图（1）深化标准卧室新风孔中心距顶板板底(吊顶)160mm（以80mm石膏线为例），客厅新风孔中心距顶板板底(吊顶)200mm（以120mm石膏线为例）； 新风口在客厅过道上方时居中布置，进卧室时在门洞居中布置，如项目有用空调天花机，吊顶上空调出风口与新风口较近位置的话，可考虑合二为一，不另外设置新风口，这样吊顶更简洁美观，而且两者功能都可以得到满足。（2）质量管控新风孔刚套管提前做好预埋，洞口水平； 结构预埋阶段时倒推标高。3.E3水管走天花布置深化(附图1-6)图1天花内明装水管设计图图2剪力墙留槽大样图3剪力墙给水管压槽大样图图4剪力墙水管压槽成型效果图5卫生间反坎压槽图6反坎压槽成型效果（1）深化标准水管走天花上下布置时，要保证热水管在上，冷水管在下；冷热水管布置间距不小于20cm，不满足间距要求的情况下热水管应采取保温处理；水管在混凝土墙竖向布置时墙面应采用硬质材料进行压槽处理，槽口外径50mm，深40mm，板材厚度3mm；阳台等钢筋密集区域宜采用设计院下发的局部大样图进行压槽处理。（2）质量管控水管穿墙布置时要提前预留套管； 水管接头不允许安装在套管内； 冷热水管不允许共用穿墙套管；至卫生间淋浴花洒时应注意热水管在冷水管左侧，间距15cm，宜采用成品内丝弯头；卫生间反坎内外给水管压槽位置应错开布置，给水管严禁直接从反坎根部穿孔通过；天花内吊装采暖、给水及热水供应系统的塑料管及复合管垂直或水平安装的支架间距应符合表1的规定。采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管；表 1塑料管及复合管管道支架的最大间距管径(mm)121416182025324050637590110最大 间距 (m)立 管0.50.60.70.80.91.01.11.31.61.82.022.4水平管冷水管0.40.40.50.50.60.70.80.91.01.11.21.351.55热水管0.20.20.250.30.30.350.40.50.60.70.8排水塑料管道支、吊架间距应符合表2的规定。表 2排水塑料管道支吊架最大间距(单位：m)管径(mm)5075110125160立管1.21.52.02.02.0横管0.50.751.101.301.6（3）成型效果天花内吊装，间距20cm穿墙设置套管4.E4强弱电箱布置深化(附图1、2)图1强弱电箱布置深化图图2箱体外部加固方式（1）深化标准按设计图纸计算强弱电箱各有几根线管引入和引出，室外强弱电线缆入户线管在箱体最左侧安装，出线按顺序向右侧布管；户内配电箱箱体底边距地完成面1.80米，弱电箱底边距地完成面0.30米；强电箱引出一根PVC 20线管至弱电箱，管内穿电线规格为BV-32.5，为弱电箱内设备供电。（2）质量管控剪力墙内电箱箱体应提前做好加固措施，防止浇筑混凝土之后箱体变形，配电箱砼结构内预埋箱体变形不超过5mm；预埋箱体时箱体背部做好定位筋支撑，防止电箱脱模；引出箱体线管之间应保证不小于20mm间距，防止线管密集导致混凝土浇筑不密实；强弱电箱高度严格按照设计图纸要求安装，定位时保证箱体有一侧边竖向对齐。（3）成型效果电箱箱体预埋，引出线管准确安装成型效果美观5.E5室内照明、插座及管线定位(附图1、2)图1室内照明深化图图2室内强弱电插座深化图（1）深化标准照明、插座等点位应结合装饰图进行定位；明确管线走向及底盒定位；明确底盒进线及出线方式，便于机电工厂化加工。（2）质量管控现场必须按照装饰图定位进行预埋；照明线路、空调挂机插座走天花板预埋；其他插座、弱电管线全部向下走楼地板预埋；并排安装的面板应平直，高差不超过0.5mm，同一房间内同一标高的面板高差不能超过5mm；不同回路相线按颜色穿线区分L1（黄）L2（绿） L3 （红） ，电箱内盘线规则整齐。（3）成型效果房间内插座等点位安装准确插座标高实测插座安装细节电箱盘线规则整齐（六）公区1.F1铺贴节点深化大样图（管井、消防栓周边）（附图1、2）图1管井周边铺贴节点示意图2消防栓周边铺贴节点示意（1）深化标准窗台预留高度遵守当地规范要求（由管井部位底角开始起铺，土建阶段考虑窗框优化为标准尺寸，下部标高8805mm，且在安装时，墙侧凸出抹灰面10mm，后期铺贴面压窗框10mm）；管井高度标高为300mm，标高控制精准，切砖损耗较小，对缝美观；无门边线管井门，门框突出墙砖完成面至少2mm。2.F2公区天花灯位、烟感、喷淋点位深化（附图1）图1公共区域点位深化（1）深化标准公共电梯厅感应开关应靠近电梯及入户门口位置，与门口位置居中对齐，过线盒、感应开关与灯具等设备点位应对齐成一直线，在主体结构施工前应做深化设计，确保全部施工符合观感要求；墙面点位预留在验收条件允许情况下需保持在同一标高。（2）成型效果天花点位排布不规则优化效果图1水管井深化布置图图2电井深化布置图3.F3管道井深化（附图1、2）（1）深化标准调整管道、桥架等布置位置合理，便于安装和后期维护维修；强弱电桥架、电箱应采取隔离措施，宜分别布置于电井两侧，或保证间距大于300mm；电箱前应留有不小于800mm的安全操作距离，当建筑平面受限制时，可利用公共走道满足操作、维护距离的要求。（2）质量管控水管井相邻预埋套管间距不小于40mm，套管外壁距墙不小于40mm；水管井套管应高出地面完成面30mm；预埋钢套管厚度应2mm，露出混凝土部位做好防腐措施；水表安装满足规范要求：水表应安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表， 表前与阀门应有不小于 8 倍水表接口直径的直线管段。表外壳距墙表面净距为 10 30mm；水表进水口中心标高按设计要求，允许偏差为10mm。（3）成型效果套管预埋位置准确、规范管道安装效果美观（七）装修观感深化1.G1乳胶漆压窗框(1）质量管控室内乳胶漆采用美纹纸分隔压窗框3mm，待乳胶漆干透后撕掉美纹纸收口顺直美观。2.G2顶棚腻子下挂（1）质量管控顶棚腻子、涂料下挂50mm，腻子与外墙涂料分界线顺直美观阳台顶蓬涂料下挂5cm，分色纸。（八）放线定位1.H放线定位指引（1）目的为规范装修工程前期施工的放线及验线动作，确保工程施工精准，准确反映设计施工图纸的要求，提高装饰工程质量。（2）适用范围适用于集团内所有在建项目。（3）放线概述装修工程放线是以土建基准线和标高线为依据，在施工现场对装修施工图纸标注的内容按1:1比例进行地面、墙面、顶棚精确细致的投放出线，并按图示材质给予标注及弹线，是指导整个装修施工过程的控制线。（4）主要的控制线水平线：由土建提供的建筑标高水平线，是贯穿各楼层地面、空间的标高控制线，如图1；图1：水平线示例基准线：由土建基准线引出的纵向、横向基准线，用于装修的空间控制，是整个施工阶段的主控制线，如图2；图2：基准线示例装饰面完成线：墙面完成面线（含墙面砖排版）、地面完成面线（含地面砖排版）、吊顶完成面线，如图3-5。 图3-5：各种装饰面完成线示例施工定位线：水电末端定位线、水电线管定位线、主次过道中线、门套定位线、橱柜浴柜定位线、马桶定位线，如图6-8。 图6-8：各种施工定位线示例（5）放线及验线的规范要求施工样板层必须经过水平线、基准线、装饰完成面线及施工定位线的验线确认,方可施工,填写装修工程验线确认表（施工样板层）并存档；货量区装修工程需要经过水平线和基准线确认,方可施工，填写装修工程验线确认表（货量区）并存档。附表一：装修工程验线确认表（施工样板层）附表二：装修工程验线确认表（货量区）附表一：装修工程验线确认表（施工样板层）项目名称 项目 标段 栋 层 单元验线人验线内容 水平线1.水平线必须有项目部、总包负责人在现场交接见证，并形成书面和影像交接资料；2.水平标高满足户内装修要求；合格/ 不合格基准线1.水平线必须有项目部、总包负责人在现场交接见证，并形成书面和影像交接资料；合格/ 不合格厨房及生活阳台装饰面完成线墙面完成面线1.墙面排砖合理，无“小条砖”（不宜100mm）、“大小头”现象；2.墙面砖竖向排版为8片或9片整砖；3.非整砖尽量预留到门后、橱柜墙角位置；4.水电点位无跨砖现象。合格/ 不合格地面完成面线1.地面排砖合理，无“小条砖”、“大小头”现象；2.厨房地面完成面平于客厅完成面。合格/ 不合格吊顶完成面线1.铝扣板排砖合理，无 “大小头”现象；2.吊柜顶部不安装铝扣板，非整片铝扣板放于门顶部及冰箱顶部;3.建筑层高3m以内，铝扣板天花净高为2.38m；层高大于3米的，根据墙砖的模数调整。合格/ 不合格施工定位线水电末端定位线1.插座、给水口不跨砖缝，烟机、消毒柜插座应避开柜体隔板；2.油烟机插座避开油烟机位置；3.台面备用
