第7章　 反馈控制电路
7.1填空题

(1) 自动 增益 控制电路可以用以稳定整机输出电平，自动 频率 控制电路用于维持工作频率的稳定，锁相环路可用以实现 无频率误差的 跟踪。

(2) 锁相环路是一个相位误差控制系统，是利用 相位 的调节以消除 频率 误差的自动控制系统。

(3) 锁相环路由 鉴相器 、 环路滤波器 和 压控振荡器 组成，锁相环路锁定
时，输出信号频率等于 输入信号频率 ，故可以实现 无频率误差的 跟踪。

(4) 锁相环路输出信号频率与输入信号频率 相等 ，称为锁定；若环路初始状态是失锁的，通过自身调节而进入锁定，称为 捕捉 ，若环路初始状态是锁定，因某种原因使频率发生变化，环路通过自身的调节维持锁定的，称为 跟踪 。

7.2　锁相直接调频电路组成如图P7.2所示。由于锁相环路为无频差的自动控制系统，具有精确的频率跟踪特性，故它有很高的中心频率稳定度。试分析该电路的工作原理。

[解]　用调制信号控制压控振荡器的频率，便可获得调频信号输出。在实际应用中，要求调制信号的频谱要处于低通滤波器通带之外，并且调制指数不能太大。这样调制信号不能通过低通滤波器，故调制信号频率对锁相环路无影响，锁相环路只对平均中心频率不稳定所引起的分量(处于低通滤波器之内)起作用，使它的中心频率锁定在晶体振荡频率上。
7.3　频率合成器框图如图P7.3所示，，试求输出频率范围和频率间隔。

[解]　因为，所以，频率间隔=100 kHz

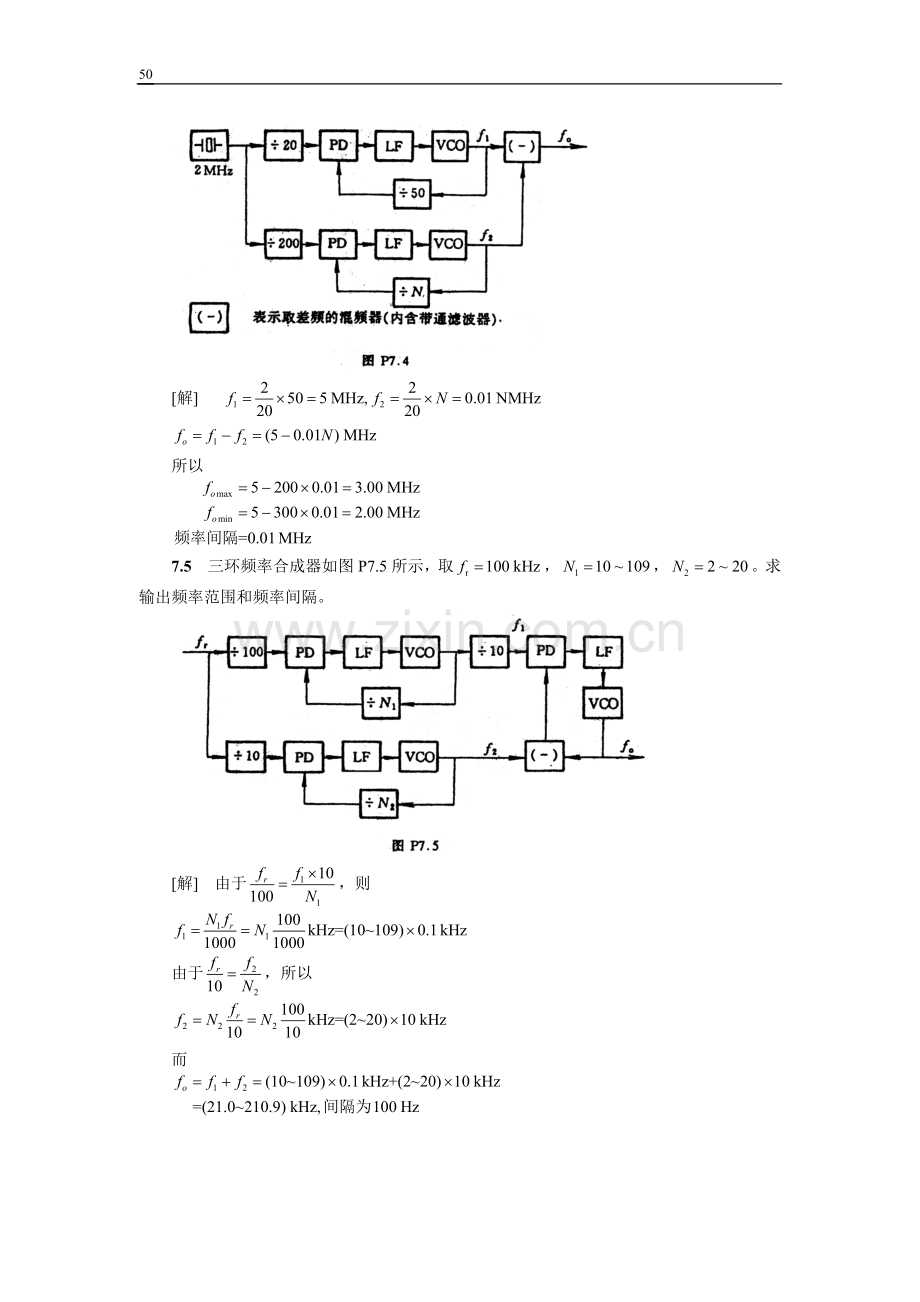

7.4　频率合成器框图如图P7.4所示，，求输出频率范围和频率间隔。

[解]　

所以

7.5　三环频率合成器如图P7.5所示，取，，。求输出频率范围和频率间隔。

[解]　由于，则

由于，所以

而
