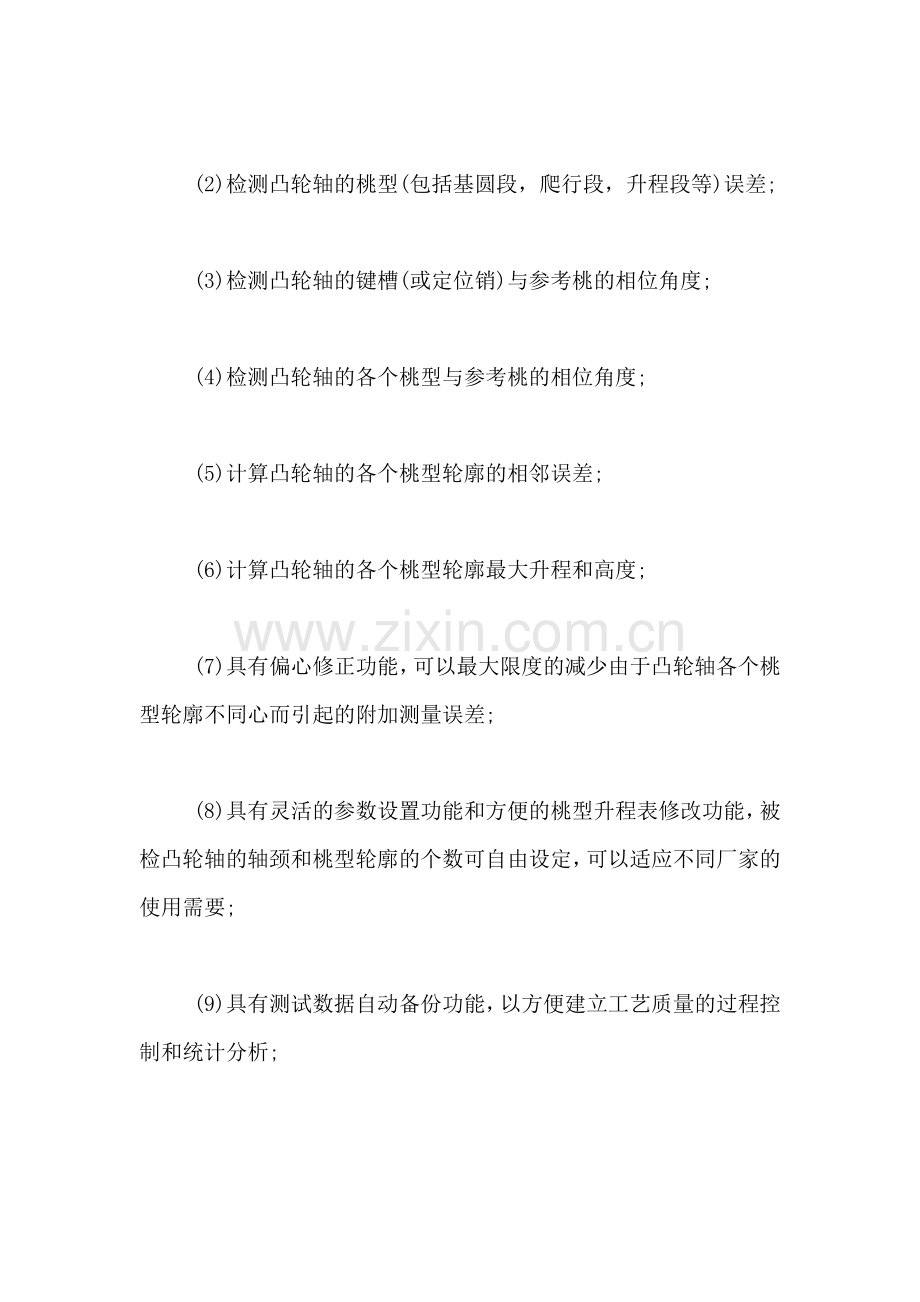

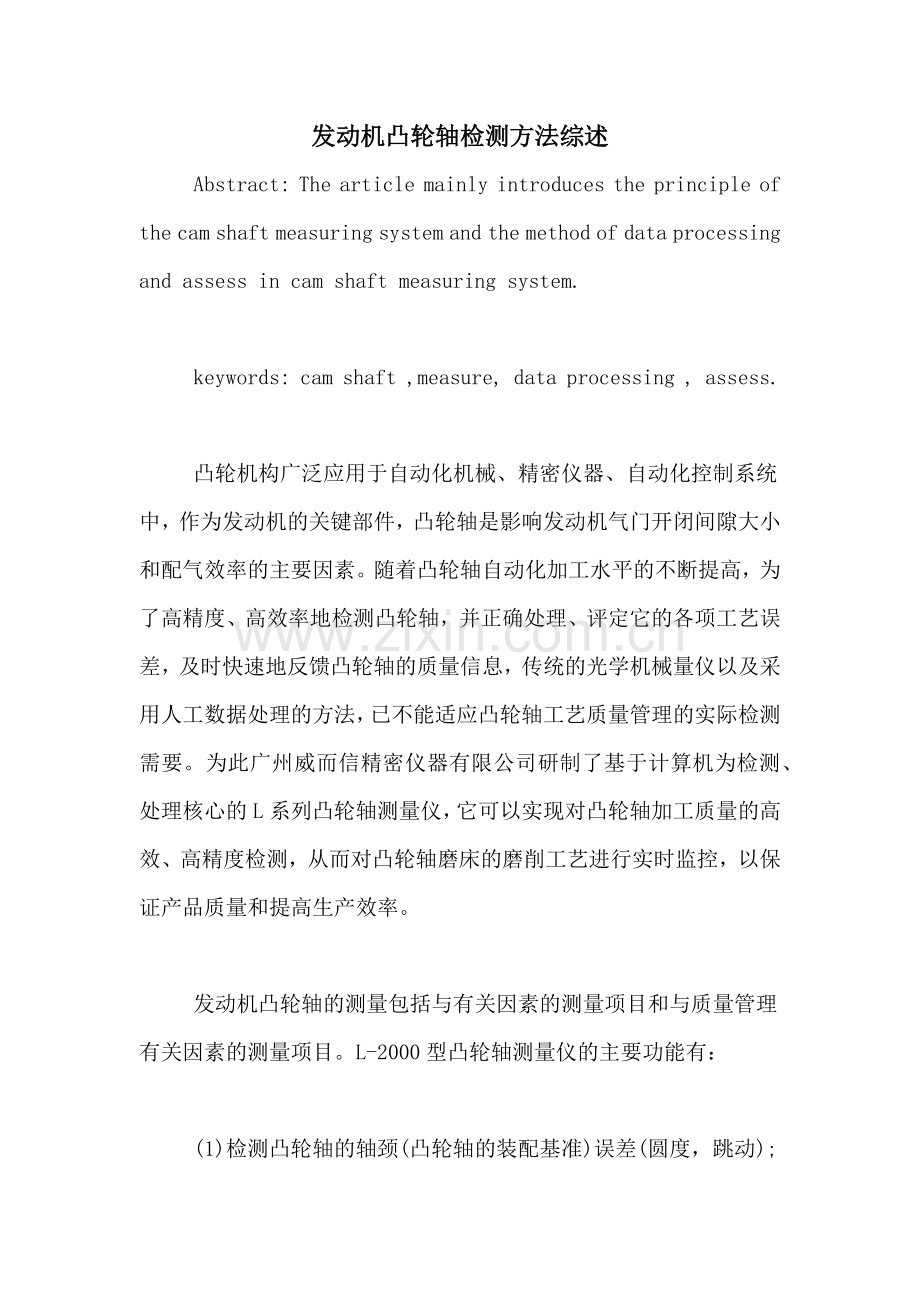

发动机凸轮轴检测方法综述 Abstract: The article mainly introduces the principle of the cam shaft measuring system and the method of data processing and assess in cam shaft measuring system. keywords: cam shaft ,measure, data processing , assess. 凸轮机构广泛应用于自动化机械、精密仪器、自动化控制系统中，作为发动机的关键部件，凸轮轴是影响发动机气门开闭间隙大小和配气效率的主要因素。随着凸轮轴自动化加工水平的不断提高，为了高精度、高效率地检测凸轮轴，并正确处理、评定它的各项工艺误差，及时快速地反馈凸轮轴的质量信息，传统的光学机械量仪以及采用人工数据处理的方法，已不能适应凸轮轴工艺质量管理的实际检测需要。为此广州威而信精密仪器有限公司研制了基于计算机为检测、处理核心的L系列凸轮轴测量仪，它可以实现对凸轮轴加工质量的高效、高精度检测，从而对凸轮轴磨床的磨削工艺进行实时监控，以保证产品质量和提高生产效率。 发动机凸轮轴的测量包括与有关因素的测量项目和与质量管理有关因素的测量项目。L-2000型凸轮轴测量仪的主要功能有： (1)检测凸轮轴的轴颈(凸轮轴的装配基准)误差(圆度，跳动); (2)检测凸轮轴的桃型(包括基圆段，爬行段，升程段等)误差; (3)检测凸轮轴的键槽(或定位销)与参考桃的相位角度; (4)检测凸轮轴的各个桃型与参考桃的相位角度; (5)计算凸轮轴的各个桃型轮廓的相邻误差; (6)计算凸轮轴的各个桃型轮廓最大升程和高度; (7)具有偏心修正功能，可以最大限度的减少由于凸轮轴各个桃型轮廓不同心而引起的附加测量误差; (8)具有灵活的参数设置功能和方便的桃型升程表修改功能，被检凸轮轴的轴颈和桃型轮廓的个数可自由设定，可以适应不同厂家的使用需要; (9)具有测试数据自动备份功能，以方便建立工艺质量的过程控制和统计分析; (10)提供有完善的数据分析。打印升程误差曲线，桃型轮廓的极坐标误差图，每个桃型的升程误差数据、理论升程表以及实际升程表等。 2 定位基准的检测 在凸轮轴加工过程中，通常借助凸轮轴端面的键槽或定位孔作为角度基准来完成后续的加工工序,因此在凸轮轴测量时需要确定凸轮轴端面的键槽或定位孔的中心位置定位基准。键槽的中心位置可以通过测量柱形键销(要求与键槽紧密配合)的中心位置获得;当定位基准是凸轮轴端面的定位孔时，可以通过测量定位销(要求与定位孔紧密配合)的中心位置获得定位孔的中心位置。按设计要求，应当选用测头为球型测头，由于测头(球)与定位销(圆柱)是点与线的接触，其中心位置不易找准，致使测量中出现了数据不稳定，重复性不好的情况。通过多种方法试验，也没有取得满意的效果。定位销中心位置的测量，一度成为凸轮相位角度测量中的棘手问题。 通过进一步的分析可知，定位销虽不在凸轮轴的旋转中心，但当被测凸轮轴以其旋转中心转动时，定位销的运动轨迹是凸轮轴的同心圆，这样，随着测头与定位销接触点位置的不断改变，测头将产生相应位移(升降)，因此，可以把定位销看成是凸轮轴上的一个凸轮，这个凸轮的“桃尖”定位销中心的位置，则可按求解凸轮测量起点转角类似的数据处理方法，用“敏感点法”1 予以求解，从而解决了定位销中心位置的测量问题。 内容仅供参考
