钢筋标注中的含义
JZL(3B)400*700 Y  1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底）
Φ8@200(4)是A8钢筋的箍筋，间距200，4肢箍
B2Φ25+3Φ22;   T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的
Y  Φ16@200;   Φ8@300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm的间距300
G2Φ16;L Φ8@500是侧面构造筋，2根16mm的，拉筋是8mm的间距500 JCL-4（2B）600*800 Φ10@100（4） B6Φ25；T6Φ20 N2Φ14
4号基础梁  2跨  两端悬挑  梁截面尺寸600*800 箍筋为10个的4肢箍间距100  梁上部筋6根25的  下部筋6根20的  梁两侧共配置2根14的抗扭钢筋
肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁
里面箍筋的排数。
梁支座就是梁两端或者中间的支撑，起支撑梁的作用。
梁支座一般为：墙/柱/梁三种
梁的支座：与梁接触，承受梁传来荷载并承受的构件。 如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等， 总之就是能支撑梁的那个“座”。
加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的
“牛腿”。
目的是增加梁的承载能力，或者为了加强梁的抗震性能。

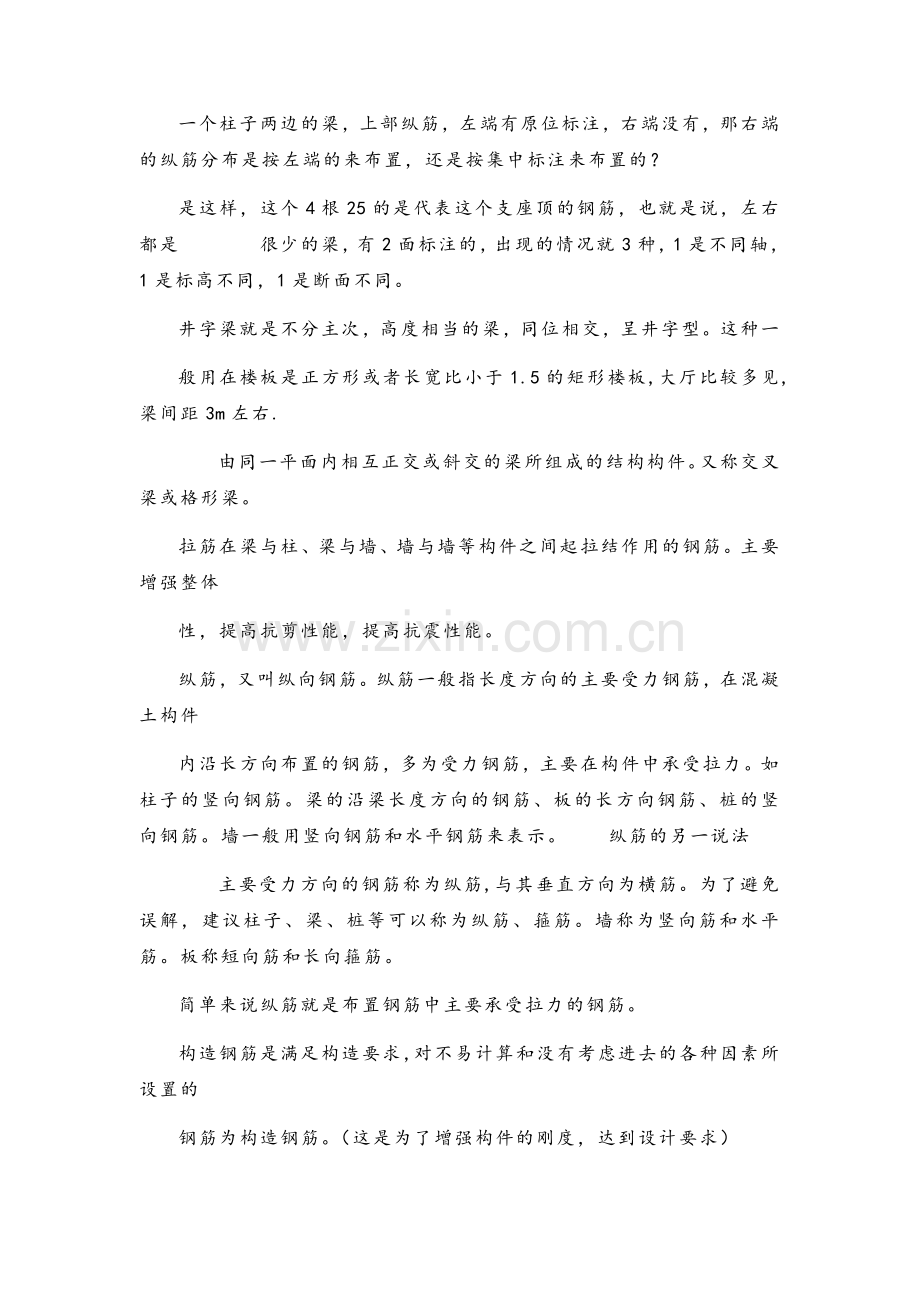

一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？
是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是    很少的梁，有2面标注的，出现的情况就3种，1是不同轴，1是标高不同，1是断面不同。
井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。这种一
般用在楼板是正方形或者长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右.
  由同一平面内相互正交或斜交的梁所组成的结构构件。又称交叉梁或格形梁。
拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。主要增强整体
性，提高抗剪性能，提高抗震性能。
纵筋，又叫纵向钢筋。纵筋一般指长度方向的主要受力钢筋，在混凝土构件
内沿长方向布置的钢筋，多为受力钢筋，主要在构件中承受拉力。如柱子的竖向钢筋。梁的沿梁长度方向的钢筋、板的长方向钢筋、桩的竖向钢筋。墙一般用竖向钢筋和水平钢筋来表示。  纵筋的另一说法
  主要受力方向的钢筋称为纵筋,与其垂直方向为横筋。为了避免误解，建议柱子、梁、桩等可以称为纵筋、箍筋。墙称为竖向筋和水平筋。板称短向筋和长向箍筋。
简单来说纵筋就是布置钢筋中主要承受拉力的钢筋。
构造钢筋是满足构造要求，对不易计算和没有考虑进去的各种因素所设置的
钢筋为构造钢筋。（这是为了增强构件的刚度，达到设计要求）
通常情况下档梁腹板高度Hw 大于等于450mm时，就要配置纵向构造钢筋，注写方式是以 G 字母开头的 当梁的侧面需要配置受扭纵向钢筋时是以:注写方式是以 N 开头的。受扭纵向构造钢筋应满足梁侧面纵向构造钢筋的间距要求。
注意这些均是对称配置

柱平法标注
KZ-1   -----------------------1号框架柱
400x400---------------------柱子的截面是a=400mm，b=400mm 8φ18-------------------------柱子的主筋8根直径18mm的二级钢
φ8@100/200 --------------柱子的箍筋为8mm的一级钢，加密区间距为100mm非加密区间距为200mm。 JZL1（8B）600*1200Y φ10@130（4） B6φ25；T6φ25 N4φ18；Lφ8-400
JZL1(8B)基础主梁1（8跨两端外伸）
600*1200Y表示截面为600宽*1200高（如果Y表示为加液梁，Y后面应注有液宽高）
φ10@130（4）表示箍筋为四肢箍，直径10间距130
B6φ25 为梁底部6根直径25纵向贯通钢筋；T6φ25为梁顶部6根直径25纵向贯通钢筋
N4φ18表示腰筋4根直径为18的钢筋，梁两侧分别为2根； Lφ8-400  腰筋的拉结筋直径为8，间距为400 JL1(5B)500*1400Y2000*600*250 B4Φ28
N8Φ16,LΦ8＠400 YΦ14@100,Φ8@300
JL1(5B)500*1400Y2000*600*250 表示基础梁共5跨 梁宽500梁高1400mm，有加腋的，尺寸为2000*600*250
B4Φ28表示梁底板设2级钢筋4根直径28厘的
N8Φ16,表示抗扭钢筋为8根16厘的LΦ8＠400表示拉筋为8厘的钢筋间距400 YΦ14@100,Φ8@300  ：梁腋的配筋，主筋直径14的间距100，附加筋直径8的间距300
钢筋平法标注JZL2（4B）600*1000YB4φ25+2φ22；T525N4φ12；
L8@400Yφ12@150；φ8@300这里面的B、T、L、Y是什么意思钢筋是怎样布置的？
2号基础主梁  4跨 两端有外伸  宽600*高1000  底部4根25+2根22  顶部5根25  腰筋4根12  拉筋圆8间距400   加腋部分钢筋12间距150  箍筋圆8间距300
第一个（4B）为4跨 两端有外伸     如果是（4A）为4跨 一端有外伸 第二个600*1000 Y  这里 600*1000为梁的宽*高  Y为 加腋
第三个B4φ25+2φ22；T5 25   N4φ12    底部4根25+2根22  顶部5根25  腰筋4根12    注意一点：基础梁的    主筋是下筋在前，上筋在后的，上筋用B打头、下筋用T打头  N为腰筋（腰部构造筋） 第四个L8@400    为拉筋 圆8间距400 第五个Yφ12@150；φ8@300   为加腋钢筋配筋    直径12的间距150   箍筋圆8间距300
建筑工程角筋在什么部位？ 在钢筋标注中， 2ф16+3ф18 3/2  是什么
含义？越详细越好！
顾名思义就是在角里的钢筋，
你问的是梁钢筋的集中标注，表示，上排是3根，两根16的在角里，中间有一根18 的，还有两根18 的放在上2 排。
原位标注与集中标注区别
原位标注是对集中标注的补充，原位标注优先于集中标注图集上说得很清楚的。见03G101-1 P22
平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
梁集中标注的内容，有五项为必注值及一项选注值（集中标注可以从梁的任意一跨引出）。 1、梁编号；2、梁截面尺寸；3、梁箍筋；4、梁上部通长筋或架立筋配置（通长筋可为相同或不同直径采用搭接连接、机械连接或对焊连接的钢筋）。5、梁侧面纵向构造钢筋或受扭钢筋配置。以上五项为必注值，还有一项为选就值的是梁顶面标高高差
一、集中标注顾名思意集中在一块标注，其内容有五项必注值及一项选注值（集中标注可从梁的任意一跨中引出）。
1、梁编号 2、梁截面尺寸 3、梁箍筋
4、梁上部通长筋或架立筋配置
5、梁侧面纵向构造钢筋或受扭钢筋配置
以上是五项必注值，一项选注值是梁顶面标高高差。
二、原位标注顾名思意是在梁上的具体位置标注，其内容规定如下： 1、梁支座上部纵筋 2、梁下部纵筋 3、附加箍筋或吊筋
4、当在梁上集中标注的内容不适用于某跨或某跨悬挑部分时 KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ20 N4Φ18

4Φ25             6Φ25 4/2     6Φ25 4/2     6Φ25 4/2           4Φ25
□—————————— □———————□———————————□          4Φ25             2Φ25             4Φ25                                 300×700                            N4φ10
根据给出框架梁的配筋图KL7为3跨，前两跨截面为300*700，右边一跨截面为500*250；三跨箍筋全部参照集中标注 φ10@100/200(2) 布置；通长主筋为 2Φ20；其余角部加强筋分布参照原位标注；前两跨在梁的两个侧面配置 4根φ10的受扭纵向钢筋，有一跨配置 4根φ18的受扭纵向钢筋。集中标注与原位标注发生冲突时，采用原位标注
吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷
载抗剪能力的一种钢筋,形状如元宝，又称为元宝筋。
  吊筋的作用是由于梁的某部受到大的集中荷载作用，为了

吊筋
使梁体不产生局部严重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，总而言之，吊筋作用对抗剪有利！
  在主梁中，承受次梁集中荷载的一种纵向受力钢筋。
  形状为：￣╲__╱￣
架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋
骨架。如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。架立钢筋的直径与梁的跨度有关。

主筋泛指在混凝土构件中承受重力荷载的钢筋，相对于构造钢筋而言，亦称纵
向受力钢筋，仅在截面受拉区配置的受弯构件称单筋截面受弯构件，同时在截面受压区配置的称为双筋截面受弯构件。因此主筋按其受力不同而有受拉及受压主筋两种，受拉主筋系承受拉应力，受压主筋则承受压应力。
主筋在梁中有：梁上部、下部纵向受力钢筋；支座上部纵向贯通与非贯通受力钢筋；抗扭腰筋；
  主筋在板中有：板支座上部贯通与非贯通受力钢筋，下部纵向受力钢筋；
  主筋在墙中有：墙水平与竖向分布钢筋；    主筋在柱中有：柱纵向受力钢筋；
钢筋集中标注 L6(5)
Φ8/200(2) (2Φ12); 2Φ22 G2Φ12
当中(2Φ12); 2Φ22打个括号是什么意思？
梁6，5跨，箍筋为8加密区间距100，非加密区间距200，2肢箍，梁上部为2Φ12的架力筋，下部为2Φ22 ，梁两侧共配置2Φ12的纵向构造腰筋（即每侧1Φ12）。
所谓架力筋，布置在梁截面受压区的角部，一般为两根。架力筋的作用，固定箍筋的正确位置，与纵向受力钢筋构成钢筋骨架，并承受因温度变化、混凝土收缩而产生的的拉力，以防止发生裂缝，另外在截面的受压区布置钢筋对改善混凝土的延性也有一定的作用。
上铁是负筋和分布钢筋或面筋；下铁是受力钢筋或底筋。
图纸上标注的板的上铁钢筋一般是负钢筋，下铁钢筋就是板的受力筋 钢筋形式：口朝下如“︹”就是上铁；口朝上如“︺”就是下铁；口朝右如“[”就是上铁；口朝左如“]”就是下铁
下铁标注是向上、向右180度的弯勾（螺纹钢是直筋），下铁是向下、向左90度弯折。
上铁就是上部钢筋。下铁就是下部钢筋
钢筋加密区和非加密区怎么区分
加密区有梁的加密去和柱的加密区
梁的加密去指的是距离梁支座 1/3梁跨 的范围内 柱的加密区指的是距离梁柱交接处 1/3柱高 的范围内
之所以有加密区 是因为在箍筋加密的范围内 梁柱的剪力比较大 需要加密箍筋。
梁腹板是什么？  说梁腹板的高度大于等于450  就要配置构造筋
梁腹板是指梁截面的长边，也就是如果超过450就需要加构造配件G。 梁顶到梁底的长度（不减板厚）。
什么是约束边缘端柱和构造边缘端柱，他们的区别是什么？
1、“边缘构件”位于剪力墙墙肢的两端。在水平地震力到来的时候，“边缘构件”（比起中间的墙身来说）是首当其冲抵抗水平地震力的。
  2、当“高抗震等级”时，采用约束边缘构件；当“低抗震等级”时，采用构造边缘构件。   3、具体的工程设计，哪个构件为“约束边缘构件”，哪个构件为“构造边缘构件”，应该由设计院（设计师）来决定。
纵向钢筋搭接接头面积百分率（%）的意义如下：需要接头的钢筋
截面积与纵向钢筋总截面积之比。修正系数ξ的三个值1.2，1.4，1.6，分别对应“纵向钢筋搭接接头面积百分率（%）的三个值”≤25，50，100。同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开，不在同一连接区段内绑扎搭接钢筋接头中心间距不应小于1.3倍搭接长度，即绑扎搭接钢筋端部间距不应小于0.3倍搭接长度。比如同一截面内的纵筋有4根，（这四根钢筋的截面面积不一定相等），假设每根的面积分别是a、b、c、d。如果面积为a、b，的两根钢筋搭接了， 纵向钢筋搭接接头面积百分率=(a+b)/(a+b+c+d)
但是需要指出的是:同一截面的概念必须要明白,焊接接头钢筋直径30倍范围之内的全部属于同一截面,搭接接头在搭接长度的1.3倍范围内全属于同一截面,而不是理解为垂直或者水平刨切面上的接头面积,这个在钢筋施工规范里面很明确的.
面积配筋率广义的可以理解为：建筑面积每平米所含钢筋量。狭义具体的可理解：纵向钢筋（如梁柱情况）为钢筋的截面面积与梁柱截面面积之比，横向的钢筋（如箍筋情况）为垂直箍筋的截面bs（b为构件宽，s为箍筋间距）中，箍筋面积所占的比率（钢箍面积为肢数乘每根钢筋的面积）。
