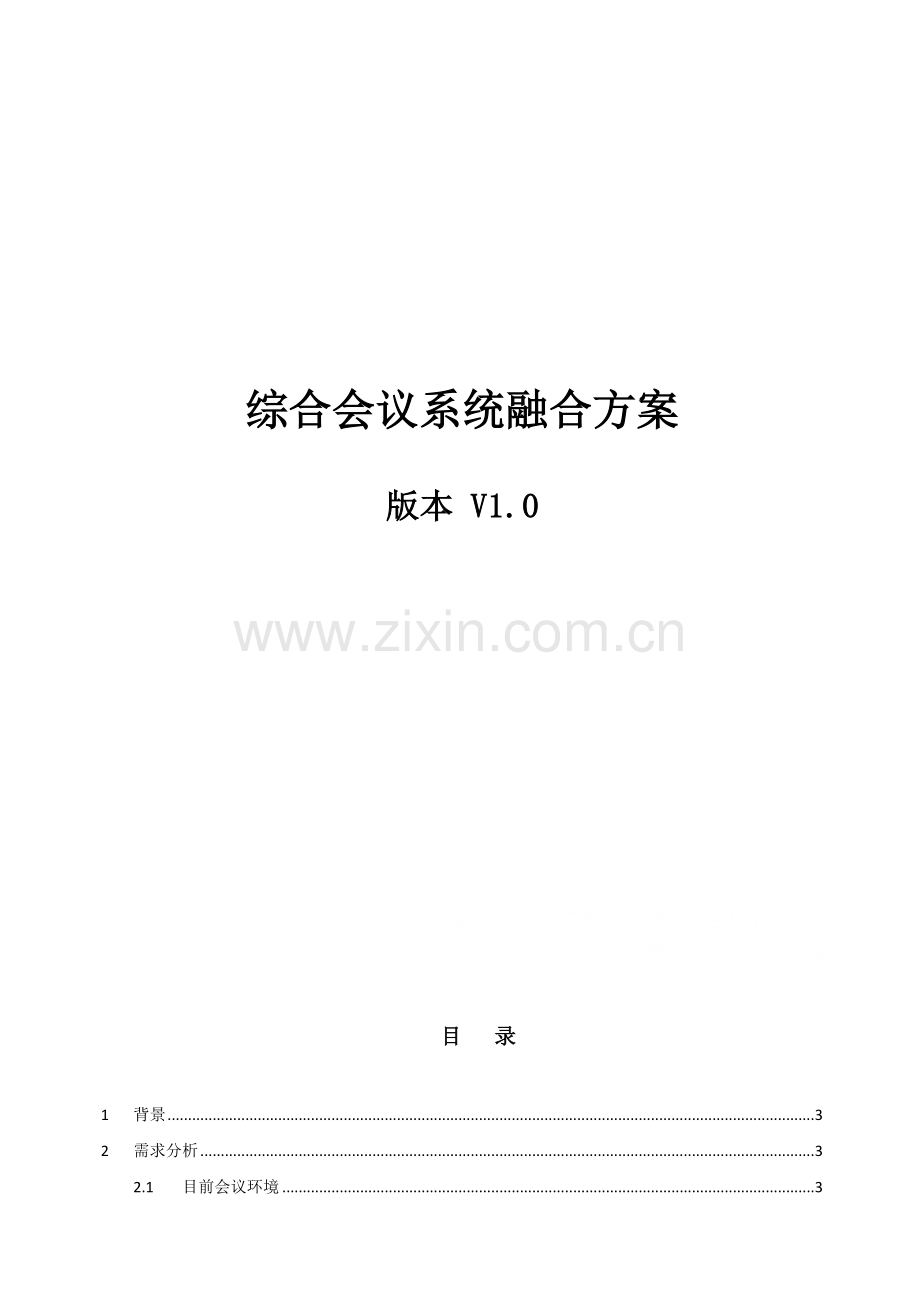

综合会议系统融合方案
版本 V1.0
©2018 METECH INC
目 录
1 背景 3
2 需求分析 3
2.1 目前会议环境 3
2.2 需求分析 3
2.2.1 传统会议系统的问题 3
2.2.2 会议组织者面临的困难 4
2.2.3 参会人员面临的困难 4
3 解决方案 4
3.1 方案概述 4
3.2 方案设计 5
3.2.1 部署 5
3.2.2 无纸化系统部署 6
3.2.3 +无纸化会议系统融合设计 7
3.3 产品选择 11
3.4 产品功能介绍 12
3.4.1 整体功能 12
3.4.2 触摸书写 12
3.4.3 无线传屏 15
3.4.4 高质量显示 17
3.4.5 兼容开放 19
3.4.6 产品参数 20
3.4.7 外部接口 22
3.4.8 配件 24
3.4.9 产品优势 26
3.5 厂家介绍 27
1 背景
随着互联网（含移动互联网）及通讯技术的迅猛发展，（下简称）办公信息化已日益成为其整个IT服务体系中的一个重要组成部分。而会议作为办公中必有的一项事务，经常组织举办各式各样大型或小型会议，同时对于会议的质量要求越来越高。不仅仅要保证到会议的效率，也要保障到会议的效果。而传统的会议系统因存在各种限制，已不能达到现在对会议的需求
2 需求分析
2.1 目前会议环境
目前采用的会议模式属于比较传统的会议模式，通过电脑投屏，纸质记录，一只麦克风两只喇叭就能开一场会议的方式进行。对于整个会议来说，参会者往往智能通过听取演讲者的发言来从中了解会议内容，互动较少，缺少参会者的积极参与性。
南海会议厅可投影面积约为3米*2米，约150寸，目前还没有建立一套大屏投放设备，参会者也只能透过普通的投影进行会议。
2.2 需求分析
2.2.1 传统会议系统的问题
1） 传统的会议系统设备常常由投影仪、幕布、音响、电子白板、远程会议系统等多个设备组成。
2） 投影仪受观看角度、显示亮度、对比度、清晰度、观看距离、环境光线等因素影响，显示效果不理想。如果长时间使用，还会增加后期维护成本。
3） PC与投影仪之间需要VGA线连接，音频输出需要音频线连接，距离会受到场地限制。
4） 普通白板功能单一，只能进行简单的书写功能，无法实现会议交互操作、内容保存。
5） 进行远程会议时，要购买第三方远程会议设备和音响，且购买成本高，使用维护复杂。
会议室各种设备多，线材连接复杂，易出现故障，增加维护成本，也严重影响会议室整体美观。
2.2.2 会议组织者面临的困难
1） 会议组织过程繁杂，容易出现纰漏。
2） 会前纸质资料与铭牌准备过程繁琐、工作量大且缺乏应变能力，会务过程往往需要消耗大量的纸质材料。
3） 当议程或材料变更，会务组工作量及投入很大。
4） 会议材料信息安全缺乏有力保障，机密信息易被泄露。
5） 会场排位手工管理、机动性差、效率低。
6） 传统通信方式不能满足会务组高效客服的要求，会务组无法实时了解参会代表的需求，无法迅速提供服务或调整安排。
2.2.3 参会人员面临的困难
1） 纸质会议材料携带和查看不方便。
2） 当行程变更或需要会务组帮助时，无法快速联系上会务组。
3） 难以及时了解会议进程，跟进会议进度。
4） 讲信息集中于传统大屏幕，距离远者观看困难，且不便实时交互。
5） 会务组所提供的资讯有限，无法快速了解周边配套及交通等信息，规划好自己的行程安排。
因此，如何利用信息化系统保证高效的会务信息管理和会议文件的安全性是广大政企客户非常迫切解决的问题。中科汇能科技有限公司作为先进的无纸化会议软件领域的领导者，本着为客户增效益、降成本，以及为客户提高会议安全的角度为客户提出会议电子白板与无纸化会议结合然后通过高清大幕展示会议内容的解决方案。
3 解决方案
3.1 方案概述
会议平台打破单一功能的产品逻辑，集高质量显示、触摸书写、无线传屏、双笔书写、双摄像头高清捕捉、任意通道随心批注、4K高清显示等功能于一体，兼容多种远程会议软硬件及丰富的办公应用，致力提升会议效率。能稳定与第三方无纸化系统融合，提供会议的质量以及会议人员的积极性。
3.2 方案设计
3.2.1 部署
3.2.1.1 多台设备私有云部署
私有云集控部署针对内部专网提供对数据、安全性和服务质量的最有效控制，并由集控中心对网内设备进行监控管理，有效保障信息、数据和设备安全。
3.2.1.2 设备连接
私有云集控是部署在企业内部的专有资源，内网各设备通过网络连接形成内部专网，通过网络传输的方式可实现在不同会议室、办公室之间同时进行会议投屏，实现各个区域同屏的效果，设备连接如下图所示：
3.2.2 无纸化会议系统部署
3.2.2.1 系统简述
融合第三方无纸化会议程序，直接部署在网络后，通过网络连接直接加入本地会议实现与参会者画面共享功能。
无纸化会议系统部署示意图：
无纸化会议软件包括白板系统里会议后台管理软件与参会端APP。
1）后台管理软件：
主要操作对象为会议管理员或会议秘书者，实现集团的分级管理与授权、平台管理；
实现会议会前、会中、会后全流程管理，如：会前发布会议信息、上传会议资料、议程、参会名单、排座信息、发布投票等；会中查看签到情况、投票情况等；会后实现会议归档。
2）参会端APP：
主要操作对象为参会人员，以平板电脑做为载体，通过APP实现签到、浏览资料、参与投票、会议同屏、批注、查看会议信息、会议议程、会议排座等信息。
3.2.2.2 系统构成
（1）会议终端
根据实际参会人员人数，部署对应数量的智能会议终端，终端可以为平板电脑、手机、PC机（建议采用平板电脑，体验最佳），供参会人员使用。
（2）服务端系统
白板系统上预装会议服务端，承载会议管理、数据的转发。服务器置于使用单位侧，根据需要可将服务器连接单位内网或互联网。
（3）无线路由器
供智能参会终端与系统服务器连接，进行数据中转。
（4）大屏投屏
通过连接的视频输出投放到大屏，通过大屏展示到整个会议现场。大屏采用高清显示设备，保证会场参会人员对会议内容清晰可辨。
3.2.3 大屏显示系统
3.2.3.1 方案1：LED多屏拼接系统
根据会议室情况，墙面宽度约为3米*2米，可以采用高清LED拼接屏方式进行会议内容展示，对大屏幕拼接显示系统的建设目标和使用要求及物理环境情况。本系统建设应将高清晰度显示技术、拼接技术、多屏图像处理技术、多路混合视频信号处理等的应用集合为一体，使本系统成为一个拥有高清晰度、高智能化控制、操作方法最简单的大屏幕显示系统。
根据现场场地和集控平台项目需求，会议室的大屏拼接显示系统由42寸高清LED拼接显示单元，按照3（行）×3（列）的拼接方式排列，完成高分辨率图像显示要求。
42寸LED拼接显示系统3行×3列
显示系统
显示单元系统：
42寸
拼接规模：
3（行）×3（列）
图像控制系统
拼接处理器
全屏显示面积：
2843mm宽×1640mm高
全屏物理分辨率：
5760×3240
单屏物理分辨率：
1920×1080
3.2.3.2 方案2：高亮高清投影系统
除了高清拼接屏外，可以考虑采取高亮度和高清晰度的工业投影设备对会议内容进行展现。根据现场的实际情况，将投影仪以吊顶的方式布置再天花，不占用使用空间。投影宽度小于3米，高度小于2米，最大化展示投影效果。
工业投影系统
显示系统
投影尺寸：
50-600英寸
投影技术
DLP
显示芯片
0.67英寸芯片
亮度：
6200流明
对比度：
2000:1
标准分辨率：
1920×1200
屏幕比例
16:10
变焦方式
电动变焦
聚焦方式
电动聚焦
梯形校正
±40度
光源寿命
20000小时
3.2.4 +无纸化会议系统+大屏展示融合设计
通过无纸化会议系统与会议白板的结合，对接显示大屏，提高会议的质量。
包涵电子白板、无线传屏、远程会议、1080P/4K高清显示、会议内容扫码带走； 投影仪、音响、白板、摄像头四合一，让会议设备更加精简；远程会议中实现主会场、分会场视频、语音、演讲内容、白板书写远程交互；第三方设备搭配兼容性强，可以与客户现有产品进行搭配。
登陆后进入会议界面，选择相应功能：
会议管理
会议议程
会议投票
参会人员
数据统计
会议资料
会议笔记
在线交流
电子签到
同屏阅读
座位安排
会场服务
3.2.4.1 会议签到
1、 二维码签到：
参会人员在APP中打开“签到”功能，将智能终端摄像头对准会场的二维码图片，即可完成签到。
2、 手写真迹签到
参会人员直接在平板电脑手写自己的姓名进行签到，手写真迹保存到后台。
3、 一键式签到：
直接点击签到按钮进行签到，方便快捷。
3.2.4.2 会议同屏
平板电脑间同屏阅读，即主会演讲人员平板电脑所显示的演讲资料，其他参会人员的平板电脑可选择自由浏览演讲资料，也可选择所显示的演讲资料与主会人员的同步，阅读进度由主会人员控制。同屏资料按文件夹进行分组展示，支持在线浏览，支持的格式有Word、Excel、Ppt、Pdf等，如下图所示：
《图一:同屏资料列表》
《图一:资料同屏》
3.2.4.3 会议记录
参会人员记录会议笔记，可以新建、修改、保存、清除内容、删除笔记等操作，如下图所示：
3.2.4.4 会议投票
参会人员参与会议投票，显示投票选项与投票倒计时，投票剩余时间为0时，将不能再投票，投票完成后，根据后台的权限设置，支持可以查看投票结果与不可查看结果。如下图所示：
《图一:参与投票》
3.2.4.5 互动交流、呼叫服务
提供参会人员在线互动交流，支持私聊与群聊模式，参会人员输入文字内容，发送后即可，可查看聊天记录。如下图所示：
3.3 产品选择
序号
产品
主要功能
备注
1
增强版
会议白板、会议资料保存、资料演示、医学会议等
2
无纸化会议软件
多种设备接入会议、共享注释、标示画面、会议签到、投票、互动等
3
大屏显示系统
针对整个会议进行大屏展示，达到参会人员清晰辨认会议内容，保证信息有效传达。
可采用大屏拼接或者高亮投影方式
3.4 产品介绍
3.4.1 触摸书写
● 流畅书写
支持手写和笔写，快速的书写响应速度，带来了流畅、真实的书写体验，让您自如挥洒心中所想。
图 3 1 流畅书写
● 手势操作
手势擦除、缩放、移动拖拽、漫游等便捷手势操作，延伸了书写空间，也让书写变得轻松简单。
图 3 2 手势操作
● 压感书写
支持1024级压力感应，通过改变在 触控笔尖的力度，即可自如控制书写笔迹的粗细，收笔瞬间清晰呈现笔锋。
图 3 3 压感书写
● 双笔书写
支持两支 触控笔同时书写，可自由选择不同的书写笔触颜色，助您提升会议中的书写、协作效率。
图 3 4 双笔书写
● 防误触
独特的防误触功能，可以防止日常书写时其它物体的误触对书写造成的影响。即使把手放在屏幕上也不会影响触控笔书写，还原真实书写习惯，让书写更自如随心。
图 3 5 防误触
● 会议记录保存
书写记录及批注内容可生成二维码，通过扫描二维码即可分享或保存。同时还可一键本地保存和邮件发送，多样化便捷的保存分享方式，让会议记录变得轻松简单。
图 3 6 会议记录保存
3.4.2 无线传屏
● 便捷展示
为您带来了全新的交互和展示方式，电脑、手机、手持平板可轻松将画面内容无线传屏至会议平板上。您只需站在大屏前就能触控翻页，还可以随时对重点内容进行批注，帮助展示变得轻松流畅。
图 3 7 移动终端无线传屏
● 多台设备灵活切换
支持 8 台设备 (电脑、手机、平板)轮流投屏到会议平板，轻松连接每一个展示内容，设备间的连接切换变得简单而省时，帮助企业更好地提升会议及讨论效率。
图 3 8 多台设备无线传屏
● 分屏展示
在多台同类设备与 连接时，可启动分屏功能，最多可支持四画面同时投屏，让不同展示方案之间轻松对比，呈现更直观。
图 3 9 无线传屏分屏显示
● 触摸回传
在会议平板上即可实现对电脑反向操控，无需频繁往返于电脑和大屏之间，助您更好地掌控每一次内容展示。
图 3 10 触摸回传
3.4.3 高质量显示
● 高清显示
高达4K 分辨率，让你看清屏幕上的每一个细节。同时，屏幕采用抑制蓝光的背光处理，减少了蓝光刺激，能有效地缓解眼睛疲劳。
图 3 11 4K高清显示
● 屏幕零贴合
玻璃与液晶面板零贴合 ，笔尖和笔迹的运动轨迹接近一致，视觉真实无偏差。0 贴合技术还能有效解决潮湿起雾问题。
图 3 12 屏幕零贴合
● 防眩光
在强光的环境下，液晶屏幕很容易出现反光，影响显示效果。 屏幕玻璃做了专业防眩光处理，在不同使用环境下，您都能更清晰看到屏幕内容。
图 3 13 屏幕防眩光
3.4.4 兼容开放
● 远程会议配置
内置双 800 万像素高清摄像头，左右分布于屏幕两侧，带来了广阔的水平视角，同时支持智能人脸检测，能近距离判断人脸位置并切换拍摄镜头，为您营造出更具临场感的视频会议体验。
前置由 4 颗麦克风组成的阵列麦，能智能获取发言人的声音，同时采用智能滤噪技术，自动过滤环境中的噪音, 再加上自动增益技术，可根据距离变化对音频进行增益处理，助您的每一次发言都能清晰传达。
内置四组扬声器，由高中低音 6 颗喇叭组成，采用特殊的腔体声学结构设计，加上 100Hz 到 20KHz 的宽频域，营造出丰富、宽广、细腻的音效，让每句话清晰非凡。
图 3 14 远程会议配置
● 高兼容性
拥有高兼容性，能兼容市面上多种主流视频会议软硬件，如宝利通、思科、华为、中兴、小鱼等第三方视频会议软硬件。
图 3 15 兼容第三方设备
3.4.5 产品参数
高效的会议平台
型号
标准版 Standard
增强版 Premium
旗舰版 Ultimate
型号
标准版 Standard
增强版 Premium
旗舰版 Ultimate
尺寸
55"/65"
/75"/86"
55"/ 65"
/75"
65"/75"
/86"
尺寸
55"/65"/75" /86"
55"/65"
/75"
65"/75"
/86"
显示
阵列麦克风
显示比例
16:9
指向性
-
定向识别
背光类型
DLED
ELED
拾音距离
-
8 米
分辨率
1920(H)×1080(V)
3840(H)×2160(V)
麦克风数量
-
4 个
3840(H)×2160(V)（86"）
可视角度
水平 178°，垂直 178°
自动控制
-
智能滤噪、自动增益
触摸
摄像头
触摸屏材料
防眩钢化玻璃
顺滑防眩钢化玻璃
位置
-
左×1 右×1
触摸屏硬度
莫氏7级
像素
-
800W
触摸技术
红外
红外+电磁
电容+电磁
自动控制
-
自动白平衡，自适应环境亮度
触摸点数
20 点
镜头畸变
-
≤1%
书写工具
手指+不透光物体
手指+不透光物体+电磁笔
手指+电磁笔
智能切换
-
支持
触摸精度
2mm
人脸检测
-
支持
电磁笔输入精度
-
0.5mm
水平视角
-
86°
扬声器
PC 模块
频域
100Hz~20KHz
CPU
-
intel Core i5 / i7 （可选）
喇叭数量
4 颗
6 颗
内存
-
DDR4 8G / 16G （可选）
音腔数量
2 个
4 个
固态硬盘
-
128G / 256G（可选）
立体声
支持
GPU
-
核显 Intel® HD Graphics
模块设计
安卓模块
模块更换
-
支持
CPU
-
双 A72 + 四 A53（六核）
支持模块
-
PC 模块 / 安卓模块（可选）
主频
-
2GHz
使用环境
GPU
-
四核图形加速芯片
电源
100-240V~ 50 / 60Hz
内存
-
4G
海拔高度
5000 米以下
存储容量
-
32G
待机功耗
≤0.5W
操作系统
-
Android 6.0.1
使用温度
0℃～40℃
CPU
-
双 A72 + 四 A53（六核）
3.4.6 外部接口
l 旗舰版和增强版外部接口
左侧端子
下端子
右侧端子
图 3 16 旗舰版和增强版外部接口
① HDMI 输出：1 路
② USB接口: 2个，仅限升级主板使用
③ HDMI 输入：2路
④ TOUCH接口：1路
⑤ PC-Audio 输入：1路
⑥ VGA 输入：1路
⑦ Line IN 输入：1路
⑧ 同轴输出：1路
⑨ RS232 输入：1路
⑩ Audio 输出：1路
⑪ LAN有线网络输入：1路
⑫ AC电源输入
⑬ 电源开关
l 标准版
左侧端子：
侧端子
下端子
图 3 17 标准版外部接口
① HDMI 输出：1 路
② PC-Audio 输入：1路
③ VGA 输入：1路
④ USB3.0接口: 1个
⑤ HDMI 输入：2路
⑥ 电源开关
⑦ AC电源输入
⑧ LAN有线网络输入：1路
⑨ TOUCH接口：1路
3.4.7 配件
3.4.7.1 无线传屏
产品功能：
• 单按键设计，一按即可传屏
• 支持触摸回传、扩展屏显示
• 传输视频、音频和触摸信号
• 支持 4 分屏传输，分屏可独立回传
• 5G/2.4G 双频段，传输稳定可靠
• 功耗低，无需单独供电，传输距离15米
• 支持 Windows7、 macOS 10.10 及以上操作系统
• 最多可同时连接 8 台电脑，多人会议，无隙切换
图 3 18 无线传屏器
3.4.7.2 电磁笔
产品功能：
• 亮黑、亮银两款
• 供电方式：主动有源
• 书写粗细、笔锋，随心呈现
• 1024 级压力感应，高度灵敏
• 可用于 旗舰版、增强版
• 支持手写分离，书写不会因触摸误操作影响
图 3 19 电磁笔
3.4.7.3 移动支架
产品功能：
• 静音万向轮，轻松移动
• 时尚外观，稳重简洁
• 高度自由调整，视野自由掌控
• 稳定支撑结构，支持 全尺寸
图 3 20 移动支架
3.4.8 产品优势
3.4.8.1 高度集成
内置双 800 万像素高清摄像头，左右分布于屏幕两侧，带来了广阔的水平视角，同时支持智能人脸检测，能近距离判断人脸位置并切换拍摄镜头；。
前置由 4 颗麦克风组成的阵列麦，采用智能滤噪技术，自动过滤环境中的噪音, 再加上自动增益技术，可根据距离变化对音频进行增益处理。
内置四组扬声器，由高中低音 6 颗喇叭组成，采用特殊的腔体声学结构设计，频域可达 100Hz 到 20KHz。
内置了仿真书写体验的电子白板，无限书写空间、支持多种手势识别、多种笔迹色彩、插入图片编辑、内容扫码分享、邮件发送等便捷功能。解决了使用传统白板需提前准备书写笔、板擦等，出现书写空间不够、内容需拍照、手写记录等问题，大大提升会议便捷性。
3.4.8.2 高效低成本
l 高效
内置远程会议系统，操作简单、快捷，配备有高清会议摄像头，无需专网即可流畅召开远程会议，同时还可进行远程白板共享、桌面共享，不受天气（台风、暴雨等极端恶劣天气）、交通（偏远地区、野外作业等）、路程时间不足影响（出差、业务繁忙等）外界因素影响，真正实现异地远程交互，沟通零距离。
可有效提高沟通效率、降低信息传递损耗；保证信息传递覆盖范围广、准确性高；促进管理工作流程化、标准化；智能化协同办公、提高企业竞争能力。
l 低成本
产品高度集成会议所需的各类设备和连接线缆，可实现会议的无纸化、网络化，大大节约企业通信费、办公耗材、差旅费、会议招待费、各类设备售后维护及损耗等日常开支。
l 安全保密
支持内网私有云部署和设备集中控制。
内网私有云服务—是指把需要使用的各项服务功能指定到公司内网服务器中进行处理，在内网服务器上实现与外网服务器相同的功能。所有设备的功能服务信息都通过内网服务器传输，达到保障数据信息安全的目的。
集中控制—是指在服务器中建立一个控制中心，设备通过服务器连接，由控制中心对组织内外的设备进行统一的管控。所有的信息（包括内部、外部）都流入中心服务器，由控制中心集中控制监视，能最大程度保障企业信息和设备的安全。
