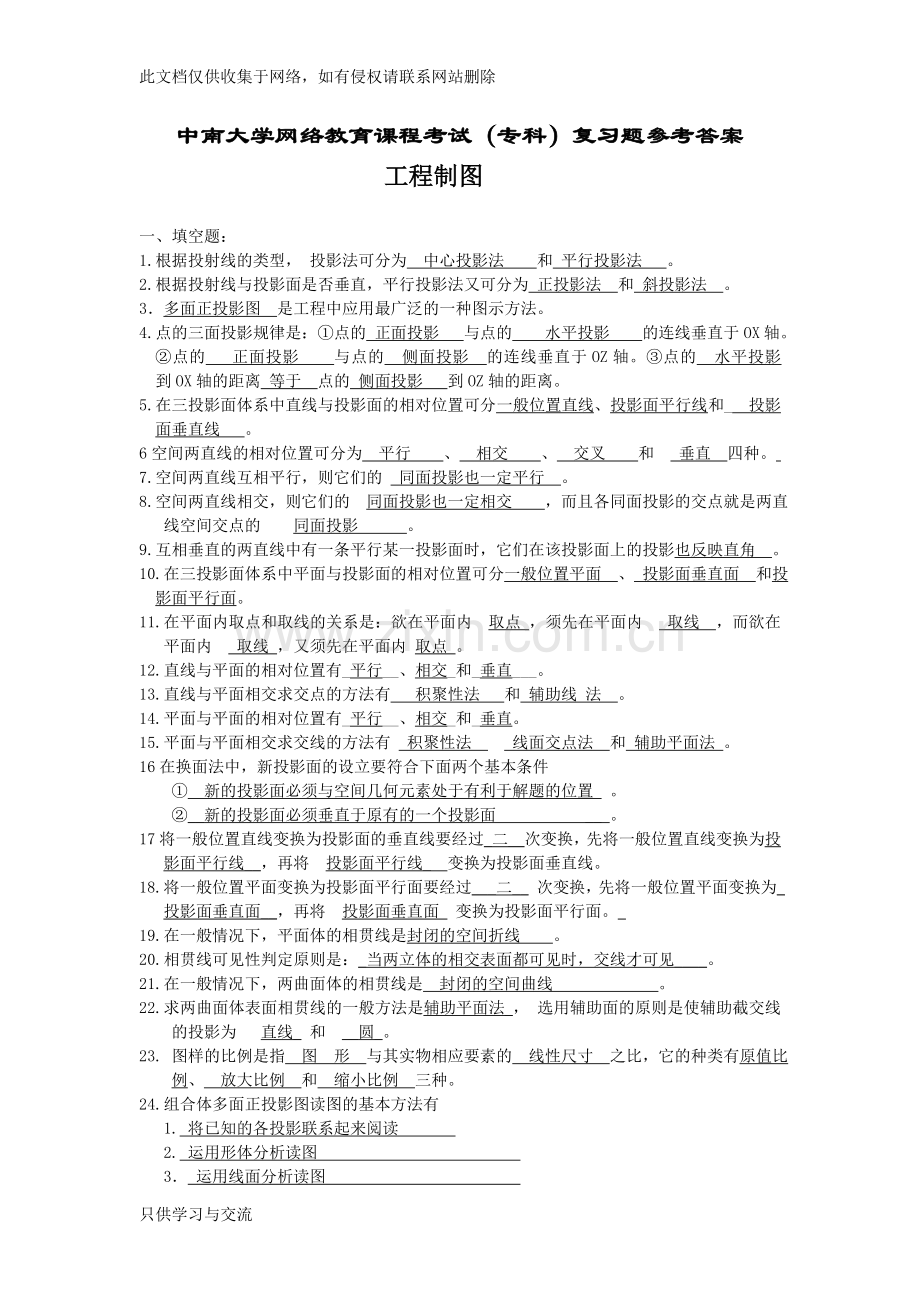

工程制图复习题及参考答案资料讲解.doc

此文档仅供收集于网络，如有侵权请联系网站删除中南大学网络教育课程考试（专科）复习题参考答案工程制图 一、填空题：1.根据投射线的类型， 投影法可分为 中心投影法 和 平行投影法 。2.根据投射线与投影面是否垂直，平行投影法又可分为 正投影法 和 斜投影法 。3多面正投影图 是工程中应用最广泛的一种图示方法。4.点的三面投影规律是：点的 正面投影 与点的 水平投影 的连线垂直于OX轴。 点的 正面投影 与点的 侧面投影 的连线垂直于OZ轴。点的 水平投影 到OX轴的距离 等于 点的 侧面投影 到OZ轴的距离。5.在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线 。6空间两直线的相对位置可分为 平行 、 相交 、 交叉 和 垂直 四种。 7.空间两直线互相平行，则它们的 同面投影也一定平行 。8.空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 同面投影 。 9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角 。10.在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。11.在平面内取点和取线的关系是：欲在平面内 取点 ，须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。12.直线与平面的相对位置有_平行_、相交_和_垂直_。13.直线与平面相交求交点的方法有 积聚性法 和 辅助线 法 。14.平面与平面的相对位置有_平行_、相交_和_垂直。15.平面与平面相交求交线的方法有 积聚性法 线面交点法 和 辅助平面法 。16在换面法中，新投影面的设立要符合下面两个基本条件 新的投影面必须与空间几何元素处于有利于解题的位置 。_新的投影面必须垂直于原有的一个投影面 _ 。17将一般位置直线变换为投影面的垂直线要经过_二_ 次变换，先将一般位置直线变换为投影面平行线_，再将 投影面平行线_ 变换为投影面垂直线。18.将一般位置平面变换为投影面平行面要经过_二_ 次变换，先将一般位置平面变换为_投影面垂直面_，再将 投影面垂直面 变换为投影面平行面。 19.在一般情况下，平面体的相贯线是封闭的空间折线 。20.相贯线可见性判定原则是：_当两立体的相交表面都可见时，交线才可见_。21.在一般情况下，两曲面体的相贯线是 封闭的空间曲线 。22.求两曲面体表面相贯线的一般方法是辅助平面法_， 选用辅助面的原则是使辅助截交线的投影为 直线_ 和 _圆_。23. 图样的比例是指 图 形 与其实物相应要素的 线性尺寸 之比，它的种类有原值比例、 放大比例 和 缩小比例 三种。24.组合体多面正投影图读图的基本方法有1. 将已知的各投影联系起来阅读 2. 运用形体分析读图 3 运用线面分析读图 25.剖面、断面图的区别：一是 剖切符号 的区别，断面图的投影方向由 编号注写位置 决定，而剖面图的投影方向是用 投射方向线 表示。二是 所画内容 的区别，断面图只画剖切平面剖切的 截断面形状；而剖面图除画出 断面形状 外，还要画出 沿投射方向看到的部分 。26建筑施工图一般包括_设计说明_、_总平面图_、_平面图_、_立面图_、_剖面图_、和_建筑详图_、_门窗表_。27.风向频率玫瑰图中的实线是表示_全年风向频率_， 虚线是表示 _夏季风向频率_。28. 定位轴线是用来确定房屋的墙、柱等 承重构件的位置 ，是 施工放样 的主要依据。29.建筑平面图中的定位轴线的横向编号应用 _阿拉伯数字_ 从 _左 至 _右_ 顺序编写；竖向编号应用 大写拉丁字母_ 从 _下_ 至 _上_ 顺序编写。30.建筑剖面图的剖切位置应选择在 能反映内部构造比较复杂 和典型的 的部位，并应 通过门窗洞。 二判断题1. 已知长方体的投影图，试判定棱线AB、AC、CD与投影面的相对位置，并标明其侧面投影。2. 注出三棱锥SABC各棱线的水平和正面投影，并判定它们属于哪类直线。3. 判定下列直线的相对位置（平行、相交、交叉）。4在立体图上标出各平面的位置（用相应的大写字母），并在投影图上标出指定平面的其它两个投影。并判定其为何种位置平面。（1（2）6.试判定A、B两点是否在下列平面内。6.判定3条相互平行的直线是否在同一平面内。 通过作图可知：左边两条平行直线可确定一平面，右边的平行线没有过该平面上的某一点，所以三条平行线不在同一平面。7.下列图中用圆圈标记的线段，哪个等于AB的实长？(2)8. 下列图中哪些投影图反映了两直线垂直相交？ 9. 判定直线与平面是否平行。10.判定下列平面与平面是否平行。不平行平行三、作图题1.AM是AB C平面内的正平线，AN是ABC平面内的水平线，求作ABC的水平投影。2.已知直线AB及CD在KMN上，求KMN的水平投影3. 求下列直线与平面的交点K，并判定其可见性。（1） （2）4. 求下列平面与平面的交线，并判定其可见性。(1）2） 5. 用换面法求ABC的真实形状。a2b2c2a1b1c1x1x26. 补全穿空三棱柱的水平投影，并求其侧面投影。7. 根据正面投影图并结合轴测图及轴测图中的尺寸，补全水平投影和补画侧面投影。 8补全穿空四棱柱的水平投影，并求其侧面投影 9. 补画穿空三棱柱的侧面投影10.补全四棱台切口后的水平投影和侧面投影。11.求两四棱柱的相贯线12.求天窗、烟囱与屋顶的表面相交线13.求截切圆柱的H面和W面投影14.（1）求半圆球截切后的H面和W面投影（2）求半圆球截切后的 V面和W面投影15、.求两形体的相贯线。1.求两正交圆柱的相贯线。三、 选择题1. 2.3.4. 圆球被两个水平面和一个侧平面截切，截切后的（a）（b）（c）（d）四个侧面投影中，选择正确的填入右下引线上。(c)四、已知组合体的两面投影图，补绘第三投影1.2.3.4. 5.6.7.8.9.10. 五、剖面与断面1.作出1-1、2-2剖面图。2.求作2-2 和3-3 剖面 2-2剖面 3-3剖面3.做11、22剖面图。 4.作出柱的1-1剖面图和2-2断面图。5.画出梁的1-1断面图和2-2剖面图。只供学习与交流
