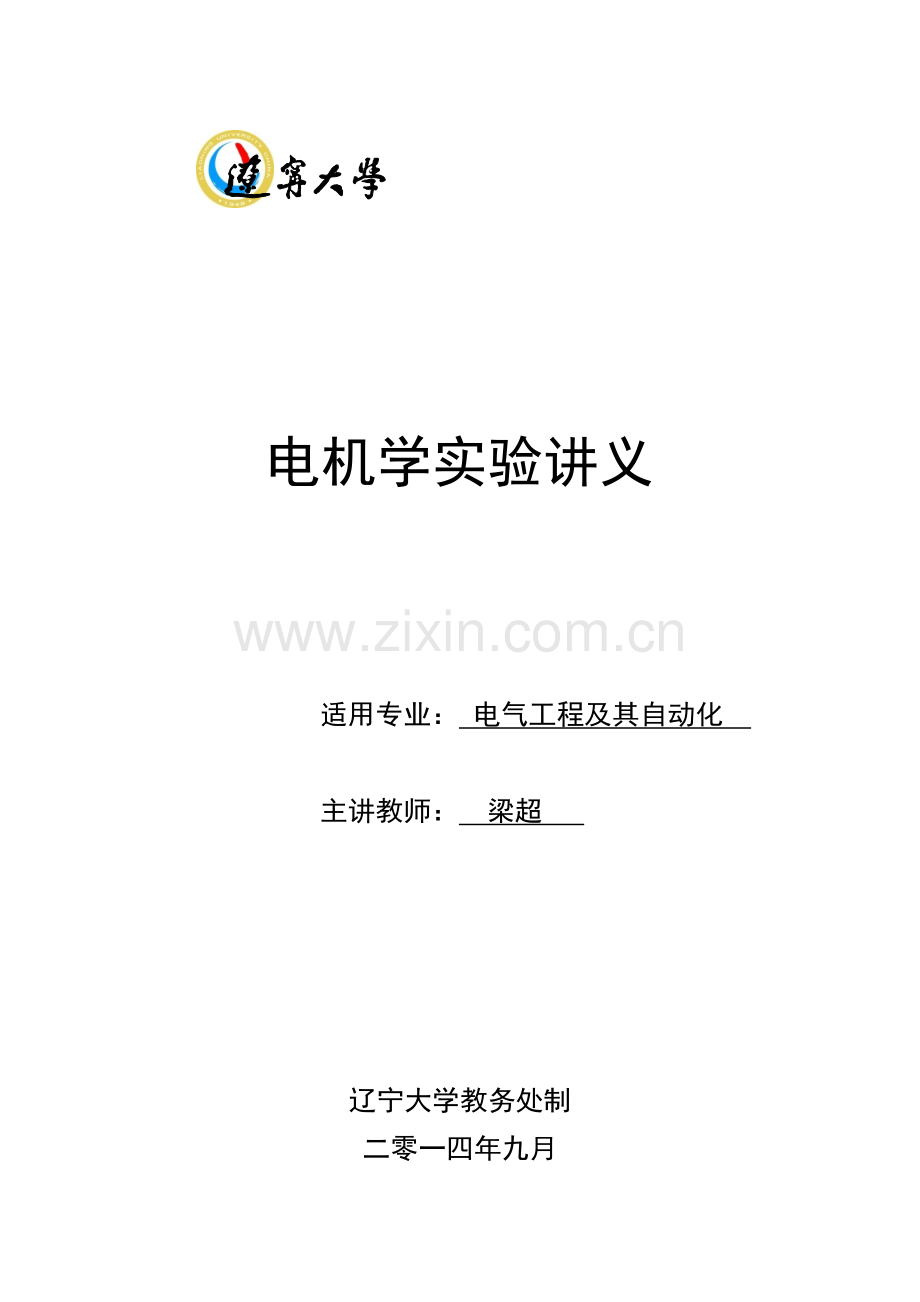

电机学实验讲义

适用专业： 电气工程及其自动化

主讲教师： 梁超

辽宁大学教务处制
二零一四年九月

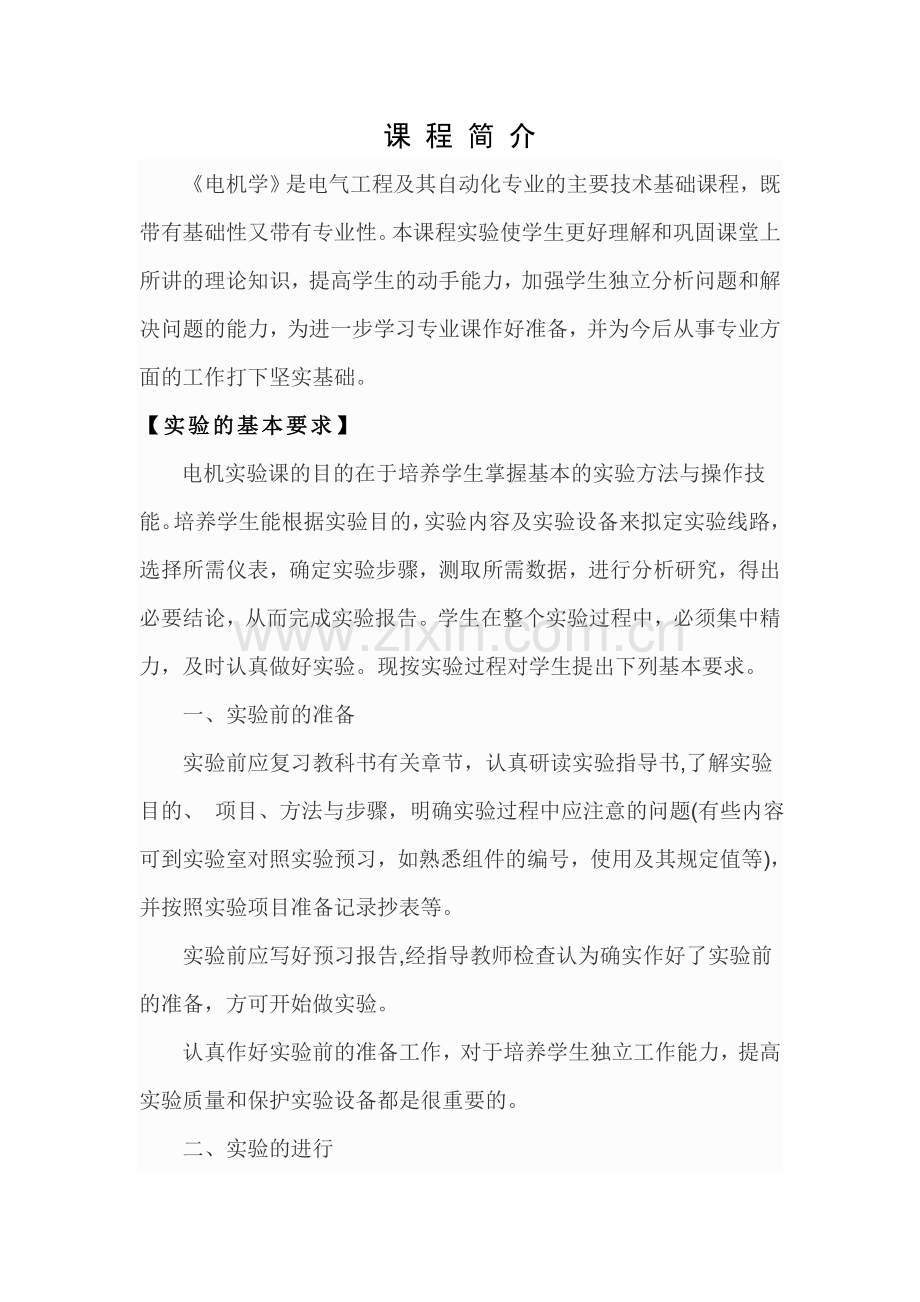

课 程 简 介
《电机学》是电气工程及其自动化专业的主要技术基础课程，既带有基础性又带有专业性。本课程实验使学生更好理解和巩固课堂上所讲的理论知识，提高学生的动手能力，加强学生独立分析问题和解决问题的能力，为进一步学习专业课作好准备，并为今后从事专业方面的工作打下坚实基础。
【实验的基本要求】
电机实验课的目的在于培养学生掌握基本的实验方法与操作技能。培养学生能根据实验目的，实验内容及实验设备来拟定实验线路，选择所需仪表，确定实验步骤，测取所需数据，进行分析研究，得出必要结论，从而完成实验报告。学生在整个实验过程中，必须集中精力，及时认真做好实验。现按实验过程对学生提出下列基本要求。
一、实验前的准备
实验前应复习教科书有关章节，认真研读实验指导书,了解实验目的、 项目、方法与步骤，明确实验过程中应注意的问题(有些内容可到实验室对照实验预习，如熟悉组件的编号，使用及其规定值等)，并按照实验项目准备记录抄表等。
实验前应写好预习报告,经指导教师检查认为确实作好了实验前的准备，方可开始做实验。
认真作好实验前的准备工作，对于培养学生独立工作能力，提高实验质量和保护实验设备都是很重要的。
二、实验的进行
1、建立小组，合理分工
每次实验都以小组为单位进行,每组由2～3人组成，实验进行中的接线、调节负载、保持电压或电流、记录数据等工作每人应有明确的分工，以保证实验操作协调，记录数据准确可靠。
2、选择组件和仪表
实验前先熟悉该次实验所用的组件，记录电机铭牌和选择仪表量程，然后依次排列组件和仪表便于测取数据。
3、按图接线
根据实验线路图及所选组件、仪表、按图接线，线路力求简单明了，一般按接线原则是先接串联主回路，再接并联支路。为查找线路方便，每路可用相同颜色的导线。
4、起动电机，观察仪表
在正式实验开始之前，先熟悉仪表刻度，并记下倍率，然后按一定规范起动电机，观察所有仪表是否正常(如指针正、反向是否超满量程等)。如果出现异常，应立即切断电源，并排除故障；如果一切正常，即可正式开始实验。
5、测取数据
预习时对电机的试验方法及所测数据的大小作到心中有数。正式实验时,根据实验步骤逐次测取数据。
6、认真负责，实验有始有终
实验完毕，须将数据交指导教师审阅。经指导教师认可后，才允许拆线并把实验所用的组件、导线及仪器等物品整理好。
三、实验报告
实验报告是根据实测数据和在实验中观察和发现的问题，经过自己分析研究或分析讨论后写出的心得体会。
实验报告要简明扼要、字迹清楚、图表整洁、结论明确。
实验报告包括以下内容：
1、实验名称、专业班级、学号、姓名、实验日期、室温℃。
2、列出实验中所用组件的名称及编号，电机铭牌数据(PN、UN、IN、nN）等。
3、列出实验项目并绘出实验时所用的线路图，并注明仪表量程，电阻器阻值，电源端编号等。
4、数据的整理和计算
5、按记录及计算的数据用坐标纸画出曲线，图纸尺寸不小于8cm×8cm，曲线要用曲线尺或曲线板连成光滑曲线,不在曲线上的点仍按实际数据标出。
6、根据数据和曲线进行计算和分析，说明实验结果与理论是否符合，可对某些问题提出一些自己的见解并最后写出结论。实验报告应写在一定规格的报告纸上，保持整洁。
7、每次实验每人独立完成一份报告，按时送交指导教师批阅。
【实验安全操作规程】
为了按时完成电机及电气技术实验，确保实验时人身安全与设备安全，要严格遵守如下规定的安全操作规程：
1、实验时，人体不可接触带电线路。
2、接线或拆线都必须在切断电源的情况下进行。
3、学生独立完成接线或改接线路后必须经指导教师检查和允许，并使组内其他同学引起注意后方可接通电源。实验中如发生事故，应立即切断电源，经查清问题和妥善处理故障后，才能继续进行实验。
4、电机如直接起动则应先检查功率表及电流表的电流量程是否符合要求，有否短路回路存在，以免损坏仪表或电源。
5、总电源或实验台控制屏上的电源接通应由实验指导人员来控制， 其他人只能由指导人员允许后方可操作，不得自行合闸。
DDSZ-1型电机及电气技术实验装置交流及直流操作说明
一、实验中开启及关闭电源都在控制屏上操作。开启三相交流电源的步骤为：
1、开启电源前。要检查控制屏下面“直流电机电源”的“电枢电源”开关（右下方）及“励磁电源”开关（左下方）都须在关断的位置。控制屏左侧端面上安装的调压器旋钮必须在零位，即必须将它向逆时针方向旋转到底。
2、检查无误后开启“电源总开关”，“停止”按钮指示灯亮，表示实验装置的进线接到电源，但还不能输出电压。此时在电源输出端进行实验电路接线操作是安全的。
3、按下“启动”按钮，“启动”按钮指示灯亮，表示三相交流调压电源输出插孔U、V、W及N上已接电。实验电路所需的不同大小的交流电压，都可适当旋转调压器旋钮用导线从三相四线制插孔中取得。输出线电压为0~450V(可调)并由控制屏上方的三只交流电压表指示。当电压表下面左边的“指示切换”开关拨向“三相电网电压”时，它指示三相电网进线的线电压；当“指示切换”开关拨向“三相调压电压”时，它指示三相四线制插孔U、V、W和N的输出端的线电压。
4、实验中如果需要改接线路，必须按下“停止”按钮以切断交流电源，保证实验操作安全。实验完毕，还需关断“电源总开关”，并将控制屏左侧端面上安装的调压器旋钮调回到零位。将“直流机电源”的“电枢电源”开关及“励磁电源”开关拨回到关断位置。
二、开启直流机电源的操作
1、直流电源是由交流电源变换而来，开启“直流电机电源”，必须先完成开启交流电源，即开启“电源总开关”并按下“启动”按钮。
2、在此之后，接通“励磁电源”开关，可获得约为220V、0.5A不可调的直流电压输出。接通“电枢电源”开关，40~230V、3A可调节的直流电压输出。励磁电源电压及电枢电源电压都可由控制屏下方的1只直流电压表指示。当该电压表下方的“指示切换”开关拨向“电枢电压”时，指示电枢电源电压，当将它拨向“励磁电压”时，指示励磁电源电压。但在电路上“励磁电源”与“电枢电源”，“直流机电源”与“交流三相调压电源”都是经过三相多绕组变压器隔离的，可独立使用。
3、“电枢电源”是采用脉宽调制型开关式稳压电源，输入端接有滤波用的大电容，为了不使过大的充电电流损坏电源电路，采用了限流延时的保护电路。所以本电源在开机时，从电枢电源开关合闸刀直流电压输出约有3~4秒钟的延时，这是正常的。
4、电枢电源设有过压和过流指示告警保护电路。当输出电压出现过电压时，会自动切断输出，并告警指示。此时需要恢复输出，必须先将“电压调节”旋钮逆时针旋转调低电压到正常值（约240V以下），再按“过压复位”按钮，即能输出电压。当负载电流过大（即负载电阻过小）超过3A时，也会自动切断输出，并告警指示，此时需要恢复输出，只要调小负载电流（即调大负载电阻）即可。有时候在开机时出现过流告警，说明在开机时负载电流太大，需要降低负载电流，可在电枢电源输出端增大负载电阻或甚至暂时拔掉一根导线（空载）开机，待直流输出电压正常后，再插回导线加正常负载（不可短路）工作。若在空载时开机仍发生过流告警，这是气温或湿度明显变化，造成光电耦合器TIL117漏电使过流保护起控点改变所致，一般经过空载开机（即开启交流电源后，再开启“电枢电源”开关）预热几十分钟，即可停止告警，恢复正常。所有这些操作到直流电压输出都有3~4秒钟的延时。
5、在做直流电动机实验时，要注意开机时须先开“励磁电源”后开“电枢电源”；在关机时，则要先关“电枢电源”而后关“励磁电源”的次序。同时要注意在电枢电路中串联启动电阻以防止电源过流保护。具体操作要严格遵照实验指导书中有关内容的说明。

目 录
实验一 认识实验
实验二 直流发电机 5
实验三 单相变压器 6
实验四 三相变压器 7
实验一 三相鼠笼异步电动机的工作特性
实验一 三相异步电动机的起动与调速
*实验一 三相同步发电机的运行特性

实验一 认识实验
一、 实验目的及原理
1、学习电机实验的基本要求与安全操作注意事项。
2、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。
3、熟悉他励电动机(即并励电动机按他励方式)的接线、起动、改变电机转向与调速的方法。
二、 实验用品及设备
序 号
型 号
名 称
数 量
1
DD03
导轨、测速发电机及转速表
1 台
2
DJ23
校正直流测功机
1 台
3
DJ15
直流并励电动机
1 台
4
D31
直流数字电压、毫安、安培表
2 件
5
D42
三相可调电阻器
1 件
6
D44
可调电阻器、电容器
1 件
7
D51
波形测试及开关板
1 件
控制屏上挂件排列顺序
D31、D42、D51、D31、D44
三、 实验内容及步骤
1、由实验指导人员介绍DDSZ-1型电机及电气技术实验装置各面板布置及使用方法，讲解电机实验的基本要求，安全操作和注意事项。
2、用伏安法测电枢的直流电阻

图2-1 测电枢绕组直流电阻接线图
（1）按图2-1接线，电阻R用D44上1800Ω和180Ω串联共1980Ω阻值并调至最大。A表选用D31上的直流安培表。开关S选用D51挂箱上的双刀双掷开关。
（2）经检查无误后接通电枢电源，并调至220V。调节R使电枢电流达到0.2A（如果电流太大，可能由于剩磁的作用使电机旋转，测量无法进行；如果此时电流太小，可能由于接触电阻产生较大的误差），迅速测取电机电枢两端电压U和电流I。将电机转子分别旋转三分之一和三分之二周，同样测取U、I三组数据列于表2-1中。
（3）增大R使电流分别达到0.15A和0.1A，用同样方法测取六组数据列于表2-1中。
取三次测量的平均值作为实际冷态电阻值

表2-1 室温 ℃
序号
U（V）
I（A）
R（ 平均）（Ω）
Ra（Ω）
Raref（Ω）
1

Ra11=
Ra1=

Ra12=

Ra13=
2

Ra21=
Ra2=

Ra22=

Ra23=
3

Ra31=
Ra3=

Ra32=

Ra33=
表中：

（4）计算基准工作温度时的电枢电阻
由实验直接测得电枢绕组电阻值，此值为实际冷态电阻值。冷态温度为室温。按下式换算到基准工作温度时的电枢绕组电阻值：

式中Raref ——换算到基准工作温度时电枢绕组电阻。（Ω）。
Ra——电枢绕组的实际冷态电阻。（Ω）。
θref ——基准工作温度，对于E级绝缘为75 ℃。
θa——实际冷态时电枢绕组的温度。（℃）
3、直流仪表、转速表和变阻器的选择
直流仪表、转速表量程是根据电机的额定值和实验中可能达到的最大值来选择，变阻器根据实验要求来选用，并按电流的大小选择串联、并联或串并联的接法。
（1）电压量程的选择
如测量电动机两端为220V的直流电压，选用直流电压表为1000V量程档。
（2）电流量程的选择
因为直流并励电动机的额定电流为1.2A，测量电枢电流的电表A3可选用直流安培表的5A量程档；额定励磁电流小于0.16A，选用直流毫安表的200mA量程档。
（3）电机额定转速为1600r/min，转速表选用1800r/min量程档。
（4）变阻器的选择
变阻器选用的原则是根据实验中所需的阻值和流过变阻器最大的电流来确定，电枢回路R1可选用D44挂件的1.3A的90Ω与90Ω串联电阻,磁场回路Rf1可选用D44挂件的0.41A的900Ω与900Ω串联电阻。
4、直流他励电动机的起动准备
按图2-2接线。图中直流他励电动机M用DJ15，其额定功率PN=185W，额定电压UN=220V，额定电流IN=1.2A,额定转速nN=1600r/min,额定励磁电流IfN＜0.16A。校正直流测功机MG作为测功机使用，TG为测速发电机。直流电流表选用D31。Rf1用D44的1800Ω阻值作为直流他励电动机励磁回路串接的电阻。Rf2选用D42的1800Ω阻值的变阻器作为MG励磁回路串接的电阻。R1选用D44的180Ω阻值作为直流他励电动机的起动电阻，R2选用D42上的900Ω串900Ω加上900Ω并900Ω共2250Ω阻值作为MG的负载电阻。 接好线后，检查M、MG及TG之间是否用联轴器直接联接好。
5、他励直流电动机起动步骤
（1）检查按图2-2的接线是否正确，电表的极性、量程选择是否正确，电动机励磁回路接线是否牢固。然后，将电动机电枢串联起动电阻R1、测功机MG的负载电阻R2、及MG的磁场回路电阻Rf2调到阻值最大位置，M的磁场调节电阻Rf1调到最小位置，断开开关S，并确认断开控制屏下方右边的电枢电源开关，作好起动准备。

图2－2 直流他励电动机接线图
（2）开启控制屏上的钥匙开关，按下其上方的“启动”按钮，接通其下方左边的励磁电源开关，观察M及MG的励磁电流值，调节Rf2使If2 等于校正值（100mA）并保持不变，再接通控制屏右下方的电枢电源开关，使M起动。
（3）M起动后观察转速表指针偏转方向，应为正向偏转 ，若不正确，可拨动转速表上正、反向开关来纠正。调节控制屏上电枢电源“电压调节”旋钮，使电动机电枢端电压为220伏。减小起动电阻 R1阻值，直至短接。
（4）合上校正直流测功机MG的负载开关S，调节R2 阻值，使MG的负载电流IF 改变，即直流电动机M的输出转矩T2 改变（调不同的IF值，查对应于If2=100mA时的校正曲线T2=f(IF)，可得到M不同的输出转矩T2值）。
（5）调节他励电动机的转速
分别改变串入电动机M电枢回路的调节电阻R1和励磁回路的调节电阻Rf1，观察转速变化情况。
（6）改变电动机的转向
将电枢串联起动变阻器R1的阻值调回到最大值，先切断控制屏上的电枢电源开关，然后切断控制屏上的励磁电源开关，使他励电动机停机。在断电情况下，将电枢（或励磁绕组）的两端接线对调后，再按他励电动机的起动步骤起动电动机，并观察电动机的转向及转速表显示的转向。
【注意事项】
1、直流他励电动机起动时，须将励磁回路串联的电阻Rf1调至最小，先接通励磁电源,使励磁电流最大,同时必须将电枢串联起动电阻R1调至最大,然后方可接通电枢电源。使电动机正常起动。起动后，将起动电阻R1调至零，使电机正常工作。
2、直流他励电动机停机时，必须先切断电枢电源，然后断开励磁电源。同时必须将电枢串联的起动电阻R1调回到最大值，励磁回路串联的电阻Rf1调回到最小值。给下次起动作好准备。
3、测量前注意仪表的量程、极性及其接法，是否符合要求。
4、若要测量电动机的转矩T2 ，必须将校正直流测功机MG的励磁电流调整到校正值：100mA，以便从校正曲线中查出电动机M的输出转矩。
四、 实验思考题
1、画出直流他励电动机电枢串电阻起动的接线图。说明电动机起动时，起动电阻R1和磁场调节电阻Rf1应调到什么位置?为什么?
2、在电动机轻载及额定负载时，增大电枢回路的调节电阻，电机的转速如何变化？增大励磁回路的调节电阻，转速又如何变化？
3、用什么方法可以改变直流电动机的转向？
4、在他励直流电动机启动时，为什么要先加励磁电源后加电枢电源？
5、为什么要求直流他励电动机磁场回路的接线要牢固？起动时电枢回路必须串联起动变阻器？

实验二 直流发电机
一、 实验目的及原理
1、掌握用实验方法测定直流发电机的各种运行特性，并根据所测得的运行特性评定该被测电机的有关性能。
2、通过实验观察并励发电机的自励过程和自励条件。
二、 实验用品及设备
1、实验设备
序号
型 号
名 称
数 量
1
DD03
导轨、测速发电机及转速表
1 台
2
DJ23
校正直流测功机
1 台
3
DJ13
直流复励发电机
1 台
4
D31
直流数字电压、毫安、安培表
2 件
5
D44
可调电阻器、电容器
1 件
6
D51
波形测试及开关板
1 件
7
D42
三相可调电阻器
1 件
2、屏上挂件排列顺序
D31、D44、D31、D42、D51
三、 实验内容及步骤
实验项目
1、他励发电机实验
（1）测空载特性 保持n=nN使IL=0，测取U0=f（If）。
（2）测外特性 保持n=nN使If=IfN ，测取U=f（IL）。
（3）测调节特性 保持n=nN使U=UN，测取If=f（IL）。
2、并励发电机实验
（1）观察自励过程
（2）测外特性 保持n=nN使Rf2=常数，测取U=f（IL）。
3、复励发电机实验
积复励发电机外特性 保持n=nN使Rf2＝常数，测取U＝f（IL）。
实验方法
1、他励直流发电机
按图2-3接线。图中直流发电机G选用DJ13，其额定值PN＝100W，UN＝200V，IN＝0.5A，nN＝1600r/min。校正直流测功机MG作为G的原动机（按他励电动机接线）。MG、G及TG由联轴器直接连接。开关S选用D51组件。Rf1选用D44的1800Ω变阻器，Rf2 选用D42的900Ω变阻器，并采用分压器接法。R1选用D44的180Ω变阻器。R2为发电机的负载电阻选用D42，采用串并联接法（900Ω与900Ω电阻串联加上900Ω与900Ω并联），阻值为2250Ω。当负载电流大于0.4 A时用并联部分，而将串联部分阻值调到最小并用导线短接。直流电流表、电压表选用D31、并选择合适的量程。
（1）测空载特性
1）把发电机G的负载开关S打开，接通控制屏上的励磁电源开关，将Rf2调至使G励磁电流最小的位置。
2）使MG电枢串联起动电阻R1阻值最大，Rf1阻值最小。仍先接通控制屏下方左边的励磁电源开关，在观察到MG的励磁电流为最大的条件下，再接通控制屏下方右边的电枢电源开关，起动直流电动机MG，其旋转方向应符合正向旋转的要求。
3）电动机MG起动正常运转后，将MG电枢串联电阻R1调至最小值 ，将MG的电枢电源电压调为220V，调节电动机磁场调节电阻Rf1，使发电机转速达额定值，并在以后整个实验过程中始终保持此额定转速不变。

图2－3直流他励发电机接线图
4）调节发电机励磁分压电阻Rf2，使发电机空载电压达U0＝1.2UN为止。
5）在保持n=nN＝1600r/min条件下，从U0＝1.2UN 开始，单方向调节分压器电阻Rf2使发电机励磁电流逐次减小，每次测取发电机的空载电压U0和励磁电流If，直至If＝0（此时测得的电压即为电机的剩磁电压）。
6）测取数据时U0＝UN和If＝0两点必测，并在U0＝UN 附近测点应较密。
7）共测取7～8组数据，记录于表2-2中
表2-2 n=nN＝1600r/min IL=0
U0（V）

If（mA）

（2）测外特性
1）把发电机负载电阻R2调到最大值，合上负载开关S。
2）同时调节电动机的磁场调节电阻Rf1，发电机的分压电阻Rf2 和负载电阻R2使发电机的IL＝IN，U＝UN，n=nN，该点为发电机的额定运行点，其励磁电流称为额定励磁电流IfN，记录该组数据。
3）在保持n=nN和If＝IfN 不变的条件下，逐次增加负载电阻R2，即减小发电机负载电流IL，从额定负载到空载运行点范围内，每次测取发电机的电压U和电流IL，直到空载（断开开关S，此时IL=0），共取6-7组数据，记录于表2-3中。
表2-3 n＝nN＝ r/min If＝IfN＝ mA
U（V）

IL（A）

（3）测调整特性
1）调节发电机的分压电阻Rf2，保持n=nN，使发电机空载达额定电压。
2）在保持发电机n=nN条件下，合上负载开关S，调节负载电阻R2，逐次增加发电机输出电流IL，同时相应调节发电机励磁电流If，使发电机端电压保持额定值U＝UN。
3）从发电机的空载至额定负载范围内每次测取发电机的输出电流IL和励磁电流If，共取5-6组数据记录于表2-4中。
表2-4 n=nN＝ r/min U＝UN＝ V
IL（A）

If（mA）

2、并励发电机实验
（1）观察自励过程
1）先切断电枢电源，然后断开励磁电源使电机MG停机，同时将启动电阻调回最大值，磁场调节电阻调到最小值为下次启动做好准备。在断电的条件下将发电机G的励磁方式从他励改为并励，接线如图2-4所示。Rf2选用D42的900Ω电阻两只相串联并调至最大阻值，打开开关S。
2）先接通励磁电源，然后启动电枢电源，使电动机起动。调节电动机的转速，使发电机的转速n=nN，用直流电压表测量发电机是否有剩磁电压，若无剩磁电压，可将并励绕组改接成他励方式进行充磁。
3）合上开关S逐渐减小Rf2，观察发电机电枢两端的电压，若电压逐渐上升，说明满足自励条件。如果不能自励建立电压，将励磁回路的两个插头对调即可。
4）对应着一定的励磁电阻，逐步降低发电机转速，使发电机电压随之下降，直至电压不能建立，此时的转速即为临界转速。
（2）测外特性

图2－4直流并励发电机接线图
1）按图2-4接线。调节负载电阻R2到最大,合上负载开关S。
2）调节电动机的磁场调节电阻Rf1、发电机的磁场调节电阻Rf2和负载电阻R2，使发电机的转速、输出电压和电流三者均达额定值，即n=nN，U=UN，IL=IN。记录此时的励磁电流If值，即为额定励磁电流IfN。
3）保持额定值时的Rf2阻值及n=nN不变，逐次减小负载，直至IL=0，从额定到空载运行范围内每次测取发电机的电压U和电流IL
4）共取6-7组数据,记录于表2-5中。
表2-5 n＝nN＝ r/min Rf2=常值
U（V）

IL（A）

3、复励发电机实验
（1）积复励和差复励的判别
1）接线如图2-5所示，Rf2选用D42的1800Ω阻值。C1、C2为串励绕组。
2）合上开关S1将串励绕组短接，使发电机处于并励状态运行，按上述并励发电机外特性试验方法，调节发电机输出电流IL=0.5IN
3）打开短路开关S1,在保持发电机n, Rf2 和R2 不变的条件下,观察发电机端电压的变化,若此时电压升高即为积复励,若电压降低则为差复励。
4）如果想改变励磁方式（积复励、差复励）只要对调串励绕组接线插头C1,C2即可。
（2）积复励发电机的外特性

图2－5直流复励发电机接线图
1）实验方法与测取并励发电机的外特性相同。先将发电机调到额定运行点，n=nN，U=UN，IL=IN。记录此时的励磁电流If值，即为额定励磁电流IfN。
2）保持此时的Rf2和n=nN不变，逐次减小发电机负载电流，直至IL=0。
3）从额定负载到空载范围内，每次测取发电机的电压U和电流IL，共取6-7组数据，记录于表2-6中。

表2-6 n＝nN＝ r/min Rf2=常数
U（V）

IL（A）

注意事项
1、直流电动机MG起动时，要注意须将R1调到最大，Rf1调到最小，先接通励磁电源，观察到励磁电流If1为最大后，再接通电枢电源，使MG起动运转。起动完毕，应将R1调到最小。
2、做外特性时，当电流超过0.4A时,R2中串联的电阻调至零并用导线短接,以免电流过大引起变阻器损坏。
四、 实验思考题
1、根据空载实验数据,作出空载特性曲线,由空载特性曲线计算出被试电机的饱和系数和剩磁电压的百分数。
2、在同一坐标纸上绘出他励、并励和复励发电机的三条外特性曲线。分别算出三种励磁方式的电压变化率： 并分析差异原因。
3、绘出他励发电机调整特性曲线，分析在发电机转速不变的条件下，为什么负载增加时，要保持端电压不变，必须增加励磁电流的原因。
4、并励发电机不能建立电压有哪些原因？
5、在发电机一电动机组成的机组中，当发电机负载增加时，为什么机组的转速会变低？为了保持发电机的转速n=nN，应如何调节？

实验三 单相变压器
一、 实验目的及原理
1、通过空载和短路实验测定变压器的变比和参数。
2、通过负载实验测取变压器的运行特性。
二、 实验用品及设备
1、实验设备
序号
型 号
名 称
数 量
1
D33
数/模交流电压表
1件
2
D32
数/模交流电流表
1件
3
D34-3
智能型功率、功率因数表
1件
4
DJ11
三相组式变压器
1件
5
D42
三相可调电阻器
1件
6
D43
三相可调电抗器
1件
7
D51
波形测试及开关板
1件
2、屏上排列顺序
D33、DJ11、D32、D34-3、D51、D42、D43
三、 实验内容及步骤
实验项目：
1、空载实验：测取空载特性U0=f(I0)，P0=f(U0) , cosφ0=f(U0)。
2、短路实验：测取短路特性UK=f(IK)，PK=f(IK), cosφK=f(IK)
3、负载实验：
（1）纯电阻负载，保持U1=UN，cosφ2=1的条件下，测取U2=f(I2)。
（2）阻感性负载
保持U1=UN，cosφ2=0.8的条件下，测取U2=f(I2)。
实验步骤：

图3-1 空载实验接线图
1、空载实验
（1）在三相调压交流电源断电的条件下，按图3-1接线。被测变压器选用三相组式变压器DJ11中的一只作为单相变压器，其额定容量 PN=77V·A，U1N/U2N=220/55V，I1N/I2N=0.35/1.4A。变压器的低压线圈a、x接电源，高压线圈A、X开路。
（2）选好所有测量仪表量程。将控制屏左侧调压器旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。
（3）合上交流电源总开关，按下“启动”按钮，便接通了三相交流电源。调节三相调压器旋钮，使变压器空载电压U0=1.2UN ，然后逐次降低电源电压，在1.2～0.3UN 的范围内，测取变压器的U0、I0、P0。
（4）测取数据时，U=UN点必须测，并在该点附近测的点较密，共测取数据7-8组。记录于表3-1中。
（5）为了计算变压器的变比，在UN以下测取原方电压的同时测出副方电压数据也记录于表3-1中。
表3-1
序号
实 验 数 据
计算数据
U0(V)
I0(A)
P0(W)
UAX(V)
cosφ0

4、短路实验
（1）按下控制屏上的“停止”按钮，切断三相调压交流电源，按图3-2接线（以后每次改接线路，都要关断电源）。将变压器的高压线圈接电源，低压线圈直接短路。

图3-2 短路实验接线图
（2）选好所有测量仪表量程，将交流调压器旋钮调到输出电压为零的位置。
（3）接通交流电源，逐次缓慢增加输入电压，直到短路电流等于1.1IN 为止，在(0.2～1.1)IN范围内测取变压器的UK、IK、PK
（4）测取数据时，IK=IN点必须测，共测取数据6-7组记录于表3-2中。实验时记下周围环境温度(℃)。
表3-2 室温 ℃
序号
实 验 数 据
计 算 数 据
UK（V）
IK（A）
PK（W）
cosφK

5、负载实验
实验线路如图3-3所示。变压器低压线圈接电源，高压线圈经过开关S1和S2，接到负载电阻RL和电抗XL上。RL选用D42上4只900Ω变阻器相串联共3600Ω阻值，XL选用D43，功率因数表选用D34-3，开关S1和S2选用D51挂箱

图3-3 负载实验接线图
（1）纯电阻负载
1）将调压器旋钮调到输出电压为零的位置，S1、S2打开，负载电阻值调到最大。
2）接通交流电源，逐渐升高电源电压，使变压器输入电压U1=UN
3）保持U1=UN，合上S1，逐渐增加负载电流，即减小负载电阻RL的值，从空载到额定负载的范围内，测取变压器的输出电压U2和电流I2。
4）测取数据时，I2=0和I2=I2N=0.35A必测，共取数据6-7组，记录于表3-3中。
表3-3 cosφ2=1 U1=UN= V
序 号

U2（V）

I2（A）

（2）阻感性负载（cosφ2=0.8）
1）用电抗器XL和RL并联作为变压器的负载，S1、S2打开，电阻及电抗值调至最大。
2）接通交流电源，升高电源电压至U1=U1N，且保持不变。
3）合上S1、S2，在保持U1=UN及cosφ2=0.8条件下，逐渐增加负载电流，从空载到额定负载的范围内，测取变压器U2和I2。
4）测取数据时，其I2=0，I2=I2N两点必测，共测取数据6-7组记录于表3-4中。

表3-4 cosφ2=0.8 U1=UN= V
序 号

U2（V）

I2（A）

【注意事项】
1、在变压器实验中，应注意电压表、电流表、功率表的合理布置及量程选择。
2、 短路实验操作要快，否则线圈发热引起电阻变化。
四、 实验思考题
1、计算变比
由空载实验测变压器的原副方电压的数据，分别计算出变比，然后取其平均值作为变压器的变比K。
K=UAX/Uax
2、绘出空载特性曲线和计算激磁参数
（1）绘出空载特性曲线U0=f(I0)，P0=f(U0)，cosφ0=f(U0)。
式中：
（2）计算激磁参数
从空载特性曲线上查出对应于U0=UN时的I0和P0值，并由下式算出激磁参数

3、绘出短路特性曲线和计算短路参数
（1）绘出短路特性曲线UK=f(IK) 、PK=f(IK)、cosφK=f(IK)。（2）计算短路参数
从短路特性曲线上查出对应于短路电流IK=IN时的UK和PK值由下式算出实验环境温度为θ(℃)时的短路参数。

折算到低压方：

由于短路电阻rK随温度变化，因此，算出的短路电阻应按国家标准换算到基准工作温度75℃时的阻值。

式中：234.5为铜导线的常数,若用铝导线常数应改为228。
计算短路电压(阻抗电压)百分数

IK=IN时短路损耗PKN= IN2rK75℃
4、利用空载和短路实验测定的参数，画出被试变压器折算到低压方的“T”型等效电路。
要分离一次侧和二次侧电阻，可用万用表测出每侧的直流电阻，设R/1为一次绕组的直流电阻折算到二次侧的数值，R2为二次绕组的直流电阻。rk已折算到二次侧应有

联立方程组求解可得r/1及r2。一次侧和二次侧的漏阻抗无法用实验方法分离通常取X/1=X2=
5、变压器的电压变化率
（1）绘出cosφ2=1和 cosφ2=0.8两条外特性曲线U2=f(I2)，由特性曲线计算出I2=I2N 时的电压变化率

（2）根据实验求出的参数，算出I2=I2N、cosφ2=1和I2=I2N、cosφ2=0.8时的电压变化率Δu。

将两种计算结果进行比较,并分析不同性质的负载对变压器输出电压U2的影响。
6、绘出被试变压器的效率特性曲线
(1)用间接法算出cosφ2=0.8不同负载电流时的变压器效率,记录于表3-5中。

式中：
PKN为变压器IK=IN时的短路损耗(W)；
P0为变压器U0=UN 时的空载损耗(W)。
为副边电流标么值

表3-5 cosφ2=0.8 P0= W PKN= W
I*2
P2(W)
η
0.2

0.4

0.6

0.8

1.0

1.2

(2)由计算数据绘出变压器的效率曲线η=f(I*2)。
(3)计算被试变压器η=ηmax时的负载系数βm。

实验四 三相变压器
一、 实验目的及原理
1、通过空载和短路实验，测定三相变压器的变比和参数。
2、通过负载实验，测取三相变压器的运行特性。

二、 实验用品及设备
1、实验设备
序号
型 号
名 称
数 量
1
D33
数/模交流电压表
1件
2
D32
数/模交流电流表
1件
3
D34-3
智能型功率、功率因数表
1件
4
DJ12
三相心式变压器
1件
5
D42
三相可调电阻器
1件
6
D51
波形测试及开关板
1件
2、屏上排列顺序
D33、D32、DJ12、D34－3、D51、D42

三、 实验内容及步骤
实验项目
1、测定变比
2、空载实验
测取空载特性U0L=f(I0L)，P0=f(U0L), cosφ0=f(U0L)。
3、短路实验
测取短路特性UKL=f(I
