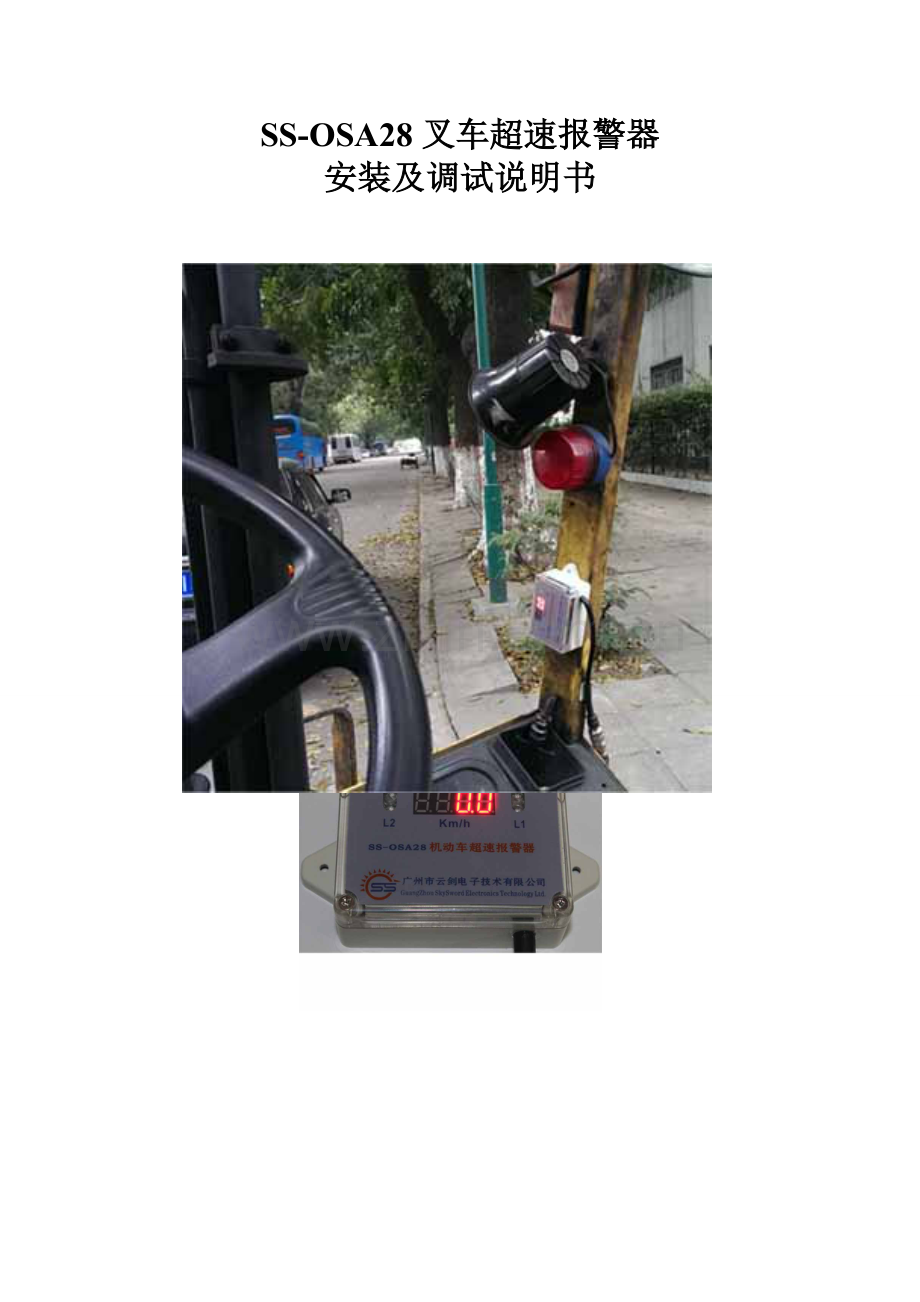

SS-OSA28叉车超速报警器
安装及调试说明书

首先非常感谢您选择SS-OSA28叉车超速报警器！
随着我国市场经济的深入和人民生活水平的不断提高，安全将越来越为现代人所重视，安全法律法规也不断出台，相关安全的产品也不断涌现，厂内机动车的安全问题同样不容忽视，SS-OSA28叉车超速报警器正是为此而开发的微电脑智能电子产品。
SS-OSA28具有速度显示，两级超速报警，倒车语音，保养提醒、系好安全带、超速锁定功能。SS-OSA28超速报警可有效的杜绝司机超速行为，为安全生产奠定基础。
当司机开启电源开关后报警器将发出“您好，请系好安全带”的语音提示。当叉车的速度达到最高设定值时SS-OSA28面板的红色指示灯点亮，３秒后如速度仍超过设定值它会大声的喊“超速，请注意”。提示周围人员僻让 高速行驶的叉车，同时也促使司机在规定速度内行驶，如司机超速的时间大于15秒(该值可根据需要修改)，将锁定报警语音。一旦超速锁定，需要用遥控器才能解锁。
    SS-OSA28超速报警器由主机、警号、警灯、转速传感器、遥控器、连接电缆等组成。主机可安装在叉车前护顶架上便于司机观察叉车速度，主机面板上绿色L1为低速（第一级报警）指示灯，红色L2为高速（第二级报警）指示灯，为叉车增添几份科技感。

一、安装主机

拨掉叉车锁匙开关，将主机安装在司机便于观察的位置如叉车的前柱上或前横板上如图所示，在叉车的保险座上找一个备用的保险管或保险片座，将报警器的电源正极线（红色）接至备用保险座上并换上一个２安的保险管，超速报警器的负线（白色）接外壳即可。

二、安装速度传感器
将叉车的门架升高并用绳索锁紧，在驱动桥的盘齿的齿轮位置用电钻钻一个6.8毫米的孔，再用８毫米的细牙丝功功牙，将接近开关用手轻轻拧到碰触齿轮再退回1圈即可，再将锁紧螺母锁紧（注意不要太大力拧，否则容易断裂）将接近开关的棕色线与主机的红色对接，接近开关的黑色与主机的白色对接，接近开关的蓝色线与屏蔽线对接，接好后用扎带固定电线。

三、安装警灯及警号

将警灯警号安装在叉车的护顶架横梁上,如图所示，将其引线与主机的警灯警号输出线联接好，注意红色为正白色为负不可接错，将细的黑色线为倒车线接到倒车灯的正线。
四、 遥控器
采用4键遥控器，各键功能如下：
A+B组合: 进入设置模式
C键: 数值增加
D键: 数值减少
A键: 退出设置模式 (返回)
B键: 确定/进入
C+D组合: 解锁(解除超速语音提示及保养提示)

五、主机4位LED数码管
正常工作时显示车速，在进入设置模式后，第1位显示功能代码，按“C键”或“D键”，循环显示不同的功能代码，再按“B键”进入相应的功能设置后，LED数码管显示相应的参数。功能代码如下所示：
P: 学习功能，设置脉冲数
L: 设置低速报警速度(一级报警值)
H: 设置高速报警速度(二级报警值)
C: 设置保养周期小时数
d: 设置超速锁定时间
b: 设置是否开启主机上的L1和L2指示灯
A: 设置是否开启系安全带提示

六、报警器参数设置
１、测定5米距离的脉冲数：
在平直的道路上量一段5米距离并作好标记，将叉车开致起始线后停下。
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示“P”后，再按“B键”即进入脉冲数设置、并显示原设定值。
叉车开始缓慢行走，期间，数码管显示读到的相应脉冲数，到达5米终点后停止行走，按下遥控器“B键”确定，再按遥控器“A键”退出脉冲数设置，系统自动保存该脉冲数。
２、设置低速报警速度(一级报警值)：
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示“L”后，再按“B键”即进入低速报警速度设置、并显示原设定值。
按下C或D键不松开，直至数码管上显示的值到达预定值时，松开C键或D键，再按“B键”确定，报警器自动保存该设定值。
当叉车的速度达到低速报警速度(一级报警值)时，主机绿色L1 指示灯闪亮(亮0.2秒关0.8秒循环)，外接警灯则以每秒1次的频率闪烁，这过程会一直维持到速度降到设定的低速报警速度以下时才结束。期间，如果速度继续增加，达到高速报警速度(二级报警值)时，则进入二级报警。
３、设置高速报警速度(二级报警值)：
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示“H”后，再按“B键”即进入高速报警速度设置、并显示原设定值。
按下C或D键不松开，直至数码管上显示的值到达预定值时，松开C键或D键，再按“B键”确定，报警器自动保存该设定值。
当叉车达到低速报警后，如果速度继续增加，当其速度超过高速报警速度(二级报警值)时，主机红色L2指示灯闪亮(亮0.2秒关0.1秒，再亮0.2秒关0.5秒循环)，外接警灯则以每秒1次的频率闪烁，并启动“超速请注意”语音报警, 这过程会一直维持到速度降到设定的高速报警速度以下时才结束。期间，如果继续超速持续时间达到一定的值(即超速锁定时间，如10秒)，系统将锁定语音报警。
系统一旦锁定语音报警，即使叉车停下，语音报警也不会停止，此时LED数码管上显示锁定时的速度，绿色L1指示灯和红色L2指示灯同时闪亮。要解除超速锁定，只有按同时按下遥控器的C键和D键5秒才能解除。
４、设置保养周期小时数：
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示“C”后，再按“B键”即进入保养周期小时数设置、并显示原设定值。
按下C或D键不松开，直至数码管上显示的值到达预定值时，松开C键或D键，再按“B键”确定，报警器自动保存该设定值。
在启动叉车时，当叉车累计使用时间达到保养周期小时数后，报警器将发出“叉车已到保养周期”的提示语音。此时，为安全起见，应立刻对叉车进行检修和保养，在完成保养后，同时按遥控器的C键和D键解除保养提示，并把叉车的累计使用时间清0，叉车又重新进行另一个保养周期的计时。
５、超速锁定时间设置：
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示“d”后，再按“B键”即进入超速锁定时间设置、并显示原设定值。
按下C或D键不松开，直至数码管上显示的值到达预定值时，松开C键或D键，再按“B键”确定，报警器自动保存该设定值。
当叉车行驶速度超过高速报警速度(二级报警值)，且持续时间达到超速锁定时间时，报警器即被锁定。
报警器在超速锁定状态，警号不停播放“超速请注意”的语音报警、绿色L1指示灯和红色L2指示灯交替闪烁(绿色LED亮0.2秒关0.1秒亮0.2秒关0.5秒，红色LED亮 0.2秒关0.1秒亮0.2秒关0.5秒循环)、数码管上显示锁定时的叉车速度。
叉车超速一旦被锁定，只有通过遥控器才能解锁(同时按下遥控器的C键和D键3秒)。
６、设置是否开启主机上的L1(绿色)和L2(红色)指示灯：
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示“b”后，再按“B键”即进入L1(绿色)和L2(红色)指示灯设置状态、并显示原设定值。
当数码管上显示on时，表示开启L1和L2指示灯，在叉车超速时，报警器上的L1和L2指示灯闪亮；当数码管上显示oFF时，表示关闭L1和L2指示灯。
按下C或D键，改变数码管上的显示(on或oFF)，按“B键”确定，报警器自动保存该设置。

７、设置是否开启系安全带提示：
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示“A”后，再按“B键”即进入系安全带提示设置状态、并显示原设定值。
当数码管上显示on时，表示开启系安全带提示，在叉车启动时，报警器播放一次“请系好安全带”的提示语音；当数码管上显示oFF时，表示关闭系安全带提示。
按下C或D键，改变数码管上的显示(on或oFF)，按“B键”确定，报警器自动保存该设置。

七、报警器配件

报警器主机

测速传感器

警号

警灯

八、连接电缆排列
插针排列
功 能
说 明
1
电源 +
接电源正线（红色）
2
信号+（红色）
到接近开关棕色线
3
信号（白色）
到接近开关黑色线
4
警灯 +
接警灯红色线
5
警灯 —
接警灯黑色线
6
喇叭 +
接警号红线
7
喇叭 —
接警号黑线
8
电源 —
接电源负线
9
倒车+
接倒车灯或倒档开关
注：在接线时分清正负极否则烧坏器件。
