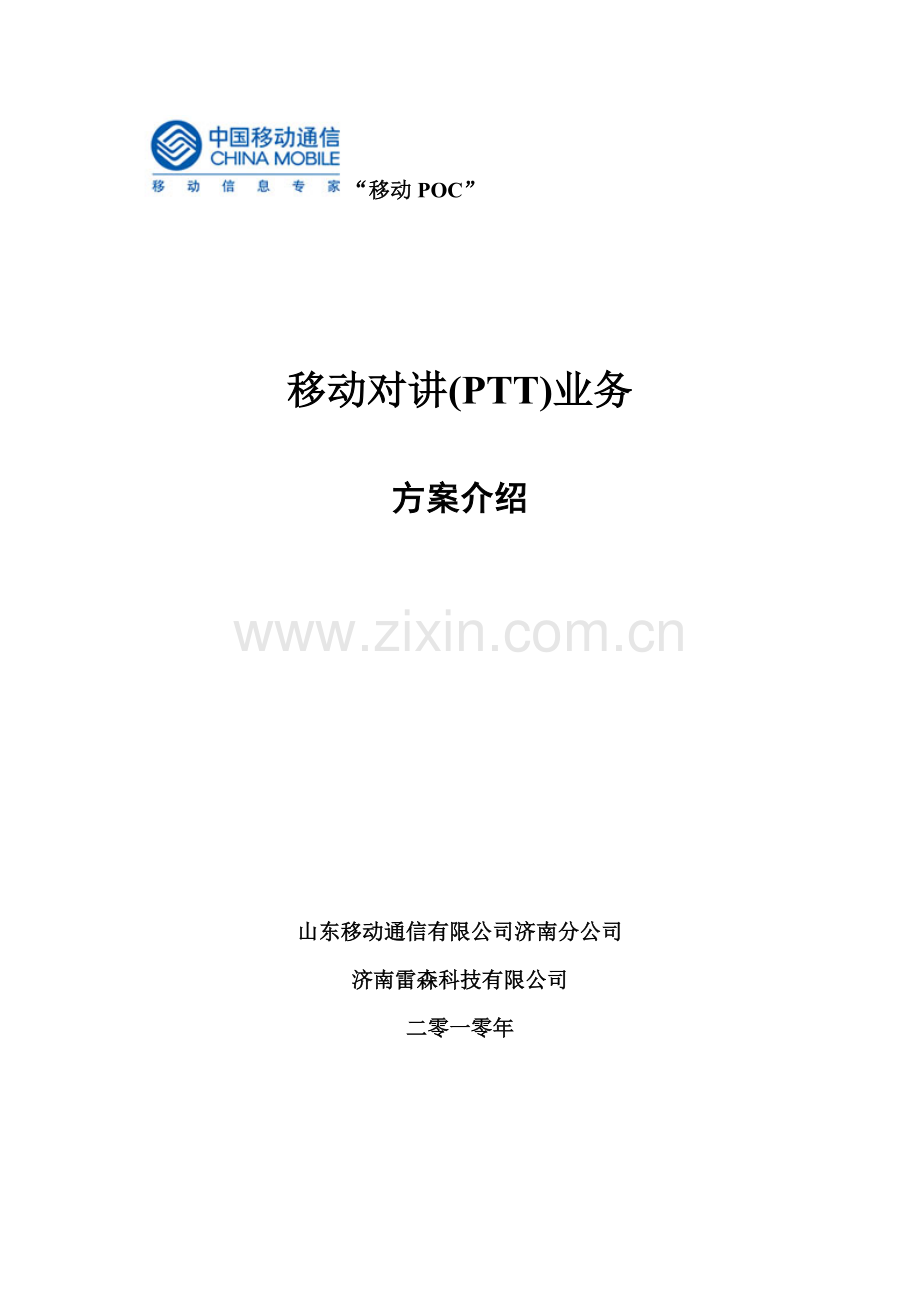

移动对讲PTT业务技术方案.doc

“移动POC”

移动对讲(PTT)业务

方案介绍

山东移动通信有限公司济南分公司
济南雷森科技有限公司
二零一零年

目录
1. 业务概述 3
2. 业务介绍 3
3. 功能特点 4
3.1. 自由、方便的多级频道设置 4
3.2. 丰富的应用权限设置 4
3.3. 与地理位置无关的无线集群对讲 5
3.4. 紧急情况一键报警 5
3.5. GPS巡更自动化 6
4. 手持对讲终端 7
4.1. 终端设备图 7
4.2. 终端设备参数 7
5. 各种对讲方式的对比 8

1. 业务概述
根据铁路、城市交通、监狱、出租、城市执法等行业的要求和具体情况，山东移动联合济南雷森科技有限公司，率先推出了基于IP的“移动对讲(PTT)”业务。本业务针对办公对讲调度和应急对讲调度提出了全方位的解决方案，可以广泛的应用于集团对讲调度、抗灾救险、工作联系等场合。
“移动对讲(PTT)”调度业务利用中国移动的TD-SCDMA / EDGE/GPRS无线网络和互联网技术，可以方便的实现无线群组对讲、单呼、执法录音取证、紧急情况一键报警、GPS巡更自动化5大功能，确保工作人员的通信畅通。本功能充分利用中国移动无线通信技术将以前的多个终端设备集成于一身，大大减少了投资，方便了使用，部分消除了信息孤岛现象，采用具备国有知识产权的技术进行开发，具备较高的安全性和灵活性，是管理通信自动化的一大进步。
2. 业务介绍
“移动对讲(PTT)”业务是一种基于公众蜂窝移动通信网络的即按即说业务，基于2.5G或3G TD网络，通过半双工VoIP技术来实现通信，类似现有集群通话。使用POC业务，用户只需像使用对讲机一样按一个键而无需进行拨号就可以快捷、直接地与任何地方的多个用户进行“点多点”和“点对多”的即时通信。

（“监管通”网络拓扑图）

3. 功能特点
3.1. 自由、方便的多级频道设置
从领导层到基层，分层次设置，权限由高到低。开放用户根据需要设置。同时兼顾各科室部门的垂直管理通话需要。
3.2. 丰富的应用权限设置
不受限制的用户，可以开放手机通话功能，让终端即是一部对讲机又是一部电话机，便于随身携带和及时应用。无论对讲还是手机通话，都不受距离和地理位置的限制。
受限用户，可以将手机通话功能屏蔽，只要开机自动进入对讲程序，不论是否更换手机号，都只能在设定好的权限频道内对讲。

3.3. 与地理位置无关的无线集群对讲
l “移动对讲（PTT）”基于IP技术，组网方式不受局限，有线、无线可根据需要选择。可以方便的实现PC与终端、终端与终端的对讲。
l “移动对讲（PTT）”真正做到了无需任何形式的拨号，按键即可通话，通讯距离远，不串台，语音清晰，不受任何干扰。无论你身在何处，只要有中国移动网络覆盖到的地方，都可以实现对讲。
l “移动对讲（PTT）”通过设置不同的频道，进行对讲，频道间通信完全独立，不存在任何干扰的问题。
l “移动对讲（PTT）”用户可以在授权范围内各个通信频道内进行切换。
3.4. 紧急情况一键报警
用户在碰到紧急情况时，按住报警键3秒钟，终端进入报警状态，终端会将自己的GPS位置信息自动上报给监控终端，同时进入语音监听状态，方便监控值班人员进行调度，及时处理紧急情况。

3.5. GPS巡更自动化
进入巡更状态后，终端自动自己的位置信息定时发送至监控后台，便于调度员掌握巡更人员动态，在出现危险情况时可以及时处理。

4. 手持对讲终端
4.1. 终端设备图

4.2. 终端设备参数
性能
中央处理器
ARM9（460MHZ）
内存
256MB Flash ROM + 128MB SDRAM
存储卡
SD 卡
工作电源
电池
3.7V 2000mAH 锂离子充电电池
电源适配器
输出: DC5V，500mA；输入: AC100~240V，50~60Hz
工作时间
300+小时（待机）
警示
音频扬声器/振动器/三色LED
语音通话
内置麦克风/蓝牙耳机/3.5寸耳机
无线通信
无线语音通信
900/1800MHZ

无线广域网络
GPRS/EDGE
无线个人网络
Bluetooth标准V2.0 + EDR
实体特性
显示屏
尺寸
3.2寸
点阵
QVGA（240X320）　
材质
TFT 支持触摸
键盘
侧键+电源键+Reset+正面键盘共 30 个按键
LED
三色：橙、红、蓝
充电/PC接口
mini USB接口

5. 各种对讲方式的对比
对比项
传统模拟对讲机
传统数字集群对讲机
移动对讲（PTT）
传输距离
200米~5公里
视基站覆盖面积，一般不会超过1个城市
全国
盲点
多
视基站覆盖情况
在移动信号覆盖范围内没有盲点
串台
多
少
无
可扩展性
难
比较难
采用智能操作系统，容易扩展各种应用
基站投资
无
巨大，青岛公安投资1650万
无
对讲机价格
200~4000
视传输距离和品牌有很大的价格区间
4500~6000
1600~2000
架设周期
小
大
小
维护工作量
小
非常大
小
延时
20毫秒
50~200毫秒
2~3秒
频点申请
需要
需要
不需要
