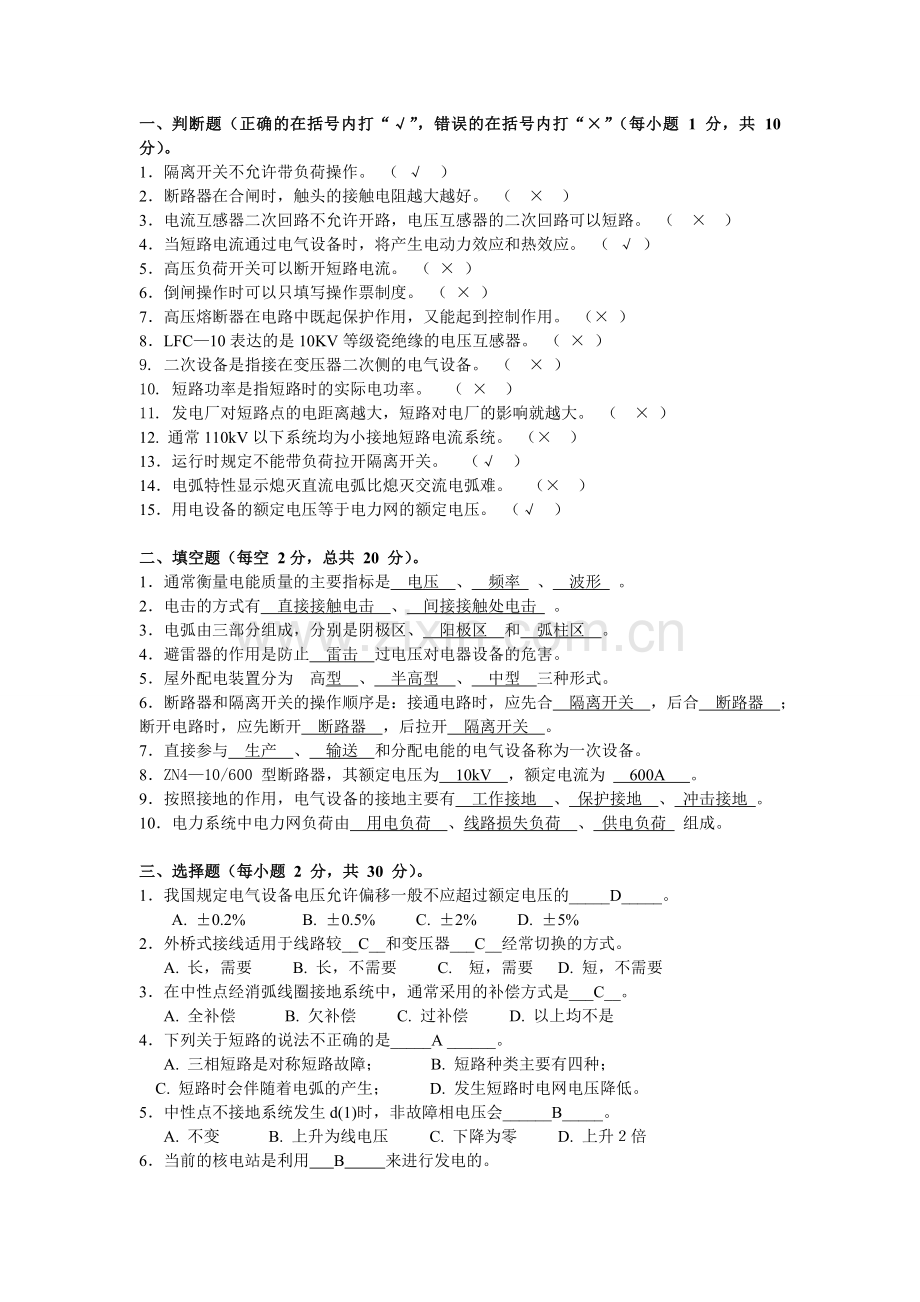

一、 判断题（正确的在括号内打“√”，错误的在括号内打“×”（每小题 1 分，共 10 分）。
1．隔离开关不允许带负荷操作。 （ √ ）
2．断路器在合闸时，触头的接触电阻越大越好。 （ × ）
3．电流互感器二次回路不允许开路，电压互感器的二次回路可以短路。 （ × ）
4．当短路电流通过电气设备时，将产生电动力效应和热效应。 （ √ ）
5．高压负荷开关可以断开短路电流。 （ × ）
6．倒闸操作时可以只填写操作票制度。 （ × ）
7．高压熔断器在电路中既起保护作用，又能起到控制作用。 （× ）
8．LFC—10表达的是10KV等级瓷绝缘的电压互感器。 （ × ）
9. 二次设备是指接在变压器二次侧的电气设备。 （　× ）
10. 短路功率是指短路时的实际电功率。　（ ×　）
11. 发电厂对短路点的电距离越大，短路对电厂的影响就越大。 （　× ）
12. 通常110kV以下系统均为小接地短路电流系统。 （×　）
13．运行时规定不能带负荷拉开隔离开关。　（√　）
14．电弧特性显示熄灭直流电弧比熄灭交流电弧难。　（×　）
15．用电设备的额定电压等于电力网的额定电压。 （√　）

二、填空题（每空 2分，总共 20 分）。
1．通常衡量电能质量的主要指标是 电压 、 频率 、 波形 。
2．电击的方式有 直接接触电击 、 间接接触处电击 。
3．电弧由三部分组成，分别是阴极区、 阳极区 和 弧柱区 。
4．避雷器的作用是防止 雷击 过电压对电器设备的危害。
5．屋外配电装置分为 高型 、 半高型 、 中型 三种形式。
6．断路器和隔离开关的操作顺序是：接通电路时，应先合 隔离开关 ，后合 断路器 ；断开电路时，应先断开 断路器 ，后拉开 隔离开关 。
7．直接参与 生产 、 输送 和分配电能的电气设备称为一次设备。
8．ZN4—10/600 型断路器，其额定电压为 10kV ，额定电流为 600A 。
9．按照接地的作用，电气设备的接地主要有 工作接地 、 保护接地 、 冲击接地 。
10．电力系统中电力网负荷由 用电负荷 、线路损失负荷 、 供电负荷 组成。

三、选择题（每小题 2 分，共 30 分）。

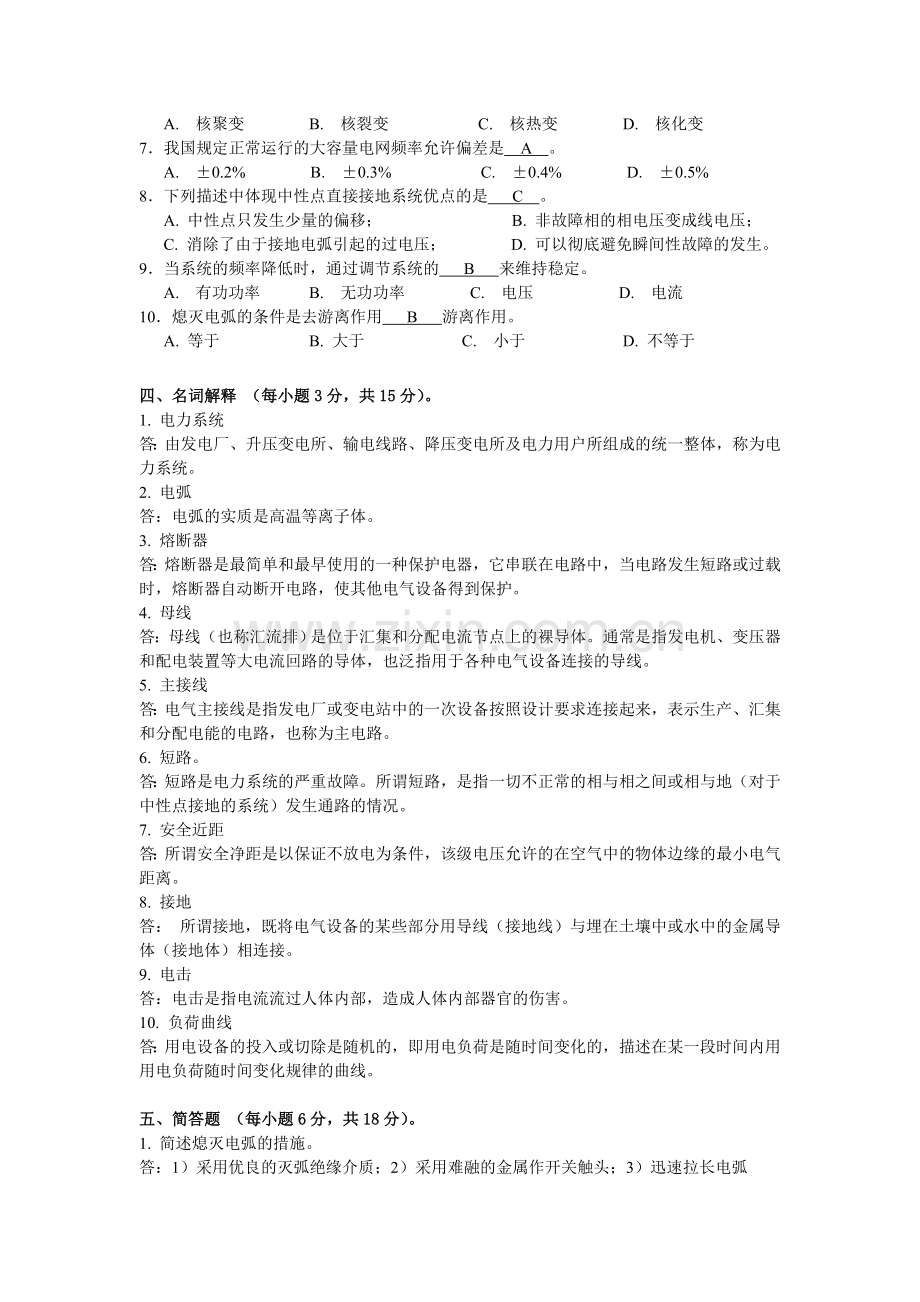

1．我国规定电气设备电压允许偏移一般不应超过额定电压的_____D_____。
　　A. ±0.2% B. ±0.5% C. ±2% D. ±5%
2．外桥式接线适用于线路较__C__和变压器___C__经常切换的方式。
A. 长，需要 B. 长，不需要 C. 短，需要 D. 短，不需要
3．在中性点经消弧线圈接地系统中，通常采用的补偿方式是___C__。
A. 全补偿 B. 欠补偿 C. 过补偿 D. 以上均不是
4．下列关于短路的说法不正确的是_____A ______。
A. 三相短路是对称短路故障； B. 短路种类主要有四种；
C. 短路时会伴随着电弧的产生； D. 发生短路时电网电压降低。
5．中性点不接地系统发生d(1)时，非故障相电压会______B_____。
　A. 不变 B. 上升为线电压 C. 下降为零 D. 上升２倍
6．当前的核电站是利用 B 来进行发电的。　　　　　　　
A. 核聚变　　　　B. 核裂变 C. 核热变　　　　D. 核化变
7．我国规定正常运行的大容量电网频率允许偏差是 A 。　
A. ±0.2%　　　　B. ±0.3% C. ±0.4%　　　　D. ±0.5%
8．下列描述中体现中性点直接接地系统优点的是 C 。　　
A. 中性点只发生少量的偏移； B. 非故障相的相电压变成线电压；
C. 消除了由于接地电弧引起的过电压； D. 可以彻底避免瞬间性故障的发生。
9．当系统的频率降低时，通过调节系统的 B 来维持稳定。
A. 有功功率　　　B. 无功功率 C. 电压　　　　　 D. 电流
10．熄灭电弧的条件是去游离作用 B 游离作用。
A. 等于 B. 大于 C. 小于 D. 不等于

四、名词解释 （每小题3分，共15分）。
1. 电力系统
答：由发电厂、升压变电所、输电线路、降压变电所及电力用户所组成的统一整体，称为电力系统。
2. 电弧
答：电弧的实质是高温等离子体。
3. 熔断器
答：熔断器是最简单和最早使用的一种保护电器，它串联在电路中，当电路发生短路或过载时，熔断器自动断开电路，使其他电气设备得到保护。
4. 母线
答：母线（也称汇流排）是位于汇集和分配电流节点上的裸导体。通常是指发电机、变压器和配电装置等大电流回路的导体，也泛指用于各种电气设备连接的导线。
5. 主接线
答：电气主接线是指发电厂或变电站中的一次设备按照设计要求连接起来，表示生产、汇集和分配电能的电路，也称为主电路。
6. 短路。
答：短路是电力系统的严重故障。所谓短路，是指一切不正常的相与相之间或相与地（对于中性点接地的系统）发生通路的情况。
7. 安全近距
答：所谓安全净距是以保证不放电为条件，该级电压允许的在空气中的物体边缘的最小电气距离。
8. 接地
答： 所谓接地，既将电气设备的某些部分用导线（接地线）与埋在土壤中或水中的金属导体（接地体）相连接。
9. 电击
答：电击是指电流流过人体内部，造成人体内部器官的伤害。
10. 负荷曲线
答：用电设备的投入或切除是随机的，即用电负荷是随时间变化的，描述在某一段时间内用用电负荷随时间变化规律的曲线。

五、简答题 （每小题6分，共18分）。
1. 简述熄灭电弧的措施。
答：1）采用优良的灭弧绝缘介质；2）采用难融的金属作开关触头；3）迅速拉长电弧
4）吹弧；5）利用短弧原理灭弧；6）磁吹； 7）利用固体介质的狭缝狭沟灭弧；
8）采用多断口灭弧；9）真空灭弧。
2.电气主接线的基本形式。
答：1）单母线接线 ；2）双母线接线 ；3）一台半断路器接线 ；4）桥形接线
5） 单元接线 ；6）多角形接线。
3. 短路电流计算的目的 。
答：计算短路电流的具体目的是：
① 选择有足够机械稳定和热稳定的电气设备；
② 合理配置各种继电保护和自动装置并正确整定其参数；
③ 设计和选择发电厂和电力系统主接线；
④ 进行电力系统暂态稳定计算，分析短路对用户的影响；
⑤ 确定输电线路对通讯的影响。
4. 电气设备选择的流程。
答：电气设备要能可靠地工作，必须经过严格的选择流程：
① 按正常工作条件进行的初选；
② 按正常使用环境进行的修正（针对初选）；
③ 按极端异常情况（短路状态）进行的校验（热稳定和动稳定）。
5. 确定电气主接线的方案具体步骤。
答:主接线方案拟定目的是确定发电厂、变电所的主接线方案。具体步骤如下：
① 根据发电厂、变电所和电网的具体情况，初步拟出与电网的地理接线图（包括：出接入点、出线回路数和出线电压等级等）；
② 根据原始资料进行负荷计算（包括：负荷大小及功率流向等）；
③ 主变压器的选择（包括：台数、运行方式、容量、型式及参数等）；
④ 根据电压等级初步拟定出各种满足技术基本要求的发电机电压侧、变压器高低压侧基本接线形式；
⑤ 对初步方案进行技术比较筛选出一种最佳的或两种相对较好的方案；
⑥ 若技术筛选出有两个方案时，需通过经济比较方法最后确认其中的一种最佳方案。
⑦ 确定最佳方案为主接线方案并绘制。

六、 分析题 （共14分）。
某水电站装机容量为2×8 MW,是地方电网的骨干电站。拟采用一回11OkV与电力系统相连，二回35kV线路，其中一回与附近一座变电所相连，另一回向工厂供电，电站无近区负荷。
1） 若采用如图所示的主接线方案，试分析其接线方式的原理。
2） 若采用如图所示的主接线方案，试分析该接线方式的特点。

答：1）① 由于水电站是地方骨干电站，且有两个升高电压等级110kV和35kV；
② 采用两台三绕组变压器，与发电机组成单元接线，容量分别为10MVA；
③ 110kV线路采用单母线接线；
④ 35kV侧接线也采用单母线接线；
⑤ 变压器可采用两台，分别接在，发电机电压分支线上。
2） 该接线的特点：单元接线具有较高的可靠性；两发电机与主变接成单元接线后，低压侧没有相互联系，不能形成相互结合，运行灵活性不够。

答：1）①采用一台三绕组变压器，同时扩大单元接线具有一定的可靠性，所以发电机电压侧可考虑采用扩大单元接线；
② 110kV出现采用变压器一线路单元接线；
③ 两回35kV出线采用单母线接线；
④ 两台厂用变压器分别接在发电机电压侧及35kV母线上；
2）该接线方式特点：具有一定的运行灵活性和可靠性，但当变压器发生故障时两台机组都无法运行；当一台机组停机、发生故障或检修时，造成变压器容量的浪费而增加损耗，经济性不好。

答：1）① 两台主变可并联运行的接线方式，110kV侧线路采用单母线接线；
② 35kV侧采用外桥接线；
③ 发电机电压侧采用正常运行不并列的单母线分段—变压器组接线，相当于桥形接线；
④ 两台厂用变压器分别接在发电机电压侧两段母线上。
2）该接线方式特点：发电机与变压器间采用分段联系，运行灵活、可靠性高；但低压侧增加了母线和三台断路器，经济性较差；线路保护较复杂。
