并网前单位工程调试报告.doc

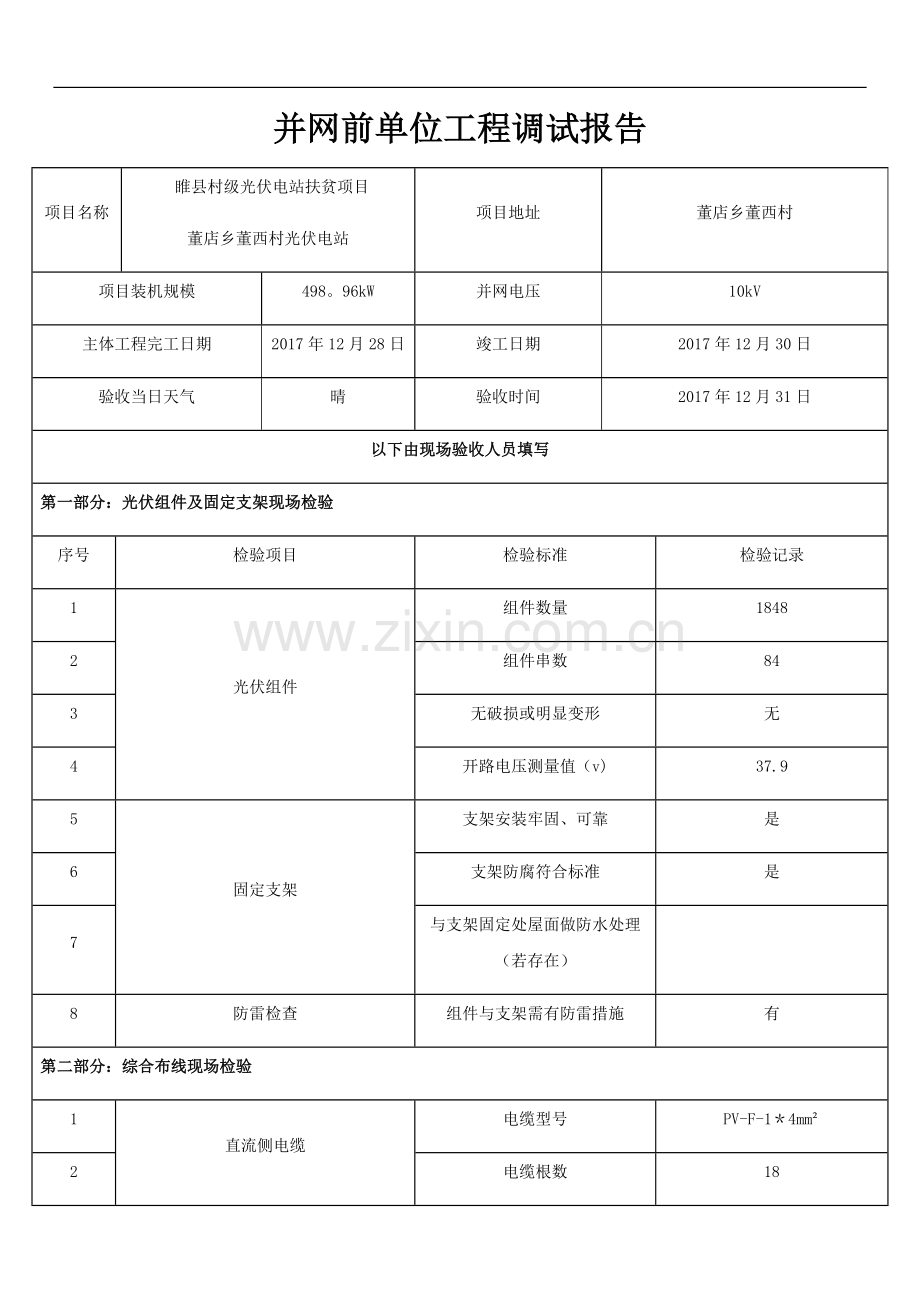

并网前单位工程调试报告
项目名称
睢县村级光伏电站扶贫项目
董店乡董西村光伏电站
项目地址
董店乡董西村
项目装机规模
498。96kW
并网电压
10kV
主体工程完工日期
2017年12月28日
竣工日期
2017年12月30日
验收当日天气
晴
验收时间
2017年12月31日
以下由现场验收人员填写
第一部分：光伏组件及固定支架现场检验
序号
检验项目
检验标准
检验记录
1
光伏组件
组件数量
1848
2
组件串数
84
3
无破损或明显变形
无
4
开路电压测量值（v)
37.9
5
固定支架
支架安装牢固、可靠
是
6
支架防腐符合标准
是
7
与支架固定处屋面做防水处理（若存在）

8
防雷检查
组件与支架需有防雷措施
有
第二部分：综合布线现场检验
1
直流侧电缆
电缆型号
PV-F-1＊4mm²
2
电缆根数
18
3
走线合理不杂乱
是
4
无明显暴露在外的部分
是
5
交流侧电缆
电缆型号
ZC—YJV22—0。6/1KV—3＊25+1＊16
6
电缆根数
1
7
走线合理不杂乱
是
8
无明显暴露在外的部分
是
第三部分：交直流配电箱现场检验
1
外观检查
外观无破损、箱体无明显变形
无
2
箱内检查
箱内无碎屑或遗留物等
无
3
内部元器件
元器件无松动、脱落
无
4
开关分合闸检查
开关分合闸灵活可靠
是
5
接地检查
需有可靠接地
是
6
防雷检查
直流侧与交流侧均有防雷设施
是
第四部分：逆变器现场检验
1
本体检查
厂家
古瑞瓦特
2
型号
50KW
3
外观检查
外观无划痕，柜体无明显变形
无
4
安装检查
安装牢固、可靠
是
5
电气连接检查
连接牢固，无松动
是
6
开关分合闸检查
开关分合闸灵活可靠
是
7
接地检查
需有可靠接地
是
8
人机界面检查
主要参数显示清晰明确
是
9
按键操作正常
是
第五部分:并网检查
1
逆变器并网检查
直流输入路数
9
2
直流电压（v）
714.5
3
交流电压(v）
380
4
瞬时功率(w）
43288
5
交流频率（Hz)
50
6
孤岛保护检查
网侧电源失电后能快速可靠断开
是
结论：

建设单位
施工单位
负责人：
日 期: 年 月 日
负责人：
(公章）
日 期：2017年12月31 日
并网前单位工程调试报告
项目名称
睢县村级光伏电站扶贫项目
董店乡王集村光伏电站
项目地址
董店乡王集村
项目装机规模
297kW
并网电压
10kV
主体工程完工日期
2017年12月28日
竣工日期
2017年12月30日
验收当日天气
晴
验收时间
2017年12月31日
以下由现场验收人员填写
第一部分:光伏组件及固定支架现场检验
序号
检验项目
检验标准
检验记录
1
光伏组件
组件数量
1100
2
组件串数
50
3
无破损或明显变形
无
4
开路电压测量值(v）
37。9
5
固定支架
支架安装牢固、可靠
是
6
支架防腐符合标准
是
7
与支架固定处屋面做防水处理（若存在)

8
防雷检查
组件与支架需有防雷措施
有
第二部分:综合布线现场检验
1
直流侧电缆
电缆型号
PV-F—1*4mm²
2
电缆根数
18
3
走线合理不杂乱
是
4
无明显暴露在外的部分
是
5
交流侧电缆
电缆型号
ZC—YJV22—0.6/1KV—3*25+1＊16
6
电缆根数
1
7
走线合理不杂乱
是
8
无明显暴露在外的部分
是
第三部分：交直流配电箱现场检验
1
外观检查
外观无破损、箱体无明显变形
无
2
箱内检查
箱内无碎屑或遗留物等
无
3
内部元器件
元器件无松动、脱落
无
4
开关分合闸检查
开关分合闸灵活可靠
是
5
接地检查
需有可靠接地
是
6
防雷检查
直流侧与交流侧均有防雷设施
是
第四部分：逆变器现场检验
1
本体检查
厂家
古瑞瓦特
2
型号
50KW
3
外观检查
外观无划痕，柜体无明显变形
无
4
安装检查
安装牢固、可靠
是
5
电气连接检查
连接牢固，无松动
是
6
开关分合闸检查
开关分合闸灵活可靠
是
7
接地检查
需有可靠接地
是
8
人机界面检查
主要参数显示清晰明确
是
9
按键操作正常
是
第五部分：并网检查
1
逆变器并网检查
直流输入路数
9
2
直流电压（v）
710
3
交流电压(v）
380
4
瞬时功率(w）
42250
5
交流频率(Hz）
50
6
孤岛保护检查
网侧电源失电后能快速可靠断开
是
结论：

建设单位
施工单位
负责人：
日 期： 年 月 日
负责人：
(公章）
日 期:2017年12月31 日
并网前单位工程调试报告
项目名称
睢县村级光伏电站扶贫项目
董店乡安楼村光伏电站
项目地址
董店乡董西村
项目装机规模
297kW
并网电压
10kV
主体工程完工日期
2017年12月28日
竣工日期
2017年12月30日
验收当日天气
晴
验收时间
2017年12月31日
以下由现场验收人员填写
第一部分：光伏组件及固定支架现场检验
序号
检验项目
检验标准
检验记录
1
光伏组件
组件数量
1100
2
组件串数
50
3
无破损或明显变形
无
4
开路电压测量值（v）
37。9
5
固定支架
支架安装牢固、可靠
是
6
支架防腐符合标准
是
7
与支架固定处屋面做防水处理（若存在）

8
防雷检查
组件与支架需有防雷措施
有
第二部分：综合布线现场检验
1
直流侧电缆
电缆型号
PV—F-1＊4mm²
2
电缆根数
18
3
走线合理不杂乱
是
4
无明显暴露在外的部分
是
5
交流侧电缆
电缆型号
ZC—YJV22-0.6/1KV—3*25+1＊16
6
电缆根数
1
7
走线合理不杂乱
是
8
无明显暴露在外的部分
是
第三部分:交直流配电箱现场检验
1
外观检查
外观无破损、箱体无明显变形
无
2
箱内检查
箱内无碎屑或遗留物等
无
3
内部元器件
元器件无松动、脱落
无
4
开关分合闸检查
开关分合闸灵活可靠
是
5
接地检查
需有可靠接地
是
6
防雷检查
直流侧与交流侧均有防雷设施
是
第四部分:逆变器现场检验
1
本体检查
厂家
古瑞瓦特
2
型号
50KW
3
外观检查
外观无划痕，柜体无明显变形
无
4
安装检查
安装牢固、可靠
是
5
电气连接检查
连接牢固，无松动
是
6
开关分合闸检查
开关分合闸灵活可靠
是
7
接地检查
需有可靠接地
是
8
人机界面检查
主要参数显示清晰明确
是
9
按键操作正常
是
第五部分：并网检查
1
逆变器并网检查
直流输入路数
9
2
直流电压(v)
710.5
3
交流电压（v）
380
4
瞬时功率（w）
41258
5
交流频率（Hz)
50
6
孤岛保护检查
网侧电源失电后能快速可靠断开
是
结论：

建设单位
施工单位
负责人：
日 期： 年 月 日
负责人：
(公章）
日 期：2017年12月31 日
并网前单位工程调试报告
项目名称
睢县村级光伏电站扶贫项目
董店乡阙庄村光伏电站
项目地址
董店乡阙庄村
项目装机规模
498。96kW
并网电压
10kV
主体工程完工日期
2017年12月28日
竣工日期
2017年12月30日
验收当日天气
晴
验收时间
2017年12月31日
以下由现场验收人员填写
第一部分：光伏组件及固定支架现场检验
序号
检验项目
检验标准
检验记录
1
光伏组件
组件数量
1848
2
组件串数
84
3
无破损或明显变形
无
4
开路电压测量值(v）
37.9
5
固定支架
支架安装牢固、可靠
是
6
支架防腐符合标准
是
7
与支架固定处屋面做防水处理（若存在）

8
防雷检查
组件与支架需有防雷措施
有
第二部分：综合布线现场检验
1
直流侧电缆
电缆型号
PV—F—1＊4mm²
2
电缆根数
18
3
走线合理不杂乱
是
4
无明显暴露在外的部分
是
5
交流侧电缆
电缆型号
ZC-YJV22-0.6/1KV—3*25+1＊16
6
电缆根数
1
7
走线合理不杂乱
是
8
无明显暴露在外的部分
是
第三部分:交直流配电箱现场检验
1
外观检查
外观无破损、箱体无明显变形
无
2
箱内检查
箱内无碎屑或遗留物等
无
3
内部元器件
元器件无松动、脱落
无
4
开关分合闸检查
开关分合闸灵活可靠
是
5
接地检查
需有可靠接地
是
6
防雷检查
直流侧与交流侧均有防雷设施
是
第四部分：逆变器现场检验
1
本体检查
厂家
古瑞瓦特
2
型号
50KW
3
外观检查
外观无划痕,柜体无明显变形
无
4
安装检查
安装牢固、可靠
是
5
电气连接检查
连接牢固,无松动
是
6
开关分合闸检查
开关分合闸灵活可靠
是
7
接地检查
需有可靠接地
是
8
人机界面检查
主要参数显示清晰明确
是
9
按键操作正常
是
第五部分：并网检查
1
逆变器并网检查
直流输入路数
9
2
直流电压(v)
714。5
3
交流电压（v）
380
4
瞬时功率（w）
43288
5
交流频率(Hz）
50
6
孤岛保护检查
网侧电源失电后能快速可靠断开
是
结论：

建设单位
施工单位
负责人：
日 期： 年 月 日
负责人:
(公章)
日 期:2017年12月31 日
并网前单位工程调试报告
项目名称
睢县村级光伏电站扶贫项目
董店乡帝东村光伏电站
项目地址
董店乡帝东村
项目装机规模
498。96kW
并网电压
10kV
主体工程完工日期
2017年12月28日
竣工日期
2017年12月30日
验收当日天气
晴
验收时间
2017年12月31日
以下由现场验收人员填写
第一部分:光伏组件及固定支架现场检验
序号
检验项目
检验标准
检验记录
1
光伏组件
组件数量
1848
2
组件串数
84
3
无破损或明显变形
无
4
开路电压测量值（v)
37.9
5
固定支架
支架安装牢固、可靠
是
6
支架防腐符合标准
是
7
与支架固定处屋面做防水处理（若存在)

8
防雷检查
组件与支架需有防雷措施
有
第二部分:综合布线现场检验
1
直流侧电缆
电缆型号
PV-F—1＊4mm²
2
电缆根数
18
3
走线合理不杂乱
是
4
无明显暴露在外的部分
是
5
交流侧电缆
电缆型号
ZC-YJV22—0。6/1KV—3＊25+1＊16
6
电缆根数
1
7
走线合理不杂乱
是
8
无明显暴露在外的部分
是
第三部分:交直流配电箱现场检验
1
外观检查
外观无破损、箱体无明显变形
无
2
箱内检查
箱内无碎屑或遗留物等
无
3
内部元器件
元器件无松动、脱落
无
4
开关分合闸检查
开关分合闸灵活可靠
是
5
接地检查
需有可靠接地
是
6
防雷检查
直流侧与交流侧均有防雷设施
是
第四部分：逆变器现场检验
1
本体检查
厂家
古瑞瓦特
2
型号
50KW
3
外观检查
外观无划痕，柜体无明显变形
无
4
安装检查
安装牢固、可靠
是
5
电气连接检查
连接牢固，无松动
是
6
开关分合闸检查
开关分合闸灵活可靠
是
7
接地检查
需有可靠接地
是
8
人机界面检查
主要参数显示清晰明确
是
9
按键操作正常
是
第五部分：并网检查
1
逆变器并网检查
直流输入路数
9
2
直流电压（v)
714.5
3
交流电压（v）
380
4
瞬时功率（w）
43288
5
交流频率（Hz）
50
6
孤岛保护检查
网侧电源失电后能快速可靠断开
是
结论：

建设单位
施工单位
负责人：
日 期: 年 月 日
负责人:
（公章）
日 期：2017年12月31 日
并网前单位工程调试报告
项目名称
睢县村级光伏电站扶贫项目
董店乡刘阁村光伏电站
项目地址
董店乡刘阁村
项目装机规模
504。9kW
并网电压
10kV
主体工程完工日期
2017年12月28日
竣工日期
2017年12月30日
验收当日天气
晴
验收时间
2017年12月31日
以下由现场验收人员填写
第一部分：光伏组件及固定支架现场检验
序号
检验项目
检验标准
检验记录
1
光伏组件
组件数量
1870
2
组件串数
85
3
无破损或明显变形
无
4
开路电压测量值（v）
37。9
5
固定支架
支架安装牢固、可靠
是
6
支架防腐符合标准
是
7
与支架固定处屋面做防水处理(若存在）

8
防雷检查
组件与支架需有防雷措施
有
第二部分:综合布线现场检验
1
直流侧电缆
电缆型号
PV-F—1＊4mm²
2
电缆根数
18
3
走线合理不杂乱
是
4
无明显暴露在外的部分
是
5
交流侧电缆
电缆型号
ZC—YJV22—0.6/1KV—3*25+1＊16
6
电缆根数
1
7
走线合理不杂乱
是
8
无明显暴露在外的部分
是
第三部分：交直流配电箱现场检验
1
外观检查
外观无破损、箱体无明显变形
无
2
箱内检查
箱内无碎屑或遗留物等
无
3
内部元器件
元器件无松动、脱落
无
4
开关分合闸检查
开关分合闸灵活可靠
是
5
接地检查
需有可靠接地
是
6
防雷检查
直流侧与交流侧均有防雷设施
是
第四部分：逆变器现场检验
1
本体检查
厂家
古瑞瓦特
2
型号
50KW
3
外观检查
外观无划痕，柜体无明显变形
无
4
安装检查
安装牢固、可靠
是
5
电气连接检查
连接牢固，无松动
是
6
开关分合闸检查
开关分合闸灵活可靠
是
7
接地检查
需有可靠接地
是
8
人机界面检查
主要参数显示清晰明确
是
9
按键操作正常
是
第五部分:并网检查
1
逆变器并网检查
直流输入路数
9
2
直流电压（v）
714.5
3
交流电压（v）
380
4
瞬时功率（w)
43288
5
交流频率(Hz）
50
6
孤岛保护检查
网侧电源失电后能快速可靠断开
是
结论:

建设单位
施工单位
负责人：
日 期: 年 月 日
负责人：
（公章）
日 期：2017年12月31 日
