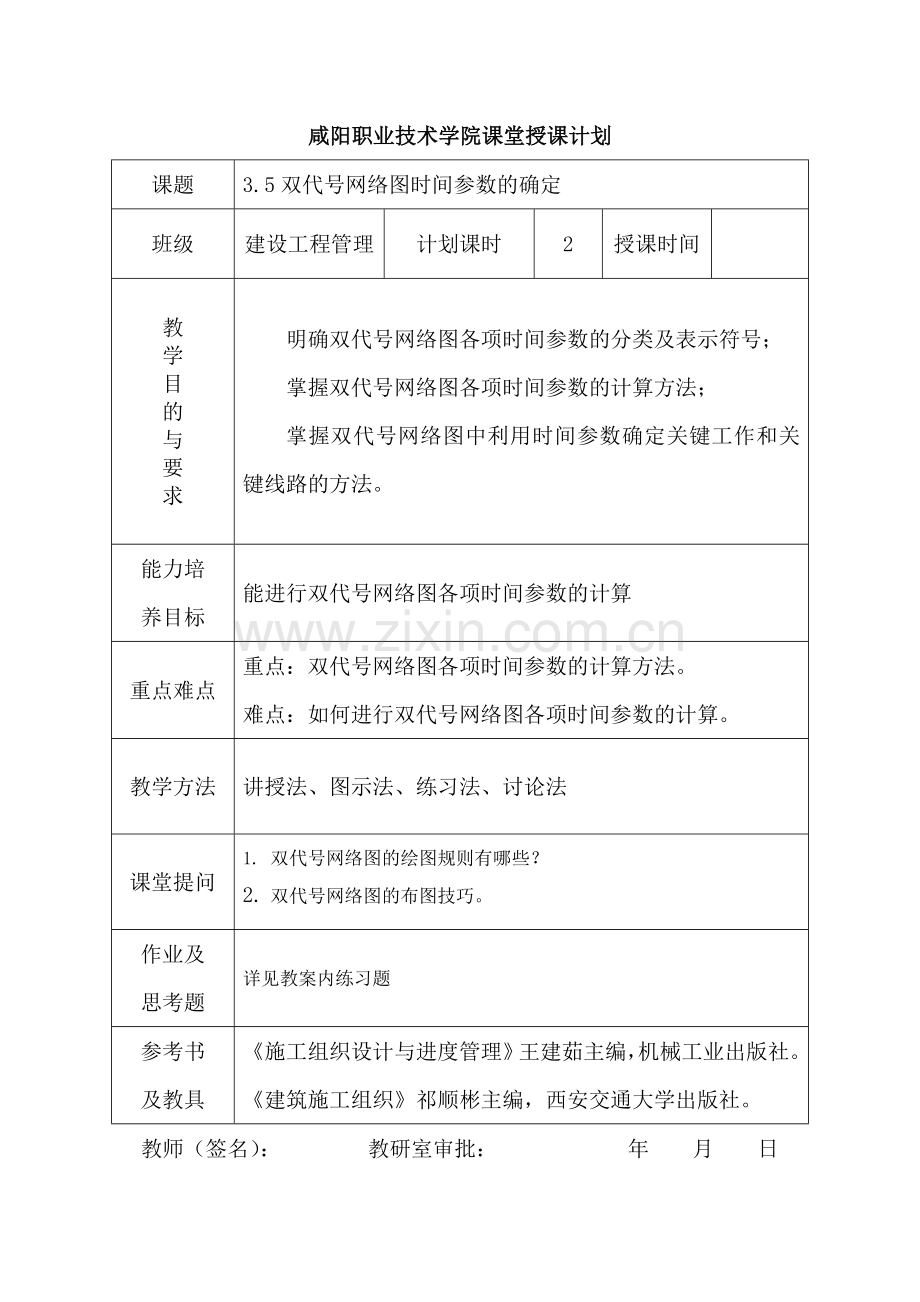

咸阳职业技术学院课堂授课计划
课题
3.5双代号网络图时间参数的确定
班级
建设工程管理
计划课时
2
授课时间

教
学
目
的
与
要
求
明确双代号网络图各项时间参数的分类及表示符号；
掌握双代号网络图各项时间参数的计算方法；
掌握双代号网络图中利用时间参数确定关键工作和关键线路的方法。
能力培
养目标
能进行双代号网络图各项时间参数的计算
重点难点
重点：双代号网络图各项时间参数的计算方法。
难点：如何进行双代号网络图各项时间参数的计算。
教学方法
讲授法、图示法、练习法、讨论法
课堂提问
1. 双代号网络图的绘图规则有哪些？
2. 双代号网络图的布图技巧。
作业及
思考题
详见教案内练习题
参考书
及教具
《施工组织设计与进度管理》王建茹主编，机械工业出版社。
《建筑施工组织》祁顺彬主编，西安交通大学出版社。
教师（签名）： 教研室审批： 年 月 日
3.5双代号网络图时间参数的计算
计算方法：图上计算法、分析计算法、表上计算法、矩阵计算法、电算法等。只讲解图上计算法。
1、双代号网络计划各项时间参数的分类及表示符号
设有线路h→i→j→k：
（1）节点的时间参数
① 节点的最早时间（TEi）。
② 节点的最迟时间（TLi）。
（2）工作的时间参数
①工作的持续时间（Di，j）
②工作的最早可能开始时间（ESi，j）
③工作的最早可能完成时间（EFi，j）
④工作的最迟开始时间（LSi，j）
⑤工作的最迟完成时间（LFi，j）
⑥工作的总时差（TFi，j）
⑦工作的自由时差（FFi，j）
（3）网络计划的工期
① 计算工期（TC），由时间参数计算确定的工期，即关键线路的各项工作总持续时间。
② 计划工期（TP），根据计算工期和要求工期确定的工期。
③ 要求工期（Tr），指合同规定或业主要求、企业上级要求的工期。
2、时间参数的计算
时间参数在网络图上的表示方法：P60（图3-40）。
以下内容结合P61（图3-41）讲解：
（1）节点最早时间（TEi）：

（2）节点最迟时间（TLi）

（3）工作的最早可能开始时间（ESi，j）：ESi，j = TEi
（4）工作的最早可能完成时间（EFi，j）：EFi，j = TEi + Di，j
（5）工作的最迟完成时间（LFi，j）：LFi，j = TLj
（6）工作的最迟开始时间（LSi，j）：LSi，j = LFi，j - Di，j = TLj - Di，j
（7）工作的总时差（TFi，j）：它是指在不影响后续工作按照最迟必须开始时间开工的前提下，允许该工作推迟其最早可能开始时间或延长其持续时间的幅度。
TFi，j= TLj- TEi- Di，j = LFi，j - EFi，j = LSi，j- ESi，j
（8）工作的自由时差（FFi，j）：它是指在不影响后续工作按照最早可能开始时间开工的前提下，允许该工作推迟其最早可能开始时间或延长其持续时间的幅度。
FFi，j= TEj- TEi - Di，j = TEj - EFi，j
3、利用时间参数确定关键工作和关键线路
总时差TFi，j= TLj- TEi- Di，j，其计算差值可以分为以下三种情况：
（1）TFi，j= TLj- TEi- Di，j>0，说明i-j这项工作存在机动时间，是非关键工作。
（2）TFi，j= TLj- TEi- Di，j=0，说明i-j这项工作不存在机动时间，是关键工作。
（3）TFi，j= TLj- TEi- Di，j<0，说明i-j这项工作存在负时差，说明了i-j这项工作持续时间确定的不合理，没有满足总工期的要求，应采取措施缩短本工作的持续时间。
由关键工作组成的线路就是关键线路。关键线路通常用双线或粗线表示。

【练习题1】计算图示双代号网络图的各项时间参数。

解：

【练习题2】某网络计划的有关资料如图所示，试绘制双代号网络图，并计算各项工作的时间参数，判定关键线路。

解：

关键线路：①→②→③→④→⑤→⑥→⑦→⑨
