岩土工程勘察报告书规划院版精讲.doc

岩土工程（勘察）甲级
证书号：171113-kj
荆 州 市 城 市 规 划 设 计 研 究 院

岩土工程勘察报告书

工程名称：荆州市天谷还迁安置房工程
工程编号：k2013k30

法定代表人：
技术负责人：
项目负责人：
审 核 人：
校 核 人：
项目参与人：

2013年12月05日

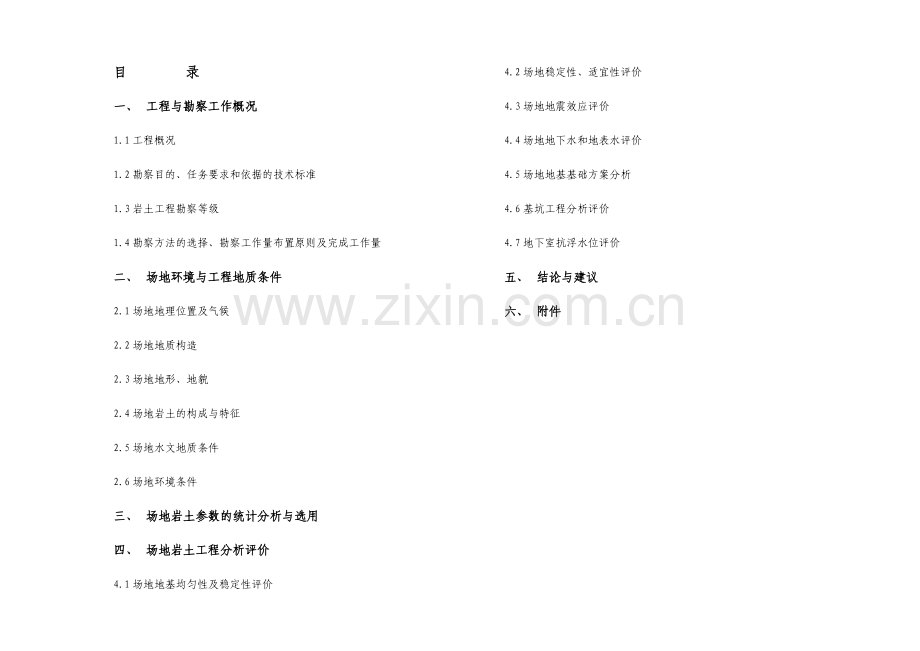

目 录
一、 工程与勘察工作概况
1.1工程概况
1.2勘察目的、任务要求和依据的技术标准
1.3岩土工程勘察等级
1.4勘察方法的选择、勘察工作量布置原则及完成工作量
二、 场地环境与工程地质条件
2.1场地地理位置及气候
2.2场地地质构造
2.3场地地形、地貌
2.4场地岩土的构成与特征
2.5场地水文地质条件
2.6场地环境条件
三、 场地岩土参数的统计分析与选用
四、 场地岩土工程分析评价
4.1场地地基均匀性及稳定性评价
4.2场地稳定性、适宜性评价
4.3场地地震效应评价
4.4场地地下水和地表水评价
4.5场地地基基础方案分析
4.6基坑工程分析评价
4.7地下室抗浮水位评价
五、 结论与建议
六、 附件

一、工程与勘察工作概况
1.1工程概况
湖北省荆房投资开发有限公司拟在沙市区关沮乡凤凰村6号路东侧修建荆州市天谷还迁安置房。该建筑群包括七栋高层住宅楼，二栋连体的商业裙楼及地下室。
本工程由荆州市城市规划设计研究院设计。现将各建筑物的荷重、结构类型、拟采用的地基基础形式等分述如下：
1#楼、2#楼：建筑面积11049.78m2，18层，高度55.50m，剪力墙结构，中柱荷重19000KN，边柱荷重13000KN；初步拟定建筑物基础型式为φ500mmPHC管桩，设计要求单桩竖向承载力特征值Ra＝1700KN；桩基沉降不得超过允许值,基础设计上与地下车库一并考虑，基础埋深6.4m，场地相对整平相对标高33.45m。
3#楼：建筑面积11049.78m2，18层，高度55.50m，剪力墙结构，中柱荷重19000KN，边柱荷重13000KN；初步拟定建筑物基础型式为φ500mmPHC管桩，设计要求单桩竖向承载力特征值Ra＝1700KN；桩基沉降不得超过允许值,基础设计上与地下车库一并考虑，基础埋深6.4m，场地相对整平相对标高33.45m。
4#楼、5#楼、6#楼、7#楼：建筑面积11049.78m2，18层，高度55.50m，剪力墙结构，中柱荷重18000KN，边柱荷重12000KN；初步拟定建筑物基础型式为φ500mmPHC管桩，设计要求单桩竖向承载力特征值Ra＝1700KN；桩基沉降不得超过允许值,基础设计上与地下车库一并考虑，基础埋深6.4m，场地相对整平相对标高33.45m。
公建及商业裙楼：建筑面积11049.78m2，地上1～2层，高度4.5～8.7m，地下1层，框架结构，中柱荷重4200 KN，边柱荷重3000KN；初步拟定建筑物基础型式为φ500mmPHC管桩，要求PHC管桩单桩竖向承载力特征值Ra＝1700KN，要求单桩竖向抗拔承载力特征值RB=300KN；基础设计上与地下车库一并考虑，基础埋深6.4m，场地相对整平相对标高33.45m。
受湖北省荆房投资开发有限公司委托，我院承担了该工程的岩土工程勘察任务，勘察阶段为详细勘察。
1.2勘察目的、任务要求和依据的技术标准
1.2.1勘察目的与任务
根据勘察任务委托书，岩土工程勘察规范及现行有关规范、规程，本次勘察的主要目的和要求为：
1．查明场区不良地质作用、评价场地及地基的稳定性。
2．查明场地地基土体类型，分布及工程特性，提供各土层的物理、力学性质指标。
3．提供各土层地基承载力特征值、变形指标及桩基设计指标。
4．查明场地地下水埋藏条件，评价地下水、土对砼结构及砼结构中的钢筋的腐蚀性。
5．查明场地土类型和场地类别，划分对建筑有利、一般、不利和危险地段。
6．根据场区与地基的岩土工程条件和拟建筑物的结构特点，对基础型式的选择提出建议，并提供各基础型式设计所需的岩土参数。
7、查明基坑水文地质和工程地质条件，提供基坑设计所需的岩土参数，对基坑岩土工程问题提出评价和建议。
1.2.2勘察依据及技术标准
《勘察任务委托书》
《岩土工程勘察规范》GB50021-2001（2009版）
《建筑地基基础设计规范》GB50007-2011
《建筑抗震设计规范》GB50011-2010
《建筑工程抗震设防分类标准》GB500223-2008
《建筑桩基技术规范》JGJ94-2008
《建筑基桩检测技术规范》JGJ106-2003
《建筑基坑支护技术规程》JGJ120-2012
《高层建筑岩土工程勘察规程》JGJ72-2004
《岩土工程勘察工作规程》DB42/169-2003
《建筑地基基础技术规范》DB42/242-2003
《基坑工程技术规程》DB42/T159-2012
《预应力混凝土管桩基础技术规程》DB42/489-2008
《房屋建筑和市政基础设施工程勘察文件编制深度规定》（2010年版）
1.3岩土工程勘察等级
根据地基复杂程度和建筑物规模等判定地基基础设计等级为甲级；桩基设计等级为甲级。
根据拟建物的规模、特征和场区岩土工程问题造成工程破坏或影响正常使用的后果，确定本工程的工程重要性等级为二级，地下室面积12000 m2为大型地下工程。根据我院资料，初步判定场地等级为二级、地基等级为二级，则岩土工程勘察等级为甲级。
1.4勘察方法的选择、勘察工作量布置原则及完成工作量
1.4.1勘察方法的选择
为了达到理想的技术经济效果，根据我院在荆州市区的勘察工作经验，针对拟建场地的岩土条件，设计参数的要求和地区经验，经过对各种测试方法的适用条件比较，本次勘察选用钻探、静力触探试验、标准贯入试验、动力触探试验和室内实验相配合的方法，以求客观真实地提供设计所需的各岩土层的物理力学指标。
1.4.2勘察工作量布置原则
1.4.2.1勘探点布置原则
本次勘察按桩基础勘察：勘探孔沿建筑物周边和建筑物范围布置，一般勘探孔深度达预计桩长以下5米，勘探孔间距不大于24米，勘探线间距不大于24米。
基坑工程勘察：在基坑周边外侧1-2倍基坑深度范围内布置勘探孔，勘探孔深度不小于基坑深度的2倍，勘探孔间距不大于25米。
1.4.2.2. 原位测试及取样的基本要求
静力触探：探头匀速、垂直压入土中，贯入速率1.2±0.3m/min，每一主要土层测试数据不少于3组。
动探（120）：针对碎石土采用N120动探，测试数据不少于6组
标准贯入试验：针对砂土采用标贯试验，每一主要土层测试数据不少于6组。取样及室内实验的基本要求
取样及土工试验：钻孔取样每相关主要土层不少于6件。原状样等级达Ⅱ级以上，砂取扰动样。室内试验主要进行土常规+抗剪(直接快剪)+压缩和颗粒分析。
波速测试：采用单孔法时，激发点距孔口1.5 m，孔内测点垂向间距一般为1 m，层位变化处增加测点，自下而上逐点测试。
环境水、土取样：对场区上部上层滞水取样2件进行水质分析。对场区下部承压水取样2件进行水质分析。场地上层滞水埋深0.4-0.7米，素填土以粘性土为主，根据现场开挖情况看，上部土层较潮湿，则土处于毛细带中，所以未取土样做腐蚀性评价。
封孔回填：当一个钻孔资料收集完毕，进行回填封孔，即采用粗砂及风干粘土球。砂层采用粗砂回填，粘性土层采用粘土球回填。粘土球直径为2.0-3.0厘米，含粘粒在20-40%，塑性指数大于17。
1.4.3完成的主要工作量
本次勘察共布置钻孔56个钻孔，其中取样钻孔33个；44个静力触探孔（含21个对比孔）。各勘探孔具体位置详见《建筑物与勘探点平面布置图》。坐标以甲方给定的道路边上的已知两点为引测点，各勘探点坐标等见勘探点主要数据一览表，如表1所示（坐标为沙市坐标系），高程为黄海高程。岩土及水样试验委托化工矿山第十实验室完成。
部分勘探点主要数据一览表 表1
序号
勘探点
编号
（m）
勘探点
深度
（m）
地面
标高
（m）
坐 标
地下水位(承压水)
备注
X
Y
埋深
（m）
标高
（m）
1
K1

32.67
63362.211
77980.287
4.2
28.47

2
K6

32.76
63349.850
78016.124
4.4
28.36

3
K7

32.57
63324.183
77980.108
4.0
28.57

4
K13

32.58
63309.057
78016.383
3.8
28.78

5
K15

32.52
63284.262
78001.066
4.0
28.52

6
K20

32.59
63268.788
78034.584
3.9
28.68

7
K22

32.43
63243.700
77997.189
4.2
28.23

8
K27

32.83
63230.174
78032.986
4.2
28.63

9
K28

32.13
63203.674
77996.435
4.1
28.03

10
K33

32.37
63188.421
78033.121
4.4
27.97

11
K34

32.11
63163.552
77976.057
4.1
28.01

12
K36

32.43
63162.843
78013.283
3.9
28.53

13
K41

29.82
63124.635
77970.145
1.9
27.92

14
K46

32.00
63111.301
78011.079
4.0
28.22

15
K54

32.63
63172.837
78030.736
4.2
28.43

外业工作于2013年11月6～26日完成，投入GY-150型工程勘察钻机6台，液压静力触探设备3台，共完成的外业工作量和室内工作量如表2所示。
工 作 量 表 表2
工作项目
单位
完成
工作量
质 量 评 述
钻 探
m/孔
1678.1/56
采用油压GY-150型钻机，旋转钻进，以了解土层结构、岩性分层、岩心样采集、孔内原位测试。质量满足规范要求。
原
位
试验
静力触探
m/孔
647.6/44
采用YZ-10吨液压及手摇静力触探、87型数显仪，进场前进行了探头率定，工时回零正常。数据可靠，分层界限准确。
标准贯入试验
次/孔
192.0/56
采用63.5kg自由脱钩重锤(76cm)，钻具垂直、孔底干净，施工时严格操作规程，数据准确。
波速测试
M/孔
183/7
采用单孔法时，激发点距孔口1.5 m，孔内测点垂向间距一般为1 m，层位变化，处增加测点，自下而上逐点测试。
超重重型动力触探
m
401.7
采用120kg自由脱钩重锤(100cm)，钻具垂直、孔底干净，施工时严格操作规程，数据准确。
室内试验
常 规
组
49
采用薄壁或厚壁取样器压入取样，试验由单轴应变直剪仪和单杠杆固结仪测试，用于获取物理力学指标。精确度可靠。
颗粒分析
个
46
在贯入器或岩心中取样，用于分析土的级配和定名，试验采用筛分和比重计法，测试精度高，成果可靠。
水样腐蚀性分析
组
4
浅部地下水用挖坑法取水样，深度1.0m左右。深部承压水取水样，深度4.0m左右。用于评价地下水对钢筋砼的腐蚀性，数据可靠。
测量
孔位测量
孔
100
采用全站仪、水准仪进行勘探孔定位及高程测量，成果满足要求可靠。
高程测量
孔
100
二、 场地环境与工程地质条件
2.1场地地理位置及气候
荆州市位于湖北省中南部，位于江汉平原腹地，东连武汉，西接三峡，南跨长江，北临汉水，是连东西、跨南北的交通要道和物质集散地，是川湘鄂经济纽带，长江中游重要港口城市。其地理位置为东经111°15′～114°05′，北纬29°26′～31°37′。境区东西最大横距约274.8公里，南北最大纵距约130.2公里，呈带状分布。
2.2场地地质构造
场地区域地质属杨子准地台的江汉盆地西部的江陵凹陷，江陵凹陷走向为北西、北西西，呈开阔复式向斜。本区新构造运动以下降为主，下降中伴有间歇性和掀斜特点。区内断裂不发育，没有发生强震的历史，地壳稳定。
2.3场地地形、地貌
场地属长江北岸一级阶地地貌单元，土层为第四纪冲、洪积成因类型，表层为填土。场地地形起伏变化不大，地势平坦。
2.4场地岩土的构成与特征
根据钻探揭露及室内土工试验成果，在勘探深度范围内，场地地层自上而下共分为七层，分层情况见表3。
分层情况表 表3
层号
层名
地质年代
第四纪成因
地层层底坡度
①
素填土
Q
ml
<10%
②
粉质粘土
Q4
al
<10%
③
粘土
Q4
al
<10%
④
粉土夹粉砂
Q4
al
<10%
⑤
细砂
Q4
al
<10%
⑥
圆砾
Q3
al+pl
<10%
⑦
卵石
Q3
al+pl
<10%

各土层的顶板埋深，厚度，空间分布，岩土特征，工程性质详见表4工程地质分层评价表。
工程地质分层评价表 表4
层号
层名
顶板标高(米)
厚度(米)
空间分布
岩土特征
工程特性
①
素填土
33.23-29.75
2.10-0.40
全场
分布
灰色，松散，以粉质粘土为主，表层夹杂少量植物根茎。
力学性质变异性大。
②
粉质粘土
32.73-28.32
3.00-0.50
全场
分布
黄褐色，可塑，岩芯切面较光滑，含少量铁锰质结核。
承载力一般，中等压缩性。
③
粘土
31.83-27.25
12.70-5.50
全场
分布
黄褐色，硬塑，局部可塑，岩芯切面较光滑，含少量铁锰质结核，干强度高。
承载力较高，中等压缩性。
④
粉土夹粉砂
23.73-18.43
4.50-1.10
全场
分布
黄褐色，中密，稍湿。局部呈粉质粘土、粉土与粉砂互层。
承载力一般，中等压缩性。
⑤
细砂
21.87-15.84
11.00-4.80
全场
分布
黄褐-灰黄色，中密-密实，饱和，主要矿物成分为石英、云母等。
承载力一般，中等压缩性。
⑥
圆砾
14.06-7.92
4.70-1.90
全场
分布
杂色，稍密，饱和，直径2-20mm的颗粒，含量约为38%，直径大于20mm的颗粒含量约为20%，充填物主要为细砂。
承载力较高，可作为桩基础持力层。
⑦
卵石
10.96-5.05
>6m
全场分布
杂色，中密，饱和，卵石粒径2.0-3.0cm不等，次圆状，粉细砂充填。
承载力高，为较好的桩基础持力层。
2.5场地水文地质条件
经钻探揭露，场区地下水类型为上层滞水和承压水。上层滞水赋存于上部第①层素填土中，承压水赋存于⑤层细砂及⑥、⑦层圆砾及卵石层中。根据场地地层的岩土性质，将场地内各土层透水性分级划分如下：第①层为弱透水层；第②、③层为相对隔水层； ④层为微、弱透水层； ⑤层为弱-中等透水层，⑥、⑦层为中等透水孔隙承压含水层。
赋存于第①层素填土层中的上层滞水，水量不大，主要接受大气降水的补给，迳流以垂直运动为主，由地表蒸发排泄，雨季水位较高，干旱水位较低。勘察期间测得水位埋深为0.4-0.7米。
赋存于下部细砂层、圆砾层及卵石层中的孔隙承压水，主要接受远源大气降水的侧向迳流补给和长湖、长江水的侧向补给，迳流条件下部优于上部，其排泄方式主要是向相邻含水层迳流渗透排泄，其次是人工抽水排泄。地下水位变化与长江同步，丰水季节高，枯水季节低。勘察期间测得承压水埋深在2.8～4.4m，水位高程在27.90-28.82米之间。图上标注该水位。根据沙市地下水长期监测结果，近三年中，该承压水于本场地所在区域其年水位变幅为1.00～2.00米。
根据《荆州市建筑工程勘察勘察设计技术规定》，粉、细砂渗透系数K可取3～5m/d,卵石层渗透系数K可取13～15m/d。根据近旁距拟建场地800米，湖北华迪工程勘察院的《荆州绿地之窗C、D地块岩土工程勘察报告》（编号2013050）作三次降深的深井泵抽水试验资料，及近旁距拟建场地1000米，武汉地质工程勘察院的《荆州沙北新区投资开发有限公司张沟安置点还迁房（一期）岩土工程勘察报告》（编号X-KC2012030）作三次降深的深井泵抽水试验资料，试验结果本场区地下覆砂卵石层的综合渗透系数取K=10.5 m/d,抽水影响半径为200m。
2.6场地环境条件
拟建场地地形较平坦，除场地西南角有个小水塘（宽约15米）外，整个场地最大高差约1.0米。场地东面为开阔地带，距长湖350米左右；场地内的南边有信号塔；西面为凤凰村居民点，距居民点房屋20米以上，北面为空旷地带，施工条件较好。
三、岩土参数的统计分析与选用
为克服人为因素和设备因素对试验成果精度的影响，各种原位测试的记录，测量由具有相应技术资格的人员承担，标贯自动落锤，获得的岩土数据较为客观真实。岩土参数的统计按地质分层进行，静力触探按孔统计，异常数据的剔除采用置信区间法即（μ±3б）法则。数据离散性不大。各土层物理力学指标、承载力特征值、压缩模量及桩基指标根据湖北省《岩土工程勘察工作规程》（DB42/169-2003）的各种表格并参照《高层建筑岩土工程勘察规程》JGJ-2004等进行查表计算。原位测试和室内实验求得的承载力特征值较吻合。
1. 标准贯入试验锤击数统计见表5
2. N120锤击数统计见表6
3. 土的主要物理、力学性质统计见表7
4. 颗粒分析统计见表8
5.静力触探比贯入阻力统计见表9
6. 地基承载力特征值fak、压缩模量Es综合成果见表10
7. 桩基端阻力特征值qpk、桩侧土摩阻力特征值qsk见表11
标准贯入试验锤击数统计表(修正值) 表5
层
次
土 名
试验
次数
基本值
标准差 σ
变异
系数
δ
统计修
正系数
γs
标准值N
max
min
μ
②
粉质粘土
7
8.0
4.6
5.9
1.06
0.18
0.93
5.5
③
粘土
75
14.6
10.1
12.4
1.00
0.08
0.97
12.0
④
粉土夹粉砂
22
13.1
7.8
10.4
1.45
0.14
0.94
9.8
⑤
细砂
86
25.1
15.2
19.1
1.57
0.08
0.98
18.7
N120锤击数统计表（修正值） 表6
层
次
土 名
试验孔数
基本值
标准差 σ
变异
系数
δ
统计修正系数 γs
标准值N
(击)
max
min
µ
⑥
圆砾
56
5.6
3.0
4.0
0.664
0.166
0.96
3.8
⑦
卵石
56
10.9
7.0
8.6
1.092
0.127
0.94
8.0
土的主要物理力学性质统计表 表7
层
次
土名
项
目
含
水
量
ω%
重
度
r
kN/m3
孔
隙
比
e
液
限
ωL%
塑
限
ωp%
塑性
指数
IP
液性
指数
IL
压缩
系数
a
MPa-1
压缩
摸量
Es
MPa
直剪
φ
度
c
kpa
②
粉
质
粘
土

n
6
6
6
6
6
6
6
6
6
6
6
max
35.3
19.8
0.957
46.6
25.6
21.3
1.03
0.36
12.23
16.0
50.0
min
25.5
18.6
0.718
23.8
16.8
8.0
0.22
0.19
5.23
11.0
35.0
μ
31.8
19.0
0.876
39.5
22.9
16.6
0.65
0.28
9.18
13.0
40.0
σ
4.77
0.57
0.112
8.414
3.32
4.515
0.184
0.077
2.323
1.69
7.60
δ
0.15
0.03
0.128
0.213
0.145
0.272
0.283
0.275
0.253
0.13
0.19
γs

0.89
0.84
Xk

11.6
33.6
③
粘土
n
26
26
26
26
26
24
24
26
26
26
26
max
35.3
20.5
0.957
47.7
27.9
22.6
0.40
0.240
17.90
19.0
56.0
min
19.4
18.6
0.590
31.9
20.3
13.2
-0.34
0.090
6.58
11.0
30.0
μ
24.9
19.9
0.718
40.8
23.6
17.3
0.108
0.155
11.65
15.4
43.7
σ
4.307
0.557
0.127
3.916
1.605
2.422
0.028
0.020
1.165
1.85
7.43
δ
0.173
0.028
0.177
0.096
0.068
0.140
0.260
0.128
0.100
0.12
0.17
γs

0.96
0.94
Xk

14.7
41.1
④
粉土夹粉砂
n
17
17
15
14
14
14
14
14
14
14
14
max
30.4
20.5
0.854
40.7
23.9
15.8
0.95
0.450
11.09
19.0
28.0
min
15.0
19.2
0.624
15.0
9.6
5.1
0.17
0.200
3.46
10.0
13.0
μ
19.7
19.8
0.768
23.4
15.1
8.3
0.69
0.301
7.48
14.1
20.1
σ
3.781
0.317
0.088
5.920
3.549
1.818
0.126
0.047
1.533
2.68
4.02
δ
0.192
0.016
0.115
0.253
0.235
0.219
0.183
0.156
0.205
0.19
0.20
γs

0.92
0.83
Xk

13.0
16.7
颗粒分析统计表 表8
层次
土 名
项目
颗粒组成含量（%）
＞20
(mm)
20~10 (mm)
10~5 (mm)
5~2
(mm)
2~0.5
(mm)
0.5~0.25
(mm)
0.25~0.075
(mm)
＜0.075
(mm)
⑤
细砂
n

27
27
max

88.30
25.80
min

74.10
11.60
μ

85.11
14.82
⑥
圆砾
n
7
7
7
7
7
7
7
7
max
20.10
11.50
20.70
15.90
13.30
13.3
15.60
8.10
min
18.10
7.10
9.10
14.30
10.10
5.40
13.70
2.50
μ
19.64
9.91
13.61
15.40
10.91
10.03
14.57
5.77
⑦
卵石
n
10
10
10
10
10
10
10
10
max
93.1
12.5
5
5.1

10.6
10.9

min
65.5
0
0
0

0
2.5

μ
84.96
4.74
0.76
1.11

2.01
6.27

静力触探比贯入阻力统计表 表9
层次
土 名
试验
次数
(按孔)
基本值
标准差 σ
变异
系数
δ
统计修
正系数
γs
标准值
Ps
(MPa)
max
min
μ
①
素填土
44
1.60
0.50
0.74
0.28
0.38
0.85
0.63
②
粉质粘土
44
1.68
1.03
1.52
0.34
0.24
0.92
1.40
③
粘土
44
3.12
2.05
2.55
0.48
0.19
0.95
2.42
④
粉土夹粉砂
44
3.32
2.51
2.94
0.49
0.17
0.98
2.88
⑤
细砂
44
8.81
6.09
6.72
0.81
0.12
0.97
6.52
地基承载力特征值、压缩模量综合成果表 表10
层
次
土 名
土工试验
标准贯入
静力触探
动力触探
综合取值
fak (KPa)
Es (MPa)
N
(击)
fak (KPa)
Es (MPa)
fak (KPa)
Es (MPa)
fak (KPa)
Eo (MPa)
fak (KPa)
ES
(KPa)
②
粉质粘土
150
9.18
5.5
130
8.5
140
11.0

130
8.5
③
粘土
240
11.65
12.0
290
15.0
240
10.0

240
10.0
④
粉土夹粉砂
170
7.48
9.8
140

145
9.7

140
9.0
⑤
细砂
－
－
18.7
194

180
16.0

180
16.0
⑥
圆砾
－
－

300
20.0
300
20.0
（Eo）
⑦
卵石
－
－

640
42.0
640
42.0（Eo）
桩 基 指 标 表 表11
层
次
土 名
密实度
状态
PHC管桩
钻孔灌注桩
抗拔
系数

摩阻力特征值Qsia [kPa]
桩阻力特征Qpa
[kPa]
摩阻力特征值Qsia [kPa]
桩阻力特征Qpa
[kPa]
①
素填土
松散

10

9

②
粉质粘土

可塑
23

24

0.7
③
粘土

硬塑
35

40

0.8
④
粉土夹粉砂

中密
28

28

0.6
⑤
细砂
中密

28

22

0.7
⑥
圆砾
稍密

60
5000
65
1000
0.7
⑦
卵石
中密

75
6000
75
1300
0.75
四、场地岩土工程分析评价
4.1场地地基均匀性及稳定性评价
场地土层评价如下：地基上部第①层素填土土质不均匀,力学性质变异性大；第②层粉质粘土全场分布，承载力一般，属中压缩性土,厚度不大；第③层粘土全场分布，承载力较高，属中压缩性土；第④层粉土夹粉砂全场分布，承载力一般，属中压缩性土；第⑤层细砂全场分布，承载力一般，属中压缩性土；第⑥层圆砾全场分布，承载力较高，可作为桩基础持力层；第⑦层卵石全场分布，承载力高，为较好的桩基础持力层。
场地地层呈层状分布，且厚度变化不大，土层同属一个地貌单元，各土层坡度小于10%，土层较均匀，则地基为均匀性地基。
4.2场地稳定性、适宜性评价
次勘察查明，场地平坦，场地内无浅层滑坡现象及崩塌、泥石流等地质灾害影响，场区内无溶洞、古墓等地下洞穴，也未发现地面沉降等不良地质现象，场地稳定。地基土层较简单，场地同为一个地貌单元，则地基稳定，适宜建设本工程。
4.3场地地震效应评价
4.3.1抗震设防烈度
区内地震水平不高，强度小、频度低。地壳稳定性相对较好，属弱震环境。根据《建筑抗震设计规范》（GB50011—2010），场地抗震设防烈度为6度，场地地震加速度为0.05g，设计地震分组为第一组。拟建建筑物设防分类均为丙类建筑。
4.3.2场地土类型及建筑场地类别
根据实测的剪切波速（共取7个孔进行剪切波试验），现场波速测试场地土的类型：①素填土：软弱土。②粉质粘土：中软土。③粘土：中软土。④粉土夹粉砂：中软土。⑤细砂：中软土。
现场测试成果k3、k7、k15、k23、k28、k36、k43 孔分析，场地土层的等效剪切波速分别为Vse=171.7m/s、Vse=172.0m/s、Vse=169.7m/s、Vse=173.2m/s、Vse=170.8m/s、Vse=174.1m/s。
综合上述：场地土层的等效剪切波速Vse=169.7m/s。
该场区等效剪切波速介于213.4m/s-224.2m/s；根据《建筑抗震设计规范》（GB50011-2010）及场地岩土性质，综合判断该场地土类型为中软场地土，属抗震一般地段。根据《建筑抗震设计规范》（GB50011—2010），场地等效剪切波速属于250m/s≥ Vse>150m/s范围，场地覆盖层厚度为30m，属于3-50米范围，场地类别为II类，场地特征周期值为0.35s。
4.3.3饱和土液化判别及液化等级
建筑物抗震类别为丙类，本地区抗震设防烈度为6度，依据《岩土工程勘察规范》（GB50021-2001）（2009版）第5.7.5条及《建筑抗震设计规范》（GB50011-2010）第4.3.1条，可不进行液化判别。
4.4场地地下水和地表水评价
4.4.1场地地下水腐蚀性评价
本工程地下部分无钢结构，故只做地下水对混凝土结构及钢筋混凝土结构中的钢筋腐蚀性进行评价。
勘探时分别在场地挖坑2个，深1.0米左右，取2组上层滞水水样进行水质分析。
勘探时分别在k1、k33孔中深4.2米左右，取2组承压水水样进行水质分析。
场地环境类型为Ⅱ类，上层滞水有干湿交替作用，地下水为弱透水层中的地下水，属于B型；承压水受长期浸水作用，地下水为强透水层中的地下水，属于A型。根据场地取地下水试样水质分析成果按《岩土工程勘察规范》（GB50021-2001），各离子的含量及评价结果见表12。
腐蚀介质含量及腐蚀性评价结果表 表12
上层滞水腐蚀介质含量及对混凝土结构腐蚀性评价
腐蚀介质
环境类型
介质含量
评价标准
评价结果
SO42- (mg/L)
Ⅱ
69.31-75.53
<300
微腐蚀
Mg2+ (mg/L)
Ⅱ
19.11-20.58
<2000
微腐蚀
NH4+ (mg/L)
Ⅱ
0.00
<500
微腐蚀
OH- (mg/L)
Ⅱ
0.00
<43000
微腐蚀
总矿化度 (mg/L)
Ⅱ
301.0-356.0
<20000
微腐蚀
侵蚀性CO2 (mg/L)
B
0.00
<30
微腐蚀
PH
B
7.46-7.50
>5.0
微腐蚀
上层滞水腐蚀介质含量及对钢筋混凝土结构中钢筋的腐蚀性评价
腐蚀介质
环境类型
介质含量
评价标准
评价结果
CL- (mg/L)
干湿交替
17.79-24.90
<100
微腐蚀
承压水腐蚀介质含量及对混凝土结构腐蚀性评价
腐蚀介质
环境类型
介质含量
评价标准
评价结果
SO42- (mg/L)
Ⅱ
69.31-69.72
<390
微腐蚀
Mg2+ (mg/L)
Ⅱ
19.85-20.14
<2000
微腐蚀
NH4+ (mg/L)
Ⅱ
0.00
<500
微腐蚀
OH- (mg/L)
Ⅱ
0.00
<43000
微腐蚀
总矿化度 (mg/L)
Ⅱ
300.0-321.0
<20000
微腐蚀
侵蚀性CO2 (mg/L)
A
0.00
<15
微腐蚀
PH
A
7.41-7.46
>6.5
微腐蚀
承压水腐蚀介质含量及对钢筋混凝土结构中钢筋的腐蚀性评价
腐蚀介质
环境类型
介质含量
评价标准
评价结果
CL- (mg/L)
长期浸水
16.01-21.35
<10000
微腐蚀
结论：地下水对混凝土结构及混凝土结构中的钢筋有微腐蚀性；场地上层滞水埋深0.4-0.7米，素填土以粘性土为主，堆积时间大于十年，根据现场开挖上部土层较潮湿，则土处于毛细带中，另场地附近无污染源，场地土对混凝土结构及混凝土结构中的钢筋可按上层滞水的试验结果评价其具有微腐蚀性。
4.4.2场地地下水、地表水对工程的影响评价
场地地下水评价见基坑评价有关内容。场地的西南角有一个小水塘，基坑开挖时应先予以排干，对工程影响不大。
4.5场地地基基础方案分析
4.5.1基础型式及持力层的选择
拟建高层建筑物可考虑采用预应力管桩基础型式，以第⑥层圆砾层作为基础持力层。或采用钻孔灌注桩，选取后注浆钻孔灌注桩基础型式，以第⑦层卵石层作为桩端持力层。拟建的多层公建及商业部分，虽然荷载不大，但处在基坑开挖范围内，也建议采用预应力管桩基础型式。
4.5.1.1PHC管桩
根据设计要求和勘察成果，PHC管桩桩以第⑥层圆砾层作为基础持力层。按表11提供的设计参数，以k5、k18、k33、k42为计算参照孔，计算单桩竖向承载力特征值如表13。桩径选用Φ500mm、桩尖进入圆砾层0.5米，桩顶标高按26.4m（承台底标高）控制。根据规范《预应力混凝土管桩基础技术规程》DB42/489—2008，以压桩力或贯入度控制桩长，且以桩身强度控制设计时，当桩端进入低压缩性土层
