水利水电-引水管线工程单元工程质量评定表汇总.doc

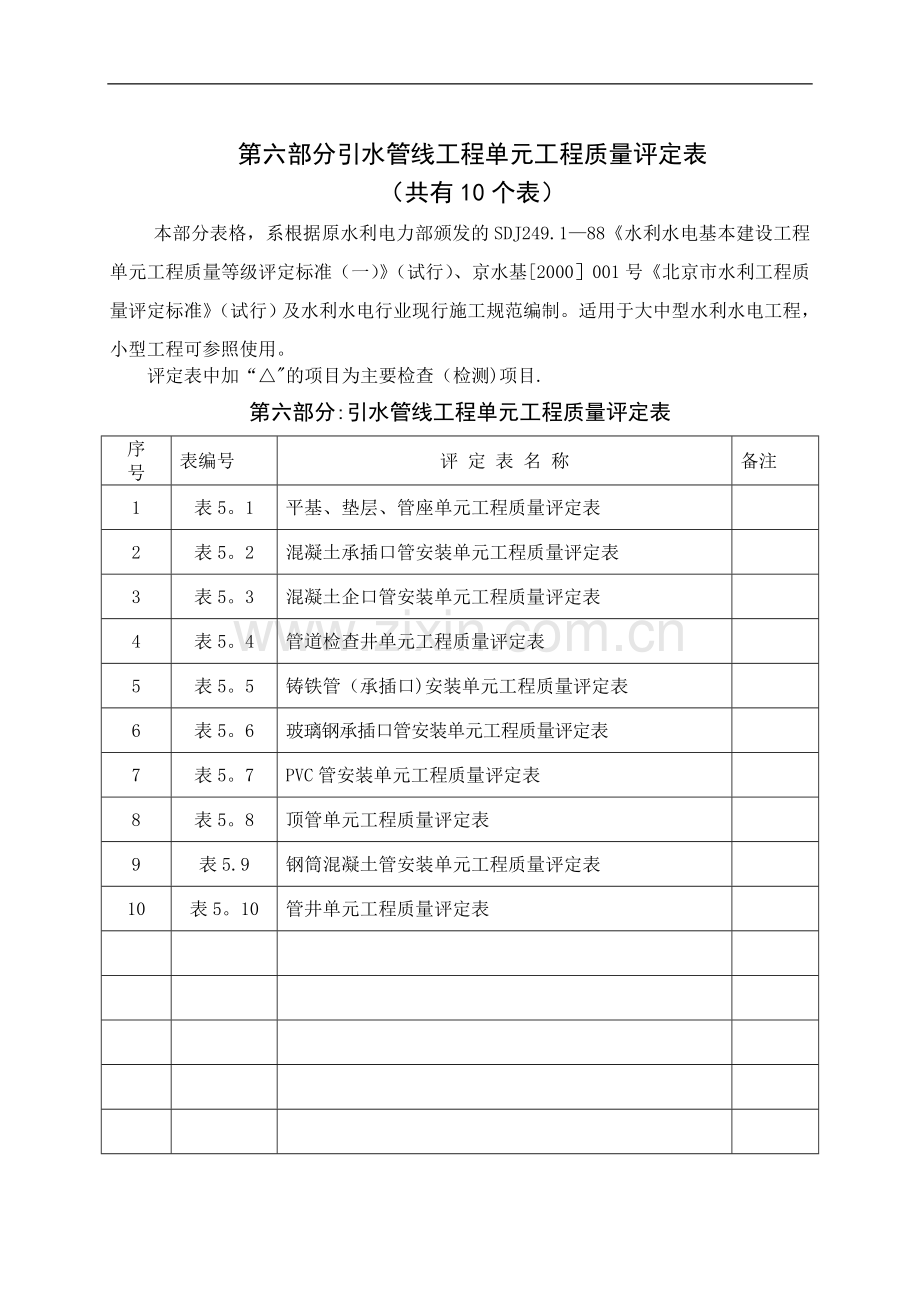

第六部分引水管线工程单元工程质量评定表
（共有10个表）
本部分表格，系根据原水利电力部颁发的SDJ249.1—88《水利水电基本建设工程单元工程质量等级评定标准（一）》（试行）、京水基[2000］001号《北京市水利工程质量评定标准》（试行）及水利水电行业现行施工规范编制。适用于大中型水利水电工程，小型工程可参照使用。
评定表中加“△"的项目为主要检查（检测)项目.
第六部分:引水管线工程单元工程质量评定表
序
号
表编号
评 定 表 名 称
备注
1
表5。1
平基、垫层、管座单元工程质量评定表

2
表5。2
混凝土承插口管安装单元工程质量评定表

3
表5。3
混凝土企口管安装单元工程质量评定表

4
表5。4
管道检查井单元工程质量评定表

5
表5。5
铸铁管（承插口)安装单元工程质量评定表

6
表5。6
玻璃钢承插口管安装单元工程质量评定表

7
表5。7
PVC管安装单元工程质量评定表

8
表5。8
顶管单元工程质量评定表

9
表5.9
钢筒混凝土管安装单元工程质量评定表

10
表5。10
管井单元工程质量评定表

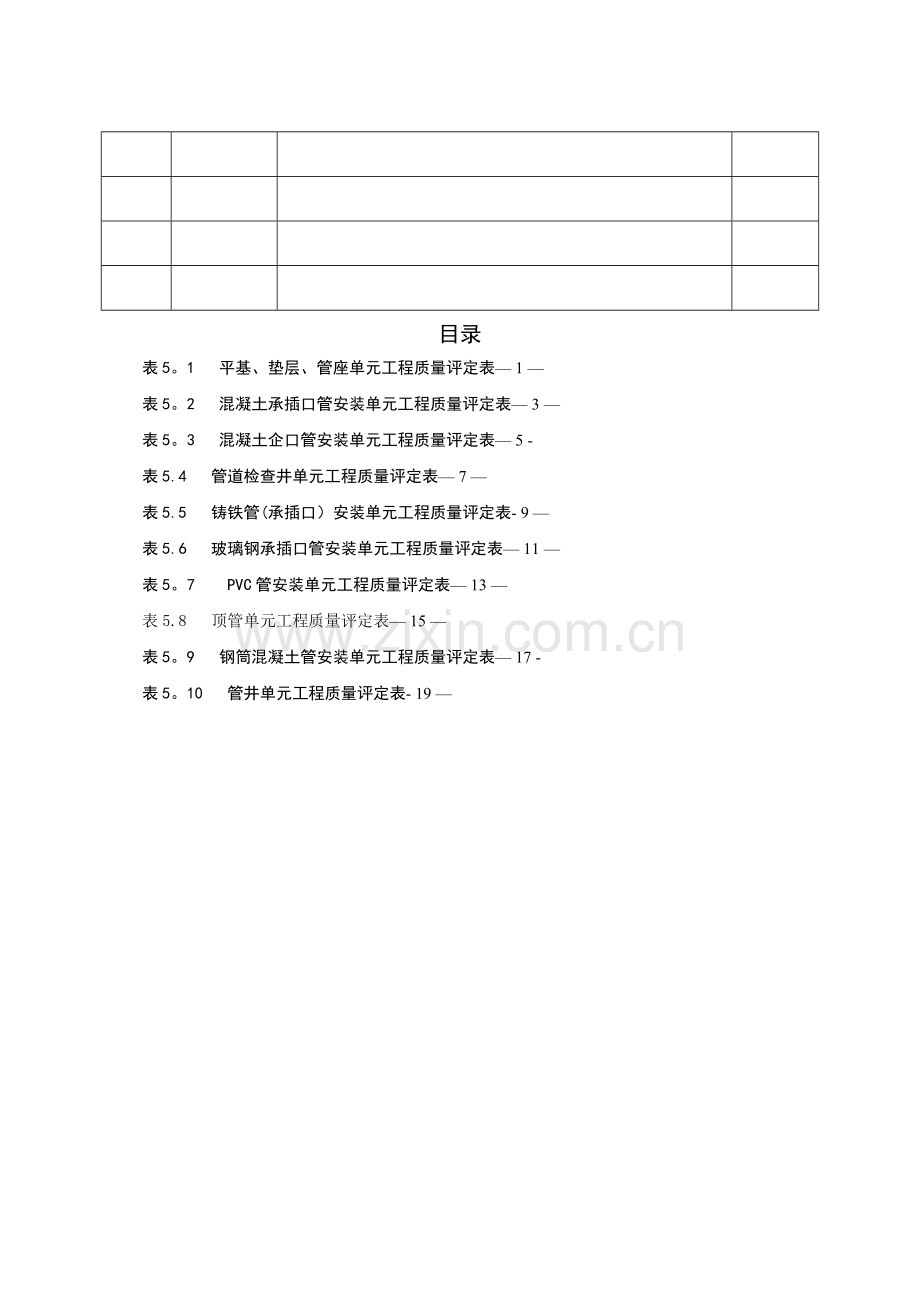

目录
表5。1 平基、垫层、管座单元工程质量评定表— 1 —
表5。2 混凝土承插口管安装单元工程质量评定表— 3 —
表5。3 混凝土企口管安装单元工程质量评定表— 5 -
表5.4 管道检查井单元工程质量评定表— 7 —
表5.5 铸铁管(承插口）安装单元工程质量评定表- 9 —
表5.6 玻璃钢承插口管安装单元工程质量评定表— 11 —
表5。7 PVC管安装单元工程质量评定表— 13 —
表5.8 顶管单元工程质量评定表— 15 —
表5。9 钢筒混凝土管安装单元工程质量评定表— 17 -
表5。10 管井单元工程质量评定表- 19 —

表5。1 平基、垫层、管座单元工程质量评定表
填 表 说 明
填表时必须遵守“填表基本规定”，并符合以下要求:
1。 单元工程划分：每50～100延米为一单元工程。
2。 单元工程量:填写本单元浇筑工程量(m3).
3. 检测数量：垫层的中线每侧宽度、高程;平基的中线每侧宽度、高程、厚度;管座的肩宽、肩高每10米或每个部位检测1点。
4. 单元工程质量标准.
合格：主要检查项目符合质量标准，一般检查项目基本符合质量标准，检测项目合格率大于等于70%。
优良：主要检查项目符合质量标准，一般检查项目符合质量标准，检测项目合格率大于等于90％.
水利水电工程
表5。1 平基、垫层、管座单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项
次
检查项目
质 量 标 准
检 验 记 录
1
△现浇混凝土强度
符合设计及规范要求

2
现浇混凝土表面
平整、直顺

3
蜂窝孔洞面积
不得大于1%

项次
检测项目
设
计
值
允许偏差
（mm）
实 测 值
合格数
(点）
合格率
（％）
1
垫
层
中线每
侧宽度
左侧

不小于
设计规定

右侧

高程

+0 ，-15

2
平
基
中线每
侧宽度
左侧

+10 ,-0

右侧

高程

+0 ，—10

厚度

±10

3
管
座
肩宽
左侧

+10 ,—5

右侧

肩高
左侧

±10

右侧

检测结果
共检测 点，其中合格 点，合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准,一般检查项目 质量标准。检测项目实测点合格率 ％

施工单位
年 月 日
建设
（监理）
单位
年 月 日
表5。2 混凝土承插口管安装单元工程质量评定表
填 表 说 明
填表时必须遵守“填表基本规定",并符合以下要求:
1。 单元工程划分：每50延米为一单元工程。
2。 单元工程量: 按实际安装长度（m）。
3. 检测数量：环形间隙差、插入就位准确度、相邻管内底错口每个管口各1点，中线位移、管内底高程两井之间检测2点，相邻管内底错口每个管口检测1点。
4. 单元工程质量标准。
合格：主要检查项目符合质量标准,一般检查项目基本符合质量标准,检测项目合格率大于等于70％.
优良: 主要检查项目符合质量标准，一般检查项目符合质量标准,检测项目合格率大于等于90%。
水利水电工程
表5。2 混凝土承插口管安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项
次
检查项目
质 量 标 准
检 验 记 录
1
△管材质量
符合设计及规范要求

2
管身及管口质量
无明显的表面缺陷，每根管的自然转角不得大于1度

3
管道安装
垫稳,不得悬空和晃动，管身必须锁(固)定

4
△胶圈质量
颜色均匀,材质致密,无平面扭曲,符合设计要求

5
△胶圈安装
紧靠小台，距承口外缘的距离应一致，不得出现上小台、闷鼻、麻花、跳井等现象

6
接口间隙
均匀、平直

项次
检测项目
设
计
值
允许偏差
(mm)
实 测 值
合格数
(点）
合格率
（%）
1
环形间隙差

2

2
插入就位准确度

±5

3
中线位移

≤10

4
管内底
高程
D≤1000mm

±10

D＞1000mm

±15

倒虹吸管

±20

5
相邻管内底错口
D≤1000mm

≤3

D＞1000mm

≤5

检测结果
共检测 点,其中合格 点，合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准，一般检查项目 质量标准.检测项目实测点合格率 ％

施工单位
年 月 日
建设
（监理）
单位
年 月 日
表5.3 混凝土企口管安装单元工程质量评定表
填 表 说 明
填表时必须遵守“填表基本规定”，并符合以下要求：
1。 单元工程划分:每50延米为一单元工程。
2. 单元工程量：按实际安装长度（m）。
3. 检测数量:中线位移、管内底高程两井之间检测2点，相邻管内底错口、抹带每个管口检测1点。
4。 单元工程质量标准。
合格：主要检查项目符合质量标准，一般检查项目基本符合质量标准，检测项目合格率大于等于70％。
优良: 主要检查项目符合质量标准，一般检查项目符合质量标准，检测项目合格率大于等于90％。
水利水电工程
表5。3 混凝土企口管安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项
次
检查项目
质 量 标 准
检 验 记 录
1
△管材质量
符合设计及规范要求

2
管身及管口质量
无明显的表面缺陷,每根管的自然转角不得大于1度

3
管道安装
垫稳，不得悬空和晃动

4
石棉水泥或膨胀水泥砂浆质量
符合设计要求

5
接口环形间隙
均匀、平直,灰口密实、饱满,表面平整，不得有间断、裂缝和空鼓等现象

项次
检测项目
设
计
值
允许偏差
（mm）
实 测 值
合格数
(点）
合格率
（％）
1
中线位移

≤10

2
管内底
高程
D≤1000mm

±10

D＞1000mm

±15

倒虹吸管

±20

3
相邻管内
底错口
D≤1000mm

≤3

D＞1000mm

≤5

4
抹带
宽度

+5 ,—0

厚度

+5 ，—0

检测结果
共检测 点，其中合格 点，合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准，一般检查项目 质量标准。检测项目实测点合格率 ％

施工单位
年 月 日
建设
（监理)
单位
年 月 日
表5。4 管道检查井单元工程质量评定表
填 表 说 明
填表时必须遵守“填表基本规定”，并符合以下要求：
1。 单元工程划分:每个检查井为一单元工程。
2。 单元工程量：填写本单元工程量（座）。
3. 检测数量：检查井尺寸、井筒尺寸每个井检测2点,井口高程、井底高程、踏步安装、流槽宽度、垂直度每个井检测1点。
4. 单元工程质量标准。
合格：主要检查项目符合质量标准，一般检查项目基本符合质量标准，检测项目合格率大于等于70％。
优良：主要检查项目符合质量标准,一般检查项目符合质量标准,检测项目合格率大于等于90％。
水利水电工程
表5。4 管道检查井单元工程质量评定表
单位工程名称
农村安全饮水工程管网改造
——

单元工程量

分部工程名称

施工单位
北京鑫大禹水利建筑工程有限公司
单元工程名称、部位

检验日期
年 月 日
项
次
检查项目
质 量 标 准
检 验 记 录
1
△砌筑砂浆及砖的强度
符合设计及规范要求

2
井壁
互相垂直(特殊要求除外），不得有通缝、瞎缝;灰浆饱满，灰缝平整，抹面压光，不得有空鼓、裂缝等现象

3
井内流槽
平顺，踏步安装牢固、位置准确，不得有建筑垃圾等杂物

4
井圈、井盖
完整无损,安装平稳、位置准确

项次
检测项目
设
计
值
允许偏差
（mm）
实 测 值
合格数
（点)
合格率
（%)
1
检查井
尺寸
长

±20

宽

2
井筒直径

±20

3
井口
高程
非路面

±20

路面

±5

4
井底高程
安管
D≤1000mm

±10

D＞1000mm

±15

顶管
D＜1500mm

+10，　-20　　

D≥1500mm

+20，　—40

5
踏步安装（水平及垂直
间距，外露长度）

±10

6
流槽宽度

+10 ，0

7
垂直度

15

检测结果
共检测 点，其中合格 点，合格率 ％
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准，一般检查项目 质量标准.检测项目实测点合格率 %

施工单位
年 月 日
建设
(监理）
单位
年 月 日
表5。5 铸铁管（承插口）安装单元工程质量评定表
填 表 说 明
填表时必须遵守“填表基本规定”，并符合以下要求：
1. 单元工程划分：每50～100延米为一单元工程。
2. 单元工程量：填写实际安装长度（m）。
3. 检测数量：环形间隙差每个管口检测2点,中线位移、管道高程两井之间或每100延米检测2点,立管垂直度每条立管检测1点。
4。 单元工程质量标准。
合格:主要检查项目符合质量标准,一般检查项目基本符合质量标准,检测项目合格率大于等于70％。
优良： 主要检查项目符合质量标准,一般检查项目符合质量标准，检测项目合格率大于等于90%。
水利水电工程
表5。5 铸铁管（承插口）安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项
次
检查项目
质 量 标 准
检 验 记 录
1
△管材质量
符合设计及规范要求

2
管身及管口质量
无明显的表面缺陷;直径小于500mm的管自然转角不得大于1度，大于500mm的管不得大于2度

3
安装前的准备
管身的承、插口部位及胶圈清洗干净，并均匀涂抹洁净的植物油

4
管道安装
稳固,不得悬空和晃动，管身必须锁（固）定

5
△胶圈质量
颜色均匀,材质致密，无平面扭曲，符合设计要求

6
△胶圈安装
紧靠小台，距承口外缘的距离应一致,不得出现上小台、闷鼻、麻花、跳井等现象

7
接口处的环形间隙
均匀、平直

项次
检测项目
设
计
值
允许偏差
(mm）
实 测 值
合格数
（点）
合格率
（%)
1
环形间隙差

2

2
中线位移

≤10

3
管道高程

±10

4
管道垂直度

≤10

检测结果
共检测 点，其中合格 点，合格率 ％
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准,一般检查项目 质量标准。检测项目实测点合格率 ％

施工单位
年 月 日
建设
（监理)
单位
年 月 日
表5。6 玻璃钢承插口管安装单元工程质量评定表
填 表 说 明
填表时必须遵守“填表基本规定”,并符合以下要求：
1. 单元工程划分：每50延米或一个部位的管道安装为一单元工程.
2。 单元工程量:填写实际安装长度(m）.
3。 检查数量:中线位移管内底高程检测2点，相邻管内底错口每个管口检测1点.
4. 单元工程质量标准。
合格:主要检查项目符合质量标准,一般检查项目基本符合质量标准,检测项目合格率大于等于70%。
优良： 主要检查项目符合质量标准，一般检查项目符合质量标准,检测项目合格率大于等于90%。
水利水电工程
表5.6 玻璃钢承插口管安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项
次
检查项目
质 量 标 准
检 验 记 录
1
△管材质量
符合设计及规范要求

2
管身及管口质量
无明显的表面缺陷，每根管的自然转角不得大于设计及规范要求

3
安装前的准备
管身的承口、插口部位及胶圈清洗干净,并在其表面用符合要求的润滑剂涂抹均匀

4
△胶圈质量
颜色均匀，材质致密，无平面扭曲,无接头，无粗细不均，符合设计要求

5
管道安装
打压嘴的位置不得向下，打压完毕及时封堵打压嘴;管道安装后及时垫稳，管身必须稳定,不得晃动

6
接口处的环形间隙
均匀、平直

7
△压力试验
每个安装口均须按照设计标准进行压力试验，压力试验过程符合规范及设计要求

项次
检测项目
设
计
值
允许偏差
（mm）
实 测 值
合格数
（点）
合格率
(％）
1
中线位移

15

2
管内底
高程
D≤1000mm

±10

D＞1000mm

±15

3
相邻管节内底错口
D≤1000mm

3

D＞1000mm

5

检测结果
共检测 点，其中合格 点，合格率 ％
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准，一般检查项目 质量标准。检测项目实测点合格率 %

施工单位
年 月 日
建设
(监理）
单位
年 月 日
表5。7 PVC管安装单元工程质量评定表
填 表 说 明
填表时必须遵守“填表基本规定"，并符合以下要求:
1. 单元工程划分：每50~100延米为一单元工程。
2。 单元工程量：填写实际安装长度(m)。
3. 检查数量：中线位移、管道高程每20米检测1点,环形间隙差、粘结剂接口插入深度、插入就位准确度每个管口检测1点.
4。 单元工程质量标准.
合格：主要检查项目符合质量标准，一般检查项目基本符合质量标准，检测项目合格率大于等于70％.
优良： 主要检查项目符合质量标准，一般检查项目符合质量标准，检测项目合格率大于等于90%。
水利水电工程
表5.7 PVC管安装单元工程质量评定表
单位工程名称
农村安全饮水工程管网改造—-
——

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项
次
检查项目
质 量 标 准
检 验 记 录
1
管沟的开挖及回填
符合设计要求

2
△管道及管件质量
各项指标均符合设计要求，管身及管口无明显的表面缺陷

3
管道安装
垫稳、固定,中心线基本顺直,管身不得悬空和晃动

4
△胶圈质量
胶圈颜色均匀，材质致密无平面扭曲

5
管口端面
垂直，无明显斜茬，无飞边、毛刺等，插口端工作面清洗干净

6
△管口粘接
正确掌握粘接剂涂抹顺序和部位，粘接对口时保证管道顺直度,确保粘结牢固且管身不变形，并确保固化时间不低于设计要求

项次
检测项目
设
计
值
允许偏差
（mm)
实 测 值
合格数
(点）
合格率
(%)
1
环形间隙差

2

2
插入就位准确度

±5

3
中线位移

15

4
管道高程

±10

5
粘结剂接口插入深度

不小于管外径

检测结果
共检测 点,其中合格 点，合格率 ％
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准，一般检查项目 质量标准.检测项目实测点合格率 ％

施工单位
年 月 日
建设
(监理）
单位
年 月 日
表5。8 顶管单元工程质量评定表
填 表 说 明
填表时必须遵守“填表基本规定"，并符合以下要求：
1. 单元工程划分：每顶进10延米为一单元工程。
2。 单元工程量：填写实际顶进长度(m）。
3。 检查数量:中线位移、管内底高程每10米检测1点，相邻管间错口、对顶时管子错口每个接口检测1点。
4. 单元工程质量标准.
合格：检查项目符合质量标准，检测项目合格率大于等于70％。
优良：检查项目符合质量标准，检测项目合格率大于等于90％.
水利水电工程
表5。8 顶管单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项
次
检查项目
质 量 标 准
检 验 记 录
1
管道接口
密实、平顺、无脱落现象

2
胶圈安装
内胶圈中心应对应管缝

3
填料
密实、均匀

3
管内清理
不得有泥土、石子、砂浆、砖块、木块等杂物

项次
检测项目
允许偏差 （mm)
实 测 值
合格数
(点）
合格率
（%）
1
中线位移
D〈1500
≤30

D≥1500
≤50
2
管内底高程
D<1500
+10
—20

D≥1500
+20
—40
3
相邻管间错口
D〈1500
≤10

D≥1500
≤20
4
对顶时管子错口
≤30

检测结果
共检测 点，其中合格 点，合格率 ％
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准，一般检查项目 质量标准.检测项目实测点合格率 %

施工单位
年 月 日
建设
(监理）
单位
年 月 日
表5。9 钢筒混凝土管安装单元工程质量评定表
填 表 说 明
填表时必须遵守“填表基本规定"，并符合以下要求：
1。 单元工程划分：每50~100延米为一单元工程。
2。 单元工程量：填写实际安装长度(m）。
3。 检查数量：中线位移、管道高程每20米检测1点，每个管口开口度检测4点.
4。 单元工程质量标准.
合格:主要检查项目符合质量标准，一般检查项目基本符合质量标准，检测项目合格率大于等于70％。
优良: 主要检查项目符合质量标准，一般检查项目符合质量标准,检测项目合格率大于等于90%。
水利水电工程
表5。9 钢筒混凝土管安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项
次
检查项目
质 量 标 准
检 验 记 录
1
△管身及管口
无明显表面缺陷,各项指标均符合要求，并具有出厂合格证

2
安管前处理
管身的承口、插口部位清洗干净，其表面润滑剂涂抹均匀

3
管道安装
垫稳，不得悬空和晃动,管身必须锁（固）定，每根管的自然转角不得大于设计要求

4
胶圈质量
颜色均匀，材质致密，无平面扭曲，符合设计要求

5
接口间隙
均匀、平直

6
△管口压力试验
每个安装管口均须按照设计标准进行压力试验，压力试验符合设计要求

项次
检测项目
设
计
值
允许偏差
(mm）
实 测 值
合格数
（点）
合格率
（％）
1
中线位移

≤30

2
管内底
高程
D≤1000mm

±20

D＞1000mm

±30

3
相邻管节内底错口
D≤1000mm

≤3

D＞1000mm

≤5

4
接口环开口度
上

+5～－10

下

左

右

检测结果
共检测 点，其中合格 点，合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准,一般检查项目 质量标准.检测项目实测点合格率 ％

施工单位
年 月 日
建设
(监理）
单位
年 月 日
注：本评定表只适用于直径小于2米的PCCP管。
表5。10 管井单元工程质量评定表
填 表 说 明
填表时必须遵守“填表基本规定”，并符合以下要求：
1。 单元工程划分:以每一座管井为一单元工程.
2。 单元工程量:填写实际井深长度(m）
3。 检查数量：井深偏差、过滤器安装位置的上下偏差、井底沉淀物厚度,每井检测1点。
4。 单元工程质量标准。
合格:主要检查项目符合质量标准,一般检查项目符合合格标准。
优良：主要检查项目符合质量标准,一般检查项目符合优良标准.
水利水电工程
表5。10 管井单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
优 良
合 格
1
井位、孔斜
符合设计要求。井斜≤100m的井段,其顶角偏差不超过1°；＞100m的井段,每百米顶角偏差的递增速度不得超过1.5°。井段的顶角和方位角不得有突变

2
孔径
不得小于设计要求

3
井管质量
符合设计和规范要求

4
井管垂直度
符合设计要求。井管的连接必须做到对正接直、封闭严密;接头处强度必须满足下管安全和成井质量的要求

5
填料质量及封孔位置
符合设计要求

6
井水的含砂量
小于1/200000（体积比）

7
△抽水试验
符合设计及规范要求

8
△出水量
符合设计要求

9
△水质
符合设计及规范要求

10
井深偏差
井深小于
100米
±200mm
+300mm ,—200mm

井深大于等于
100米
±2‰h
+3‰h ,-2‰h

11
过滤器安装位置的
上下偏差
±200mm
±300mm

12
井底沉淀物厚度
＜4‰h
＜5‰h

评 定 意 见
单元工程质量等级
主要检查项目 质量标准，一般检查项目 标准

施工单位
年 月 日
建设
（监理)
单位
年 月 日
注 超深为“+"，欠深为“-”，h为井深
- 13 -
