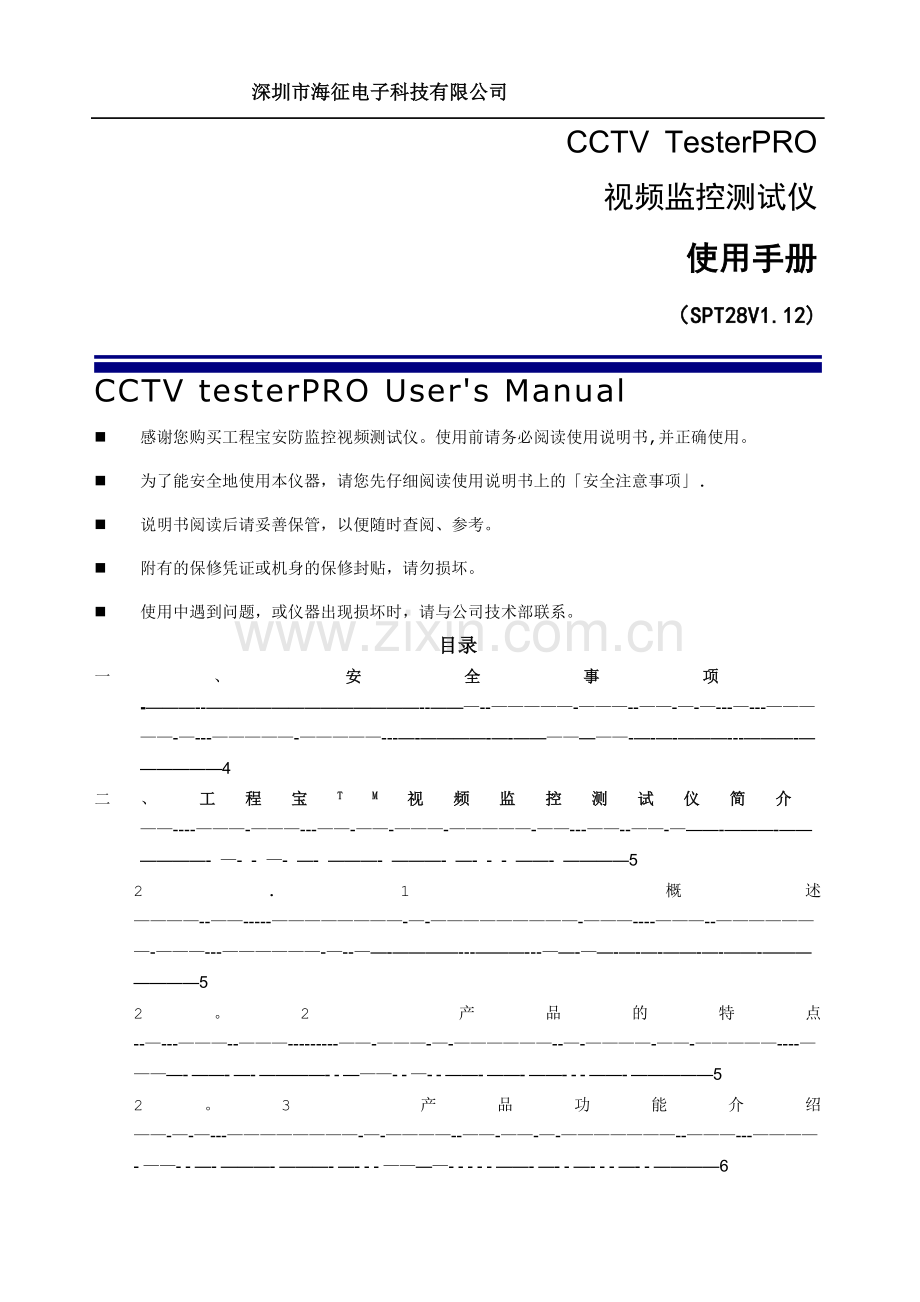

深圳市海征电子科技有限公司CCTV TesterPRO视频监控测试仪使用手册（SPT28V1.12)CCTV testerPRO Users Manualn 感谢您购买工程宝安防监控视频测试仪。使用前请务必阅读使用说明书,并正确使用。n 为了能安全地使用本仪器，请您先仔细阅读使用说明书上的安全注意事项.n 说明书阅读后请妥善保管，以便随时查阅、参考。n 附有的保修凭证或机身的保修封贴，请勿损坏。n 使用中遇到问题，或仪器出现损坏时，请与公司技术部联系。目录一、 安全事项-4二、 工程宝TM视频监控测试仪简介-52.1 概述-52。2 产品的特点-52。3 产品功能介绍-62。4产品配件-82。5仪器各部位名称与功能-9三、 操作说明-123。1 电池安装及充电说明-123。2 仪器连接-133。3功能菜单操作-143。3。1云台控制器-14云台控制器参数设置-14设置和调用球机预置位-16调用球机主菜单-173。3。2视频设置-173。3。3彩条发生器-183。3。4网线测试器-193。3。5数据监视器-203.3。6 测试仪设定-213.3。7 云台地址扫描-223.3。8数字万用表-23功能键说明-23状态显示说明-23使用方法-24仪表自身保护-293。4DC12V/1A 电源输出-303.5 音频测试功能-30四、 技术参数-314。1总体技术参数-314。2数字万用表技术参数-32一、安全事项n 使用本仪器时，请遵守当地的电气使用相关规则,避免于医院、加油站等不可使用电气的地方使用。n 使用本仪器时,敬请使用原厂所附配件,以免因使用未经认证之配件造成产品损害。n 本仪器所附配件仅满足自身设备使用,请勿用作其他用途，以免造成不可预料的事故。n 请勿让本产品淋雨或受潮，以免造成性能下降或损坏。n 请勿让仪器暴露部分接触灰尘或液体.n 运输和使用过程中,勿剧烈碰撞、摇动设备，以免导致元件损坏，使本品不能正常工作。n 设备充电时，请不要离开，如发现电池发热严重,应马上断电，充电时间不要超过八小时。n 请勿在开机状态下,带电接插本仪器各接口.n 请勿在湿度高的地方使用。如果设备受潮，应马上断开电源和其它连接线.n 请勿在含有易燃气体的环境中使用。n 请勿自行拆卸本仪器，机内无用户能自行维修的零件，如确需拆卸，请与本公司技术人员联系。n 请勿用于强电磁干扰环境中.n 请勿用湿手或湿物触摸仪器.n 请勿用洗洁剂清洗，请使用干布擦去污物。如果污物很难除去，则可将软布沾有水或中性洗涤剂，充分拧干后轻擦。关于数字万用表:n 测量前，要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击.n 测量时，请勿输入超过规定的极限值,以防电击和损坏仪表。n 在测量高于60V直流、40V交流电压时,应小心谨慎，防止触电.n 选择正确的功能,谨防误操作！n 换功能时，表笔要离开测试点。n 不允许表笔插在电流端子上测量电压!二、工程宝TM视频监控测试仪简介2.1 概述本仪器是为视频监控现场安装、维护而开发的测试工具,它具有视频显示、PTZ控制、DC12V电源输出、音频测试、图像发生器、RS485 数据捕捉、网线测试等功能。本测试仪功能齐全、简单易用、携带方便,是工程商安装和维护前端摄像设备、提高效率、降低工程费用的好帮手。2。2 产品特点 中文、英文两种语言可设置。 3.5英寸大屏幕高清晰LCD显示屏，960x240分辨率,262K色。 LCD屏幕亮度/对比度/色彩饱和度可调；背光亮度可调. 视频制式NTSC、PAL自动适应和制式显示。 视频信号强度测量,测试视频信号电平是否衰减。 高精度、全功能、中文数字万用表，测量电流、电压、电阻、通断性测试、二极管、电容等 独创的数字万用表测量值显示锁定、差值测试等功能 DC12V 1A电源输出，为摄像机提供应急电源. 音频输入测试，测试拾音器等音频信号。 多制式彩条图型发生器（七制式可切换视频测试信号发生器），发送/接收全球七种制式的彩条图像。 球机地址快速扫描寻找功能，帮助用户查找球机地址. 超强型网线、电话线测试功能,线头寻找、线序排列显示。 支持RS232/RS485/RS422接口,速率150 19200bps可调。 支持PELCO-P、PELCO-D、SAMSUNG等二十多种控制协议. PTZ协议捕捉分析功能，控制协议指令显示,帮助工程人员判断RS485传输是否正常,更容易地找出故障设备. PTZ(云台与变焦）控制,可控制云台转动方向、摄像机变倍、聚焦、光圈及球机菜单参数设置，预置位的设定与调用等。 电池电量图形显示，电池供电或外接电源供电同时给电池充电，先进电源控制保护电路，低功耗工作节能环保，一次充电4小时，可正常使用15小时。2。3 产品功能2。3。1 视频信号测试功能视频监控测试仪，内置高清晰2。8英寸数字LCD监视器，直观方便地显示摄像机图像质量。支持PAL/NTSC制式的图像信号。仪表LCD显示屏的亮度、对比度、色彩饱和度可调整，LCD的背光亮度可调,适合于野外施工和维护式作。2。3。2 视频信号强度测试功能视频监控测试仪的视频信号强度测量功能，测试视频信号强度是否衰减或过高。视频信号由于视频线缆过长会造成信号衰减,视频信号的衰减会造成图像暗淡，降低图像动态范围；视频信号过强，会造成虚影,降低图像的清晰度。CCTV TesterPRO的视频信号测量功能，实时显示视频信号的电平值,如果超出范围，仪器的屏幕会有提示信息显示.2。3。3 云台控制功能视频监控测试仪内置PelcoD/P，SAMSUNG，Panasonic等二十多种PTZ控制协议,通过自身的RS485或RS232接口,用户可以控制云台的上、下、左、右转动，以及调整一体机的变焦、聚焦、光圈大小。视频监控测试仪支持水平转动速度、垂直转动速度调整；以及预置位设置、预置位调用功能,可调用快球的菜单，编辑球机各项参数。2.3。4 多制式图像发生器功能多制式图像发生器通过视频OUT端口，发送多种制式(PAL,NTSC)标准彩色图型条，图型条有：白、黄、青、绿、粉、红、蓝、黑共八种颜色，通过监控中心的监视器是否接收到彩色图型条来判断视频通道是否正常传输，同时，通过监控中心接收到的彩色图型条,可以判断是否因为传输有衰减或干扰造成颜色偏差。该设备也可由视频OUT端口发送彩色图案,同时在IN端口接收并显示，适用于视频传输的现场检测，如视频光端机、视频线缆等。仪器同时支持PAL和NTSC制式。2.3。5DC12V 1A电源输出功能视频监控测试仪专门为摄像机的供电而设计了12V 1A的电源输出端口，为摄像机提供临时的供电。主要应用于一些摄像机的现场演示和测试,同时，对于一些需要安装摄像机的场地，因为项目实施之前现场没有电源,必须找到临时的电源为摄像机供电,CCTV TesterPRO的供电输出就发挥了必要的作用。2。3。6 音频测试功能视频监控测试仪的音频测试功能，可以对视频监控前端的拾音器等音频设备进行测试.2。3.7 网线测试功能网线测试功能,通过仪表上的UTP CABLE TEST测试端口，可以测试出各种网线的连接方式(任意两线或两线以上）。网线测试功能，能够显示被测试线缆的编号（测试盒编号，默认编号：255）,相当于布线工程的分线器,工程师通过显示的编号为网线作标志，在繁杂的网线堆中快速理顺网线连接。2。3。8云台控制数据捕捉分析功能仪表可通过RS485/RS232接口捕捉多功能键盘或DVR等控制设备发过来的控制协议代码，检验监控中心机房发送过来的PTZ控制命令数据是否能正常收到，验证RS485/RS232数据传输。屏幕显示16进制代码,如PELCOP：A0 00（地址) xx xx xx xx AF xx PELCO-D:FF 01（地址)xx xx xx xx xx 2。3。9 云台地址扫描功能视频监控测试仪独特的地址扫描功能，可以快速协助工程师查找快球的地址。工程师对于一些需要维护的快球，有可能不知道快球的地址,如果要拆下快球进行检查，工作量比较大。视频监控测试仪独特的扫描功能，可以帮助工程师快速查找球机的地址.2。3。10高精度全功能数字万用表CCTV TesterPRO内置了性能稳定、高可靠性的3 3/4位（6600计数)数字万用表,读数清晰,可用于测量直流电压、交流电压、直流电流、交流电流、电阻测量、通断测试、二极管测量、电容测量，自动/手动量程转换，差值测量及锁定，功能齐全，测量准确度高，使用方便。2。4产品配件1). 测试仪主机2). 充电器 DC5V 2.0A3)。 网线测试盒4). 聚合物锂离子电池（3.7V DC 3000mAh )5）。 万用表表笔6）。 BNC线7）. RS485连接线8）。 RS232连接线9）。 电源输出转换线10）。 音频线11)。 挂绳12)。 工具包13). 说明书2。5仪表各部位名称和功能：1外接电源指示灯,当外接电源接入时，绿灯亮2数据接收指示灯,接收数据时红灯闪亮。3数据发送指示灯，发送数据时红灯闪亮.4充电指示灯，充电时红灯亮。电池充满时,指示灯自动熄灭.5电池电量显示图标，实时显示电池电量情况。6显示区域,显示视频图像、电池电量和各功能菜单及相关数据。7下拉式动态功能菜单,切换测试仪的各项实用功能。8长按2秒以上打开或关闭测试仪电源，短按打开或关闭菜单显示。9功能菜单按钮，弹出下拉式菜单,连续按该键或、方向键可选云台控制器、视频设置，彩条发生器、网线测试器、数据监视器、测试仪设定、云台扫描七项功能选项。10设置按钮，在各功能模式下进入仪器的参数设置。11向上方向键.向上改变设置参数 / 移动菜单项/转动球机等.12向下方向键。向下改变设置参数 / 移动菜单项/转动球机等。13向左方向键。向左改变设置参数 / 移动菜单项/转动球机等。14向右方向键.向右改变设置参数 / 移动菜单项/转动球机等。15确认/打开按钮。个别参数设置时的确定键；光圈打开或光圈增大命令.16取消/关闭按钮。菜单参数设置时的返回及取消键;光圈关闭或光圈减小命令。17近焦（聚焦+)，表示图像聚集到近处。18远焦（聚焦-），表示图像聚集到远处。19变倍 + ,镜头拉近，控制镜头放大.20变倍 - ，广角按钮，推远镜头,增大镜头广角。21数字万用表插孔，测量电压、电流、电阻、通断性测试、二极管、电容等。前部22RESET 恢复出厂时的默认参数设置.235V直流外接电源接口。请使用配送的5V / 2A电源适配器。24Cable Test 网线连接线序测试接口。请配合网线测试盒使用.25RS232串口通讯端子，用于PTZ的RS232通讯数据连接.26音频输入测试，用于声音监控测试.2712V最大1A直流应急电源输出，用于临时直流测试供电29BNC输入接口，图像信号输入。30BNC输出接口，图像信号输出.31RS485通讯端子,用于PTZ的RS485通信数据连接.三、操作说明3。1 电池安装及充电说明本仪器内置可充电聚合物锂电池,为保证运输安全，运输时必须断开电池舱内的电池连接线！(出厂时电池连接线已断开)使用前，请连接好电池舱中的电池连接线，接上电池连接线时，仪表自动开机。用户正常使用时不再需要断开电池连接线,长按键可开 / 关机。注意：请使用本仪器原配充电器！第一次使用时，请用尽电池电能后充电34小时。充电时,红色灯亮,电池充满时,指示灯自动熄灭。注意:充电指示灯熄灭时,电池电量大约为90左右，用户可再延长1小时左右的充电时间，一次充电不要超过8小时。电池充电的同时,可开机一边充电一边工作,但充电时间延长。注意：系统异常时，请断开所有的连接线，按仪器右侧的 RESET 键,恢复出厂默认设置。3。2仪器连接. 将摄像机或快球的视频输出连接到CCTV TesterPRO视频监控测试仪的视频输入端VIDEO IN，仪表的LCD屏幕将显示摄像机的图像；. 将视频监控测试仪CCTV TesterPRO的视频输出端口VIDEO OUT连接到监视器的视频输入端或视频光端机的输入端,仪表显示摄像机的图像，同时将图像送往监视器或视频光端机等. 将快球或摄像机PTZ的RS485控制线缆,连接到视频监控测试仪CCTV TesterPRO的RS485 端口,注意连接线缆的正负极，正对正，负对负连接.仪表支持RS232通信控制,将PTZ云台的RS232线缆接到仪表的RS232端口,通过RS232通信总线控制PTZ云台动作. 万用表的表笔，根据测量功能,红、黑笔插相关红、黑孔，请严格照按万用表操作使用.特别警告：仪表通信端口不充许接入电压大于6V的电路中,否则会烧坏机器.特别警告:不允许表笔插在电流端子上测量电压！3.3 功能菜单操作n 长按电源开关键2秒以上，电源打开.n 工作中，长按键2秒以上,电源关闭，也可设置定时关机.n 关机时记忆现时的工作模式，重开机时进入关机前的工作模式.n 开机状态按功能菜单键，弹出下拉式功能菜单，连续按键或向上/向下方向键，选择所需要的功能模式。任何功能状态任何编辑模式下按键，系统进入功能菜单选项，并进入下一功能模式界面.n 在各种功能模式下，按设置键，设置各种参数值。开机工作状态，按键（菜单功能键)，弹出下拉式功能菜单,连续按键或方向键，选择七种不同的功能，光标停留的功能菜单，两秒钟后自动进入相关功能界面.3.3.1 云台控制器显示输入的视频图像,按键进入菜单选项和参数设置，可设置PTZ云台控制器的地址、控制协议、通讯端口、波特率、预置位、球机水平、垂直控制速度等参数.按键关闭云台控制器菜单,显示满屏幕图像。按健选择“云台控制器功能,如右图.无视频输入时屏幕显示：没有视频输入。云台控制器参数设置在“云台控制器”模式下(如上图），按键，进入各项参数的设置模式（参照下图），按、键,黄色背景条上下移动,选择需要设置的项目，按或键改动参数值。需要改动参数的项目设置完成后，按键确认存盘退出，如需放弃改动,退出设置状态，请按键再按键不存盘退出编辑状态,或按键跳出到“云台控制器”功能.A。 协议使用方向键移动黄色光标至“协议项，设置与球机一致的协议。本仪器内置二十多种协议可供用户选用,含有：PelcoP、Pelco-D、Samsung、Yaan、LiLin、CSR600、Panasonic、Sony-EVI 等。B. 端口移动黄色光标移至“端口”菜单项，选择能与球机通信的端口，可选RS485或RS232通信端口.C. 波特率移动黄色光标移至“波特率菜单选项，选择与球机一致的通信速率,可选取150/300/600/1200/2400/4800/9600/19200波特率。D。 地址移动黄色光标移至“地址选项(球机通信地址),设置通信地址,可设0254 ，设置地址数据必须与球机设置的地址一致。E。 水平速度移动黄色光标移至“水平速度”菜单项，设置控制球机水平转动的速度参数,可设参数063(控制协议的不同,可控速度有所区别）.F. 垂直速度移动黄色光标移至“垂直速度”菜单项，设置控制球机垂直转动的速度参数，可设参数063（控制协议的不同,可控速度有所区别)。G。 设置预置位移动黄色光标移至“设置预置位”菜单项，设置并储存球机预置位号，可设置 1128个预置位。长按或加快选择速度,按 确认保存预置位，按 放弃保存。H。 调用预置位移动黄色光标移至“调用预置位”菜单项,调用球机预置位,可选 1128个预置位号。长按或加快选择速度，按 确认调用该预置位。调用某些特殊的预置位号，可调用球机菜单功能.逐项检查并设置测试仪的协议、地址、端口、波特率,必须与将要连接的球机(或解码器）的地址、协议、波特率相同,本测试仪才能起到测试及操控作用。参数设置完成，测试仪即可对云台和镜头进行操控：u 按仪表的控制云台的转动方向；u 按 “确认/光圈+”、“退出/光圈-键，打开、关闭光圈；u 按 “聚焦+”、 “聚焦”键,手动调整聚焦;u 按“变倍+、 “变倍”键,手动调整变倍。设置和调用球机预置位设置预置位：在云台和镜头可控制基础上，移动摄像头到要设为预置点的位置。在“云台控制器模式下，按键进入编辑状态，按或键移动“黄色光标”光至“设置预置位，按或编辑预置点号,按确认键储存，按放弃退出设置状态。调用预置位:在“云台控制器”模式下，按键进入编辑状态,按或选择调用预置点号。按键确认，摄像头立即移动到预置的位置，镜头的变倍、聚焦和光圈也自动改变到预置参数。预置的摄像机画面显示在监视器上。按键放弃退出设置状态。备注：预置点设置后保存于球机内（可设预置位点数取决于球机）调用球机主菜单不同球机厂家的控制系统，在调用球机菜单所使用的预置点有所不同,请参考球机的操作说明书，公司提供的球机通过调用64号预置位打开球机主菜单,本例仅供参考.在“云台控制器模式下,按键进入编辑状态，按或键（长按加速选择）选择预置点号64，按键确定，打开球机的主菜单。仪器显示球机菜单:调出球机主菜单后,用户就可以通过测试仪上的方向键等进入相关选项，对其进行设置。球机菜单设置的具体操作方法，用户须参考球机说明书,以球机说明书的操作使用方法为准。3.3.2 视频设置按键，可连续按 键,或按 、 键，让光标停留在“视频设置”位置上，两秒钟后自动进入“视频设置界面。A 根据用户的需求，可设置显示屏的亮度、对比度、色彩饱和度。B 显示视频图像输入格式PAL或NTST，无图像输入时不显示相关制式。仪器自动显示，不需要设置.C 视频信号强度测量，显示输入视频信号的电压值，显示“正常或“过强”、“偏弱”.仪器自动显示测量结果,不需要设置。视频信号强度测量值，根据视频输入图像的制式，信号电平会自动在IRE（Institute of Radio Engineers无线电工程师协会）和mV间切换，NTSC制式的用IRE作为测量单位，PAL制式的用mV作测量单位。视频信号由于视频线缆过长会造成信号衰减,视频信号的衰减会造成图像暗淡，降低图像动态范围；视频信号过强，会造成虚影，降低图像的清晰度。本仪器的视频信号强度测量功能，实时显示视频信号的电平值,如果超出范围，仪器的屏幕会有提示信息显示.3.3.3 彩条发生器按键,可连续按 键，或按 、 键,让光标停留在“彩条发生器”位置上,两秒钟后自动进入“彩条发生器”界面。仪器的彩条发生器,同时支持全球PAL/NTSC七种不同制式的标准彩条输出，按或方向键可选择“视频制式”或“显示选择功能。黄色光标停在“视频制式”时，仪器向VIDEO OUT端口发送彩色条,按或方向键切换输出的视频制式。黄色光标停在“显示选择时，按或方向键切换仪表屏幕显示内容，“视频输入”显示仪表VIDEO IN端口输入的图像,“视频输出”显示仪表向VIDEO OUT端口发送的彩色条图像。在“彩条发生器”模式下,可通过 VIDEO OUT 端口输出七种制式彩条视频图像，同时可以由VIDEO IN接收回来，显示视频的输入和输出情况，本功能适用于测试监控传输通道,如视频光端机、视频线缆等,VIDEO OUT 端口接光端机的发射端，VIDEO IN 接光端机的接收端.图像接收:连接测试仪的VIDEO OUT和VIDEO IN，形成回路，视频发生器输出彩条图，通过VIDEO OUT端口送出,用方向键改“显示选择项为“视频输入”,此时屏幕处于图像接收状态，如果VIDEO IN端口接收不到彩条发生器送过来的当前图像,则屏幕中显示“没有视频输入”，如正确接收到彩条发生器产生的图像，则屏幕上显示的是发送、接收一致的彩条图案。实用性：A. 在维护球机时，可用此功能向监控中心发送图案，如监控中心可以收到仪器发出的图案，则表明视频传输通道正常,同时，监控中心可根据收到彩条色彩情况，判断图像质量是否正常.B. 测试视频光端机、视频线缆时，仪表自身的彩条发送和接收，以回路测试的方式，检验传输设备或线缆是否正常。3.3.4 网线测试器按键，可连续按 键,或按 、 键,让光标停留在“网线测试器位置上，两秒钟后自动进入“网线测试器”界面。独创 2 芯至 8 芯线路测试,任意两线接通，即可测试显示线序排列、通断情况，以及显示测线盒的编号（默认255)。使用多个不同编号的测线盒，利用测试仪对测线盒编号的读取功能，便于机房线头寻找与排序.随机附送测线盒一个。 请配合网线测线盒使用。 将被测网线的一端连接至仪器的CABLE TEST端口,另一端连接网线测试盒。 同时使用多个不同编号的测试盒(需另行购买)，通过测试仪的网线测试盒编号读取功能（如上图，测试仪显示与之连接的测线盒编号为255），方便于布线工程中线头的寻找。如上图所示，8线断路，17号线正常接通，“网线类型为交叉线。下图是用三个不同编号的测线盒对三条不同线缆进行测试,测线盒编号1的线序排列显示是全直通网线，测线盒编号2的线序排列显示是交叉线,测线盒编号3的线序排列显示有断线或短路等。3.3.5 数据监视器按键,可连续按 键，或按 、 键,让光标停留在“数据监视器”位置上,两秒钟后自动进入“数据监视器”界面。按键光标处于,按或键设置通讯端口.再按键，光标处于，按或键设置通信速率，再按键确认，系统处于数据捕捉状态,按键清屏。通过仪器的RS485端口,捕捉及显示监控中心的多功能键盘或DVR发送到前端的PTZ控制协议指令代码.操作者通过屏幕上显示的指令代码判断出RS485数据传输是否正常（注意：RS485通信速率必须设置一致）实用性：在维护前端球机时，可用此功能来判断视频光端机等设备的RS485数据通信是否正常；通过“视频监视器捕捉显示的代码,工程师可以分析云台控制器使用的是哪种协议，数据是否正确。3.3.6 测试仪设定按键,可连续按 键,或按 、 键,让光标停留在“测试仪设定”位置上，两秒钟后自动进入“测试仪设定”界面。按或键移动黄色背光条选取需要改动的项目，按或键设置。按键存盘退出,按键放弃改动退出设置.自动关机：设置自动关机时间560分钟，用户在设定的时间内不使用本测试仪器时,测试仪将会自动关机。提示音:开/ 关键盘按键音打开或关闭语言：中文/ ENGLISH亮度：设置显示屏的背光亮度，七级可调。高亮度的背光，适用于野外光线较强的环境。云台地址扫描:开 / 关打开可使用此项功能。每次关机会关闭此功能，减少操作者对此功能误操作的可能性。“测试仪设定界面中的“云台地址扫描功能打开时,仪表的主菜单增加显示“云台地址扫描”菜单条，操作者可以由此菜单条进入“云台地址扫描”界面；如果此功能不打开时,仪表的主菜单条不显示“云台地址扫描”。3.3.7 云台地址扫描按键，可连续按 键,或按 、 键,让光标停留在“云台地址扫描”位置上，两秒钟后自动进入“云台地址扫描”界面。注：使用此功能时,只在前端针对单个快球进行操作，禁止在后台操作,否则会造成前端多个快球同时不停地转动！按菜单功能键到用“测试仪设定”界面如右图,光标的“云台地址扫描:改为“开”后按键确定，下拉菜单中即增加了“云台地址扫描界面,按键切换到此扫描界面如上图.(注意:关机后恢复为“关”，自动关闭扫描界面,下次使用需要再次设置为“开”）按键设置:协议、通信端口、通信速率。协议、通信端口和通信速率必须与被扫描的云台一致。进行快速扫描时,“地址: 1 不断递增或递减.按键递增快速扫描,扫到地址时球机右转，请快速按手动单步递减键，连续按 键,当找准地址码时球机停止转动。按键递减快速扫描，扫到地址时球机左转.请快速按手动单步递增键,连续按 键，找准地址码时球机停止转动。手动单步扫描，按 或 键逐步查找地址，当找准地址时，仪器显示屏的图像会动一下。找到地址时,按方向控制键可控制球机动作，按键退出地址扫描功能界面.3.3.8 数字万用表按键，可连续按 键，或按 、 键，让光标停留在“数字万用表位置上，两秒钟后自动进入“数字万用表”界面.功能键说明:：自动量程功能键：锁定显示：差值测量：功能选择:手动量程控制状态显示说明：U:直流电压测量U：交流电压测量A：直流电流测量A：交流电流测量：电阻测量：通断测量：二极管测量 ：电容测量交流/直流电压电流测量状态显示自动量程自动量程状态，万用表会根据输入信号或被测元件的范围自动调节量程锁定显示显示数值被锁定，不会继续更新。方便读数。按下锁定键可以切换锁定状态.差值显示当前显示数值是与设定差值状态时的数值的差值.按下差值键可切换差值显示状态.使用10A接头在10A电流测量状态,提示需要使用10A接头超范围当前测量值超出当前量程。如果在自动量程状态,会自动切换量程。使用方法：直流电压测量1 将黑色表笔插入“COM”插孔，红表笔插入“V/”插孔;2 选择“U”直流电压档，即可使用两表笔测量直流电压。3 仪表默认为自动量程状态，屏幕左上角显示“直流 自动量程。键可手动选择量程，按NEAR键恢复自动量程;4 手动档量程：0.000V表示6。6V量程 00。00V表示66V量程 000.0V表示660V量程 000。0mV表示660mV量程交流电压测量1将黑色表笔插入“COM插孔，红表笔插入“V/”插孔;2选择U交流电压档,即可使用两表笔测量交流电压.3. 仪表默认为自动量程状态，屏幕左上角显示“交流 自动量程”，5 键可手动选择量程,按NEAR键恢复自动量程;3手动档量程:0。000V表示6。6V量程 00.00V表示66V量程 000。0V表示660V量程 000。0mV表示660mV量程直流电流测量（仅手动量程)警告在此测量模式下只能测量电流.在电流测量模式测量电压,会导致被测电路损坏、烧坏仪表保险丝、仪表损坏及人身伤害。1将黑色表笔插入“COM”插孔，红表笔插入“mA”(最大为660mA）或“10A”插孔（最大为10A）2选择A直流电流测量档，仪表对电流测试只提供手动量程,屏幕左上角显示“直流”，键手动选择量程;3手动档量程:0。000mA表示6。6mA量程 00.00mA表示66mA量程 000.0mA表示660mA量程00.00A 表示10A量程（使用10A接头)4.选择好量程,即可进行电流测量注意:1 如果事先对被测电流范围没有大概了解，应将先择量程最高的档位，然后根据显示值转到相应的档位上。2 mA插座最大输入电流为660mA，超过额定的电流会将保险丝熔断,甚至损坏仪表。3 10A插座输入电流最大值为10A,没有保险丝保护。超过额定电流会损坏仪表，甚至导致人身伤害.4 使用直流电流档，如果输入的是交流电流，或者交直流混合电流，则仪表只显示直流部分。此时可能出现显示值在量程范围内，但实际电流已经超过允许的范围的情况.可能会导致保险熔断、仪表损坏甚至导致人身伤害.交流电流测量（仅手动量程)警告在此测量模式下只能测量电流.在电流测量模式测量电压,会导致被测电路损坏、烧坏仪表保险丝、仪表损坏及人身伤害.1将黑色表笔插入“COM”插孔，红表笔插入“mA(最大为660mA）或“10A”插孔（最大为10A）2选择A交流电流测量档，仪表对电流测试只提供手动
