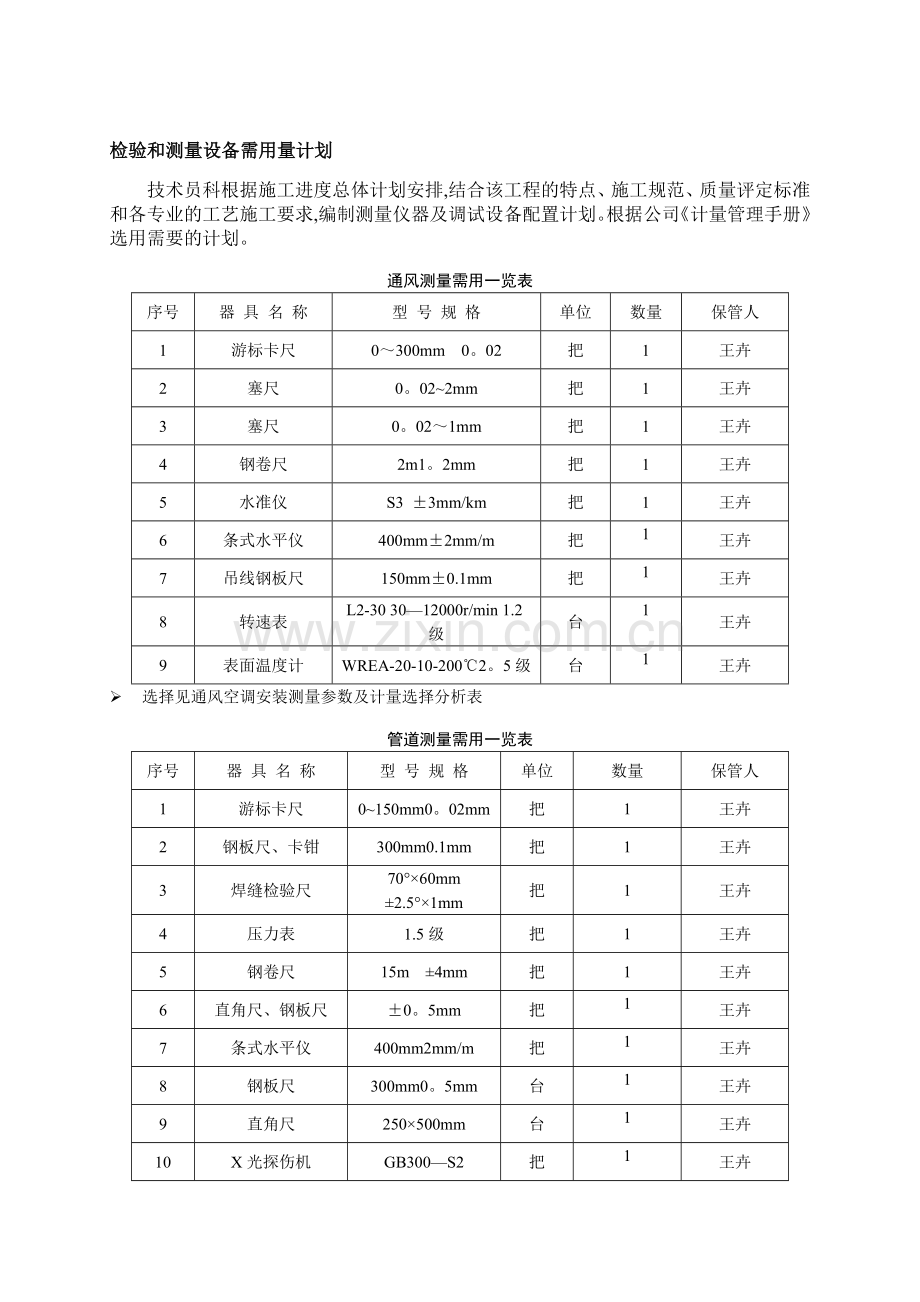

检验和测量设备需用量计划
技术员科根据施工进度总体计划安排,结合该工程的特点、施工规范、质量评定标准和各专业的工艺施工要求,编制测量仪器及调试设备配置计划。根据公司《计量管理手册》选用需要的计划。
通风测量需用一览表
序号
器 具 名 称
型 号 规 格
单位
数量
保管人
1
游标卡尺
0～300mm 0。02
把
1
王卉
2
塞尺
0。02~2mm
把
1
王卉
3
塞尺
0。02～1mm
把
1
王卉
4
钢卷尺
2m1。2mm
把
1
王卉
5
水准仪
S3 ±3mm/km
把
1
王卉
6
条式水平仪
400mm±2mm/m
把
1
王卉
7
吊线钢板尺
150mm±0.1mm
把
1
王卉
8
转速表
L2-30 30—12000r/min 1.2级
台
1
王卉
9
表面温度计
WREA-20-10-200℃2。5级
台
1
王卉
Ø 选择见通风空调安装测量参数及计量选择分析表
管道测量需用一览表
序号
器 具 名 称
型 号 规 格
单位
数量
保管人
1
游标卡尺
0~150mm0。02mm
把
1
王卉
2
钢板尺、卡钳
300mm0.1mm
把
1
王卉
3
焊缝检验尺
70°×60mm ±2.5°×1mm
把
1
王卉
4
压力表
1.5级
把
1
王卉
5
钢卷尺
15m ±4mm
把
1
王卉
6
直角尺、钢板尺
±0。5mm
把
1
王卉
7
条式水平仪
400mm2mm/m
把
1
王卉
8
钢板尺
300mm0。5mm
台
1
王卉
9
直角尺
250×500mm
台
1
王卉
10
X光探伤机
GB300—S2
把
1
王卉

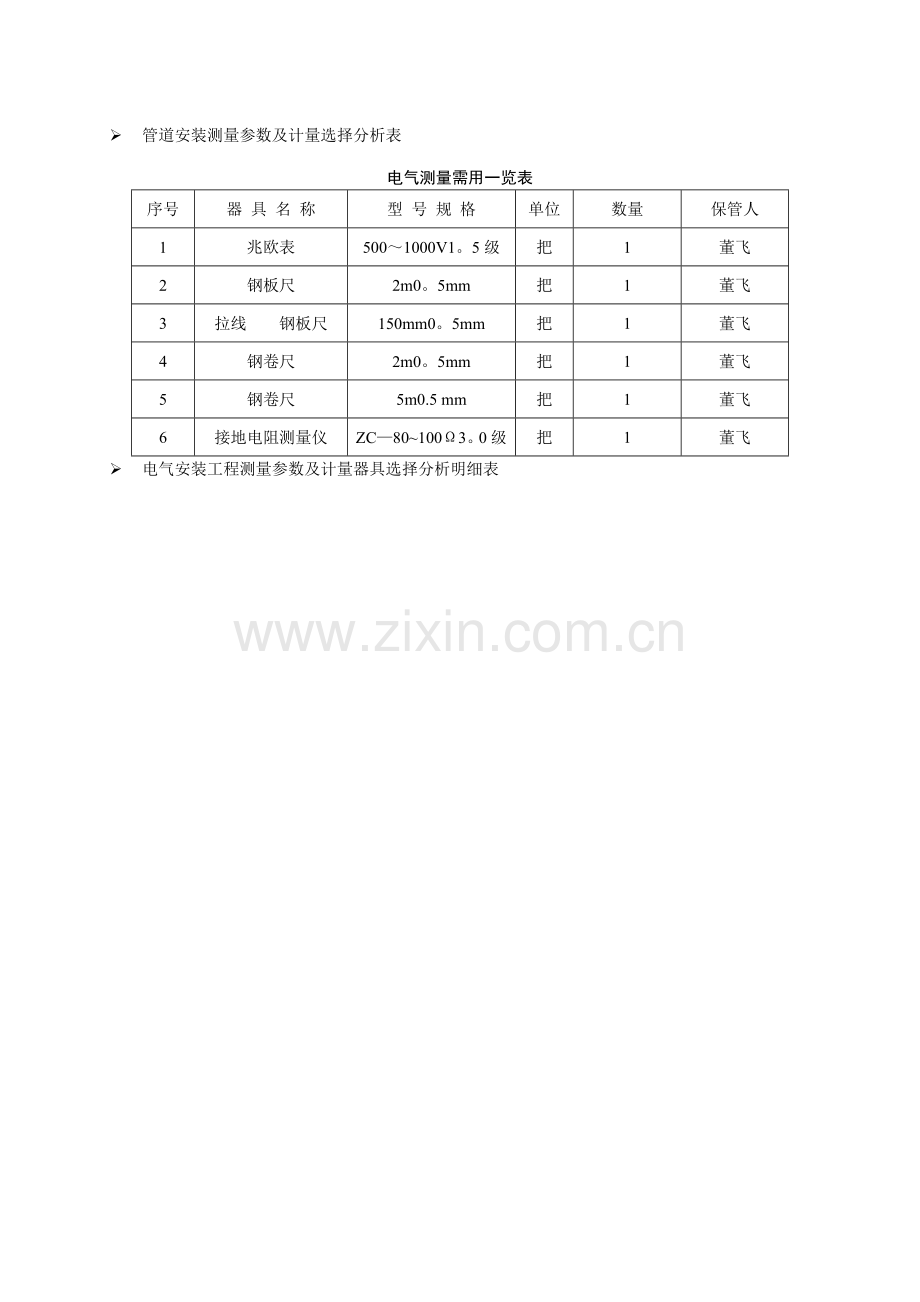

Ø 管道安装测量参数及计量选择分析表
电气测量需用一览表
序号
器 具 名 称
型 号 规 格
单位
数量
保管人
1
兆欧表
500～1000V1。5级
把
1
董飞
2
钢板尺
2m0。5mm
把
1
董飞
3
拉线　　钢板尺
150mm0。5mm
把
1
董飞
4
钢卷尺
2m0。5mm
把
1
董飞
5
钢卷尺
5m0.5 mm
把
1
董飞
6
接地电阻测量仪
ZC—80~100Ω3。0级
把
1
董飞
Ø 电气安装工程测量参数及计量器具选择分析明细表
JCT025 通风空调安装测量参数及计量选择分析表
序号
工艺名称及位置
被测量参数名称
精度范围及准确度
测量频次
选择计量器具名称
型号、规格准确度
应配
已配
检测能力(MCP）
结论
1
风管制作
板材厚度
≥标准要求值螺纹风管的钢板厚度可适当减少10%～15%
1张/包
游标卡尺
0～300mm 0.02
1
1
3
满足
法兰材料规格
规格要求
1根/批
游标卡尺
0～300mm 0.02
1
（1）
3
满足
风管表面平整度
凹凸≤10mm
按批量抽10％，≥5件
塞尺
0。02～1mm
1
1
3
满足
风管外径或外边长
≤300mm2mm
＞300mm3mm
全检
钢卷尺
2m1。2mm
1
1
3
满足
矩形风管对角线之差
0 2mm
全检
钢卷尺
2m1.2mm
1
（1）
3
满足
圆形法兰任意正交直径之差
0 2mm
全检
钢卷尺
2m1。2mm
1
（1）
3
满足
法兰平整度
2mm
全检
塞尺
0。02～2mm
1
1
3
满足
法兰焊缝搭接处平整度
2mm
全检
塞尺
0。02~2mm
1
1
3
满足
法兰螺栓孔、铆钉孔间距
≤150mm(中、低压）≤100mm(高压)
全检
钢卷尺
2m1。2mm
1
（1）
3
满足
法兰翻边
≥6mm
全检
钢卷尺
2m1。2mm
1
（1）
3
满足
风管加固
≥1250mm（中、高压）
全检
钢卷尺
2m1.2mm
1
（1)
3
满足
2
风管部件与消声器制作
叶片与阀体缝隙
0 2mm
抽10％
钢卷尺
2m1.2mm
1
（1）
3
满足
柔性短管长度
150~300mm
全检
钢卷尺
2m1。2mm
1
（1）
3
满足
风口径部外径与外边长
按设计要求
全检
钢卷尺
2m1.2mm
1
（1）
3
满足
3
风管系统安装
套管厚度（有防火、防爆要求）
≥1。6mm
全检
游标卡尺
0～300mm 0。02
1
（1）
3
满足
法兰垫料厚度
≥3mm
全检
游标卡尺
0～300mm 0。02
1
（1)
3
满足
风管水平度
3‰≤20mm
按数量抽20％,不少于1个系统
拉线直角尺
250×500mm
1
1
3
满足
风管水平度
2‰≤20mm
按数量抽20%,不少于1个系统
吊线直角尺
250×500mm
1
1
3
满足
支、吊架间隔
≤最大允许间距
全检
钢卷尺
10m3.5mm
1
1
3
满足
JCT025
序号
工艺名称及位置
被测量参数名称
精度范围及准确度
测量频次
选择计量器具名称
型号、规格准确度
应配
已配
检测能力（MCP）
结论
3
风管系统安装
支架标高
—25mm +10mm
全检
水准仪
S3±3mm/km
1
1
3
满足
风口水平安装水平度
≤3‰
按数量抽查10％，不少于1个系统
条式水平仪
400mm±2mm/m
1
1
3
满足
风口垂直安装垂直度
≤2‰
按数量抽查10%,不少于1个系统
吊线钢板尺
150mm±0。1mm
1
1
3
满足
4
通风与空调设备安装
设备基础标高
±10mm
全检
水准仪
S3±3mm/km
1
（1）
3
满足
设备基础平整度
±10mm
全检
水准仪
S3±3mm/km
1
（1）
3
满足
与基础中心线偏差
±10mm
全检
钢卷尺
2m1。2mm
1
(1）
3
满足
标高
-10mm +20mm
全检
水准仪
S3±3mm/km
1
（1）
3
满足
间隙
随机技术文件
全检
塞尺
0。02～1mm
1
(1）
3
满足
平行度
随机技术文件
全检
钢板尺
150mm
±0.1 mm
1
(1）
3
满足
垂直度
随机技术文件
全检
吊线钢板尺
150mm
±0。1 mm
1
（1）
3
满足
设备试运转转速
随机技术文件
全检
转速表
L2-30 30—12000r/min 1。2级
1
（1)
3
满足
设备试运转轴承温度
随机技术文件
全检
表面温度计
WREA—20—10-200℃2.5级
1
(1）
3
满足
设备试运转电机温度
随机技术文件
全检
表面温度计
WREA-20-10-200℃2。5级
1
（1）
3
满足
套管高出楼层地面高度
20~50mm
全检
钢卷尺
2m1。2mm
1
1
3
满足
5
空调水系统管道安装
管道对口间隙
2mm
全检
焊缝检验尺
70°×65mm、 1°×1mm
1
1
3
满足
管道对口错边量
2mm
全检
焊缝检验尺
70°×65mm、
1°×1mm
1
（1）
3
满足
JCT025
序号
工艺名称及位置
被测量参数名称
精度范围及准确度
测量频次
选择计量器具名称
型号、规格准确度
应配
已配
检测能力（MCP）
结论
5
空调水系统管道安装
管道焊接加强高度
3～5mm
全检
焊缝检验尺
70°×65mm
1°×1mm
1
（1）
3
满足
管道平直度
DN≤100mm 2L‰最大40mm DN＞100mm 3L‰最大60mm
全检
条式水平仪
450mm2mm/m
1
1
3
满足
法兰平行度
≤1。5‰外径且＜2mm
全检
钢板尺
150mm±0。1mm
1
（1)
3
满足
管道与法兰垂直度
2‰
全检
直角尺
250×500mm
1
1
3
满足
立管垂直度
5L‰最大25mm
全检
吊线直角尺
250×500mm
1
（1)
3
满足
成排管段或成排阀门在同一平面上
3mm
全检
拉线直角尺
250×500mm
1
（1）
3
满足
阀门与法兰平行度
＜2mm
全检
钢板尺
150mm±0。1mm
1
（1）
3
满足
管道试压
0～2。5MPa
全检
压力表
1。5级
1
1
3
满足
保温厚度
5~10%
全检
钢针、钢板尺
150mm±0.1mm
1
(1)
3
满足
表面平整度
＜5～10mm
全检
钢板尺
2mm±0。1mm
1
（1）
3
满足
6
系统调试
风管截面
设计要求
按数量10%抽检
钢卷尺
2m1.2mm
1
（1)
3
满足
风速
设计要求
全检
风速表

1
1
3
满足
风压
设计要求
全检
风压表

1
1
3
满足
温度
设计要求
全检
温度计
±0。5℃
1
1
3
满足
湿度
设计要求
全检
湿度计

1
（1）
3
满足
JCT024 管道安装测量参数及计量选择分析表
序号
工序名称及位置
被测量参数名称
质量特性要求
测量频度
选择计量器具名称
型号规格准确度
检测性质
应配
已配
检测能力（MCP)
结论
1
材料检验
管材壁厚
＞标称值90%
抽查10% 且≥3处
游标卡尺
0～150mm0。02mm
质量检验
1
1
3
满足
椭圆度
＜5～8％
抽查10％
钢板尺、卡钳
300mm0。1mm
质量检验
1
1
3
满足
外观机械挫伤
深度＜0.5 长度＜100
全检
焊缝检验尺
70°×60mm ±2.5°×1mm
质量检验
1
1
3
满足
阀门检验
试验压力≥公称压力1。5倍试验时间≥5min
抽检10%
压力表
1。5级
质量检验
1
1
3
满足
2
管道加工
下料长度
±5mm
全检
钢卷尺
15m±4mm
工艺控制
1
1
3
满足
切口端面
倾斜偏差≤管子外径
且≤3mm
全检
直角尺、钢板尺
±0.5mm
工艺控制
2
2
3
满足
坡口角度
≤壁厚10%
全检
焊缝检验尺
70°×60mm ±2。5°×1mm
工艺控制
1
（1）
3
满足
5
管道组对
对口间隙
2-2+1mm
全检
焊缝检验尺
70°×60mm ±2。5°×1mm
工艺控制
1
（1）
3
满足
对口错边量
2-2+1mm
全检
焊缝检验尺

工艺控制
1
（1）
3
满足
平直度
±5mm
全检
条式水平仪
400mm2mm/m
工艺控制
1
1
3
满足
法兰平行度
＜外径1。5％ ＜2mm
全检
钢板尺
300mm0。5mm
工艺控制
1
（1）
3
满足
管道与法兰垂直度
≤2/1000
全检
直角尺
250×500mm
工艺控制
1
1
3
满足
6
管道焊接
焊口平直度
δ≤10 ＜ 1/5δδ=10~20 ＜2mm
10%
钢板尺、样板
150mm ±0。5mm
质量检验
1
（1）
3
满足
焊缝加强高度
+1mm
10％
焊缝检验尺
70°×70mm ±2.5°×1mm
质量检验
1
（1)
3
满足
咬肉深度
＜0。5mm
10%
焊缝检验尺
70°×70mm ±2。5°×1mm
质量检验
1
（1)
3
满足
连续咬肉长度
＜25mm
10%
焊缝检验尺
70°×70mm ±2。5°×1mm
质量检验
1
（1)
3
满足
无损检验
按设计要求
按要求
X光探伤机
GB300—S2
质量检验
1
1
3
满足
JCT024
序号
工序名称及位置
被测量参数名称
质量特性要求
测量频度
选择计量器具名称
型号规格准确度
检测性质
应配
已配
检测能力（MCP）
结论
7
支托架制安
标高
±10~25mm
全检
水准仪
S3±3mm/km
工艺控制质量检验
1
1
3
满足
垂直度
＜0。2％
全检
吊线、钢板尺
300mm0。5mm
工艺控制质量检验
1
（1)
3
满足
水平度
＜5mm
全检
条式水平仪
400mm2mm/m
工艺控制质量检验
1
(1）
3
满足
8
阀门安装
阀门与管道中心线垂直度
≤2/1000
全检
直角尺
250×500mm
工艺控制质量检验
1
(1)
3
满足
阀门与法兰平行度
＜2mm
全检
直角尺
250×500mm
工艺控制质量检验
1
（1)
3
满足
9
管道安装
支、吊架平整牢固

10％
目测

工艺控制质量检验

水平管道纵横方向弯曲
Dg≤100 5mm Dg＞100 10mm
10％
吊线、钢板尺
300mm0.5mm
工艺控制质量检验
1
（1)
3
满足
立管垂直度
H≤5m1。5mm/m H＞5m＜8mm
10％
吊线、钢板尺
300mm0.5mm
工艺控制质量检验
1
（1）
3
满足
成排管段和成排阀门间距差
＜3mm
10%
吊线、钢板尺
300mm0.5mm
工艺控制质量检验
1
(1）
3
满足
成排管段和成排阀门在同一直线
＜3mm
10％
吊线、钢板尺
300mm0.5mm
工艺控制质量检验
1
（1）
3
满足
10
补偿器安装
填料式预拉伸长度
≤5mm
30％
钢卷尺
2m ±1。2mm
工艺控制质量检验
1
（1)
3
满足
波形预拉伸长度
≤10mm
30％
钢卷尺
2m ±1。2mm
工艺控制质量检验
1
（1）
3
满足
11
管道系统试压
按照设计要求
按照设计要求
全部
压力表
1.5级,满足量程的1.5～2倍
质量检验
1
1
3
满足
JCT024
序号
工序名称及位置
被测量参数名称
质量特性要求
测量频度
选择计量器具名称
型号规格准确度
检测性质
应配
已配
检测能力（MCP）
结论
12
管道吹洗
吹洗速度
符合设计和规范要求
全部
风速仪流速表
1—30m/s 0.4m/s
工艺控制
1
1
3
满足
吹洗介质洁净度
水冲洗后的水质与冲洗前水质目测一致，空气和整齐吹扫后的试验板上无铁锈尘土等杂物
全部
目测

质量检验

13
管道防腐涂漆
涂层
涂层完整，无漏涂和损坏
抽检5段每段2m
目测

质量检验

漆膜厚度
符合设计文件规定
抽检5段每段2m
漆膜测厚仪

质量检验
1
1
3
满足
14
管道绝热
保温厚度
5～10％
1处/50m
钢针,钢板尺
300mm0.5mm
质量检验工艺控制
1
(1)
3
满足
表面平面度
≤5～10mm
1处/50m
钢板尺
2m ±1.2mm
质量检验工艺控制
1
（1）
3
满足
JCT021电气安装工程测量参数及计量器具选择分析明细表
序号
工序名称及位置
测量参数名称
精度范围及准确度
测量频次
选择计量器具名称
型号规格准确度
检测性质
应配
已配
MCP
配备位置
1
设备检查验收
开箱验收
与设计要求相符
全检
清点

检查内外部缺陷

全检
目测

绝缘强度
按电压等级要求
全检
兆欧表
500～1000V1.5级
检验
1
1

施工队
2
基础型钢检验
顶面平直度
1mm/m 5mm/全长
全检
钢板尺
2m0.5mm
检验
1
1

施工队
侧面平直度
1mm/m 5mm/全长
全检
拉线　钢板尺
150mm0。5mm
检验
1
1

施工队
3
接地系统安装
接地线穿墙
两端均出墙面
全检
钢卷尺
2m0。5mm
监控
1
1

施工队
10 mm
接地极安装
间距≥5m
全检
钢卷尺
5m0.5 mm
监控
1
1

施工队
距建筑物≥1。5mm
2m0。5 mm
监控
1
（1）
接地电阻值
≤4Ω
全检
接地电阻测量仪
ZC－80~100Ω
监控
1
1

施工队
3。0级
接地干(线）支架间距
1～1。5m
全检
钢卷尺
2m0.5mm
监控
1
（1）

施工队
接地干线垂直间距
1.5～2m
全检
钢卷尺
2m0。5 mm
监控
1
(1）

施工队
干线水平及垂直误差
≤5mm/m
全检
拉线　
吊线　钢卷尺
2m0。5mm
监控
1
(1）

施工队
