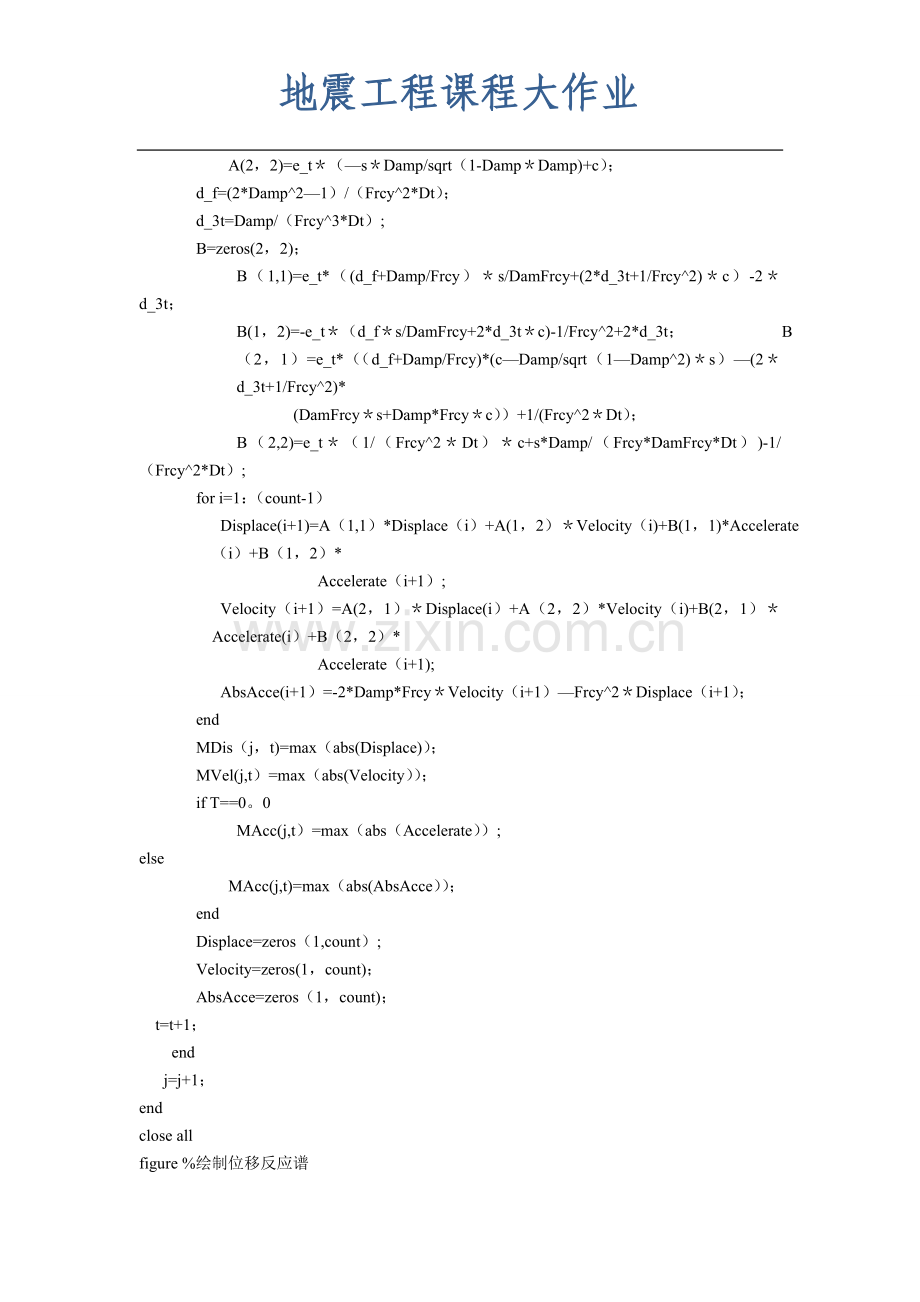

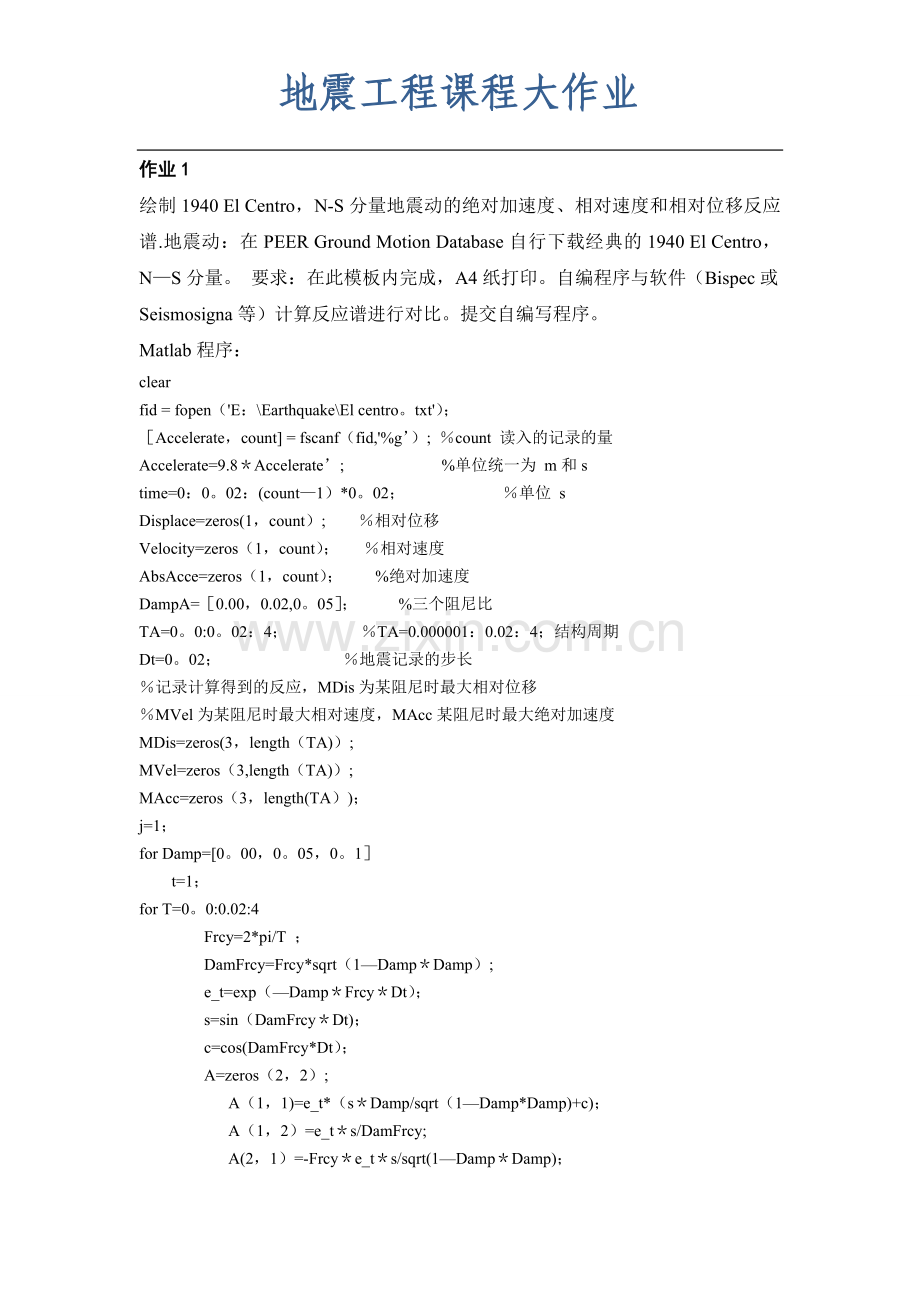

地震工程课程大作业作业1绘制1940 El Centro，N-S分量地震动的绝对加速度、相对速度和相对位移反应谱.地震动：在PEER Ground Motion Database自行下载经典的1940 El Centro，NS分量。 要求：在此模板内完成，A4纸打印。自编程序与软件（Bispec或Seismosigna等）计算反应谱进行对比。提交自编写程序。Matlab程序：clearfid = fopen（E：EarthquakeEl centro。txt）；Accelerate，count = fscanf（fid,%g）; count 读入的记录的量Accelerate=9.8Accelerate; %单位统一为 m和stime=0：0。02：(count1）*0。02； 单位 sDisplace=zeros(1，count）; 相对位移Velocity=zeros（1，count）； 相对速度AbsAcce=zeros（1，count）； %绝对加速度DampA=0.00，0.02,0。05； %三个阻尼比TA=0。0:0。02：4； TA=0.000001：0.02：4；结构周期Dt=0。02； 地震记录的步长记录计算得到的反应，MDis为某阻尼时最大相对位移MVel为某阻尼时最大相对速度，MAcc某阻尼时最大绝对加速度MDis=zeros(3，length（TA)）;MVel=zeros（3,length（TA)）;MAcc=zeros（3，length(TA）)；j=1； for Damp=0。00，0。05，0。1 t=1； for T=0。0:0.02:4 Frcy=2*pi/T ； DamFrcy=Frcy*sqrt（1DampDamp）; e_t=exp（DampFrcyDt）； s=sin（DamFrcyDt)； c=cos(DamFrcy*Dt）； A=zeros（2，2）; A（1，1)=e_t*（sDamp/sqrt（1Damp*Damp)+c)； A（1，2）=e_ts/DamFrcy; A(2，1）=-Frcye_ts/sqrt(1DampDamp)； A(2，2)=e_t（sDamp/sqrt（1-DampDamp)+c）； d_f=(2*Damp21）/（Frcy2*Dt）； d_3t=Damp/（Frcy3*Dt）; B=zeros(2，2)； B（1,1)=e_t*（(d_f+Damp/Frcy）s/DamFrcy+(2*d_3t+1/Frcy2)c）-2d_3t； B(1，2)=-e_t（d_fs/DamFrcy+2*d_3tc)-1/Frcy2+2*d_3t； B（2，1）=e_t*（d_f+Damp/Frcy)*(cDamp/sqrt（1Damp2)s）(2d_3t+1/Frcy2)*(DamFrcys+Damp*Frcyc）+1/(Frcy2Dt）； B（2,2)=e_t（1/（Frcy2Dt）c+s*Damp/（Frcy*DamFrcy*Dt）)-1/（Frcy2*Dt）; for i=1：（count-1） Displace(i+1)=A（1,1）*Displace（i）+A(1，2）Velocity（i)+B(1，1)*Accelerate（i）+B（1，2）*Accelerate（i+1）; Velocity（i+1）=A(2，1）Displace(i）+A（2，2）*Velocity（i)+B(2，1）Accelerate(i）+B（2，2）*Accelerate（i+1); AbsAcce(i+1）=-2*Damp*FrcyVelocity（i+1）Frcy2Displace（i+1）； end MDis（j，t)=max（abs(Displace)）； MVel(j,t）=max（abs(Velocity）； if T=0。0 MAcc(j,t）=max（abs（Accelerate）;else MAcc(j,t)=max（abs(AbsAcce）； end Displace=zeros（1,count）; Velocity=zeros(1，count)； AbsAcce=zeros（1，count)； t=t+1； end j=j+1；endclose allfigure %绘制位移反应谱plot（TA,MDis（1，:),b,TA,MDis（2，：）,-r，TA，MDis（3，:），:k)title（Displacement）xlabel（Tn(s）ylabel(Displacement（m)）legend（=0，=0.02，=0。05）gridfigure %绘制速度反应谱plot(TA，MVel（1，：），-b,TA，MVel（2,:），r,TA，MVel(3,：），:k）title(Velocity）xlabel(Tn（s)ylabel(velocity（m/s）legend（=0，=0。02，=0。05)gridfigure 绘制绝对加速度反应谱plot（TA,MAcc（1，：)，b，TA,MAcc（2，：)，-r，TA,MAcc（3，:），:k)title（Absolute Acceleration)xlabel（Tn（s)）ylabel（absolute acceleration(m/s2）)legend(=0,=0.02,=0。05）grid由此得到下图反应谱与由Seismosigna得到的反应谱作出比较相对位移反应谱(上）与Seismosigna计算相对位移反应谱（下）的比较相对速度反应谱（上）与Seismosigna计算相对速度反应谱（下)的比较绝对加速度反应谱(左图）与Seismosigna计算绝对加反应谱（右图)的比较作业2、使用中心差分方法和Newmark方法分别计算下面单自由度结构的地震反应.题：考虑下面的具有2个自由度的一个简单系统,分析时间步长t=0。28sec的情况，求每时刻的加速度、速度、位移求：要 求:在此模板内完成，A4纸打印。MATLAB程序：clear求自振圆频率与振型m=2 0；0 1;k=6 2；2 4;v，d=eig(inv(m）k）;w=sqrt（d）;fai1=v(:，1）。/v（1,1）；fai2=v(：,2)./v（1,2）；fai=fai1 fai2；mm=faimfai;kk=faikfai;等效质量矩阵及等效刚度矩阵p0=0;10;中心差分法s0=0;0；u0=0;0；%初速度及初位移均为0以下过程均采用q、q1、q2的形式分别表示位移、速度、加速度q0=fai1*m*s0。/(fai1mfai1);fai2ms0。/(fai2m*fai2）；q01=fai1mu0。/（fai1mfai1）;fai2m*u0。/(fai2*m*fai2)；P0=faip0；q02=mm(-1)（P0kkq0);t=0。28；q(:，1）=q0tq01+t2*q02/2;q(:,1)表示q1,即初始时刻前一时刻的位移q（：，2）=0；0；q（:，2)表示初始时刻的位移Kh=mm/（t2)；a=mm/（t2）；b=kk2mm/（t2）;P=faip0；for i=2：7; Ph（：，i）=Pa*q(:，i1）-bq（：，i）； q（：，i+1）=Kh（1）Ph（：,i); q1（:，i）=(q（:,i+1）q（:，i1）)/（2t)； q2(：，i）=(q(:，i+1）-2q（：,i)+q（:，i-1）/(t2）；endu=faiq；u1=faiq1;u2=fai*q2；for i=1：6 U（：，i）=u（：，i+1）； U1（：，i）=u1（：,i+1)； U2(：，i）=u2(:,i+1)；endUU1U2Newmark法（采用线加速度法）gamma=1/2；beta=1/6;Kh1=kk+mm/（beta*t2)；a1=mm/(betat);b1=mm/（2*beta);detaP=0 0 0 0 0；0 0 0 0 0;q1（：，1）=0；0;q11(：，1)=0;0；q12（：,1）=q02;for i=1:5 detaPh（：，i)=detaP(：，i）+a1q11(:，i）+b1q12（:，i）； detaq（：，i)=Kh1（-1）*detaPh（:,i）； detaq1(:，i)=gammadetaq（：，i)/（beta*t）gammaq11（：，i)/beta+t(1gamma/（2beta）q12(：,i); detaq2(：，i）=detaq(：,i)/(betat2)q11（:，i)/（betat）-q12（：，i）/(2beta）； q1（：，i+1）=q1（：，i）+detaq（：,i）； q11（：,i+1）=q11（：，i）+detaq1(：,i）; q12（:，i+1）=q12(:，i)+detaq2(：，i）;endv=faiq1；v1=fai*q11；v2=faiq12;for i=1：6 V（:，i)=v（:，i)； V1（：，i）=v1(：，i）； V2（：，i）=v2（:,i）；endVV1V2 表1中心差分法Time0。28s0。56s0。84s1.12s1。40s位移（m）00。03070。16750。48711。01700.39201.44512。83384。14415.0152速度(m/s）0。05490。29920。81491.51692.16752。58054。36034。81973。89541。9873加速度（m/s2）0.39201.35292.33122.68281。96428.4320402812-1。00015.6022-8.0268表2 Newmark法Time0.28s0.56s0。84s1.12s1.40s位移(m)0。00470.04440.18260。48500。97800.37261.38092。73174。04474。9744速度（m/s)0。05020.27510。75551。42382.07202。59264。42444.98504.17712。3360加速度（m/s2)0。35861.24762。18392。58962。04038.51884.56540.56155。20887。9416作业3、如图1所示一3层钢筋混凝土框架结构FR3，各层层高均为4。2m.设计荷载:楼面恒荷5.0kN/m2，楼面活荷载2。0 kN/m2 ，屋面恒荷载5。0 kN/m2，屋面活荷载2。0kN/m2，结构构件尺寸和配筋见表1，该结构遭受一地震动作用。使用非线性静力分析方法或时程分析方法求取该地震动作用下此结构（图1右图FR3-A轴平面框架.不考虑楼板贡献。）的顶点最大侧向位移值（参考使用的软件：OpenSees、Abaqus、Ansys、Sap2000、Idarc等）。（20分左右）地震动:1940 El Centro，N-S分量。 要 求：在此模板内完成，A4纸打印.图1 3层结构的平立面布置图表1a 框架结构柱的截面尺寸及配筋结构编号材料尺寸(mmmm）主筋面积(mm2）/箍筋混凝土钢筋（主筋）边柱中柱边柱中柱FR3 13层 C30HRB400400400 400400 1608/81001608/8100表1b 框架结构梁的截面尺寸及配筋结构编号材料尺寸（宽高）（mmmm）主筋面积（mm2）/箍筋混凝土钢筋（主筋）边跨中跨跨中支座跨中支座FR313层 C30HRB400250500 942/82001140/8100942/82001140/8100利用SAP2000建立模型如下图所示，图中的grid point是所要求的关键点。输入结构模型的物理数据，得到在El centro地震作用下框架侧移变形，如下图。单位:m表3 SAP2000输出的框架关键点位移表TABLE： Joint DisplacementsJointOutputCaseCaseTypeStepTypeU1U2U3TextTextTextTextmmm1COMPOSITECombinationMax0001COMPOSITECombinationMin00016COMPOSITECombinationMax0。1931690。0001010.00060616COMPOSITECombinationMin0.2026170。0001680。001481表中U1、U2、U3分别表示所建模型的整体坐标系的x轴、y轴、z轴的正方向.由上述可得,所求FRA3框架的顶点最大侧移量是0.2026m。
