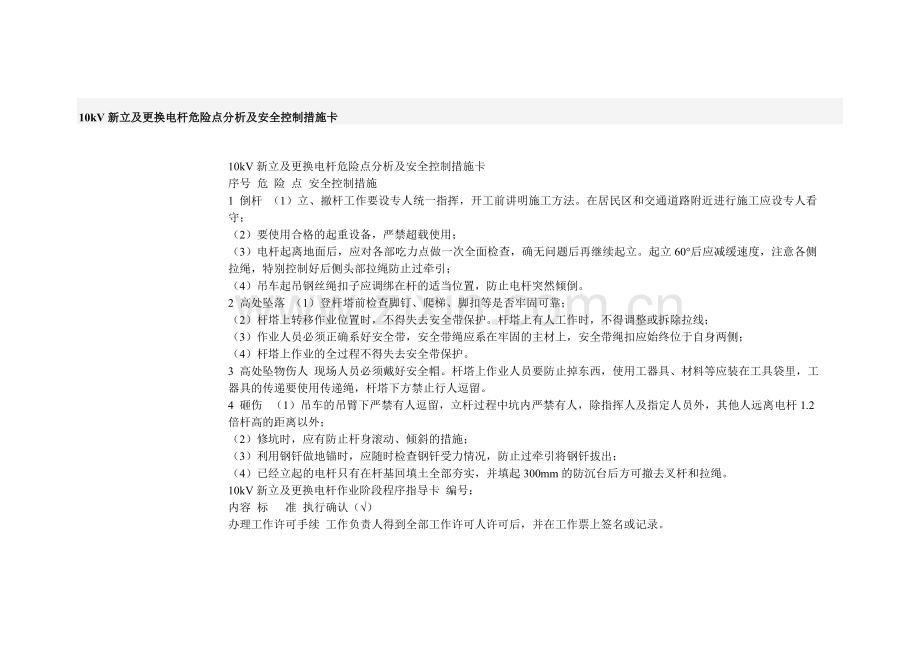

10kV新立及更换电杆危险点分析及安全控制措施卡

10kV新立及更换电杆危险点分析及安全控制措施卡
序号 危  险  点 安全控制措施
1 倒杆 （1）立、撤杆工作要设专人统一指挥，开工前讲明施工方法。在居民区和交通道路附近进行施工应设专人看守；
（2）要使用合格的起重设备，严禁超载使用；
（3）电杆起离地面后，应对各部吃力点做一次全面检查，确无问题后再继续起立。起立60°后应减缓速度，注意各侧拉绳，特别控制好后侧头部拉绳防止过牵引；
（4）吊车起吊钢丝绳扣子应调绑在杆的适当位置，防止电杆突然倾倒。
2 高处坠落 （1）登杆塔前检查脚钉、爬梯、脚扣等是否牢固可靠；
（2）杆塔上转移作业位置时，不得失去安全带保护。杆塔上有人工作时，不得调整或拆除拉线；
（3）作业人员必须正确系好安全带，安全带绳应系在牢固的主材上，安全带绳扣应始终位于自身两侧；
（4）杆塔上作业的全过程不得失去安全带保护。
3 高处坠物伤人 现场人员必须戴好安全帽。杆塔上作业人员要防止掉东西，使用工器具、材料等应装在工具袋里，工器具的传递要使用传递绳，杆塔下方禁止行人逗留。
4 砸伤  （1）吊车的吊臂下严禁有人逗留，立杆过程中坑内严禁有人，除指挥人及指定人员外，其他人远离电杆1.2倍杆高的距离以外；
（2）修坑时，应有防止杆身滚动、倾斜的措施；
（3）利用钢钎做地锚时，应随时检查钢钎受力情况，防止过牵引将钢钎拔出；
（4）已经立起的电杆只有在杆基回填土全部夯实，并填起300mm的防沉台后方可撤去叉杆和拉绳。
10kV新立及更换电杆作业阶段程序指导卡 编号：
内容 标      准 执行确认（√）
办理工作许可手续 工作负责人得到全部工作许可人许可后，并在工作票上签名或记录。 　

宣读工作票 工作负责人宣读工作票，交代有电部位及安全措施。经危险点告知提问无误后，作业人员在工作票上签名确认。
辅助安全措施 （1）断开有可能反送电的10—20kV用户分支开关，挂“禁止合闸、有人工作！”标示牌；
（2）断开危及该线路停电作业，且不能采取相应安全措施的交叉跨越、平行和同杆架设线路的开关、刀闸和熔丝保险；
（3）断开作业地段有可能返回低压电源的开关和熔断器，挂“禁止合闸、有人工作！”标示牌或将熔断器熔丝管摘下；
（4）线路停电作业时，工作班在工作地段两端装设接地线，装设地点如和配电调度掌握的地线重合时可以借用，作业人员必须始终处在接地线的保护范围内；必须将临近保留的带电线路和带电设备的名称和地点详细填写在工作票中，并在有误登可能的地点设专人监护；
（5）工作班现场应挂的高、低压接地线；
（6）根据作业任务、定置图及围栏图布置安全设施；
（7）登杆作业根据作业环境需要在杆塔下方的地面上以四个“路锥”与外界隔离警示。
监护 在工作中，监护人始终在工作现场，对班组成员的安全要认真监护，及时纠正不安全动作。
技术工艺标准 见检修质量技术标准指导卡。
作业结束 （1）结束后进行自检、互检、验收检，检查施工标准、有无遗漏工具材料；
（2）工作负责人清点人数，并拆除现场辅助安全措施；
（3）办理工作终结手续。
10kV新立及更换电杆检修质量技术指导卡
内      容 技    术    标    准
新立及更换电杆 1. 外观及基础检查 （1）外表光滑、平整、内外壁均匀不露筋、不跑浆，凹凸不平应不大于3mm；
（2）杆身弯曲不超过杆长的1/1000
（3）横向裂纹宽度不超过0.5mm；长度不超过1/3周长；

更换10kV及以下线路耐张（T接、终端）杆横担标准作业流程
序号
内 容
标 准
参照依据
1
批准工作、接受施工任务
施工班组根据线路电压等级向主管部门办理批准工作手续，并接受施工任务。主管部门应以书面形式批准工作。

2
现场勘察
（1）、进行较为复杂的电力线路施工作业或相关人员（生产、安全管理人员、工作票签发人或工作负责人）认为有必要进行现场勘察的施工作业，由现场工作负责人组织相关人员（施工技术、安监人员）进行现场勘察，并做好勘察记录。确定现场作业危险点及控制措施，制定现场施工方案。
（2）、现场勘察的内容
①.落实施工作业需要停电的范围（停电设备名称及所属单位）、保留带电设备及带电部位。
②.落实施工作业涉及的交叉跨越（电力线路、弱电线路、铁路、公路、建筑物、种植物等）及跨越（穿越）方案。
③.落实所需材料、设备的规格、型号和数量。
④.查看施工现场条件和环境（施工运输道路、种植物损毁赔付等）。
（3）、根据现场勘察结果，对施工危险性、复杂性和困难程度较大的施工作业项目，必要时应编制组织措施、技术措施和安全措施，经本单位主管安全生产领导批准后执行。
《电力安全
工作规程》
2.2
3
申请停电
施工日期确定后，应提前一天送达书面停电申请。
（1）、馈路停电：由线路运行部门办理停电申请手续，经生产主管或调度部门审批签字后，送达调度或变电站值班员。
（2）、线路部分停电或支线停电：由线路运行部门或施工班组向线路运行部门申请停电并办理停电申请手续，经生产主管部门审批签字后，由批准申请部门和申请部门各保留一份。
（3）、如停电作业需其他单位（包括用户）线路配合停电时，应由施工单位事先联系，送达书面停电申请，取得配合停电单位的同意，并要求配合停电单位做好停电、接地等安全措施。

4
通知用户
停电申请批准后，由生产调度部门或用户管理部门提前7天将具体停电时间电话或书面通知用户，并将通知人及用户接受通知人的姓名、通知时间等记入记录，以备查询。
“十项承诺”
5
填写签发工作票操作票
（1）、工作票的填写与签发：由工作票签发人或工作负责人根据工作性质提前一天（临时停电工作除外）填写“电力线路第一种工作票”（更换低压横担时，应填写“低压第一种工作票”），经工作票签发人审批签字、工作负责人审核认可并签字后，一份留存工作票签发人或工作许可人处，另一份应提前交给工作负责人。
（2）、操作票的填写与审核：由倒闸操作人根据发令人（值班调度员、变电站值班人员或设备运行部门人员）的操作指令，填写或打印倒闸操作票，操作人和监护人应根据模拟图或接线图核对所填写的操作项目和程序是否正确，确认无误后分别签名。（事故应急处理和拉合开关或丝具的单一操作可以不使用操作票）。
《电力安全
工作规程》
2.3
4.2
6
召开班前会
施工作业开始前，由现场工作负责人召开全体施工人员会议，进行技术交底和安全交底，分配工作任务。
（1）、技术交底：由现场工作负责人向全体施工人员交代施工方案、施工工艺质量要求、作业注意事项。
（2）、安全交底：由现场工作负责人向全体施工人员交代施工危险点及控制措施，该项工作主要的危险点及可控措施是：
①、防触电伤害：A.严防导线下落时触及带电线路，控制措施：带电线路应配合停电；B.严防误登、误操作，控制措施：登杆前核对线路双重名称及杆号，确认无误后方可登杆，设专人监护以防误登、误操作；C.严防返送电源和感应电，控制措施：拉开有可能返送电的线路开关或丝具，并挂接地线，在有可能产生感应电的地段加挂接地线或使用个人保安线。
②、防高空坠落：控制措施：A.作业人员登杆前，检查登杆工具是否安全可靠，确认无误后方可登杆；B.作业人员登杆时做到：“脚踩稳、手扒牢、一步一步慢登高，到达位置第一要，安全皮带系牢靠”；C.安全带应系在牢固可靠的构件上，如转换工作位置时，应重新系好安全带。
③、防高空坠物伤人：控制措施：A.地勤人员尽量避免停留在杆下；B.地勤人员戴好安全帽；C.工具材料用绳索传递，尽量避免高空坠物；D.操作跌落丝具时，操作人员应选好操作位置，防止丝具管跌落伤人。
④、防电杆倾倒伤人：控制措施：作业人员登杆前，观测估算电杆埋深及裂纹情况，确认稳固后方可登杆作业，必要时打临时拉线。
（3）、交代工作任务；进行人员分工，明确专责监护人的监护范围和被监护人及其安全责任等。如分组工作时，每个小组应指定工作负责人（监护人），并使用工作任务单。
《电力安全
工作规程》
2.3
6.2
7
准备材料、
工器具
根据线路原杆型准备材料
（1）、材料：准备横担、扎线铝包带、（悬式绝缘子、穿心螺丝等备用），要求：规格型号正确、质量合格、数量满足需要。
（2）、工器具：准备下列工器具，要求：质量合格、安全可靠、数量满足需要。
①、停电操作工具：绝缘杆、验电器、高压发生器、接地线、绝缘手套、绝缘靴子、标示牌等。
②、登高工具：脚扣或踩板、安全帽、安全带等。
③、防护用具：个人保安线、防护服、绝缘鞋、手套等。
④、个人五小工具：电工钳、扳手、螺丝刀、小榔头、小绳等。
⑤、牵引工具：手板葫芦、紧线器（钳）、三角钳头、钢丝绳、工具U型环、滑轮、绳索等。
⑥、其它工具：钢锚钎、大榔头等。

8
出发前检查
出发前由工作负责人检查：
（1）、检查人员：检查人数及人员精神状态和身体状况。
（2）、检查所带材料是否规格型号正确、质量合格、数量满足需要。
（3）、检查所带工器具是否质量合格、安全可靠、数量满足需要。
（4）、检查交通工具是否良好，行车证照是否齐全。

9
停电操作
与许可工作
（1）、馈路停电：
1）.由变电站值班员根据调度命令或停电申请内容进行馈路停电操作，（此操作必须填用“变电站倒闸操作票”，并按操作票所列程序进行操作）并做好接地等安全措施。
2）.线路运行部门或施工班组停复电联系人（现场工作许可人）接到调度或变电站许可（第一次许可）工作的命令后，负责组织现场停电操作并做好安全措施，操作前负责核对线路双重名称及杆号，确认无误后，方可进行停电操作。以下操作按规定须用操作票时，应填用“电力线路倒闸操作票”，并按操作票所列程序进行操作。
①.断开需要现场操作的线路各端（含分支线）开关、刀闸或丝具；
②.断开危及线路停电作业，且不能采取相应措施的交叉跨越、平行或接近和同杆（塔）架设线路（包括外单位和用户线路）的开关、刀闸或丝具；
③.断开有可能返回低压电源和其他延伸至施工现场的低压线路电源开关。
《电力安全
工作规程》
2.4
3.2
3.3
3.4
4.2
9
停电操作
与许可工作
④.在上述线路各端已断开的开关或刀闸的操作机构上应加锁；三相丝具的熔丝管应取下；并在上述开关、刀闸或丝具的操作机构醒目位置悬挂“线路有人工作，禁止合闸！”的标示牌。
⑤.在线路各端（包括无断开点且有可能返送电的支线上）应逐一验电、挂接地线，在有可能产生感应电的线路上加挂接地线。
上述停电、验电、挂接地线等安全措施完成后，现场工作许可人方可向工作负责人下达许可（第二次许可）工作的命令。
《电力安全
工作规程》
2.4
3.2
3.3
3.4
4.2
（2）、线路部分停电或支线停电：
由线路运行部门或施工班组停复电联系人（现场工作许可人）负责组织现场停电操作并做好安全措施，操作前负责核对线路名称及杆号，确认无误后，方可进行停电操作。以下操作按规定须用操作票时，应填用“电力线路倒闸操作票”，并按操作票所列程序进行操作。
①.先断开电源侧开关、刀闸或丝具，再断开需要现场操作的线路各端（含分支线）开关、刀闸或丝具；
②.断开危及线路停电作业，且不能采取相应措施的交叉跨越、平行或接近和同杆（塔）架设线路（包括外单位和用户线路）的开关、刀闸或丝具；
③.断开有可能返回低压电源和其他延伸至施工现场的低压线路电源开关。
④.在上述线路各端已断开的开关或刀闸的操作机构上应加锁；三相丝具的熔丝管应取下；并在上述开关、刀闸或丝具的操作机构醒目位置悬挂“线路有人工作，禁止合闸！”的标示牌。
⑤.在线路各端（包括无断开点且有可能返送电的支线上）应逐一验电、挂接地线，在有可能产生感应电的线路上加挂接地线。
上述停电、验电、挂接地线等安全措施完成后，现场工作许可人方可向工作负责人下达许可工作的命令。
（3）、低压线路停电：
由线路运行部门人员或工作班组人员担任现场工作许可人，现场工作许可人负责核对并确认变压器台区名称和停电线路名称，组织停电操作并布置现场安全措施。
①.拉开台区变压器低压总开关或分路开关，摘下熔丝管，在开关线路侧验电、挂接地线，在开关把手醒目位置悬挂“线 路有人工作，禁止合闸！”的标示牌。如开关在室内或箱内，则配电室（箱）应加锁。以上安全措施完成后，工作许可人向工作负责人下达许可工作的命令。
②.工作负责人接到工作许可人许可工作的命令后，下令开始工作。
（4）、工作许可人在向工作负责人发出许可工作的命令前，应将工作班组名称、数目、工作负责人姓名、工作地点和工作任务等记入记录薄内。
（5）、许可开始工作的命令，应由工作许可人亲自下达给工作负责人。电话下达时，工作许可人及工作负责人应记录清楚明确，并复诵核对无误；当面下达时，工作许可人和工作负责人都应在工作票上记录许可时间，并签名（如现场工作许可人不直接参与监护和操作，而由他人监护和操作时，现场工作许可人必须在现场亲自目睹操作全过程，并确认操作结果）。
（6）、填用第一种工作票进行工作，工作负责人应在得到全部工作许可人的许可后，方可开始工作。所谓全部工作许可人，是指直接向工作负责人下达许可工作命令的所有工作许可人。
1）馈路停电时，工作许可人包括：
①.调度或变电站值班员（工作负责人直接担任停复电联系人）或中间停复电联系人（经中间停复电联系人向工作负责人下达许可工作的命令）。
②.若干个现场工作许可人（实施现场各方停电操作人或操作负责人）。
③.外单位或用户工作许可人（外单位或用户线路配合停电的联系人）。
2）.线路部分停电或支线停电时，工作许可人包括：
①.若干个现场工作许可人（实施现场各方停电操作人或操作负责人）。
②.外单位或用户工作许可人（外单位或用户线路配合停电的联系人）。
10
宣读工作票
工作负责人在得到全部工作许可人许可工作的命令后：
（1）、认真核对线路双重名称及杆号，并确认无误。
（2）、列队宣读工作票：
①.交代工作任务：明确施工（检修）作业内容及工艺质量要求。
②.交代安全措施：明确停电范围及保留带电设备及带电部位，告知危险点及现场安全措施，补充其他安全注意事项。
③.明确人员分工及安全责任：根据工作性质和危险程度，如设专人监护时，应明确专责监护人和被监护人及安全责任；如分组作业时，应明确指定小组工作负责人（监护人），并使用工作任务单。
④.现场提问1-2名作业人员，确认所有作业人员都清楚安全措施、明白工作内容后，所有作业人员在工作票上签名。
⑤.工作负责人下令开始工作。
《电力安全
工作规程》
2.3
2.5
11
更换横担
（1）登杆前检查（三确认）：
①、作业人员核对线路名称及杆号，确认无误后方可登杆。
②、作业人员观测估算电杆埋深及裂纹情况，确认稳固后方可登杆。
③、作业人员检查（冲击试验）登高工具是否安全可靠，确认无误后方可登杆。
（2）、登杆作业：
方法一：
①.作业人员登上第一基（与耐张杆相邻直线杆）直线线杆，解开三相导线扎线，将导线落下，如导线未能落至地面时，再继续解开下一基直线杆扎线，直至导线落地为止，再将导线（拉紧）用三角钳头和绳索固定在第一基或第二基直线杆杆根，以免拉倒相邻直线杆。其余各项如法操作。
②.作业人员登上耐张杆，拆开引流线，挂好紧线器和滑轮，将三角钳头卡在导线上，将牵引绳通过滑轮与三角钳头连接，地勤人员将牵引绳拉紧固定在锚钎上。杆上人员收紧导线，使悬式绝缘子串处于松弛状态，取出耐张线夹连接螺栓，地勤人员拉紧牵引绳，使紧线器处于松弛状态，杆上人员松开紧线器，地勤人员松动牵引绳将导线徐徐下落至地面。
方法二：
①.地勤人员在耐张杆两侧顺线路方向1.2倍倒杆距离处埋设锚钎。
②.按照方法一②的方法将导线徐徐下落，待地面人员可抓着时，用三角钳头和绳索将导线（拉紧）固定在锚钎上，以免拉倒相邻直线杆。其余各项如法操作。
（3）、拆旧装新：按方法一或方法二将导线固定后，杆上人员拆除绝缘子串和横担并吊落至地面，地勤人员绑好新横担并吊至杆上横担位置，杆上人员安装新横担和绝缘子串。
（4）、杆上人员重新挂好紧线器、滑轮，将牵引绳通过滑轮放至地面，地勤人员将牵引绳一头绑在三角钳头上，三角钳头卡在导线上，另一头掌握在手中，待导线从锚钎上或杆根松开后（注意：锚钎上或杆根松线不可一次松开，待牵引绳拉紧后逐渐松开，以免导线松弛拉倒相邻直线杆或拉歪横担和绝缘子），拉动牵引绳将导线升至横担。杆上人员用紧线器配合牵引绳，将导线收紧，再将耐张线夹与绝缘子串连接，松开紧线器和牵引绳，其余各相如法操作。挂线应逐相相对进行，以免横担转动。全部导线恢复后，做好引流线，拆除工器具，检查无误后即可下杆。
方法三：
除按上述方法操作外，还可先将新横担安装在旧横担之上，将绝缘子串和导线挂在新横担上，拆除旧横担，再将新横担调整下落至原位置，必须使横担紧靠拉线包箍。
《电力安全
工作规程》
6.2
12
检查验收
（1）、施工作业结束后，工作负责人依据施工验收规范对施工工艺、质量进行自查验收，合格后，命令作业人员撤离现场。
（2）、通知运行单位进行验收。
《施工验
收规范》
13
工作终结与
恢复送电
（1）、停电作业结束后，工作负责人应履行下列职责：
1）、工作负责人认为工作已结束，并在得到所有小组负责人工作结束的汇报后，应检查线路施工地段的状况，确认在杆塔上、导线上、绝缘子串上及其他辅助设备上没有遗留的个人保安线、工具、材料等，检查清点并确认全部作业人员已由杆塔上撤离，将全部作业人员集中一处，宣布：“××线路已视同带电，禁止任何人再登杆作业”，如个别作业人员不能集中时，工作负责人必须设法通知到本人。
2）、工作负责人分别向全部工作许可人汇报：
①.对调度或变电站值班员（工作许可人）、或运检分设，对线路运行部门现场工作许可人的汇报：“工作负责人×××向你汇报，××单位××班组在×处（说明起止杆号、分支线路名称等）停电工作已全部结束，本班组作业人员已全部撤离现场，经检查确认线路上无遗留物，××线路可以恢复送电”。
②.运检合一，对本班组现场工作许可人的汇报：“××班组在××线路上×处（说明起止杆号、分支线路名称等）停电工作已全部结束，作业人员已全部撤离线路，经检查确认线路上无遗留物，可拆除接地线等安全措施”。
③.对外单位或用户配合停电工作许可人的汇报：“工作负责人×××向你汇报，××单位××班组停电工作已全部结束，你单位配合停电的线路可恢复送电”。
（2）、停电工作结束后，各方工作许可人应履行下列职责：
①.调度或变电站值班员（工作许可人）在接到所有工作负责人（包括用户）的完工报告后，与记录薄核对工作班组名称和工作负责人姓名，确认无误后，拆除安全措施，恢复送电。（送电操作应填用“变电站倒闸操作票”，并按操作票所列程序进行操作）。
②.运检分设，线路运行部门现场工作许可人在接到所有工作负责人（包括用户）的完工报告后，与记录薄核对工作班组名称和工作负责人姓名，确认无误后，检查确认全部工作结束，全部工作人员已撤离线路，下令拆除接地线等现场安全措施，全部安全措施拆除后，核对清点接地线、标示牌数目，确认无误后，合上线路各端断开的开关、刀闸或丝具，恢复线路供电。（以上操作按规定须用操作票时，应填用“电力线路倒闸操作票”，并按操作票所列程序进行操作）。
③.运检合一，本班组现场工作许可人在接到本班组工作负责人已完工和可拆除安全措施的报告后，与记录薄核对工作班组名称和工作负责人姓名，检查确认全部工作已结束、全部工作人员已撤离线路、线路上无遗留物后，组织拆除接地线等安全措施，全部安全措施拆除完毕后，核对清点接地线、标示牌数目，确认无误后，合上线路各端断开的开关、刀闸或丝具，恢复线路供电。（以上操作按规定须用操作票时，应填用“电力线路倒闸操作票”，并按操作票所列程序进行操作）。
（3）、低压线路停电工作结束、恢复送电可参照以上程序进行。
《电力安全工作规程》
2.7
14
召开班后会
工作结束后，工作负责人组织全体施工人员召开班后会，总结工作经验和存在的问题，制定今后改进措施。

15
资料归档
施工单位技术人员将变动后的设备情况以书面形式移交给运行单位存档。

一、编写依据根据江西省电力公司10kV线路导线架设（更换）标准化作业指导书。二、人员分工序号人员分工
一、编写依据
根据江西省电力公司10kV线路导线架设（更换）标准化作业指导书。
二、人员分工
序号
人员分工
人数
1
工作负责人
1人
2
专职监护人负责安全设施监督设置，邻近带电线路登杆工作监督，吊车立杆作业监督和工作终结后安全措施的拆除；负责放线、紧线工作点监督，执行技术标准的监督和竣工验收；
2人
3
工作班成员负责吊车立杆、地面金具组装、登杆安装金具、拉线制作、放线、紧线，放线、紧线过程中故障清除；
10人
三、工器具准备及辅助手段的布置
3.1工器具
√
序号
名 称
型号
单位
数量
备注

1
铝合金紧线器

只
2

2
紧线滑车

只
2

3
放线滑车

只
40

4
手拉葫芦

只
2

5
扳线机

只
2

6
放线架

组
1

7
齿轮剪刀

把
3

8
吊车

辆
1
吊车专用

9
钢丝千斤

根
1
吊车专用

10
白棕绳

根
6

11
卸扣

只
2
吊车专用

12
接地线
400V
副
2

13
钢钎

根
2

14
钢卷尺

把
1

注：考虑为人工牵引导线;使用吊车立杆。
3.2消耗性材料
√
序号
名 称
规格型号
单位
数量
备注

1
纱手套

副
20

2
铝包带
1×10
公斤
2

3
镀锌铁丝
14＃
公斤
2

3.3辅助手段的布置
作业地点用安全栅栏围绕一圈。
四、危险点分析与预控
序 号
防 范
类 型
危 险 点
预 控 措 施
执行情况
1
触电
误登、误碰、邻近带电部位作业
1、工作前组织工作人员学习工程三措，明确线路名称和范围，以及相邻带电线路。
2、带电部位应设专人监护。
3、防止导线、地线及尾线摆动措施。
4、监护人的视线不得离开作业人员。

机械误碰导线
吊车和吊件与带电设备保持足够的安全距离。

2
高处坠落
登高
1、登杆前检查杆根、登高工具、安全带应安全完好。
2、杆塔上作业人员应系好安全带，戴好安全帽。
3、安全带、双保险应高挂低用系在杆塔或牢固的构件上，扣牢扣环，登杆全过程不得失去安全带保护。
4、杆上有人作业时，不准调整或拆除拉线。
5、杆塔上作业转移时，不得失去安全保护。

3
机械伤害
工器具失灵
1、选用的工器具应合格、可靠，严禁以小代大。
2、工器具受力后应检查受力状况。

地锚松脱失控
1、根据土壤及现场实际情况按需要选择锚桩形式和数量。
2、使用群桩（钻）布置合理，连接紧密可靠。

4
物体打击
吊车使用不当
1、起吊前，对起重机械进行检查，确保性能良好。
2、设专人统一指挥。起吊前应确定起吊物重量，严禁超载使用。
3、吊车支脚应撑在硬实的地面上，遇到土质松软加垫承力物。
4、起吊时应保持电杆平稳、速度均匀，避免冲击，发现异常应立即停止作业。
5、系好临时拉绳控制电杆移动方向。
6、选择合适的起吊点，防止起吊物倾覆。
7、工作现场设置安全围栏。
8、系好临时小绳控制电杆下落位置。
9、电杆不得长时间悬挂在空中，需暂时停在空中时，严禁驾驶员离开驾驶室。

人员挤伤
1、使用撬杠拨杆时，滚动时应统一行动，滚动前方不得有人，用力要均匀，不能一侧用力过猛，地面坡度较大的地方排杆要用绳索控制。
2、与工作无关人员严禁在起重区域内行走或停留，正在吊杆时任何人员不准在吊杆下行走或停留。

高空落物
1、现场地面工作人员均应戴好安全帽。
2、作业现场设置围栏对外悬挂警告标志。
3、工具材料下上传递用绳索，扣牢绳结。
4、杆塔上拆装中的构件和摆放的物件要防止滑落。
5、使用滑轮起吊物件应防止滑轮盖板脱落。

土石块回落
1、及时清除坑边的余土。
2、大的土石块要清理基坑。
3、土质松软时应适当放坡。

基础坍塌
1、开挖基础时应根据土质情况放坡，松软土质严禁掏挖。
2、土质松软时要加挡板或撑木，要有足够的强度且固定牢靠。

跑线
1、紧线设专人指挥，统一信号。
2、紧线前应检查拉线、拉桩及杆根，如强度不能适用时应加临时拉绳加固，主牵引绳与杆塔夹角不小于60度，滑车必须绑牢，不准直接挂在横担上。
3、所使用的工器具必须合格，使用前必须有专人检查，无问题方可使用。开门滑车应将门钩扣牢或用绑线绑牢，防止绳索滑脱。
4、紧线前应检查导线有无障碍物挂住

引线反弹
做好防止引线反弹的措施。

5
倒杆事故
倒杆伤人
1、制订工程施工“三措”，并经审核批准。
2、撤、立杆工作应设专人统一指挥，开工前讲明施工方法及信号。工作人员明确分工，密切配合，服从指挥，在居民区和交通道路附近进行施工应设有专人看守。
3、杆高1.2倍范围内不得有人逗留。
4、吊车吊臂下方严禁有人逗留，立杆过程中坑内严禁有人。
5、电杆回土夯实后才能攀登。
6、安全情况不明时严禁冒险蛮干。

6
其他
锤头伤人
1、检查锤把、锤头及钢钎等工具应良好。
2、打锤人应站在扶钎人的侧面。
3、打锤人不得戴手套。
4、不得使用钎头开花的钢钎。

六、施工工序及技术要求
序号
作业内容/项目
作业方法或标准
作业
结果
备注
1
出发前的准备工作
1、根据主要备品备件及材料表对该工作所使用的材料进行清点检查。
2、根据检修工具表对该工作使用工器具进行清点并检查。
3、合理配置工作人员。

2
现场准备
1、进行作业前应将工器具摆放到位。
2、召开开工会，全体工作人员分工明确，任务落实到人，安全措施交代到位。
3、安全措施符合要求。

3
吊车检查
吊车司机要仔细检查周围环境带电体情况以及影响起吊的情况，清理工作通道，确定最佳起吊点。

4
指挥
专人指挥、统一信号。

5
电杆基坑及基础埋设
1、在原处挖掘基坑，电杆基础坑的深度应符合设计规定。电杆基础坑深度的允许偏差应为5%，集镇和村庄档距不应大于40-50m。
2、电杆埋深应为杆长的1/6。
3、立杆前应检查埋深标志。

6
吊点钢丝绳的安装
1、系好吊点钢丝绳，并在电杆梢系临时调整绳。
2、吊点选择在电杆重心以上0.2-0.5m处。

7
起吊电杆
现场工作负责人指挥发令起立杆塔，当杆梢离地面800mm时，暂停起吊，做冲击试验，检查各受力点有无异常。除指挥指挥人员和指定人员外，其它人员应在离开电杆高度的1.2倍距离以外。

8
电杆就位、校正
1、土块应打碎。
2、基坑每回填0.3m应夯实一次，不得把易腐蚀的杂物回填入坑。
3、松软土质的基坑，回填土时应增加夯实次数或采取加固措施。
4、回填土后的电杆基坑宜设置防沉土层。土层上部面积不宜小于坑口面积；培土高度应超过地面0.3m。
5、杆位横向偏离线路中心线不应在于50mm。

9
吊车撤离
吊车缓慢脱钩，收回吊臂，拆离现场。

10
放线
1、放线时通讯必须迅速、清晰、畅通；若采用旗语时，打旗人必须站在前后通视的位置上，且旗语必须统一。严禁在无通信联系及视野不清的情况下放线。
2、放线架应稳固、转动灵活、制动可靠。放线架展放处应设专人看守、传递信号。
3、布线时，导线长度应留有裕度。
4、布线时，跨越高等级公路、铁路、河流、重要弱电线路时，导线不得有接头。
5、不同规格、不同绞向的导线不得在同一耐张段使用。
6、作业人员不得站在线圈内操作。放线架和线圈接近放完时，应减慢牵引速度。
7、放线时，除杆塔处设监护人外，对跨越的房屋、道路、河塘裸露岩石、跨越架及人畜较多的地方均设专人监护。
8、导线被障碍物卡住时，工作人员应站在外侧，并用工具处理，不得用手直接推拉。
9、穿越滑车的引线必须根据导线规格选用；引线与导线接头应牢固。穿越时，施工人员不得站在导线垂直下方。
10、领线人应由技工担任，并随时注意前后信号，拉线人员应走在同一直线上，相互间保持适当距离。
11、通过河流沟渠时，应有船只或绳索引渡。
12、通过陡坡时，应防止滚石伤人；

1、在交叉跨越处以及每隔三基杆的下方需设专人监视放线情况。如发现导线跳槽、接线管卡住或滑车不灵活、应立即发停止信号。
2、放线轴应设专人控制放线速度，防止导线跑偏、松脱，并检查导线外观质量，发现缺陷应做记号。
3、放导线经过岩石或坚硬地质时，应在导线下垫柔软物，防止损伤导线。
4、放线后，如不能当天紧线，可将导线临时收紧锚固，使导线不妨碍交叉跨越物的正常运行。
11
拉线安装
1、拉线与电杆夹角应按设计要求装设，当设计无要求时，拉线与电杆夹角不宜小于45°°，受地形条件限制时，不应小于30°。
2.拉线穿过公路时，对路面中心的距离不应小于6m，非公路不应小于4.5m。
3、拉线一般固定在横担下不在于0.3m处,穿越和接近导线的拉线必须装设和线路电压等级相同的绝缘子,绝缘子距地面不小于2.5m。
4、拉线的线夹的舌板与拉线应紧密接触，受力后不应滑动。
5、线夹的凸肚应在尾线侧，安装时不应使线股损伤。
6、拉线弯曲部分不应有明显得松股，其断头应用镀锌铁丝扎牢，线夹尾线宜露出300－500mm，尾线回头后与本线应采取有效方法扎牢或压牢。
1. 7、同组拉线使用两个线夹时，其线夹尾端的方向应统一。
8、埋设拉线盘的拉线坑应有滑道（马道），回填土应有防沉土台，拉线棒与拉线盘的连接应使用双螺母。

12
紧线前工作准备
1、紧线的准备工作应遵守下列规定：
1.1 按施工技术措施的规定进行现场布置及选择工器具。
1.2 杆塔部件应齐全、螺栓应紧固。
1.3紧线杆塔的临时拉线及补强措施以及导线的临时拉线准备应设置完毕。
1．4 牵引锚桩距紧线杆塔的水平距离应满足安全施工技术的规定；锚桩布置与受力方向一致，并埋设可靠。
2、紧线前应由专人检查：
2.1 通讯畅通。
2.2 埋入地下或临时绑扎的导线必须挖出或解开。
2.3 障碍物以及导线跳槽应处理完毕。
2.4 冬季施工时，导线被冻结处应处理完毕。
2.5 各交叉跨越处安全措施可靠。
2.6 导线应压接并升空完毕。

13
紧线
1、紧线过程中，监护人应遵守下列规定：
1.1 不得站在悬空导线垂直下方。
1.2 展放余线的人员不得在线圈内侧或线弯的内角侧。
1.3 不得跨越将离地面的导线。
1.4 监视行人不得靠近牵引中的导线。
1.5传递信号必须及时、清晰，人员不得擅自离岗。
2、紧线应使用紧线器，紧线器规格必须与线材规格相匹配，不得用不匹配的代替。
3、耐张线夹安装应遵守下列规定：
3.1 高处安装螺栓型耐张线夹时，必须将螺栓整齐拧紧后方可回松牵引绳。
3.2 高处安装导线的耐张线夹时，必须采取防止跑线的可靠措施。
3.3 在杆塔上割断的线头应用绳索放下。
3.4 地面安装时，导线和锚固定应可靠，锚固工作应由技工担任。
4、挂线时，当连接金具接近挂线点时，应停止牵引，然后作业人员方可从安全位置到挂线点操作。
5、挂线后，应缓慢回松牵引绳，在调整拉线的同时应观察耐张金具串和杆塔的受力变形情况。
6、导线紧线还应遵守下列规定：
6.1 紧线时，导线不宜过牵引。
6.2 导线的安装弛度应按设计给定值确定，同档内的各相导线弧垂应力求一致，误差不超过50mm。
6.3 导线紧好后，线上不应有任何杂物。

14
验收
1.电杆倾斜要求倾斜值不应大于杆梢直径的1/2。
2、电杆横线路方向位移不大于50mm。
3、终端杆向拉线侧倾斜，杆梢位移小于杆梢直径。
4、电杆埋深应为杆长的1/6。
5、横担端部距杆梢为200mm。
6、横担端部上下、左右扭斜不应大于20mm。
7、绝缘子安装牢固，连接可靠。
8、导线安装弛度符合设计要求，各相导线弧垂误差小于50mm。
9、拉线固定在横担下方30mm，与电杆夹角不宜小于45°，受地形条件限制时，不应小于30°。

15
工作终结
1、拆除安全措施。
2、清理现场。
3、工作终结，对当天的工作进行总结、点评。

七、400V线路架设（更换）导线作业报告
序号
检查项目
检修结果打“√”
1
倾斜要求倾斜值不应大于杆梢直径的1/2。

2
横线路方向位移不大于50mm。拉线与电杆夹角不宜小于45°。

3
电杆埋深应为杆长的1/6。

4
终端杆向拉线侧倾斜，杆梢位移小于杆梢直径。

5
横担安装位置应在横担准线处，距杆顶200MM。

5
横担端部上下、左右歪斜不应大于20mm。

6
绝缘子安装牢固，连接可靠。

7
线路档距集镇、村庄40-50m。

8
导线安装弛度符合设计要求，各相导线弧垂误差小于50mm。

施工总结：
主管： 审核： 工作负责人
一、施工依据
为保证500KV南平变站用电的不间断供电,新增小松变-500kV南平10kv线路间隔。为确保施工安全，合理地组织施工力量，提高施工质量，保证施工进度，特将本次施工过程的有关工作和要求安排如下：
二、计划施工日期
2009年 1月 5 日至 2009 年 2 月 20 日
三、施工项目及内容
㈠、 施工项目
500kV南平变电站10kV厂用变10kV线路工程。
㈡、 施工内容
（1）、基础部分：
1. 杆基；
2. 拉线坑；
（2）杆塔部分：
1. 杆塔组立；
2. 横担安装；
3. 拉线制作；
（3线路部分
1.导线架设
1. （4）
（4）、工程自验收
四、组织措施
1. 项目负责人：
2. 现场安全负责人：
3. 现场各专业负责人：
基础：  杆塔组立：  线路架设：
五、安全措施
1. 凡参加安装施工的所有人员，必须学习本施工方案并进行安全措施交底。
2. 各施工小组应根据本施工进度、事先周密地考虑好组织人力、落实任务、施工进度及准备好施工所需的材料、工器具。
3. 开工前工作负责人应按规定办理工作票、安全施工作业票等手续，并在每日开工前开好班前会特别是交代好当天的工作内容、安全措施及注意事项，尤其对辅助工交底清楚工作内容和工作范围、带电部位注意事项及危险点，并做好加强监护（执行安全交代卡制度）。
4. 本施工项目是在变电站110KV电气设备扩建的情况下进行施工的，所有工作人员必须做到四明确：明确工作地点、工作任务、工作目的、现场情况及现场安全措施。
5. 凡进入施工现场应按规定戴好安全帽、高处作业应按规定扣安全带、上下传递物品及工器具应用绳索上下传递，严禁上下抛掷，若站在梯子上工作，
