Xxxxxxxxxx 检验批划分计划

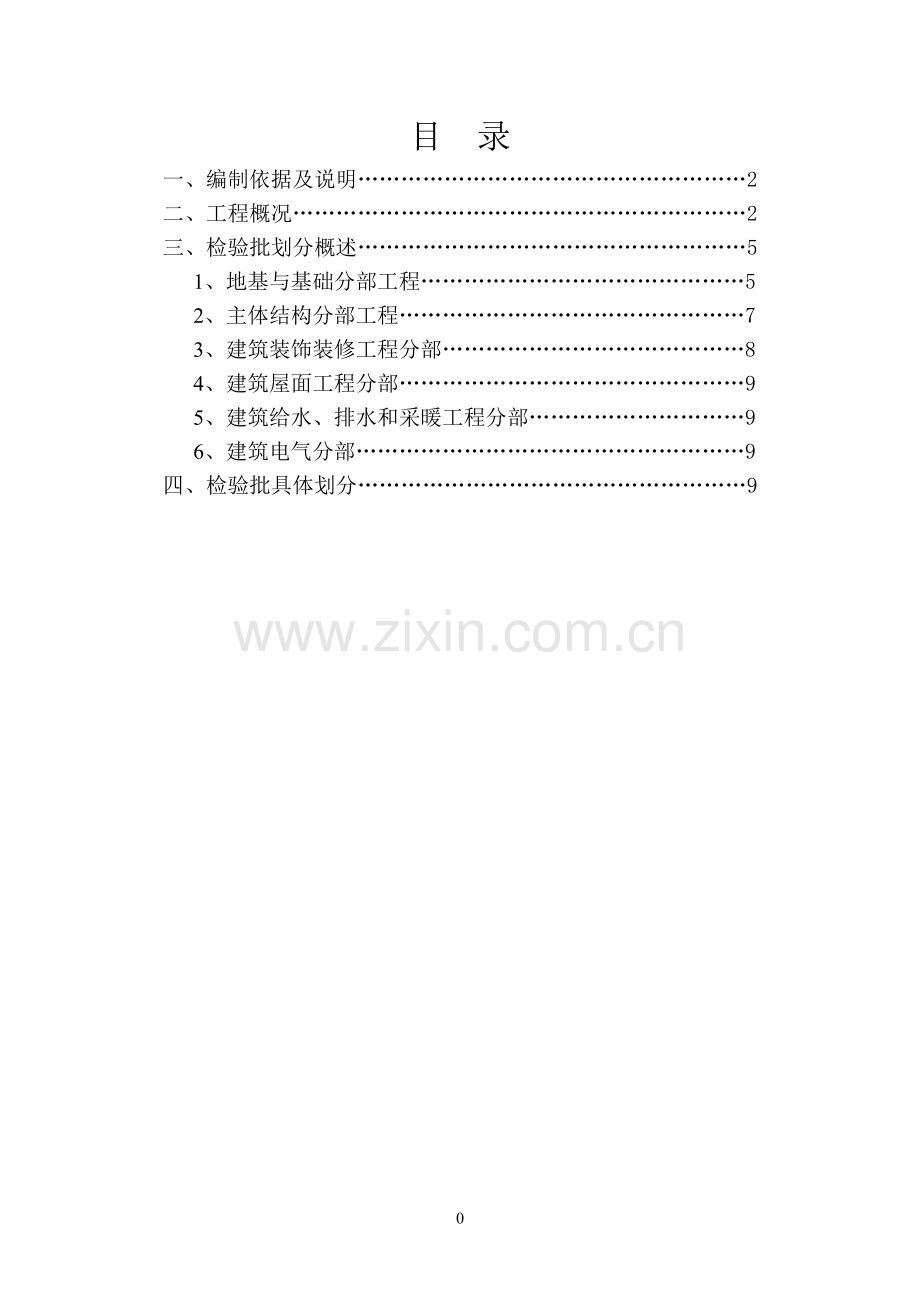

目 录
一、编制依据及说明………………………………………………2
二、工程概况………………………………………………………2
三、检验批划分概述………………………………………………5
1、地基与基础分部工程………………………………………5
2、主体结构分部工程…………………………………………7
3、建筑装饰装修工程分部……………………………………8
4、建筑屋面工程分部…………………………………………9
5、建筑给水、排水和采暖工程分部…………………………9
6、建筑电气分部………………………………………………9
四、检验批具体划分………………………………………………9
12

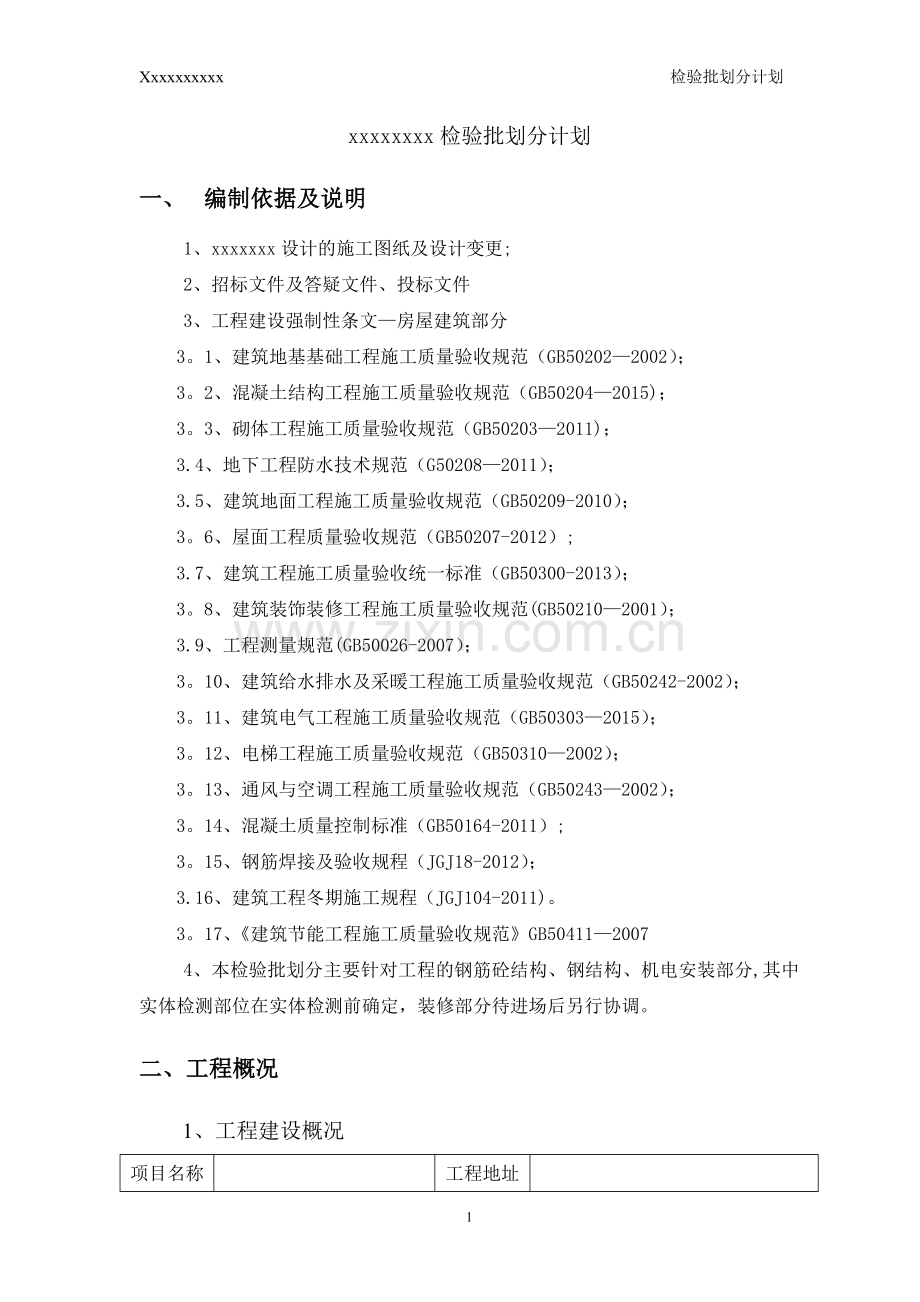

xxxxxxxx检验批划分计划
一、 编制依据及说明
1、xxxxxxx设计的施工图纸及设计变更;
2、招标文件及答疑文件、投标文件
3、工程建设强制性条文—房屋建筑部分
3。1、建筑地基基础工程施工质量验收规范（GB50202—2002）；
3。2、混凝土结构工程施工质量验收规范（GB50204—2015)；
3。3、砌体工程施工质量验收规范（GB50203—2011)；
3.4、地下工程防水技术规范（G50208—2011）；
3.5、建筑地面工程施工质量验收规范（GB50209-2010）；
3。6、屋面工程质量验收规范（GB50207-2012）;
3.7、建筑工程施工质量验收统一标准（GB50300-2013）；
3。8、建筑装饰装修工程施工质量验收规范(GB50210—2001）；
3.9、工程测量规范(GB50026-2007）；
3。10、建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）；
3。11、建筑电气工程施工质量验收规范（GB50303—2015）；
3。12、电梯工程施工质量验收规范（GB50310—2002）；
3。13、通风与空调工程施工质量验收规范（GB50243—2002）；
3。14、混凝土质量控制标准（GB50164-2011）;
3。15、钢筋焊接及验收规程（JGJ18-2012）；
3.16、建筑工程冬期施工规程（JGJ104-2011)。
3。17、《建筑节能工程施工质量验收规范》GB50411—2007
4、本检验批划分主要针对工程的钢筋砼结构、钢结构、机电安装部分,其中实体检测部位在实体检测前确定，装修部分待进场后另行协调。
二、工程概况
1、工程建设概况
项目名称

工程地址

建设单位

勘察单位

设计单位

监理单位

监督机构

施工单位

工程性质
新建
工 期
600天
工程质量
合格，力争“振风杯”
2。2建筑设计简介
序号
项 目
内 容
1
建筑规模
建筑
面积

主楼建筑层数
1＃/2＃/3＃/4#楼地下2层，地上33层
结构形式：现浇剪力墙
5＃楼地下2层,地上25层
结构形式：现浇剪力墙
6＃楼地下2层，地上23层
结构形式：现浇剪力墙
群楼建筑层数
地下1层,地上3层
结构形式：框架剪力墙
主楼层高
地上
2.9m
地下
3。15m
基础形式
筏板基础、桩基础
裙楼层高
地上
3.8m
地下
4。5m
基础形式
独立基础、筏板基础
2
建筑高度
建筑高度（m)

室内地坪标高绝对标高

3
建筑类别
一类高层
4
耐火等级
一级
抗震设防烈度
6度
5
墙体材料
页岩空心砖
装修做法
6
保温
外墙：40厚无机保温砂浆，屋面：现浇泡沫砼
7
外墙装饰
玻璃幕墙、石材幕墙
8
内墙
刮腻子、乳胶漆、面砖、吸音墙面
9
楼地面
地砖、防滑地砖、花岗石、水泥砂浆面层、耐磨砼面层、防静电活动架空板
10
顶棚
刮腻子、乳胶漆、防火纸面石膏板、吸声顶棚、铝合金板、铝板
11
门窗
铝合金中空玻璃防盗门、钢制防盗门、钢质甲级防火隔声门、钢制甲级防火门、钢制乙级防火门、钢制丙级防火门、乙级防火门、双帘双轨特级防火卷帘、铝合金窗
12
防水
地下室
屋 面
楼地面
2。0mm厚非固化橡胶沥青防水涂料＋3mmSAM—980自粘聚合物改性沥青聚酯胎防水卷材
3+3厚SBS改性沥青防水卷材
聚氨酯涂膜
2.3结构设计简介
序号
项 目
内 容
1
结构形式
主楼：现浇剪力墙结构； 裙楼：框架结构
2
基础形式
筏板基础、桩基、独立基础
3
基础埋深
—6。4m，—6。6m，—9。750m，—10。400m
4
环境类别
室内潮湿环境、与土直接接触的基础底板底面、外墙迎土面、地下室顶板顶面（室外部分）及地上外露构件为二类a，其他为一类环境
5
砼强度等级
基础
基础垫层
C15
筏板

独立基础

1＃、16＃B（部分)人工挖孔桩

墙、柱
地下一、地下二层外墙

1＃—4＃住宅楼

C45

C40
F12-F22
C35
F23—屋顶层
C30
5＃-6#住宅楼
地下二层—F3
C40
F4-屋顶层
C35
配套商业
框架柱
C40
梁板
地下车库
C40
地下室顶板无上部结构的部位
C35 P6
1#-6＃住宅楼
C30
配套商业
C35
其他
楼梯、坡道
同周围梁板砼
圈梁，构造柱、过梁
C20
消防水池
C30 P6
6
砼构件尺寸
剪力墙
200mm厚、250mm厚、300mm厚、350mm厚
柱
400＊600、600＊500、500＊600、700*700、600＊1100
600*800、600＊900
框梁
200＊400、200＊510、200＊600、300＊600、300*650、300＊700、300＊800、350＊700、350*800、400*900、450＊750、500*1000、500＊1100、600＊1100、600＊1200、700*1200
顶板
厚度120mm、130mm、150mm、180mm、350mm
7
抗震设防类别
标准设防类
8
结构安全等级
二级
9
耐火等级
一级
8
钢筋类别
及形式
类别
HPB300 HRB400 HRB400E HRB500
连接形式
直螺纹套筒连接
三、检验批划分概述
1、地基与基础分部工程
(1)土方子分部：：包含土方开挖、土方回填2个分项工程，按楼号划分为1＃楼、2＃楼、3＃楼、4＃楼、5＃楼、6#楼、14＃楼、15＃楼、16＃楼、地下车库土方开挖10个检验批与土方回填10个检验批;
（2)基坑支护子分部：：包含土钉墙1个分项工程，按施工流水段，东西南北面，划分为4个检验批;
（3)地下防水子分部：包含卷材防水层、涂料防水层2个分项工程，按楼号划分为64个检验批；（1＃、3＃、4#、6＃各4个检验批，2＃、5＃、14＃、16＃BC段各2个检验批,地下车库按后浇带划分为20个段共40个检验批。)
⑶笩形与箱型基础子分部：包含模板、钢筋、混凝土，现浇结构4个分项工程，按楼号划分检验批具体如下表。
笩形与箱型基础子分部工程检验批划分表
1＃楼筏形基础
模板

2#楼筏形基础
模板

钢筋

钢筋

混凝土

混凝土

现浇结构

现浇结构

3#楼筏形基础
模板

4#楼筏形基础
模板

钢筋

钢筋

混凝土

混凝土

现浇结构

现浇结构

5#楼筏形基础
模板

6＃楼筏形基础
模板

钢筋

钢筋

混凝土

混凝土

现浇结构

现浇结构

模板

15#楼独立基础
模板

钢筋

钢筋

混凝土

混凝土

现浇结构
4
现浇结构

模板
3
地下车库筏形基础
模板

钢筋
12
钢筋

混凝土
12
混凝土

现浇结构
4
现浇结构

模板
1

钢筋
12

混凝土
12

现浇结构
4

说明:1＃、3#、4#、6＃为两个单元，2#、5#、14＃、15＃、16#为一个单元,地下车库按后浇带划分为20个流水施工段.
(4)桩基子分部：包含抗浮锚杆和人工挖孔桩2个分项工程，按楼号及施工段划分为若干个检验批。
2、主体结构分部工程
⑴混凝土结构子分部：包含模板，钢筋、混凝土、现浇结构4个分项工程，按楼号，结构缝、楼层划分检验批如下表.
混凝土结构子分部检验比划分表
1#楼混凝土结构
模板

2＃楼混凝土结构
模板

钢筋

钢筋

混凝土

混凝土

现浇结构

现浇结构

3＃楼混凝土结构
模板

4#楼混凝土结构
模板

钢筋

钢筋

混凝土

混凝土

现浇结构

现浇结构

5#楼混凝土结构
模板

6＃楼混凝土结构
模板

钢筋

钢筋

混凝土

混凝土

现浇结构

现浇结构

14#楼混凝土结构
模板

15＃楼混凝土结构
模板

钢筋

钢筋

混凝土

混凝土

现浇结构

现浇结构

16＃楼A段混凝土结构
模板

地下车库混凝土结构
模板

钢筋

钢筋

混凝土

混凝土

现浇结构

现浇结构

16#楼B、C段混凝土结构
模板
3

钢筋
12

混凝土
9

现浇结构
3

说明:1＃、3＃、4＃、6＃为两个单元,2＃、5＃、14＃、15#、16＃为一个单元，地下车库按后浇带划分为20个流水施工段。其中1＃-4#楼地下2层,地上33层，5#楼地下2层，地上25层，6＃楼地下2层,地上23层。14＃楼、16#楼地上3层，地下车库1层。
⑵砌体结构子分部：包含填充墙砌体1个分项工程，按楼号、楼层划分为若干个检验批。具体分为1＃楼~4＃楼每层为2个检验批，各楼分别为70个检验批，5#楼每层1个检验批，共27个检验批,6＃楼每层2个检验批，共50个检验批。地下车库每段1个检验批,共20个检验批。3、建筑装饰装修工程分部⑴建筑地面子分部:基层(各构造层）和各类面层的分项工程,检验批按楼层或每层施工段划分。
⑵抹灰子分部:相同材料、工艺和施工条件的抹灰工程（室外),按施工段、楼层及按每500～1000M2划分一个检验批，不足500 M2划分一个检验批。
相同材料、工艺、施工条件的抹灰工程(室内)、按施工段、楼层及按50个自然间划分一个检验批，不足50自然间划分为一个检验批。
⑶门窗子部分：同一品种、类型和规格的木门窗、金属门窗、塑料门窗及门窗玻璃，每100樘划分为一个检验批，不足100樘划分为一个检验批.同一品种、类型和规格的特殊种门每50樘为一个检验批，不足50樘划分为一个检验批。
⑷饰面板(砖）子部分：相同材料、工艺和施工条件的室内饰面板(砖）工程，每50间划分为一个检验批，、不足50间划分为一个检验批。
⑸涂饰子分部室外涂饰工程:每栋楼的同类型涂饰的墙面,每500~1000M2划分一个检验批,不足500 M2划分一个检验批.
室内涂饰工程，同类涂料涂刷的墙面，每50间划分为一个检验批，不足50间划分为一个检验批。
⑹细部子部分:楼梯扶手制作与安装按每部楼梯划分为一个检验批。
4、建筑屋面工程分部
包含卷材防水屋面、涂膜防水屋面2个子分部,各子分部所含分项工程的检验批按不同楼层屋面(不同设计要求），划分为若干个检验批.5、建筑给水,排水及采暖工程分部⑴多层建筑，可按一个设计系统，每一楼层或每楼层施工工段（变形缝)划分为一个检验批。⑵高层建筑的标准层，每10层或每5层划分为一个检验批、地下室,屋面,裙房与非标准层应单独划分为一个检验批。⑶设备安装、按设备组分别划分检验批、每检验批不得超过10台。⑷室外工程按各分项分别划分检验批.6、建筑安装分部建筑电气子分部
(1）混凝土内配管根据每一楼层,单元、施工段(变形缝)及系统划分检验批：
（2)多层建筑可按每一楼层，单元、施工段（变形缝)及系统划分检验批:（3)高层建筑的标准层每三层或每五层划分为一个检验批：地下室，屋面，设备层,裙房与非标准层按每一楼层或设计系统,应单独划分为一个检验批；(4)防雷及接地安装工程，应每层划分检验批.不同楼层的屋面和地下室应单独划分检验批；设备安装按不同的子分部，设备组别划分检验批;管弄井按系统每层划分为一个检验批,建筑给水，排水及采暖子分部给水排水可按每层划分为一个检验批。
(5）检验批的划分首先要进行事先策划,同时结合施工工艺及现行有关规范标准要求进行划分,在操作中如需调整,应按施工组织设计修改要求在分项施工前进行调整审批。
四、 检验批具体划分
一、 基础
1、土方开挖
土方开挖检验批质量验收记录 隐蔽验收记录
2、 人工挖坑桩
钢筋原材 钢筋加工 钢筋连接 钢筋安装隐蔽⑥砼灌注桩钢筋笼⑦砼原材⑧砼配合比 ⑨砼施工⑩一桩一表
3、抗浮锚杆
钢筋原材 钢筋加工 钢筋连接 钢筋安装隐蔽注浆
4、土方回填
土方回填检验批质量验收记录 隐蔽验收记录
5、砼垫层
砼原材 砼配合比 砼施工
现浇结构:现浇结构外观及尺寸偏差隐蔽验收记录
6、基础筏板
钢筋：钢筋原材钢筋加工 钢筋连接 钢筋安装隐蔽
模板：模板安装
砼：砼原材 砼配合比砼施工
现浇结构:现浇结构外观及尺寸偏差隐蔽验收记录
7、基础防水工程：
防水检验批质量验收记录、隐蔽验收记录
二、主体工程
1、负二层柱、剪力墙
钢筋:钢筋原材钢筋加工 钢筋连接钢筋安装隐蔽验收记录
模板：模板安装
砼:砼原材 砼配合比 砼施工
现浇结构：现浇结构外观及尺寸偏差
负二层顶梁、板、楼梯
钢筋:钢筋原材钢筋加工 钢筋连接钢筋安装隐蔽验收记录
模板:模板安装
砼：砼原材 砼配合比砼施工
现浇结构:现浇结构外观及尺寸偏差
负一层至二十三层/二十五层/三十三层检验批同上
2、二次构件:
钢筋：钢筋原材钢筋加工 钢筋连接钢筋安装隐蔽验收记录
模板：模板安装
砼：砼原材 砼配合比砼施工
现浇结构:、现浇结构外观及尺寸偏差
注：按每三层报检验批验收记录
3、砌体工程：
1、砌体检验批质量验收记录、隐蔽验收记录.
4、屋面工程：
钢筋：钢筋原材钢筋加工 钢筋连接钢筋安装隐蔽验收记录
模板:模板安装
砼：砼原材 砼配合比 砼施工
现浇结构：现浇结构外观及尺寸偏差
三、 装饰装修工程
1、 楼地面工程：
1、细石砼面层工程检验批质量验收记录、隐蔽验收记录
2、 水泥砂浆面层工程检验批验收记录
2、 抹灰工程：
（1） 室内抹灰工程：1、一般抹灰工程检验批质量验收记录
注：按楼层报检验批
（2） 室外抹灰工程：1、一般抹灰工程检验批质量验收记录
注：按外墙立面报检验批
3、 屋面工程：
1、涂膜防水工程检验批质量验收记录2、找坡层工程检验批质量验收记录
3、保温层工程检验批质量验收记录 4、细部构造工程检验批质量验收记录5、砖面层工程检验批质量验收记录
4、 门窗工程:
1、塑钢门窗安装工程检验批质量验收记录、隐蔽验收记录 2、门窗玻璃安装工程检验批质量验收记录注，按楼层报检验批
5、涂饰工程：
（1） 室内工程1、水溶型涂料工程检验批验收记录，按楼层报检验批
（2） 室外工程1、水溶型涂料工程检验批验收记录,按外墙立面报检验批
6、细部：扶手、栏杆、窗台板制作安装，按外墙立面报检验批
1、扶手、栏杆制作安装工程检验批质量验收记录、隐蔽工程验收记录，按外墙立面报检验批
7、建筑节能:
（1）基层处理
1、基层处理检验批质量验收记录 2、隐蔽工程验收记录
（2）保温层界面层涂刷
1、保温层界面层涂刷检验批质量验收记录2、隐蔽工程验收记录
(3)保温界面施工
1、工程施工检查记录
五、水电安装工程
（一)给排水：
1、室内给水
1、检验批质量验收记录2、试验记录
2、室内排水
1、灌水试验记录 2、检验批验收记录 3、隐蔽工程验收记录
4、雨水管道及配件安装
1、灌水试验记录 2、检验批质量验收记录
（二）建筑电气：
1、电缆、管线敷设
1、检验批质量验收记录2、隐蔽工程验收记录
2、照明配电箱安装
1、接地绝缘电阻测试试验记录 2、检验批质量验收记录
3、导线连接
绝缘电阻测试试验记录检验批质量验收记录 隐蔽工程验收记录
4普通灯具安装
检验批质量验收记录
5、插座、开关、风扇安装
检验批质量验收记录
6、建筑通电运行
检验批质量验收记录
7、接地安装
接地电阻测试试验记录 检验批质量验收记录 隐蔽工程验收记录
8、避雷引下线
检验批质量验收记录隐蔽工程验收记录
