水质在线自动监测管理.doc

资源描述

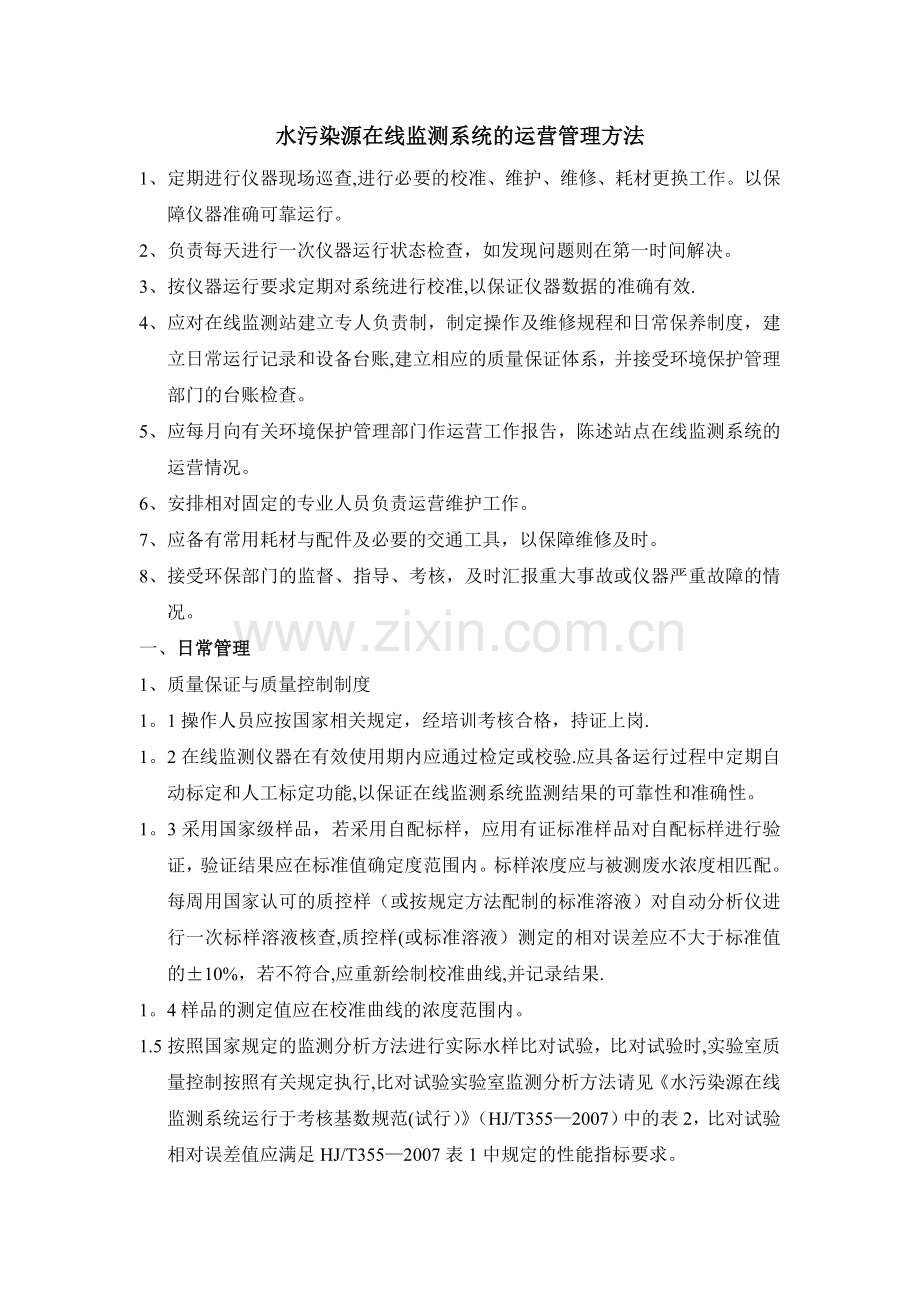

水污染源在线监测系统的运营管理方法 1、定期进行仪器现场巡查,进行必要的校准、维护、维修、耗材更换工作。以保障仪器准确可靠运行。 2、负责每天进行一次仪器运行状态检查，如发现问题则在第一时间解决。 3、按仪器运行要求定期对系统进行校准,以保证仪器数据的准确有效. 4、应对在线监测站建立专人负责制，制定操作及维修规程和日常保养制度，建立日常运行记录和设备台账,建立相应的质量保证体系，并接受环境保护管理部门的台账检查。 5、应每月向有关环境保护管理部门作运营工作报告，陈述站点在线监测系统的运营情况。 6、安排相对固定的专业人员负责运营维护工作。 7、应备有常用耗材与配件及必要的交通工具，以保障维修及时。 8、接受环保部门的监督、指导、考核，及时汇报重大事故或仪器严重故障的情况。一、日常管理 1、质量保证与质量控制制度 1。1操作人员应按国家相关规定，经培训考核合格，持证上岗. 1。2在线监测仪器在有效使用期内应通过检定或校验.应具备运行过程中定期自动标定和人工标定功能,以保证在线监测系统监测结果的可靠性和准确性。 1。3采用国家级样品，若采用自配标样，应用有证标准样品对自配标样进行验证，验证结果应在标准值确定度范围内。标样浓度应与被测废水浓度相匹配。每周用国家认可的质控样（或按规定方法配制的标准溶液）对自动分析仪进行一次标样溶液核查,质控样(或标准溶液）测定的相对误差应不大于标准值的±10%，若不符合,应重新绘制校准曲线,并记录结果. 1。4样品的测定值应在校准曲线的浓度范围内。 1.5按照国家规定的监测分析方法进行实际水样比对试验，比对试验时,实验室质量控制按照有关规定执行,比对试验实验室监测分析方法请见《水污染源在线监测系统运行于考核基数规范(试行）》（HJ/T355—2007）中的表2，比对试验相对误差值应满足HJ/T355—2007表1中规定的性能指标要求。 1。6样品的采集和保存要严格执行《地表水和污水监测技术规范》（HJ/T91-2002）的有关规定，实施全过程质量控制和质量保证. 2、在连续排放情况下，化学需氧量（COD）水质在线自动监测仪、总磷水质自动分析仪、总有机碳（TOC）水质自动分析仪、紫外(UV）吸收水质自动在线监测仪和氨氮水质自动分析仪等至少每小时获得一个监测值，每天要保证有24个测试数据；PH值、温度和流量至少每10分钟获得一个监测值.间隙排放期间,应根据实际排水时间确定获得的监测值。对于COD水质在线自动监测仪、总磷水质在线自动分析仪、TOC水质在线自动分析仪、UV吸收水质在线自动在线监测仪和氨氮水质自动分析仪，监测数据应不小于污水累计排放小时数。对于PH值、温度和流量，监测数据数应不小于累计排放小时数的6倍. 设备运转率应达到90%，以保证监测数据的数量要求。设备运转率公式如下：设备运转率（%）＝实际运行天数/排放天数×100% 二、监测系统的维护工作 1、每日工作（1）运营单位应每日上午、下午远程检查仪器运行状态，检查数据传输系统是否正常，如发现数据有持续异常情况，应立即前往站点进行检查。（2）每48小时自动进行TOC、氨氮、总磷水质在线自动分析仪及COD水质在线自动监测仪、UV吸收水质在线自动监测仪的零点和量程校正。 2、每周工作每周1～2次对监测系统进行现场维护，内容包括：（1）检查各台自动分析仪及辅助设备的运行状态和主要技术参数，判断运行是否正常。（2）检查自来水供应、泵取水情况，检查内部管路是否通畅，仪器自动清洗装置是否运行正常，检查各自动分析仪的进样水管和排水管是否清洁（必要时进行清洗），定期清洗水泵和过滤网。（3）检查站点房内电路系统、通讯系统是否正常。（4）对于用电极法测量的仪器,检查标准溶液和电极填充液，进行电极探头的清洗。（5）若站点使用气体钢瓶，应检查载气气路系统是否密封，气压是否满足使用要求. （6）检查各仪器标准溶液和试剂是否在有效使用期内，按相关要求定期更换标准溶液和分析试剂。（7）观察数据采集传输仪的运行情况，并检查连接处有无损坏，对数据进行抽样检查，对比自动分析仪、数据采集传输仪及上位机接收到的数据是否一致。 3、月度工作每月现场维护内容（1）TOC水质在线自动分析仪检查TOC-COD转换系数是否适用，必要时进行修正.对TOC水质在线自动分析仪载气气路的密封性、泵、管、加热炉温度等进行一次检查，检查试剂余量必要时添加或更换；检查卤素洗涤器、冷凝器水封容器、增湿器，必要时加蒸馏水。（2）PH水质在线自动分析仪 PH水质在线自动分析用酸液清洗一次电极,检查PH电极是否钝化，必要时进行更换，对采样系统进行一次维护。（3）COD水质在线自动监测仪检查内部试管是否被污染,必要时进行清洗. (4）流量计检查超声波流量计高度是否发生变化. （5）UV吸收水质在线自动监测仪检验UV-COD转换曲线是否适用。必要时进行修正. （6)氨氮水质在线自动分析仪检查气敏电极表面是否清洁,对仪器管路进行保养、清洁。 (7）总磷水质在线自动分析仪检查采样部分、计量单元、反应器单元、加热器单元、检测器单元的工作情况，对反应系统进行清洗。（8）水温进行现场水温比对试验。（9）其他现场维护内容每月的现场维护内容还包括对在线监测仪器进行一次保养，对水泵和取水管路、配水和进水系统、仪器分析系统进行维护.对数据存储和控制系统工作状态进行一次检查,对自动分析仪进行一次日常校验.检查监测仪器的接地情况,检查监测用房的防雷措施。（10）每月进行一次实验室比对除流量外，运营维护人员每月还应对每个站点所有的自动监测仪至少进行一次自动监测方法与实验室标准方法的比对试验,试验结果应满足标准的要求. 实际水样比对试验相对误差的公式: A(%）＝（Xn—Bn）/Bn×100% A—--为实际水样比对实验相对误差； Xn——-为在线仪器第n次测量值; Bn——-为对应实验室标准方法测定值； n—--比对次数. 实际水样比对实验或校验的结果不满足HJ/T355—2007表1中规定的性能指标要求时，应立即重新进行第二次比对实验或校验。连续三次结果不符合要求时，应采用备用仪器或手工法监测。备用仪器在正常使用和运行之前应进行校验和比对试验。运营维护人员每月应对每个站点的所有自动分析仪至少进行一次质控样测试，采用国家认可的两种浓度的质控样进行测试，一种为接近实际废水浓度的质控样品，另一种为超过相应排放标准浓度的质控样品，每种样品至少测定2次，质控样测定的相对误差应小于标准值的±10％. 4、季度维护（1)每3个月至少对TOC自动监测仪式样计量阀等进行一次清洗.检查仪器水样导管、排水导管、活塞和密封圈，必要时进行更换，检查氨氮自动监测仪气敏电极膜,必要时进行更换。根据实际情况更换COD自动监测仪水样导管、排水导管、活塞和密封圈。每年至少更换一次TOC自动监测仪注射器活塞、燃烧管、CO2吸收器。（2）季度校验每季度进行现场校验，可采用自动校准或手工校准。现场校验内容包括：重复性试验、零点漂移和量程漂移试验。三、预防性维护 1、保持机房、实验房、监测用房（监控箱)以及设备的清洁，避免仪器振动，保证监测用房内的温度就、湿度满足仪器正常运行的需求. 2、保持各仪器管路通畅，出水正常，无漏液. 3、对电源控制器、空调等辅助设备要进行经常性的检查。 4、其他维护内容应按相关仪器说明书的要求进行仪器维护保养、易耗品的定期更换工作. 5、操作人员在对系统进行日常维护时，应做好巡检记录，巡检记录应包含该系统的运行状况、系统辅助设备运行状况、系统校准工作等必检项目和记录,以及仪器说明书中规定的其他检查项目和校准、维护保养、维修记录。 6、仪器废液应送相关单位妥善处理. 四、仪器的检修 1、日常检修要求（1)在线监测设备需要停用、拆除或者更换的，应当事先报经环境保护有关部门批准。（2)运营单位发现故障或接到故障通知,应在24小时内赶到现场进行处理. (3）对于一些容易诊断的故障，如电磁阀控制失灵、膜裂损、气路赌赛、数据仪死机等，可携带工具或者备件到现场进行针对性的维修。此类故障维修时间不应超过8小时。对不易诊断和维修的仪器故障，若72小时内无法排除,应安装备用仪器. （4)仪器经过维修后，在正常使用和运行之前应确保维修内容全部完成,性能通过检测程序，按国家有关技术规定对仪器进行校准检查.若监测仪器进行了更换，在正常使用和运行之前应对仪器进行一次校验和比对实验，校验和比对试验方法详见HJ/T355—2007中的第4点(数据质量要求)第5点（校验）。（5)若数据存储/控制仪发生故障，应在12小时内修复或更换,并保证已采集的数据不丢失。（6)应备有足够的备品备件及备用仪器，对其使用情况进行定期清点，并根据实际需要进行增购，以不断调整和补充各种备品备件及备用仪器的存储数量。（7)在线监测设备因故障不能采集、传输数据时，应及时向环境保护有关部门报告，必要时采用人工方法进行监测。人工监测的周期应不少于每2周一次。监测技术要求参照HJ/T91—2002执行。 2、常用仪器的故障分析与排除 (1）COD在线监测仪 ◆输送故障 ①进样故障-——水压小；进样时间短；电路故障；进样阀坏。 ②试剂泄漏-——管路老化；两位三通阀坏. ③试剂不能自动进入———光耦失控或查看光耦与光耦座间是否连接好；检查光耦线。 ④蠕动泵不采水———电机驱动电压不够；驱动器故障或软管变形老化. ◆其他故障 ①动作不到位--—杂物堵塞或卡住阀芯；电路故障. ②消解器温度过高或过低———铂电阻损坏；温控仪损坏；热装置损坏. ③AD值过低或异常—--光度计电源故障；可调电阻器未调节好；发光二极管损坏或老化；光敏二极管损坏；AD模块损坏。 ④零点电压超高—-—光门控制失灵;光度计零漂大. ⑤无流量--—流量探头无电流电压；流量探头要有电流电压但无信号电压；数据接口未接好；AD模块损坏(无AD信号）。（3）氨氮在线监测仪（气敏电极法） ①测量值偏高———校准液不准确或失效;气透膜有气泡；气透膜脏污;电极故障；气透膜老化或损坏。 ②测量值偏低——-校准液不准确或失效；缺试剂；电极响应缓慢；气透膜脏污；电极故障；气透膜老化。 ③校准无效—--校准液不准确或失效；缺校准液;电极响应缓慢；气透膜脏污；电极故障;气透膜老化. ④流通池温度异常———温度传感器出现故障;环境温度超出仪器要求的环境温度范围。水质在线监测系统管理制度一、保证在线监测系统正常稳定的运行，获取最多的有效数据和信息。二、对在线监测系统获得的监测数据、统计报告、图表等与污水处理单位有关的重要资料,必须严格保密,未经许可，不准向其他第三方机构提供. 三、在线监测子站房内配备各种必要的安全设施（通风、恒温、恒湿、消防等设施）,并定期检查,保证随时可以使用。四、各种仪器、器皿、工具、试剂、手册等应放在规定的场所,以提高工作效率和避免错拿错用,造成安全等事故。五、操作和使用各种仪器设备及配置各种化学试剂，必须严格遵守安全使用规则和操作规程,并认真填写使用状况和操作记录。六、使用易燃易爆、腐蚀、有毒试剂时,必须严格遵守相关规程进行操作.不得在现场留存大量易燃易爆、腐蚀、有毒试剂。不得在子站房内吸烟、喧哗、饮食等。七、配置试剂或清洗器皿的废液,以及在线监测仪器排放的废液，必要时要先经过适当的转化等处理后，再行排放。八、使用点、气、水、火时，应按有关规定进行操作，保证安全。九、发生意外事故，根据事故种类，必要时应迅速切断电源、水源、火源，应立即采取有效措施，及时处理，并报告上级领导. 十、妥善保管好消防器材及其他安全防范、处理、急救用品，不得随意挪用。掌握相关安全用品的使用和维护技术，防范于未然。十一、下班或离开监测站房时，应检查门、窗、水、电、气的开关情况，确保安全,不得大意。水质自动监测系统管理人员岗位职责一、监测站点的各组成部分进行维护、维修和保养，定期更换易损易耗件。二、每周巡视监测站点1次，做好各种现场记录。三、通过专用维护软件每天查看各监测站点的运行情况，做好记录。四、定期更换监测站点所需各种试剂，所需仪器使用的蒸馏水、试剂、标准溶液等。五、认真填写各项运行记录并妥善保存. 六、定期上报各监测站点的数据、图表、统计等。七、定期对信息管理中心和整体通讯进行测试和调试，并做好记录. 八、定期对监测仪器进行标样校准和实际水样对比校准，并做好记录。九、做好固定资产的管理，备品备件的登记和使用管理等工作。十、发现故障应及时解决,超过24小时不能及时解决的向公司本部和业主方报告,同时做好手工留样，进行实验室分析等应急补救措施。十一、做好监测站点的安全保卫工作,切实做好防盗、防火措施，防止其他人或自然事故的发生。十二、服务人员原则上是要在技术服务承诺时间内到达现场并在12个小时内解决问题。十三、服务人员若遇到特殊情况，不能按时到达服务地点,应及时跟客户联系、说明原因，并将具体情况向上级领导进行说明。十四、服务人员在现场遇到问题，未能当场解决或本人无法解决时,必须及时与公司联系，共同分析其原因,找到解决问题的办法,然后安排下一步工作。水质在线监测系统计算机管理制度一、负责通过维护端对数据信息等进行维护和管理二、计算机必须在干净、干燥和无干扰的环境中运行,防止颗粒、灰尘、各种液体进入，并保持相应的环境温度三、进行网络安全防范，防止网络安全攻击。当外来攻击发生，具有相应的检测，发现和处理外来攻击的能力四、定期检查通讯线路、物理设备、运行环境的安全，负责保证系统整体通讯正常,出现异常情况及时报告五、必须对操作使用和维护在线监测系统的用户进行权限分配，以保证操作和维护系统的安全性、数据的保密性、完整性和有效性六、只允许操作和运行在线监测的控制、管理和系统维护软件,不得通过在线监测网络来搜寻互联网上的其他内容七、由制定专业人员操作、使用,严禁非专业或非相关技术人员操作和使用。八、未经批准同意，严禁私自对外提供任何信息资料九、未经同意，禁止外单位、外部门人员操作和使用专用电脑十、禁止对外借用软件、机器等设备十一、未经同意不得向专用计算机下载文件、拷入软件或文档，软盘、可移动硬盘使用前必须确保无病毒十二、做好计算机设备软、硬件维修,系统维护、清除病毒，使处于最佳工作状态十三、对负责在线监测系统的操作、维护、数据信息查询和处理等的人员,上岗前要进行相应的网络技术和安全培训，合格后方可承担本工作日常巡检制度一、巡查前必须调阅所需站点的运行数据和日志信息，准备好各种试剂和材料二、检查监测站点供电系统、接地线路和通讯线路是否正常三、检查监测站点采水系统、配水系统,各种控制设备部件运行是否正常四、根据系统要求对系统流路、预处理装置、取样装置等进行清洗和维护五、根据仪器维护手册的要求和维护工作周期安排表对仪器进行日常的维护工作六、仔细观察每台仪器的运行状态及每台仪器的部件运转情况、试剂的消耗情况，做到及时消除隐患,确保运行的稳定与正常七、根据维护工作周期安排表对仪器进行试剂更换、标样校正和实际水样对比校正等工作八、认真查看各分析仪器及设备的状态和数据信息，判断运行是否正常九、认真做好站点的日常巡查工作记录，特殊情况下应加强巡视监测子站的频次,及时发现存在的问题并妥善解决。十、发现故障时应及时排除,不能解决的应及时技术服务中心主任汇报，同时应做好手工采样、实验室分析的应急补救措施。十一、在经常出现强风暴雨的地区，应检查避雷设施是否正常，监测站房是否有积水漏雨的现象化学器皿、试剂使用管理制度一、各基站负责人应保管好化学试剂，分类存放、定期检查使用和保管状况，定期提出补充计划，保证配置合理、有序. 二、易燃易爆试剂应放在通风阴凉处，且不得在站房内大量积存.保存在子站房内的少量危险化学品应严格控制，加强管理。三、如有剧毒试剂，设专人保管外,还需加锁存放，经批准方可使用。使用时至少共同称量,并记录用量。四、取用化学试剂的器皿应分类存放,并做到每种化学试剂用一种器皿，避免混用.稀释浓酸、碱等试剂时，应按规定的要求操作和储存.使用有机溶剂和挥发性强的试剂操作时,应在通风良好的地方进行. 五、按实际消耗需要配制在线分析试液，并在保质期内使用，以节省成本，保证监测分析质量。对需要购进的进口分析试液，要做好计划，并按规定储存保管和使用。六、对配制好的试剂溶液、标准溶液，要按规定粘贴瓶签，按规定标示溶液名称、浓度类型、浓度值、介质、配制日期、配制温度、保质期或核校周期、配制人等。七、定期检查保管储存的试剂、试液,并对不符合质量要求或过期变质等的试剂、试液按规定进行处理八、出现化学试剂、试液中毒、灼伤等事故，应立即按相应的方法进行处理。严重时送医院救治,同时报告上级领导运营报告和报表制度运营中心对监测站运行情况执行报告制度,监测报告分为数据型和文字型两种；数据型报告是指根据监测原始数据编制的各种报表、软盘等；文字型报告是指依据各种监测数据及综合计算结果进行文字表述为主的报告。包括: ¨ 在完成对仪器性能考核工作的一周内写出情况报告. ¨ 对水质异常情况及时上报。 ¨ 对仪器故障的发生及排除实行一事一报。 ¨ 对日常运行情况逐项记录，一月一报. 1、原始记录要求认真填写【日常巡检记录】、【故障处理记录】、【设备更换记录】、【仪器校正和校准记录】、【年度检修记录】、【突发事件处理记录】、【远程调阅记录】。 2、月报制度月统计报表:对当月远程调阅记录、日常巡检记录、维修记录、配件更换记录等进行整理，对当月数据、维护、维修记录进行统计和分析,形成报告。每个月的5日前提交上月的月报,交部门备份，并抄送业主方。月工作计划：每月28日前制定下月的工作计划，内容包括人员安排、日常巡检时间安排、试剂配置和更换、耗件耗材更换、资金组织和材料购置等 3、年报制度对年度的维护记录、维修记录、配件更换记录等进行统计和分析形成报告，对年度整体的工作情况进行总结，提出整改意见，对下年的工作提出建议，提交下年度整体的工作安排。交相关部门备份,并抄送业主方。水质在线监测运行突发事故的处理和报告制度 1、当发生以下突发事件时,应立即采取相应措施,尽量减少损失并及时记录.同时，应时刻保持与公司运营中心和业主方的联系，及时汇报事件的发展情况,以便采取处理措施。 (1）监测站房总电源故障历时6小时以上。（2）无试剂中断历时24小时以上。 (3)设备故障历史12小时以上。 2、事件发生后必须提交事件过程报告，与业主方共同协商事件的处理方式和措施。（1）对整个事件进行全程记录. (2）所有记录、报告等资料必须存档保存。 3、突发重大污染事件的处理（1)当自动监测系统监测到被监测水体出现重大超标，可能引起重大环境污染事故时，应自得到监测结果起两小时内对监测结果进行判定（人工取样手工分析、仪器紧急监测)，当判定结果属实时，立即通知业主方、运营中心及环境保护部门等，并对通知进行记录。（2)当自动监测系统出现断电、中断试剂、设备故障时需做好记录,并写出书面报告分析原因，处理过程以及经验教训等。（3）加快自动监测频次,随时关注事件的进展情况（4)根据相关方（业主方、运营中心及环境保护部门）的要求,及时提供现场监测的实际水样（5）自动监测与人工分析24小时连续同时进行,同时为保证监测结果的真实性,对水存留标记，以备补查。（6）每天出具24小时自动在线监测和人工分析结果报告，送交各相关方（包括业主方、运营中心及环境保护部门） (7)当突发事件过去之后，根据事件的发生过程情况和持续时间，对事件进行分析，提交事件的分析报告。（8）对事件发生过程的所有记录、分析报告等进行汇总备案保存. 4、对突发事件的处理原则 (1)及时原则—-必须在第一时间确认事件的真实性，并随时进行事件的通报。 (2）真实原则——必须反映真实的客观情况，不允许对事件进行夸大或缩小。（3）准备原则—-必须在日常运行时做好充分的准备工作，减少事件发生时的忙乱和出错. 附1 在线监测设施巡查记录单巡查单位日期 1、更换药剂重铬酸钾硫酸亚铁铵硫酸纯水 2、维护保养（1）COD仪器（2）氨氮仪器（3）PH计（4）采样器（5）空调（6）排风扇（7)电器设备 (8)取水口 (9)更换零件（10)其它备注委托方意见委托方签章巡查员签章附2 仪器安装记录统计表客户名称客户编号联系人姓名联系电话传真地址安装仪器设备以下为仪器，请注明详细内容 COD 氨氮 PH计总磷采样器其它型号厂商量程运行情况信号输出方式联系人及电话仪器型号产品系列号安装工程师安装、调试日期污水COD变化范围污水氨氮变化范围污水PH变化范围污水总磷变化范围采样器空瓶数 COD试剂量氨氮试剂量总磷试剂量污水口至排放口距离外接泵连接方式是否接外接泵是否电压稳定状况是否加稳压电源是否输出口方式 RS232 4—20mA 以下为厂家原有流量计安装调试记录仪器型号仪器编号安装工程师安装日期量程水位精度流量精度水位基点基点高程堰槽类型输出方式堰槽结构尺寸：（截面适配器序列号码电话号码安装工程师是否安装软件(版本) 附3 维修服务记录用户名称联系人联系电话产品名称装机日期故障日期代理商联系人联系电话故障现象初步故障分析更换配件数量解决方法客户意见签名: 日期：附4 COD、氨氮、总磷检查内容 CODcr在线监测仪检查内容单位名称联系人电话售后工程师仪器编号电源火线、零线是否正确输入电压(V）火线、零线之间电压（V) 零线、地线之间电压（V）主机、地线之间电压(V） 5V开关电源输出电压（V) 调压器输出电压(V) 传感器输出电压：待机状态滴定过程由连接加热芯的电阻（Ω) 机械部分各泵电机工作是否正常各固定螺丝是否有松动阀动作是否正常泵工作是否正常管道污水、重铬酸钾、硫酸等进出口液体是否流动正常是否有漏液现象溢流管、排泄管是否接好管道是否通畅采样探头及管道是否畅通通信是否正常 232电压 4—20mA 外接系统是否正常数据是否正常稳定备注：委托方签字：维护方签字：年月日氨氮在线监测仪检查内容单位名称联系人电话售后工程师仪器编号电源火线、零线是否正确输入电压（V）火线、零线之间电压（V) 零线、地线之间电压（V）主机、地线之间电压（V）空气开关是否正常调压器输出电压（V) 机械部分各蠕动泵电机工作是否正常各固定螺丝是否有松动各电磁阀动作是否正常泵工作是否正常管道采样管、清洗液、废液管、溢流管内液体是否流动正常是否有漏液现象溢流管、排泄管是否接好管道是否通畅采样探头及管道是否畅通通信是否正常 RS232电压 4—20mA 外接系统是否正常数据是否正常稳定客户对仪器是否满意备注: 委托方签字：维护方签字：年月日总磷在线监测仪检查内容单位名称联系人电话售后工程师仪器编号电源火线、零线是否正确输入电压（V）火线、零线之间电压（V）零线、地线之间电压（V）主机、地线之间电压（V）空气开关是否正常调压器输出电压（V) 机械部分各电机工作是否正常各固定螺丝是否有松动各电磁阀动作是否正常泵工作是否正常管道采样管、清洗液、废液管、溢流管内液体是否流动正常是否有漏液现象溢流管、排泄管是否接好管道是否通畅采样探头及管道是否畅通通信是否正常 RS232电压 4—20mA 外接系统是否正常数据是否正常稳定客户对仪器是否满意备注：委托方签字：维护方签字：年月日
