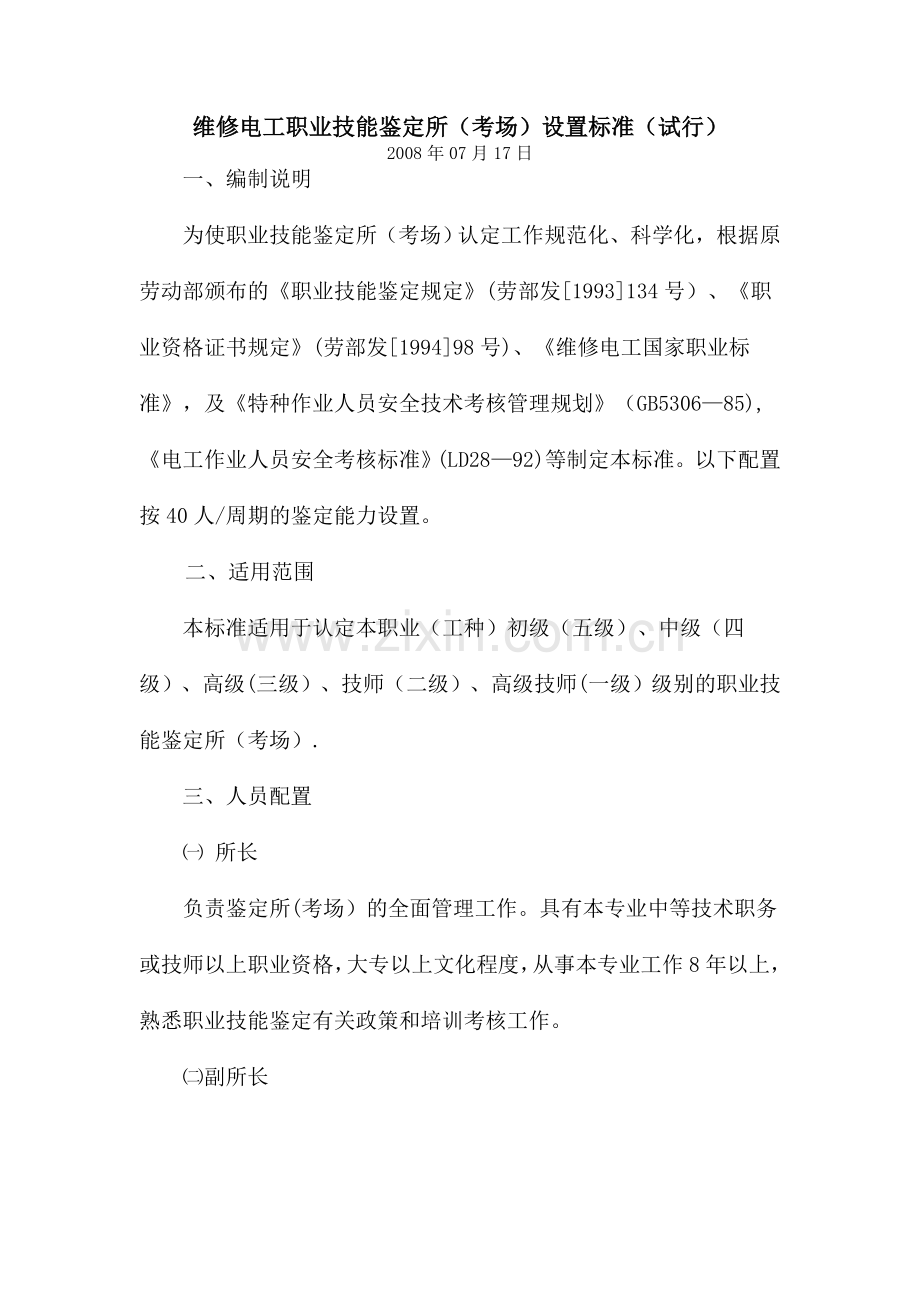

维修电工职业技能鉴定所（考场）设置标准（试行）
2008年07月17日
一、编制说明
为使职业技能鉴定所（考场）认定工作规范化、科学化，根据原劳动部颁布的《职业技能鉴定规定》(劳部发[1993]134号）、《职业资格证书规定》(劳部发[1994]98号)、《维修电工国家职业标准》，及《特种作业人员安全技术考核管理规划》（GB5306—85),《电工作业人员安全考核标准》(LD28—92)等制定本标准。以下配置按40人/周期的鉴定能力设置。
二、适用范围
本标准适用于认定本职业（工种）初级（五级）、中级（四级）、高级(三级）、技师（二级）、高级技师(一级）级别的职业技能鉴定所（考场）.
三、人员配置
㈠ 所长
负责鉴定所(考场）的全面管理工作。具有本专业中等技术职务或技师以上职业资格，大专以上文化程度，从事本专业工作8年以上，熟悉职业技能鉴定有关政策和培训考核工作。
㈡副所长

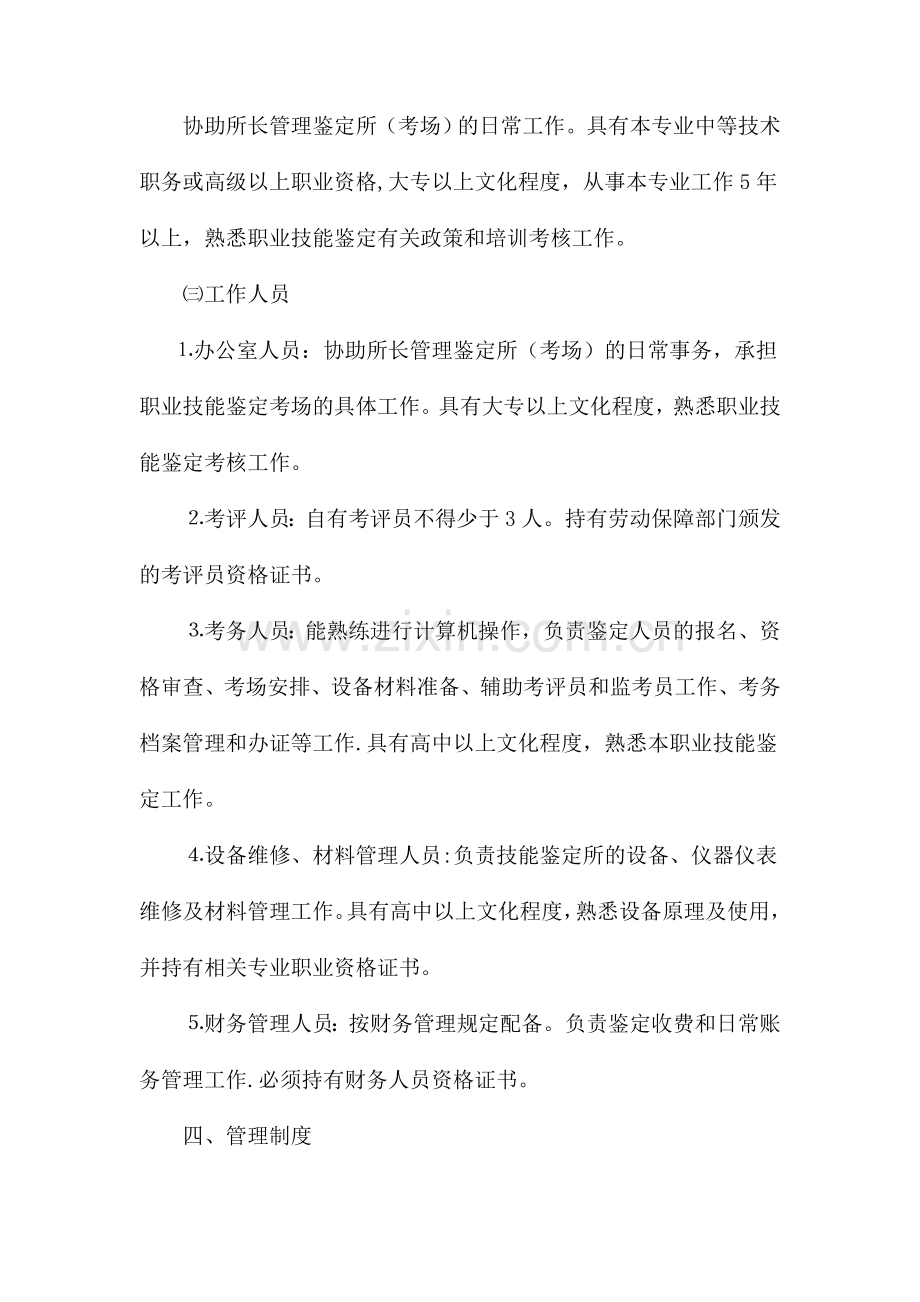

协助所长管理鉴定所（考场）的日常工作。具有本专业中等技术职务或高级以上职业资格,大专以上文化程度，从事本专业工作5年以上，熟悉职业技能鉴定有关政策和培训考核工作。
㈢工作人员
⒈办公室人员：协助所长管理鉴定所（考场）的日常事务，承担职业技能鉴定考场的具体工作。具有大专以上文化程度，熟悉职业技能鉴定考核工作。
⒉考评人员：自有考评员不得少于3人。持有劳动保障部门颁发的考评员资格证书。
⒊考务人员：能熟练进行计算机操作，负责鉴定人员的报名、资格审查、考场安排、设备材料准备、辅助考评员和监考员工作、考务档案管理和办证等工作.具有高中以上文化程度，熟悉本职业技能鉴定工作。
⒋设备维修、材料管理人员:负责技能鉴定所的设备、仪器仪表维修及材料管理工作。具有高中以上文化程度，熟悉设备原理及使用，并持有相关专业职业资格证书。
⒌财务管理人员：按财务管理规定配备。负责鉴定收费和日常账务管理工作.必须持有财务人员资格证书。
四、管理制度
㈠财务管理制度
㈡鉴定工作规程(报名、收费、鉴定、办证）
㈢岗位职责
㈣档案管理制度
㈤各种设备安全操作规程
㈥考评员、考务员工作守则、考场规则
㈦安全、保卫制度
㈧设备、设施管理制度
㈨其它
五、鉴定资料
㈠国家职业标准
㈡考核大纲
六、申报单位基本情况（简况、经费来源、固定资产、规模)
七、场地
㈠办公用房不少于30平方米，桌椅、文件档案柜、保险柜、电脑、打印机、复印机、电话等办公设备齐全。
㈡理论鉴定场地：标准教室3间(每间不少于50平方米），考场内配置至少40套课桌椅,讲台、黑板等设施齐备，并有良好的照明和通风条件.
㈢实操鉴定场地：有满足操作技能鉴定需要的场地,符合环境保护、劳保安全和消防等各项要求。其中初、中级技能实训场地须同时满足40人/班，面积不少于200平方米/班;高级工、技师、高级技师操作技能实训和鉴定场地须同时满足20人/班,面积不少于140平方米/班。)
八、设备、检测仪器的配置要求.

维修电工职业技能鉴定所（考场）设备配置要求
(试行）
国家职业资格五级（初级)
鉴定项目
鉴定内容
配置
设备名称
型号、规格
单位
数量
备注
仪表、工具的使用

1、万用电表的使用
2、钳形电表的使用
3、兆欧表的使用
4、接地电阻表的使用
5、导线截面积的测量
万用电表
自定
个
10

钳形电表
自定
个
2

兆欧表
自定
个
2

接地电阻表
自定
个
2

游标卡尺
自定
把
4

基本电源电路

1、日光灯等单相照明电路的安装
日光灯配件
自定
套
10

白炽灯配件
自定
套
10

双连开关
自定
只
10

电气控制电路的安装和故障排除

1、三相异步电动机Y-△降压起动控制电路原理、连接和故障排除
2、三相异步电动机无变压器半波整流能耗制动控制电路原理、连接和故障排除

三相异步电动机Y—△降压启动控制装置
实操板或
实操柜
套
10

三相异步电动机无变压器半波整流单向启动能耗制动控制装置
实操板或实操柜
套
10

电动机拆装及检修

1、55KW以下小型三相异步电动机的拆装
2、单相异步电动机的故障检修
小型三相异步电动机
自定
个
5

单相异步电动机
自定
个
5

说明：电气控制电路的安装和故障排除可使用中级工的设备

国家职业资格四级（中级）
鉴定项目
鉴定内容
配置
设备名称
型号、规格
单位
数量
备注
仪表、仪器的使用

1、  示波器的使用
2、  直流双臂电桥的使用
3、  直流单臂电桥的使用
4、  功率表的使用
双踪示波器
自定
台
12

低频信号发生器
自定
台
12

晶体管毫伏表
自定
台
10

直流双臂电桥
QS18A
台
2

直流单臂电桥
QJ23或自定
台
3

功率表
自定
个
6

电气控制电路的安装和故障排除

1、  双速交流异步电动机自动变速控制电路的原理、连接和故障排除
2、  断电延时带能耗制动的Y—△起动控制电路的原理、连接和故障排除
3、  电动葫芦控制电路的原理,连接和故障排除
4、  L—3型普通车床电气线路的原理、连接和故障排除
双速交流异步电动机自动变速控制电路装置
实操板或实操柜
套
10

断电延时带能耗制动的Y-△起动控制电路
实操板或实操柜
套
10

电动葫芦控制电路装置
实操板或实操柜
套
5

L—3型普通车床电气线路装置
实操板或实操柜
套
5

万用表
自定
个
10

电子技术

1、  晶闸管调压电路的调试
晶闸管调压电路板
自定
个
10

电动机

1、交流电动机定子绕组的重嵌和连接
交流电动机的定子
自定
个
10

说明：万用表中级与初级可共用.

国家职业资格三级（高级）
鉴定项目
鉴定内容
配置
设备名称
型号、规格
单位
数量
备注
电子技术

1、运算放大器信号运算关系调试与测试
2、  门电路的逻辑功能
3、  触发器的逻辑功能
4、集成计数器

数字电路实验箱
自定
台
10

模拟电路实验箱
自定
台
10

双踪示波器
自定
台
10

万用表
自定
个
10

变流技术

1、三相桥式全控整流电路性能的研究
2、晶闸管直流电动机开环调速系统调试与研究
3、转速、电流闭环调速系统的研究

三相桥式全控整流电路实验箱
自定
台
5

晶闸管直流调速装置
自定
台
5

直流电机—发电机组
与直流调速装置配套
台
2

单片机

1、  单片机存储器结构，定时器编程
2、  直流、交流蜂鸣器控制
3、  单片机正反向流水灯的编程与调试
4、  LED数码显示器编程
5、时钟设计（实时时钟芯片PCF8563）
单片机仿真开发
实验板（箱)
P89V51RD型单片机及相关配件
套
15

计算机
自定
台
15

PLC技术

1、PLC电源、输入和输出联接方法
2、简易编程器和电脑编程软件的使用
3、PLC在自动往返控制、Y/△降压起动及三速异步电动机自动控制等的应用
4、PLC在交通信号灯、音乐喷泉、三层货梯、机械手等自动控制中应用
5、PLC在双面铣床控制系统、钻孔专用机床等机床电路中的应用
电脑编程软件
FX-PLCS/WIN/WIN—C
套
15

可编程控制器
FX2N—48MR
套
15

简易编程器
FX—10P或
FX—20P
个
15

说明：以上设备的型号、规格可自定，原则是所配的型号、规格能完成表中所列的“鉴定内容"
国家职业资格三级(高级）
鉴定项目
鉴定内容
配置
设备名称
型号、规格
单位
数量
备注
工厂电气
控制技术

1、电磁转差离合器调速系统的组成和系统调试
2、万能外圆磨床电气控制原理、连接和故障排除
3、万能铣床电气控制原理、连接和故障排除
4、卧式镗床电气控制原理、连接和故障排除
5、大型车床电气控制原理、连接和故障排除
6、摇臂钻床电气控制装置原理连接和故障排除
万能外圆磨床电气控制装置
M1432型磨床控制柜
台
4

万能铣床电气控制装置
X62W万能铣床控制柜
台
4

卧式镗床电气控制装置
T68型卧式镗床控制柜
台
4

大型普通车床电气控制装置
大型车床电气控制柜
台
4

Z3040摇臂钻床电气控制装置
Z3040摇臂钻床电气控制柜
台
4

万用表
自定
个
10

变配电技术

1、变配电系统的高低压电柜的结构、用途、联接和操作
2、变配电系统中各主要继电保护的用途及保护功能检测
高压柜
自定
台
1

低压柜
自定
台
1

继保柜
自定
台
1

说明：

国家职业资格二级（技师）
鉴定项目
鉴定内容
配置
设备名称
型号、规格
单位
数量
备注
PLC技术

1、数据传送处理和比较指令的应用
2、用PLC的功能指令实现步进电机正反转和调速控制
3、用PLC功能指令对自动售货机系统的控制
4、PLC在隧道射流风机控制中的应用
PLC
FX2N-48MR
台
15

步进电机
BYG系列
台
15

步进电机驱动装置
脉冲式或单片机控制的驱动器
套
15

计算机
自定
台
15

PLC编程软件
FXGP/win
套
15

PLC下载电缆
SC—09
根
15

变频技术

1、变频器的开环、闭环等运行方式
2、变频器的程序运行及多段速度运行

变频器
FR—A540
台
15

带数字显示的闭环控制装置
自定
套
15

旋转编码器
欧姆龙
个
15

触摸屏技术

1、触摸屏GOT的系统设置和掌握GOT软件DU/WIN的使用，进行静态画面创建、传送和调试
2、触摸屏用于PLC应用编程功能的实现
触摸屏
F940GOT
个
15

GOT软件
FX—PCS-DU/WIN
套
15

触摸屏下载电缆
可自制
根
15

PLC通信技术

1、  PLC与变频器的通信
2、  PLC与GOT的通信
3、  GOT与变频器的通信
RS—485通信卡
FX2N-485-BD
个
15

触摸屏与变频器通信电缆
可自制
根
15

说明:以上设备的型号、规格可自定，原则是所配的型号、规格能完成表中所列的“鉴定内容”

国家职业资格一级（高级技师）
鉴定项目
鉴定内容
配置
设备名称
型号、规格
单位
数量
备注
新技术基本应用

1、GOT的动态画面创建和传递
2、PLC、GOT与变频器的三方通信
3、Q主机编程,通过CC—LINK总线实现对从站PLC的运行控制
4、Q主机编程，通过CC—LINK总线实现对变频器的运行控制

软件
GX Developer 7.0
套
15

Q型主站

QJ61BT11N
块
1

CPU模块
Q02CPU
块
1

底板
Q38B
块
1

电源模块
Q系列
块
1

CCLink通信模块
FX系列
块
5

Q型下载电缆
Q系列
根
1

变频器CCLink通信模块

A5NC
块
5

新技术综合应用
1、恒压供水系统的运行原理、主回路的连接和系统故障排除
2、变频器的PID控制和PLC的PID指令控制方法
3、恒压供水系统的编程方法（用功能指令）
4、恒压供水系统的GOT显示和监控功能
5、  除尘器的PLC控制
6、  恒温系统的PLC控制
7、PLC速度控制
8、通过PLC和伺服驱动系统进行位置闭环控制

恒压供水系统
SX
套
3

特殊功能模块
FX2N—2AD
台
5

伺服驱动器(三菱）
MR-J2S—10A
台
5
J2S系列的最小规格100W
伺服电机
HC—MFS13
台
5
与驱动器配套，100W
开关电源
220V/24V（2A)
台
5

可编程控制器（三菱）
FX2NC—32MT
台
5
晶体管
输出型
单轴直线运动工作台
行程
200—300mm
（有限位开关）
台
5
与伺服电机做机械联接，
带有行程标识尺
计算机
自定
台
5

PLC下载电缆
SC-09
根
5

PLC编程软件
与系统配套
套
5

说明:1．以上设备的型号、规格可自定,原则是所配的型号、规格能完成表中所列的“鉴定内容"
2．可共用技师设备中的PLC、计算机、触摸屏、变频器、下载线等相关设备
