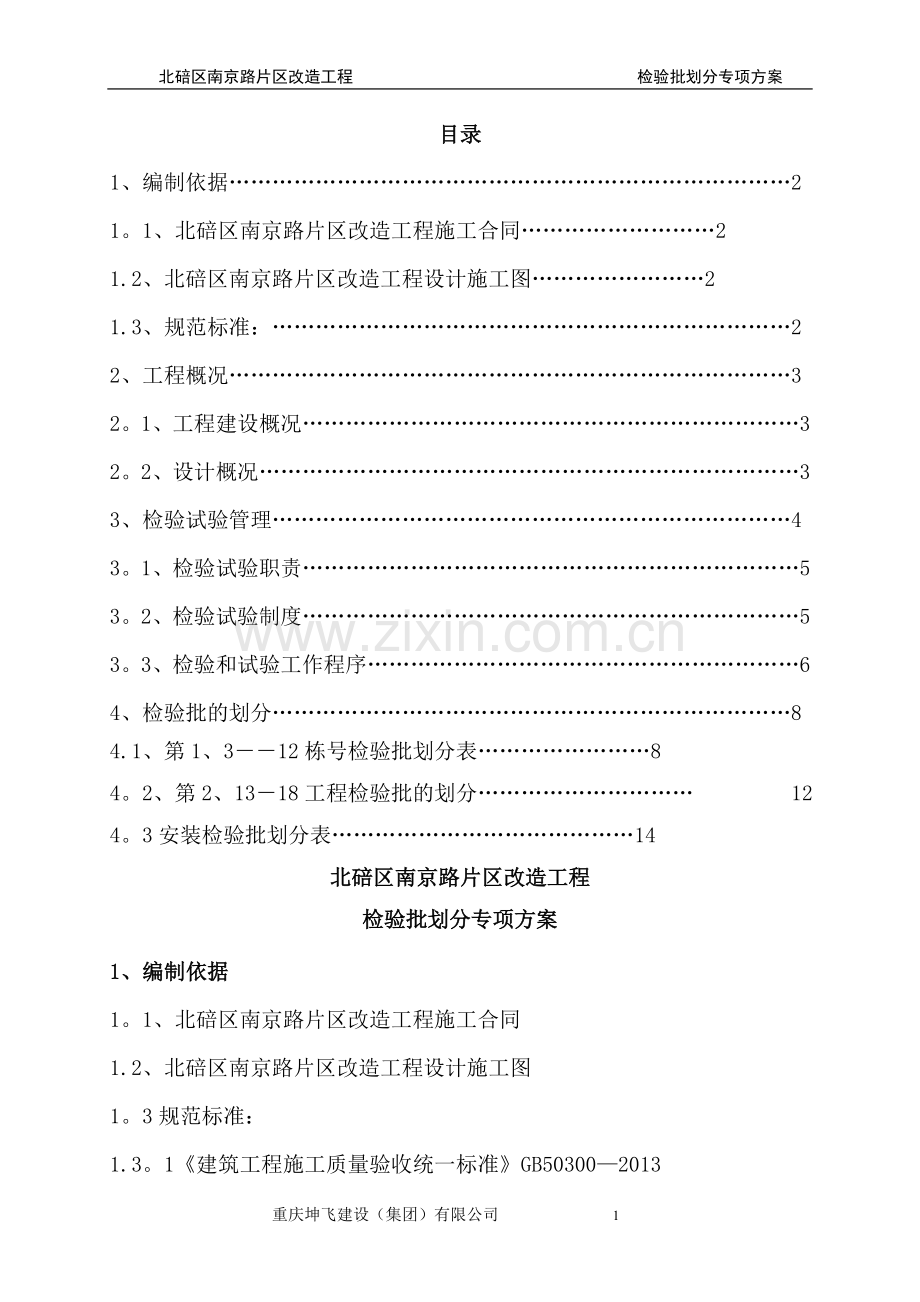

北碚区南京路片区改造工程 检验批划分专项方案目录1、编制依据21。1、北碚区南京路片区改造工程施工合同21.2、北碚区南京路片区改造工程设计施工图21.3、规范标准：22、工程概况32。1、工程建设概况32。2、设计概况33、检验试验管理43。1、检验试验职责53。2、检验试验制度53。3、检验和试验工作程序64、检验批的划分84.1、第1、312栋号检验批划分表84。2、第2、1318工程检验批的划分 124。3安装检验批划分表14北碚区南京路片区改造工程检验批划分专项方案1、编制依据1。1、北碚区南京路片区改造工程施工合同1.2、北碚区南京路片区改造工程设计施工图1。3规范标准：1.3。1建筑工程施工质量验收统一标准GB5030020131.3。2地下防水工程质量验收规范GB5020820111。3。3预拌混凝土GB/Tl4902-20121。3。4通用硅酸盐水泥GB17520071.3。5钢筋焊接及验收规程JGJ182011。3.6地下防水工程质量验收规范GB5020820111。3.7建筑节能工程施工质量验收规范GB50411-20071。3.8建筑电气工程施工质量验收规范GB50303-20111.3.9给水排水管道工程施工及验收规范GB50268-20081。3。10建筑内外墙用底漆JC/T24-20001.3。11建筑窗用弹性密封剂JC285-20071.3.12建筑外墙饰面涂饰翻新技术规程DBJ5006320071。3.13建筑装饰装修工程质量验收规范(GB502102011)2、工程概况2。1、工程建设概况工程建设概况一览表工程名称北碚区滨江休闲带南京路片区改造工程工程地址北碚区南京路建设单位重庆北碚佳友物业发展有限公司重庆市北碚区新城建设有限责任公司设计单位重庆市建筑设计院监理单位四川元丰建设项目管理有限公司施工单位重庆坤飞建设（集团)有限公司质监部门重庆北碚区质监站安监部门重庆北碚区安监站开工日期待定。竣工日期待定。合同工期日历天数480天工程主要功能或用途片区改造项目2。2、设计概况 工程规模:北碚老城风貌区,北至滨江路、西至辽宁路、栋至南京路、南至朝阳路,整个改造片区18栋楼,沿街可视范围内建筑面积20万平方米进行外立面风貌改造，大部份为商住楼建筑总投资约1。2亿。 工程内容：主要包括地面铺装、外立面门窗、涂料、面砖、防水屋面及沿街可视范围内建筑立面等施工图所示工程内容及补遗资料所包括全部内容范围.2.2。1、建筑楼栋层数及主要装饰表栋号层数建筑面积屋面面积门窗面积外墙面积备注1号楼10156512632088涂料2号16122914131848涂料3号6274014833753涂料4号6179611633208涂料5号11346232165451涂料6号615669602758涂料7号6/7194411533165涂料8号7236014212563面砖9号9266115443607涂料10号6231210001852涂料1117158611982329面砖1129123819563074面砖12号9/5300525734315涂料13号12108210622504涂料14号108197901961涂料15号2481127820涂料16号6141125504涂料17号5拆除18号8382255813涂料3、检验试验管理3.1 检验试验职责3。1。1技术负责人对检验与实验的总体安排。3.1。2采购部门确保对采购的原材料、半成品、工程设备的产品的质量负责.3。1。3各栋号的施工员应对在施工过程中使用的各种原材料、半成品、施工过程的质量监控负责.3。1。4各专业承包负责人按规范标准负责对各工程的施工质量负责。3。1。5检验与实验人员应按规范标准负责对现场原材料、半成品的取样、送检的质量负责.3.1。6对委托的检验与实验的检测单位，必须是合格的单位,并对送委托的各种检验实验的原材料、半成品的检验质量负责。3。2 检验试验制度3。2。1 检验工作制度送检人员必须严格按规范以及业主、监理对原材料、半成品等进行复试，并在监理的见证下进行取样送检,送经监理审查通过的检测单位试验.3.2.2 检验试验资料管理制度3。2.2.1、做好原材料、半成品的检验和试验委托单、委托登记台帐、试验记录、检验试验台帐、检验试验报告、专项试验报告单、不合格的原材料、半成品台帐等相关资料的记录、并做好收集整理归类管理和移交工作。3.2。2。2、做好各种新进原材料的收集整理工作，并阶段性的移交给档案资料员。3。2.2。3、各种原材料的取样和半成品送检应与工程同步（提前)不能后于工程施工。3.3 检验和试验工作程序4、检验批的划分本方案结合相关规范及改造实际情况，主要是临街面0。000以上内、外院墙面装饰划分检验批，主要分部分项工程:屋面防水、外墙涂料、外墙面砖、门窗安装、雨水管、入户地面分部工程等进行检验批的划分。各栋楼的检验批的划分具体如下表4.1第212号（共11栋楼）楼栋检验批划分表序号分部工程子分部分项工程检验批备注1建筑装饰装修地面混凝土垫层水泥混凝土垫层(水泥砂浆）检验批按施工楼栋，每栋楼一个检验批2防滑地砖面层防滑地砖面层检验批按施工楼栋，每栋楼一个检验批5外墙面基层处理界面处理瓷砖界面处理工程检验批按施工楼栋分：东、南、西、北自然面划分检验批挂网及找平层墙面基层处理工程检验批按施工楼栋分：东、南、西、北自然面划分检验批6门窗塑钢门窗安装塑钢门窗安装工程检验批按施工楼栋数或每100樘划分（不足100樘划分一个检验批)7住宅楼栋门特种门安装工程检验批栋号划分一个检验批8门窗玻璃安装门窗玻璃安装工程检验批按楼栋或每100樘划分（不足100樘划分一个检验批）9饰面砖柔性外墙面砖挂网及找平层墙面基层处理工程检验批按施工楼栋分：东、南、西、北自然面划分检验批饰面砖粘贴工程检验批按施工楼栋分：东、南、西、北自然面划分检验批劈开砖墙面钢架安装按施工楼栋划分检验批挂网及找平层基层处理工程检验批按施工楼栋划分检验批门面装饰柱粘贴检验批按施工楼栋划分检验批10涂饰底漆基层面底漆按施工楼栋分：东、南、西、北自然面划分检验批腻子柔性腻子两遍按施工楼栋分：东、南、西、北自然面划分检验批外墙涂料涂饰涂料涂饰工程检验批按施工楼栋分：东、南、西、北自然面划分检验批11细部空调（雨蓬）、线条骨架制作、钢骨架按100樘（200M）划分检验批空调(雨蓬）、线条安装空调位（雨蓬）、线条安装工程检验批按施工楼栋分:东、南、西、北自然面划分检验批12屋面工程基层与保护找平层屋面找平层检验批按施工段划分（各栋楼为一施工段)13保护层细石混凝土防水层检验批按施工段划分(各栋楼为一施工段）14防水与密封涂料防水层防水涂料检验批按施工段划分(各栋楼为一施工段）15卷材防水层卷材防水层检验批按施工段划分（各栋楼为一施工段）刚性保护层C20细石砼按施工段划分（各栋楼为一施工段）16细部构造女儿墙及水落口细部构造检验批按施工段划分（各栋楼为一施工段）17室外排水系统室外排水管道安装雨管、空调冷凝水管安装检验批按施工段及系统划分(各栋楼为一施工段，每系统一批）18室外排水沟及井池室外排水管沟及井的开挖与砌筑检验批按施工段划分（各栋楼为一施工段，每施工段一批)19建筑电气电气成套配电柜、控制柜和动力、照明配电箱安装室内配电箱。安装检验批（按施工段及楼层划分（各栋楼为一施工段，每层为一批）20电线、电缆导管和线槽敷设电线。电缆导管的预埋及明设安装检验批按施工段及楼层划分（各栋楼为一施工段，每层为一批)21电线。 电缆穿管和线路敷设室内布线安装检验批按施工段及楼层化分（各栋楼为一施工段)22电线、电缆导管和线槽敷设照明配电线路线管的预埋安装检验批按施工段及楼层划分（各栋楼为一施工段）23电线、电缆穿管和槽敷设室内布线安装检验批按施工段及楼层化分(各栋楼为一施工段)24电缆头制作、接线和线路绝缘测试电缆头制作、接线和线路绝缘测试检验批按施工段及系统划分（各栋楼为一施工段）25普通灯具安装住宅普通灯具安装检验批按施工段及楼层划分（各栋楼为一施工段）26专用灯具安装商业照明灯具安装检验批按施工段及楼层划分(各栋楼为一施工段)27防雷门窗防雷30M以上检验批仅2号楼有，按每层楼划分。引下线防雷引下线防雷测试按施工段及楼层划分（各栋楼为一施工段)4.1第1、1318号（共6栋楼)楼栋检验批划分表序号分部工程子分部分项工程检验批备注1建筑装饰装修地面混凝土垫层水泥混凝土垫层（水泥砂浆)检验批按施工楼栋，每栋楼一个检验批2防滑地砖面层防滑地砖面层检验批按施工楼栋,每栋楼一个检验批5外墙面基层处理界面处理瓷砖界面处理工程检验批按施工楼栋分：正立面、山墙面自然面划分检验批挂网及找平层墙面基层处理工程检验批按施工楼栋分:正立面、山墙面自然面划分检验批6门窗塑钢门窗安装塑钢门窗安装工程检验批按施工楼栋数或每100樘划分（不足100樘划分一个检验批)7住宅楼栋门特种门安装工程检验批栋号划分一个检验批8门窗玻璃安装门窗玻璃安装工程检验批按楼栋或每100樘划分(不足100樘划分一个检验批）9饰面砖柔性外墙面砖挂网及找平层墙面基层处理工程检验批按施工楼栋分:正立面、山墙面自然面划分检验批饰面砖粘贴工程检验批按施工楼栋分：正立面、山墙面自然面划分检验批劈开砖墙面钢架安装按施工楼栋划分检验批挂网及找平层基层处理工程检验批按施工楼栋划分检验批门面装饰柱粘贴检验批按施工楼栋划分检验批10涂饰底漆基层面底漆按施工楼栋分：正立面、山墙面自然面划分检验批腻子柔性腻子两遍按施工楼栋分:正立面、山墙面自然面划分检验批外墙涂料涂饰涂料涂饰工程检验批按施工楼栋分:东、南、西、北自然面划分检验批11细部空调（雨蓬）、线条骨架制作、钢骨架按100樘(200M）划分检验批空调(雨蓬）、线条安装空调位（雨蓬)、线条安装工程检验批按施工楼栋分：正立面、山墙面自然面划分检验批12屋面工程基层与保护找平层屋面找平层检验批按施工段划分（各栋楼为一施工段）13保护层细石混凝土防水层检验批按施工段划分（各栋楼为一施工段）14防水与密封涂料防水层防水涂料检验批按施工段划分（各栋楼为一施工段）15卷材防水层卷材防水层检验批按施工段划分（各栋楼为一施工段)刚性保护层C20细石砼按施工段划分（各栋楼为一施工段）16细部构造女儿墙及水落口细部构造检验批按施工段划分(各栋楼为一施工段）17室外排水系统室外排水管道安装雨管、空调冷凝水管安装检验批按施工段及系统划分（各栋楼为一施工段，每系统一批)18室外排水沟及井池室外排水管沟及井的开挖与砌筑检验批按施工段划分（各栋楼为一施工段,每施工段一批）19建筑电气电气成套配电柜、控制柜和动力、照明配电箱安装室内配电箱.安装检验批（按施工段及楼层划分（各栋楼为一施工段，每层为一批）20电线、电缆导管和线槽敷设电线。电缆导管的预埋及明设安装检验批按施工段及楼层划分（各栋楼为一施工段，每层为一批)21电线. 电缆穿管和线路敷设室内布线安装检验批按施工段及楼层化分(各栋楼为一施工段）22电线、电缆导管和线槽敷设照明配电线路线管的预埋安装检验批按施工段及楼层划分(各栋楼为一施工段）23电线、电缆穿管和槽敷设室内布线安装检验批按施工段及楼层化分（各栋楼为一施工段）24电缆头制作、接线和线路绝缘测试电缆头制作、接线和线路绝缘测试检验批按施工段及系统划分(各栋楼为一施工段）25普通灯具安装住宅普通灯具安装检验批按施工段及楼层划分（各栋楼为一施工段)26专用灯具安装商业照明灯具安装检验批按施工段及楼层划分（各栋楼为一施工段)27防雷门窗防雷30M以上检验批仅2号楼有，按每层楼划分。引下线防雷引下线防雷测试按施工段及楼层划分（各栋楼为一施工段）重庆坤飞建设（集团）有限公司 2017年7月10日重庆坤飞建设（集团）有限公司 12
