二期地下车库井点降水方案secret.doc

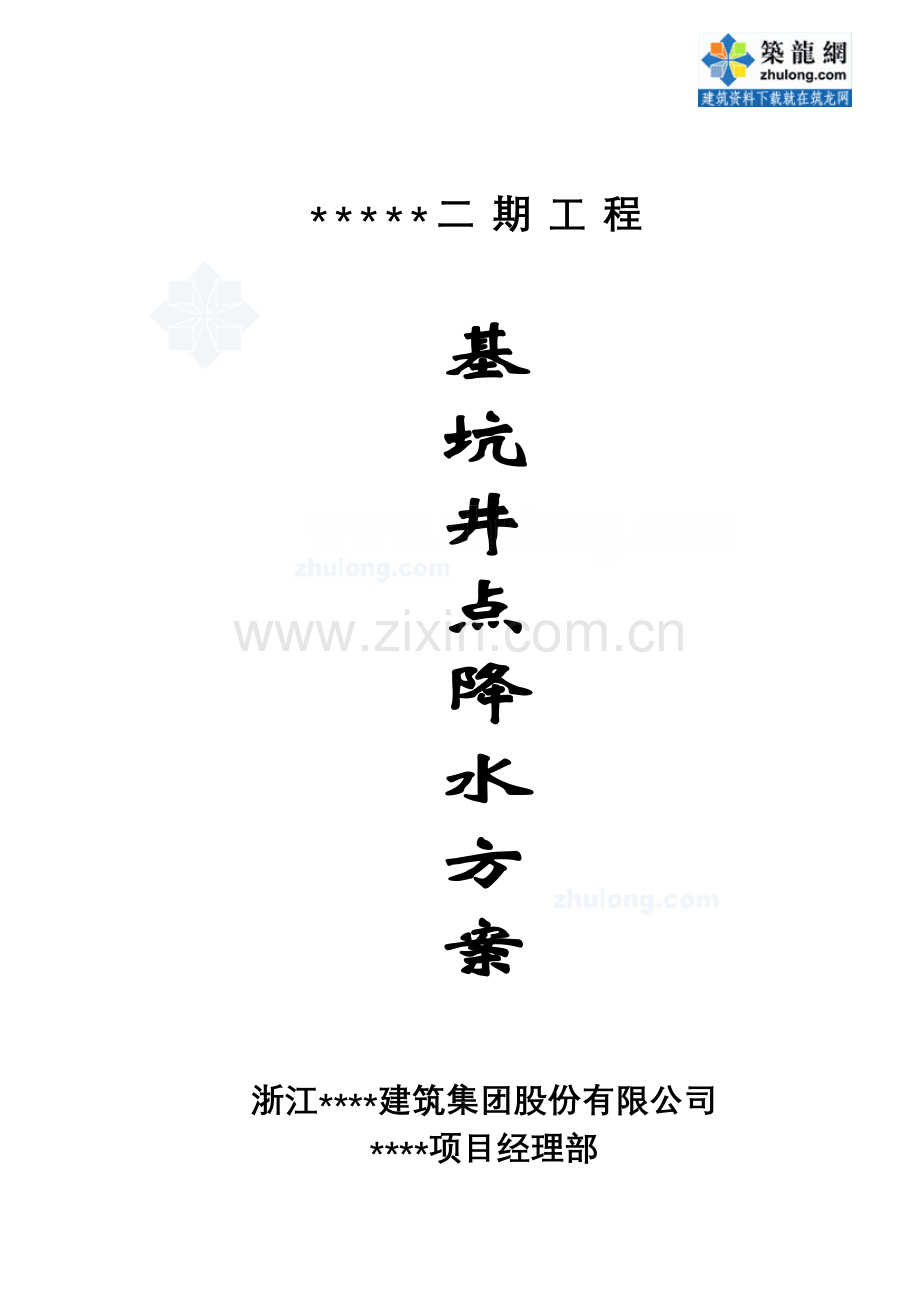

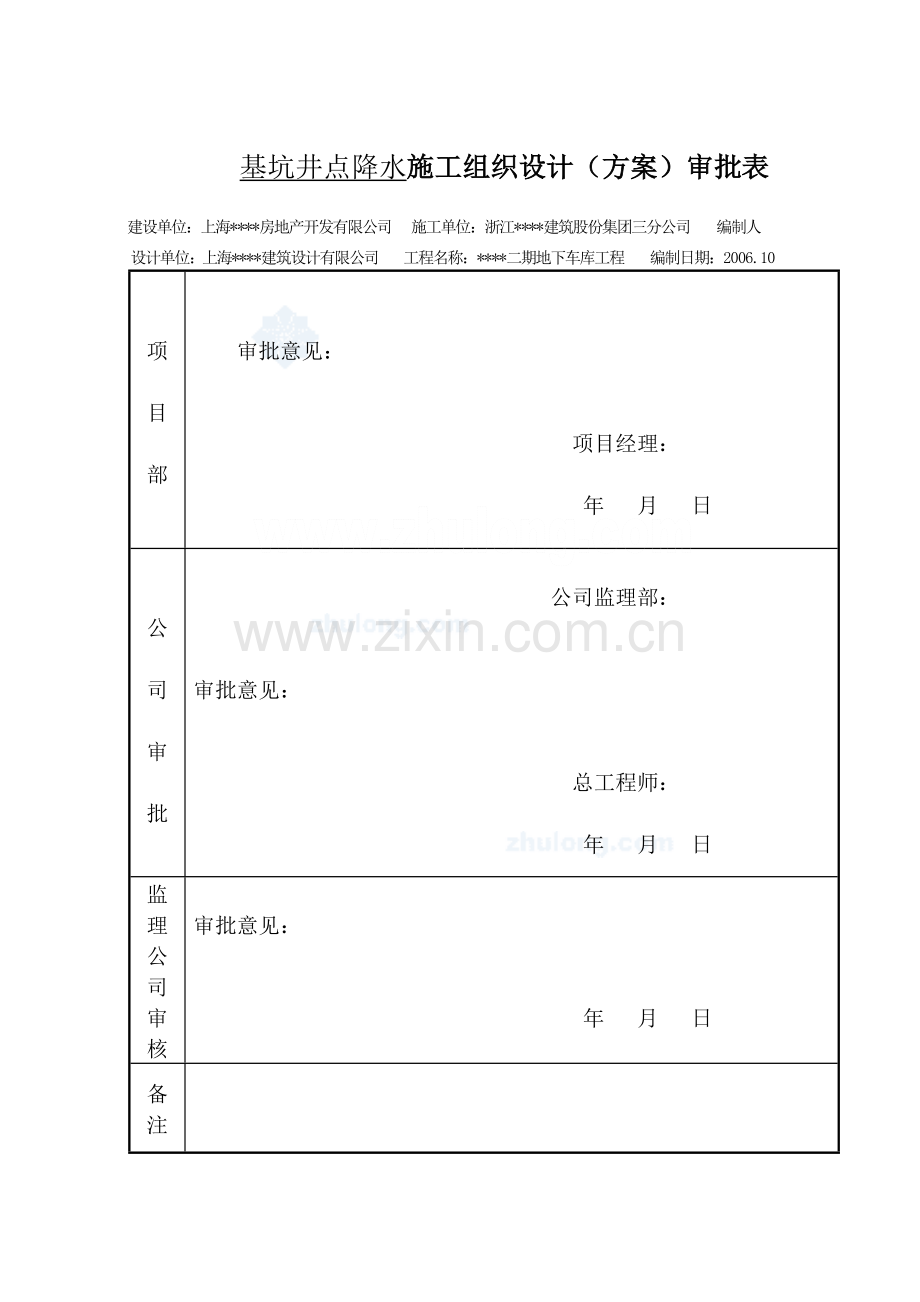

*二期工程基坑井点降水方案浙江*建筑集团股份有限公司*项目经理部基坑井点降水施工组织设计（方案）审批表建设单位：上海*房地产开发有限公司 施工单位：浙江*建筑股份集团三分公司 编制人 设计单位：上海*建筑设计有限公司 工程名称：*二期地下车库工程 编制日期：2006.10项目部审批意见： 项目经理： 年 月 日公司审批 公司监理部：审批意见： 总工程师： 年 月 日监理公司审核审批意见： 年 月 日备注 1编制依据12工程概况23降水方案选择33.1、方案选择33.2、方案设计34. 施工组织44.1、施工设备44.2、施工准备44.3、劳动力组织54.4、进度计划54.5、施工工艺64.6、质量标准74.7、成品保护74.8、质量记录74.9、施工技术措施75文明施工及安全管理9 1编制依据1.1上海*外建工程设计有限公司设计*二期施工设计图；1.2上海地矿工程勘察有限公司提供的*1#、4#楼岩土工程勘察报告02303-3；1.3上海市特种基础工程设计所设计*二期地下车库基坑围护工程设计图；1.4现场踏勘情况；1.5建筑工程施工质量验收统一标准GB50300-2001；1.6建筑地基与基础工程质量验收规范（GB50202-2002）；1.7上海市地基基础设计规范（DJJ08-11-99）；1.8建筑机械使用安全技术规范（JGJ33-86）；1.9施工现场临时用电安全技术规范（GB50194-93）；1.10建筑施工安全检查标准（JGJ59-99）。现根据施工图纸及场地条件，编制本施工组织方案。2工程概况*二期工程位于上海市位于黄浦区中心区域复兴东路与河南南路的交汇处,位于上海市心脏地带，邻近上海最主要旅游点之一的豫圆。由五幢1721层住宅以及一地下车库组成。本工程0.00相当于绝对标高+4.40m，场地标高平均在3.57m3.84m，地下车库平均开挖深度5.70m，局部集水井开挖深度为6.80m。根据地质勘察报告揭示，本工程主要有浅部土层潜水，静水层约在2.873.18m之间，底水位埋深为1.50m。根据上述情况，为确保基坑开挖安全和基坑开挖质量，保证基础施工期间的工程质量和安全，决定本工程地下室基坑采取轻型井点降水措施，在基坑开挖前12天左右开始井点降水。地下水位降深应基本保持在基坑地槽面下约500mm1000mm处，以能保证基坑清槽及地下车库结构顺利施工为宜，定期测量井内水位的高低，通过控制抽水量调节地下水水位。3降水方案选择3.1、方案选择根据上述条件和要求，考虑到基坑水位比较高，为了基坑更好、更快的施工，决定采用二级轻型井点降水，具有经济合理、施工便捷等特点。3.2、方案设计3.2.1 根据每组井点机组的影响面积，本降水工程共设14组长期轻型井点布设在基坑四周，在与一期车库连接处设一组，另设6组临时井点布设在深层搅拌桩内侧。故本工程基坑内共设21组轻型井点降水，其中长期井点15组，临时井点6组。3.2.2 由于本工程基坑均设有隔水帷慕，在土方开挖后，坑内水位已降至开挖底面以下，基坑内外已形成水位落差，临时井点已拆除，这时只能靠基坑内侧四周的长期井点起到更为重要的作用。3.2.3 为了更好的达到降水效果，充分降低土层含水量，井点管插入第三层土中，井点管长：外围6.5米，基坑内4.5米，滤管均为2米，土方开挖在正常抽水12天后进行。3.2.4 真空泵排水口应设简单沉淀池，不可随意排放或直接排入下水道。3.2.5 为了便于掌握降水效果，在基坑内、外合理位置各布设2口观测井，观测井孔径应比井点管管口稍大，并适当增加填砂量，具体位置见平面布置示意图。- 3 -4. 施工组织4.1、施工设备本基坑采用的轻型井点降水设备为JSJ60型射流真空泵机组，为目前市场上通用的井点降水设备。机组主要技术参数：1.1 最大抽吸深度：7.0m。1.2 最大抬升高度：8.0m。1.3 最大真空度：0.1Mpa。1.4 适用真空度：0.040.08Mpa。1.5 最大排水量：30m3/h。1.6 离心泵电机场机功率7.5kw。4.2、施工准备4.2.1 施工机具 滤管：48钢管，壁厚3.0mm，长2.0m左右，一端用厚为4.0mm钢板焊死，在此端1.4m长范围内，在管壁上钻15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔5060mm用10号铅丝绑扎一道，滤管另一端与井点管进行联结。 井点管：48钢管，壁厚为3.0mm无缝钢管或镀锌管。 连接管：透明管或胶皮管，与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。 总管：75mm钢管，壁厚为4mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。 抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。 移动机具：自制移动式井架(采用振冲机架旧设备)、牵引力为6t的绞车。 水枪：485mm无缝钢管，下端焊接一个16mm的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。 蛇形高压胶管：压力应达到1.50MPa以上。 高压水泵：100TSW一7高压离心泵，配备一个压力表，作下井管之用。 凿孔冲击管：2198的钢管，其长度为10m。4.2.2 材料填砂采用粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。4.2.3 技术准备 详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。 凿孔设备与抽水设备检查。设备提前1天进场，进场后选择场地堆放好，并做最后检修，确保设备完好的投入使用。4.2.4 现场准备工作 设备进场前作详细的现场勘察，了解场地的实际情况及周边环境。 了解水源、电力位置及最大可用电量，并将施工总用电量通知现场电工，配合其合理安排施工用电。 开沟挖槽，根据井点管平面布置图的位置，由挖土机开挖宽1.0m左右，深度约0.51.0m。 井点降水前必须做好现场排水明沟或下水道，以便及时排除。4.2.5 施工程序安排及协调本工程总体规模较大，各工种技术复杂，工期紧，因此合理安排施工顺序，特别是与围护结构交叉施工是按期保质完成施工任务的关键。4.3、劳动力组织落实具体负责现场负责人一名，全面负责现场设备安装、调试、劳动力调配、施工质量、进度、安全生产等工作，并作好协调联络工作，确保工程安全、质量、进度。安装初期施工人员10人，其中电工、机修工各1人；设备正常出水后，设值班人员3人，机修工1人；工程结束设备出场时施工人员6人。4.4、进度计划每栋号房的具体降水开始时间，根据施工总进度计划的要求。栋号井点管冲孔安装调试抽水地下车库45 天1天12天后基坑开挖，延续到基础完成4.5、施工工艺施工工艺流程：定位开沟冲孔置管填砂安装调试抽水退场。4.5.1 定位：根据现场实际情况，地下车库基坑连成一个环型井点实施降水。根据基坑开挖宽度，确定井点管的布置方位。4.5.2 开沟：从自然地面向下开挖宽1.0m，深0.51.0m，为排放冲孔用水，若表面是杂填土，必须清除至原土，以方便井点管插入。4.5.3 冲孔：用高压水枪冲孔，孔径约0.3m，孔深超过井点管（连滤头）长度0.5m。4.5.4 置管：成孔后迅速放入支管，放入后以管口出水为合格。4.5.5 填砂：井点管放入后四周及时填砂，填砂采用粗砂或豆石，每孔约350。4.5.6 安装：井点管和总管用弹簧软管连接，两端用12#铁丝扎紧，以防漏气，总管和机组连接。机组位置以设在总管中部为好。若考虑排水位置或场地具体情况，亦可放在端处（每组总管各自分开）。4.5.7 铺设排水管道（排放口应在沉淀池），抽去沟内明水，并用粘土填封孔口，以防漏气。4.5.8 管路安装：首先沿井点管线外侧，铺设集水毛管，并用胶垫螺栓把干管连接起来，主干管连接水箱水泵，然后拔掉井点管上端的木塞，用胶管与主管连接好，再用10#铅丝绑好，防止管路不严漏气而降低整个管路的真空度。主管路的流水坡度按坡向泵房5的坡度并用砖将主干管垫好。4.5.9 检查管路：检查集水干管与井点管连接的胶管的各个接头在试抽水时是否有漏气现象，发现这种情况应重新连接或用油腻子堵塞，重新拧紧法兰盘螺栓和胶管的铅丝，直至不漏气为止。在正式运转抽水之前必须进行试抽，以检查抽水设备运转是否正常，管路是否存在漏气现象。在水泵进水管上安装一个真空表，在水泵的出水管上安装一个压力表。为了观测降水深度，是否达到施工组织设计所要求的降水深度，在基坑中心设置观测井点，以便于通过观测井点测量水位，并描绘出降水曲线。在试抽时，应检查整个管网的真空度，应达到550mmHg(73.33KPa)，方可进行正式投入抽水。4.5.10 抽水：轻型井点管网全部安装完毕后进行试抽。当抽水设备运转一切正常后，整个抽水管路无漏气现象，可以投入正常抽水作业。开机后一个星期后将形成地下降水漏斗，并趋向稳定，土方工程可在降水12d后开挖。4.6、质量标准4.6.1 井点管间距、埋设深度应符合设计要求，一组井点管和接头中心，应保持在一条直线上。4.6.2 井点埋设应无严重漏气、淤塞、出水不畅或死井等情况。4.6.3 埋入地下的井点管及井点联接总管，均应除锈并刷防锈漆一道；各焊接口处焊渣应凿掉，并刷防锈漆一道。4.6.4 各组井点系统的真空度应保持在大于60kPa，压力应保持在0.16MPa。4.7、成品保护4.7.1 井点成孔后，应立即下井点管并填入豆石滤料，以防塌孔。不能及时下井点管时，孔口应盖盖板，防止物件掉入井孔内堵孔。4.7.2 井点管埋设后，管口要用木塞堵住，以防异物掉入管内堵塞。4.7.3 井点使用应保持连续抽水，并设备用电源，以避免泥渣沉淀淤管。4.8、质量记录做好井点管施工记录、井点降水记录。4.9、施工技术措施4.9.1 做好准备工作，包括设备保养、滤管清洗、纱布包裹、水源、电源及必要材料的准备，排水沟的开挖，并做好附近管线、建筑物的监测工作。4.9.2 井点管的埋设采用水枪冲水成孔法施工，冲孔时，冲枪应垂直插入土中，并作上下左右摆动，以加快土体溶解，边冲边沉，冲孔直径约300-400mm，冲孔深比滤管深500mm，以确保滤管四周及底部的滤水层，井孔冲成后，即插入井管，灌入黄砂，灌砂高度为3m，黄砂采用粗砂，确保水流畅通，上端用粘土封口，以防漏气。4.9.3 井点系统全部安装完毕后，需进行试验抽水，以检查无漏气现象，井点运行后必须连续工作，所以要准备好备用电源及电动机，确保真空正常运转。4.9.4 井点抽水开始前，及时通知管线监察单位，布置好监测点。发现异常及时联系或通知，以便及时调整抽水进度，保证周边环境安全。4.9.5 长期井点机组在土方开挖时如其构成影响的应与各方协商后排除。4.9.6 长期井点工期可视具体施工情况而定。4.9.7可能出现的问题及解决办法故 障解决办法机组真空度不够先关闭机组和总管的连接阀门，检查机组真空度。若机组达到要求（真空度-0.08Mpa），是总管和井点泄漏，找漏、杜绝。若机组达不到要求，检查离心泵叶轮、射流泵喷嘴等。井点管不出水先观看，确定井点管是否出水。不能确定，可用手摸井点管，其温度比总管冷，说明不出水；其温度比总管热，说明是死管，可用敲击、摇动使其复活。若不能复活，是死管。死管数量不得5%。出水不稳定机组出水不稳定，时大时小，是因为初抽水时地下水过大，不稳定造成的，后阶段地下水少了，则较稳定，若地下水仍很大，属抽水不稳定，但不影响降水质量。含气量大机组出水含气较多，可能是总管和井点管漏气，要检查、杜绝。也可能是地空气抽水，但只要真空度达到要求，可视为正常。停机可能是停电，控制箱出故障、机组电机故障、要及时检查解决。若抽腹地下水，停机时间允许较长（小于8小时）。其他情况停机时间不得大于3小时。5文明施工及安全管理5.1、安全标准5.1.1 冲、钻孔机操作时应安放平稳，防止机具突然倾倒或钻具下落，造成人员伤亡或设备损坏。5.1.2 已成孔尚未下井点前，井孔应用盖板封严，以免掉土或发生人员安全事故。5.1.3 各机电设备应由专人看管，电气必须一机一闸，严格接地、接零和安漏电保护器，水泵和部件检修时必须切断电源，严禁带电作业。5.2、现场操作人员必须严格执行安全技术操作规程和有关安全生产规范规定。5.3、配备专职安全员，建立安全生产责任制。5.4、对职工进行安全教育，正确使用劳动防护用品。5.5、机械、电气设备由专人操作，维修和定期检查保养。5.6、做好施工现场的文明工作，保持场容整洁。5.7、进入施工现场前对施工人员进行文明施工与安全教育，进入现场后严格遵守施工现场持各种安全、文明施工规章制度，听从施工员的指挥，统一协调，在确保施工质量与进度的同时一定做安全生产，杜绝意外事故的发生。
