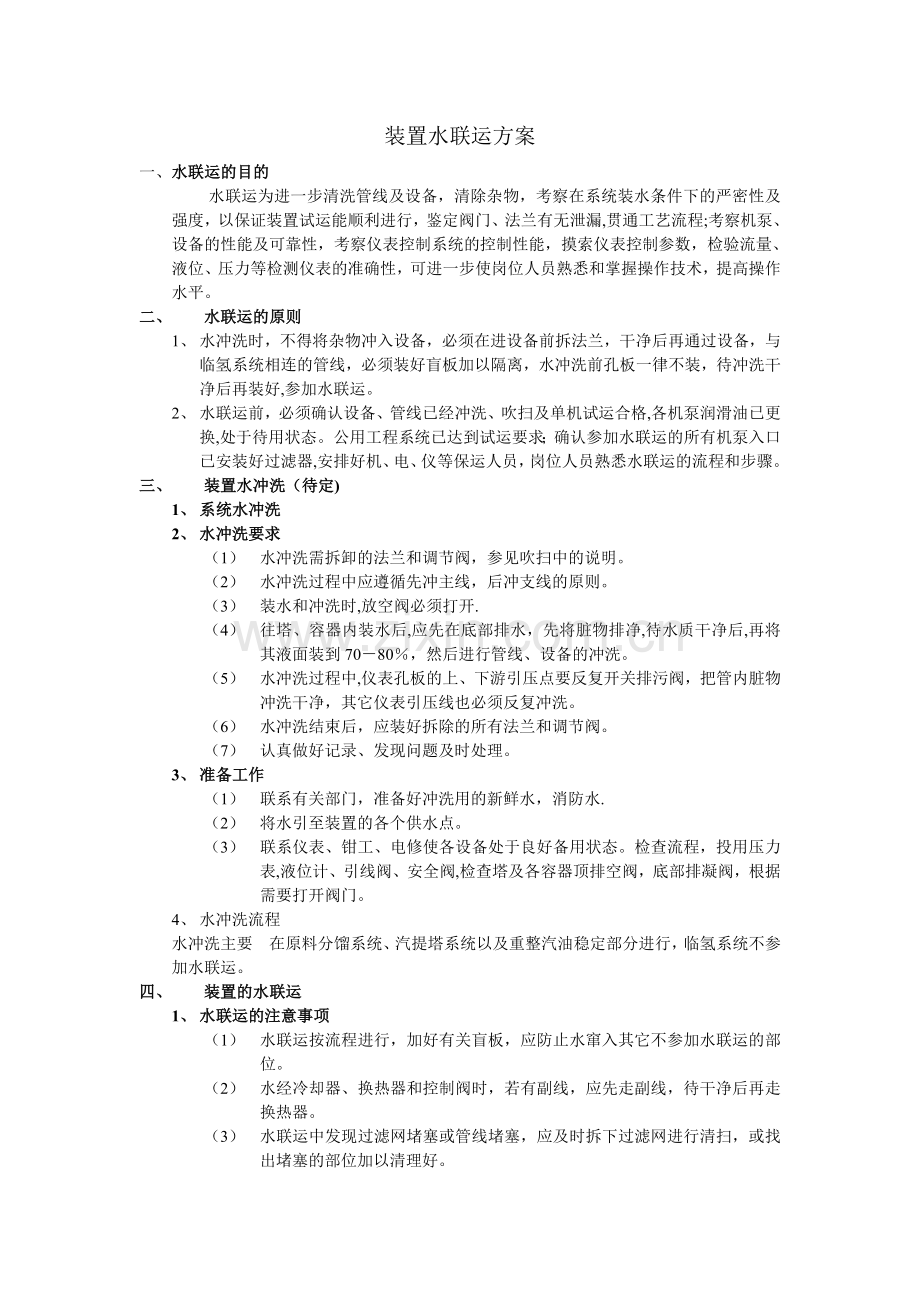

装置水联运方案.doc

装置水联运方案一、 水联运的目的水联运为进一步清洗管线及设备，清除杂物，考察在系统装水条件下的严密性及强度，以保证装置试运能顺利进行，鉴定阀门、法兰有无泄漏,贯通工艺流程;考察机泵、设备的性能及可靠性，考察仪表控制系统的控制性能，摸索仪表控制参数，检验流量、液位、压力等检测仪表的准确性，可进一步使岗位人员熟悉和掌握操作技术，提高操作水平。二、 水联运的原则1、 水冲洗时，不得将杂物冲入设备，必须在进设备前拆法兰，干净后再通过设备，与临氢系统相连的管线，必须装好盲板加以隔离，水冲洗前孔板一律不装，待冲洗干净后再装好,参加水联运。2、 水联运前，必须确认设备、管线已经冲洗、吹扫及单机试运合格,各机泵润滑油已更换,处于待用状态。公用工程系统已达到试运要求；确认参加水联运的所有机泵入口已安装好过滤器,安排好机、电、仪等保运人员，岗位人员熟悉水联运的流程和步骤。三、 装置水冲洗（待定)1、 系统水冲洗2、 水冲洗要求（1） 水冲洗需拆卸的法兰和调节阀，参见吹扫中的说明。（2） 水冲洗过程中应遵循先冲主线，后冲支线的原则。（3） 装水和冲洗时,放空阀必须打开.（4） 往塔、容器内装水后,应先在底部排水，先将脏物排净,待水质干净后,再将其液面装到7080，然后进行管线、设备的冲洗。（5） 水冲洗过程中,仪表孔板的上、下游引压点要反复开关排污阀，把管内脏物冲洗干净，其它仪表引压线也必须反复冲洗。（6） 水冲洗结束后，应装好拆除的所有法兰和调节阀。（7） 认真做好记录、发现问题及时处理。3、 准备工作（1） 联系有关部门，准备好冲洗用的新鲜水，消防水.（2） 将水引至装置的各个供水点。（3） 联系仪表、钳工、电修使各设备处于良好备用状态。检查流程，投用压力表,液位计、引线阀、安全阀,检查塔及各容器顶排空阀，底部排凝阀，根据需要打开阀门。4、 水冲洗流程水冲洗主要在原料分馏系统、汽提塔系统以及重整汽油稳定部分进行，临氢系统不参加水联运。四、 装置的水联运1、 水联运的注意事项（1） 水联运按流程进行，加好有关盲板，应防止水窜入其它不参加水联运的部位。（2） 水经冷却器、换热器和控制阀时，若有副线，应先走副线，待干净后再走换热器。（3） 水联运中发现过滤网堵塞或管线堵塞，应及时拆下过滤网进行清扫，或找出堵塞的部位加以清理好。（4） 水联运中，必须控制泵出口流量不要过大,以防电机超电流。（5） 联运中,泵运行24小时应切换备用泵。（6） 塔、容器、换热器等设备垫水完毕,在开始水联运之前，必须在各低点排污。（7） 装置各系统建立循环后,要注意各塔、容器液面高度，酌量补水,以免泵抽空,并应尽量保持系统水量平衡。（8） 水联运结束后，首先检查下水道是否畅通,然后放水，放水时各机泵、设备、工艺管线，控制阀，低点排凝打开,排尽工艺设备管线内的存水.塔的顶部放空要先打开防止系统形成负压。五、 油系统水冲洗5。1 班长岗M 联系有关部门，准备好冲洗用的新鲜水、除盐水、消防水M 准备好水龙带M - 准备好若干块压力表，并通知机、电、仪表单位配合水冲洗M - 协调好各岗之间的工作5.2 预处理岗(P） - 原料缓冲罐D-100注水(P） 原料罐注水达1005.2。1 分馏塔C101水冲洗按下图改好C101水冲洗流程原料缓冲罐P101A进料控制阀FV1001放空温控旁路HV-1001放空D-101液控FV1003放空去C-101开工旁路E-104管程E-103管程C-101C-101-塔底线P-102入口E-103壳程P102副线F102四路流量控制阀塔底回流线F102四路流量控制阀回流线回流控制阀FV1008挥发线注缓蚀剂线 P-103A/B出口到轻轻脑油线 A-102E110（壳程)D103-液相P-103A/B入口D-103水包M - 联系解开E103C壳程法兰，错口，解开E-103A管程入口法兰，错口P 打开原料缓冲罐出口阀、P101A入口阀，关闭P101A出口阀及排凝阀，关闭P101B出、入口及排凝阀，打开缓冲罐出口三阀组两边阀，打开流量计PE1001前、后手阀及副线阀、排凝阀，打开进料控制阀FV1001前手阀，打开温控旁路HV1001前手阀，打开去C-101开工旁路三阀组两边阀及排凝阀，打开D-101液控FV1003后手阀P - 打开原料缓冲罐临时线上注水线手阀P 按规程启动P101A P 冲洗C-101进料线（P) 管线冲洗干净P - 关闭C-101开工旁路三阀组两边阀M - 联系连接分馏塔进料换热器E103C管程法兰P 打开E-103B/C管程入口去污油管阀及排凝阀，冲洗管线（P） 管线冲洗干净P 关闭E-103B/C管程入口去污油管阀及排凝阀P 打开分馏塔顶空冷器A102/AB出入口阀,打开C101开工旁路三阀组两边P 关闭流量计PE-1001前、后手阀及排凝阀，关闭进料控制阀PV1001前手阀，关闭温控旁路HV1001前手阀,关闭C-101开工旁路三阀组排凝阀 (P） 向C-101注水至满塔，回流罐D103至50P - 打开C-101底至污油管阀及排凝阀P - 打开C-101底去E-103管程入口阀，冲洗管线（P） - 管线冲洗干净P 关闭C101底去E-103壳程入口阀M 联系连接E103A壳程入口法兰P - 打开E-103B/C壳程入口去污油管阀及排凝阀,冲洗管线(P) 管线冲洗干净P 关闭E-103B/C壳程入口去污油管阀及排凝阀P 关闭C101底至污油管阀及排凝阀P - 打开C-101底去E103壳程入口阀,打开C-101底排凝阀、采样器前、后手阀，冲洗管线(P） - 管线冲洗干净P - 关闭C-101底排凝阀、采样器前、后手阀P - 打开P-102A、B入口阀，冲洗管线(P） - 管线冲洗干净P 关闭P-102A、B入口阀P - 打开P-102A/B副线阀，打开F102四路流量控制阀前后手阀及副线阀、排凝阀,冲洗管线（P) 管线冲洗干净P - 关闭F102四路流量控制阀前后手阀及副线阀、排凝阀P 打开回流控制阀FV-1008前、后手阀及副线阀、排凝阀，打开P-103A、B出口阀及排凝阀，冲洗管线（P） - 管线冲洗干净P 关闭回流控制阀FV1008前、后手阀及副线阀、排凝阀，关闭P103A、B出口阀及排凝阀P 打开C-101顶注缓蚀剂线上排凝阀,冲洗管线（P） - 管线冲洗干净P 关闭C-101顶注缓蚀剂线上排凝阀P 打开P103A/B出口去轻石脑油线排凝阀，冲洗管线(P） 管线冲洗干净P 关闭P-103A/B出口去缓蚀剂线两道阀，关闭P103A/B出口去轻石脑油线排凝阀P 打开P103A、B入口阀，冲洗管线（P） - 管线冲洗干净P 关闭P-103A、B入口阀P 打开D103界控LV1006前手阀及排凝阀，冲洗管线（P) 管线冲洗干净P 关闭D-103界控LV1006前手阀及排凝阀P - 打开D-103水包去污油管阀及排凝阀，冲洗管线（P） 管线冲洗干净P - 关闭D-103水包去污油管阀及排凝阀（P) C-101系统水冲洗完毕5.2.2 拔头油汽提塔C102水冲洗D-103P103FV1009E-105壳程C-102C102底硫化线E109壳程至D201开工试泵线排凝E-109壳程出口至污油出装置线C102塔底线E-105壳程P108A/B入口E108壳程充满水回流线D104回流控制阀FV-1013挥发线E106（壳程）D104P108A/B入口 P-108A/B含硫轻轻出装置线 M 联系回装P103A、B入口过滤器M - 联系解开E-105B壳程入口法兰，错口，解开E-105A管程入口法兰，错口。 P - 打开P-103A入口阀,关闭P103A出口阀及排凝阀，关闭P-103B出入口阀及排凝阀P 按规程启动P103AP 冲洗C-102进料线(P） - 管线冲洗干净 M 联系连接E-105B管程入口法兰（P） - 向C-102充水到满塔,回流罐液位到50%P 打开C-101底硫化线去E109壳程入口阀,冲洗管线（P） 管线冲洗干净P 关闭C-101底硫化线去E-109壳程入口阀M - 联系连接E-109壳程入口法兰P - 打开C101底硫化线去E109壳程入口阀P 打开E-109壳程出口去污油管阀及排凝阀，冲洗管线（P） - 管线冲洗干净P 关闭E109壳程出口去污油管阀及排凝阀P 打开E-109壳程出口阀，打开至预加氢进料罐三阀组第一道阀，冲洗管线（P） 管线冲洗干净P - 关闭至预加氢进料罐三阀组第一道阀P - 打开E-105B管程去污油管阀及排凝阀，冲洗管线（P) 管线冲洗干净P - 关闭E-105B管程去污油管阀及排凝阀P - 打开E-106出、入口阀 (P) - 向C102注水至满塔，回流罐D-104液位至50%P 打开C102底至污油管阀及排凝阀，打开塔底采样器处排阀P 打开C-102底去E-105壳程入口阀，冲洗管线（P） - 管线冲洗干净P 关闭C102底去E-105壳程入口阀M 联系连接E-105A壳程入口法兰P 关闭C-102底至污油管阀及排凝阀，关闭塔底采样器处排阀P 打开C-102底去E-105壳程入口阀，打开E105B壳程去污油管阀及排凝阀，冲洗管线（P） - 管线冲洗干净P - 关闭E-105B管程去污油管阀及排凝阀 (P) - 管线冲洗干净P 关闭P-107A/B入口阀P 打开C102底去P-108A/B入口阀,冲洗管线（P) - 管线冲洗干净P 关闭C-102底去P-108A/B入口阀 (P） 管线冲洗干净 P - 打开回流控制阀FV-1013前、后手阀及副线阀、排凝阀，打开P-104A、B出口阀及排凝阀，冲洗管线(P) 管线冲洗干净P - 关闭回流控制阀FV1013前、后手阀及副线阀、排凝阀，关闭P104A/出口阀及排凝阀P - 打开D-104液相去P104A/B，冲洗管线（P） - 管线冲洗干净P - 关闭D104液相去P-104A/B入口阀P - 打开FV1012前后手阀及副线阀、排凝阀，打开采样器前后手阀 P - 冲洗P-104A 到FV1012之间的管线(P) 管线冲洗干净P 关闭FV1012前后手阀、排凝阀，关闭采样器前后手阀P - 打开P104A/B出口含硫轻烃出装置三阀组第一道阀及排凝阀（P) 管线吹扫干净 P - 按规程停P-104A(P) - C-102系统冲洗完毕5.3 重整岗5.3.1 脱戊烷塔C201水冲洗按下图改好脱戊烷塔C-201水冲洗流程重整进料泵（待定)重整进料控制阀FV-2002开工试泵线去P-201A/B入口阀重整注硫泵P209A/B出口开工旁路三阀组-D201液控LV2001E-207壳程 C201C201E-207管程C201液控LV2007P-203A/B入口两路流量控制阀塔底回流线F205两路流量控制阀回流线D-205液控FV2007+挥发线A-202E-208（壳程）D205液相P204A/B进口水包M - 联系回装（待定)入口过滤器M - 联系解开E207D壳程入口法兰，错口，解开E-207A管程入口法兰，错口P - 打开(待定）A入口阀，关闭（待定）A出口阀及排凝阀，关闭（待定)B出入口阀及排凝阀P - 打开重整进料控制阀FV-2002前手阀及排凝阀，打开A202出入口阀P - 按规程启动泵(待定）P 打开开工试泵线阀，打开P-201A/B入口阀，冲洗管线（P） 管线冲洗干净P - 关闭开工试泵线阀，关闭P201A/B入口阀P - 打开P209A/B出口阀及排凝阀,冲洗管线(P) 管线冲洗干净P - 关闭P-209A/B出口阀及排凝阀P - 打开 （待定）去C201开工旁路三阀组两边阀及排凝阀P - 打开LV2001后手阀，冲洗管线（P） 管线冲洗干净P 关闭LV-2001后手阀P 冲洗（待定）去E207D壳程入口管线(P） 管线冲洗干净M - 联系连接E207D壳程入口法兰P 关闭重整进料控制阀FV-2002前手阀及排凝阀（P） 向C201充水至满塔,回流罐液位至50%P - 打开E207D壳程入口线去污油总管罐及排凝阀，冲洗管线(P） - 管线冲洗干净P 关闭E207D壳程入口线去污油总管罐及排凝阀P - 打开C201塔底阀及电动阀，冲洗管线（P) - 管线冲洗干净P 关闭C201塔底阀及电动阀M 联系连接E207A入口管程法兰P 打开C-201底去污油管阀及排凝阀，冲洗管线（P) - 管线冲洗干净P - 关闭C201底去污油管阀及排凝阀P 打开C-201塔底阀及电动阀，打开C201液控LV2007前后手阀及副线阀、排凝阀，打开采样器前后手阀,冲洗管线（P） - 管线冲洗干净P - 关闭C201液控LV-2007前后手阀及副线阀、排凝阀，关闭采样器前后手阀P 打开P-203A/B入口阀，冲洗管线（P) 管线冲洗干净P - 关闭P-203A/B入口阀P - 打开P203A/B副线阀，打开F-205两路流量控制阀前后手阀及副线阀、排凝阀,冲洗管线（P) 管线冲洗干净P 关闭F-205两路流量控制阀前后手阀及副线阀、排凝阀P 打开回流控制阀FV2007前后手阀及副线阀、排凝阀,打开采样器前后手阀，打开P204A/B出口阀及排凝阀，冲洗管线（P) - 管线冲洗干净P 关闭回流控制阀FV-2007前后手阀、排凝阀,关闭采样器前后手阀，关闭P204A/B出口阀及排凝阀P - 打开D205液相去P204A/B入口阀，冲洗管线(P) - 管线冲洗干净P 关闭D-205液相去P204A/B入口阀P 打开D205界控LV-2009前后手阀及副线阀、排凝阀，冲洗管线(P) - 管线冲洗干净P 关闭D-205界控LV-2009前后手阀及副线阀、排凝阀P 打开D205水包去污油管阀及排凝阀,冲洗管线(P） - 管线冲洗干净P 关闭D205水包去污油管阀及排凝阀(P） C201系统水冲洗完毕5.3。2 C4/C5分离塔C202水冲洗按下图改好C-202水冲洗流程 E-210壳程D-206P-210A/B入口水P-210FV2010E2C-202 D-206液控P210A/B出口FV-2011液化气E209A管程E-209A/BE-214入口拆法兰E-214戊烷油并高辛烷值汽油M 联系解开C202系统C4/C5分离塔进料换热器E-209B壳程入口法兰、E209A管程入口法兰,错口，拆除液化气出装置界区单向阀P 打开空冷E-210壳程出、入口阀门(P） P-204A/B入口冲洗干净M 联系回装P-204A/B入口过滤器P 打开P-204A/B 出口至塔C202手阀P 打开P204A/B 出口至液化气出装置手阀P 打开FV2007前、后手阀，关闭副线阀P 按规程启动P-204A，给C-202注水（P) - 控制阀FV2007排污干净P 打开FV2007副线阀P 关闭FV-2007前手阀（P） - 控制阀FV-2007排污干净P 关闭FV2007后手阀P 打开FV1007后手阀，关闭副线阀P 关闭P-204A/B 出口至液化气出装置手阀（P) - 控制阀FV1007排污干净P 关闭FV-1007后手阀（P) 换热器E-209B壳程入口排污干净P 按规程停P204AM 联系换热器E-209B壳程入口法兰复位(P) E-209B壳程入口法兰复位P 按规程启动P204AP 关闭C202底去E-209A管程入口阀 P 打开C-202底排凝阀(P) 排水干净P 关闭C-202底排凝阀（P） E-211壳程内注满水P 打开C-202底排凝阀（P) 排水干净P 关闭C-202底排凝阀P 打开回流控制阀FV2010后手阀（P) 排水干净P 关闭回流控制阀FV-2010后手阀P 打开回流控制阀FV2010副线阀、前手阀（P） 回流控制阀FV2010前手阀处排水干净P 关闭回流控制阀FV2010前手阀P 打开液化气出装置流量计FT-2025前、后手阀、副线阀P 打开液化气出装置流量控制阀FV-2011前、后手阀、副线阀P 打开液化气出装置界区第一道阀(P) FT-2025处排水干净P 关闭液化气出装置流量计FT-2025前、后手阀(P） FV2011处排水干净(P） 液化气出装置界区单向阀处排水干净P 关闭液化气出装置流量控制阀FV2011前、后手阀及副线阀P 关闭液化气出装置流量计FT2025副线阀P 打开P210A/B出口阀及排凝阀（P) 排水干净P 关闭P210A/B出口阀及排凝阀P 关闭回流控制阀FV2010副线阀(P） C-202注满水,回流罐D206见水P 打开D-206底排水阀，打开P-210A/B入口阀（P） 排水干净P 关闭 D206底排水阀，关闭P210A/B入口阀P 打开C202底去E-209A管程入口阀（P) E-209A管程入口处排水干净P 关闭C-202底去E-209A管程入口阀M 联系换热器E-209A管程入口法兰复位（P) E209A管程入口法兰复位P 打开C202底去E209A管程入口阀P 打开阀（P) 排水干净 P 打开戊烷油并高辛汽油流量控制阀FV2012前、后手阀、副线阀及手阀(P） 排水干净P 关闭戊烷油高辛汽油流量控制阀FV2012前、后手阀、副线阀及手阀P 打开密闭取样器SN-209、SN210出、入口阀P 按规程停P204AP 打开E209B壳程入口去污油总管，C-202塔底去污油总管，换热器E214壳程出口去污油总管两边阀及中间排凝阀，D-206底排凝阀排净存水(M） C202水冲洗完毕5。3.3 脱C6塔C203水冲洗：按下图改好脱C6塔C-203水冲洗流程水 C-201底液控LV-2007 E-212壳程 30层进料线C-203A206D-207P-211A/B 入口E206壳程全部充满D-207液控FV2014 P212A/B入口 M - 联系解开C-203系统脱C6塔进料换热器E212A壳程入口法兰、E-212A管程出口法兰、C6馏分油出装置界区第一道阀后法兰、高辛烷值汽油出装置第一道阀后法兰,错口(P) C6馏分油出装置8字盲板处于盲位（P) 高辛烷值汽油出装置8字盲板处于盲位P 打开30层进料线手阀P 打开空冷A206、A207、E-215壳程出、入口阀门（P) P-203A/B出、入口冲洗干净M 联系回装P-203A/B入口过滤器P - 打开P203A/B 出口至E-207手阀P - 打开E207副线阀P 打开LV2007副线阀P 打开C201去C-203手阀P 按规程启动P-203A，给C-203注水（P） 换热器E-212A壳程入口排污干净P - 按规程停P-203AM 联系换热器E-209A壳程入口法兰复位(P） - E-209A壳程入口法兰复位P - 按规程启动P-203AP 打开C203底排凝阀(P) 排水干净P 关闭C-203底排凝阀P 打开P212A/B入口阀，入口过滤器处排水干净P 关闭P-212A/B入口阀P 打开P212A/B出口阀及排凝阀，排水干净P 关闭P-212A/B出口阀及排凝阀P 打开控制阀FV2014前、后手阀及副线阀P 打开回流泵P-211A/B出口阀及排凝阀，排水干净P 关闭控制阀FV2014前、后手阀P 关闭回流泵P-211A/B出口阀及排凝阀 P 打开C6馏分油出装置流量控制阀FV-2015前、后手阀及副线阀，排水干净 P 打开C6馏分油出装置界区第一道手阀P 关闭C6馏分油出装置流量控制阀FV-2015前、后手阀（P） C6馏分油出装置界区法兰排水干净P 关闭C6馏分油出装置界区第一道手阀P 关闭C6馏分油出装置流量控制阀FV2015副线阀 M 联系将C6馏分油出装置界区法兰复位P 关闭回流控制阀FV-2014副线阀（P) C203注满水，回流罐D207见水P 打开D-207底排水阀,打开P-211A/B入口阀，排水干净P 关闭 D-207底排水阀,关闭P211A/B入口阀P 打开C201底去A207、E-215壳程手阀 P 打开E-212A管程出口手阀(P) E212A管程出口法兰排水干净P 关闭E-212A管程出口手阀M 联系换热器E212A管程出口法兰复位(P） - E-212A管程出口法兰复位P 打开E212A管程出口手阀P 打开P-212A/B出口阀及排凝阀，排水干净P 关闭P212A/B出口阀及排凝阀P 关闭E212A管程出口手阀P 打开高辛烷值汽油出装置流量计FT-2027前、后手阀、副线阀P 打开高辛烷值汽油出装置流量控制阀FV-2016前、后手阀、副线阀P 打开高辛烷值汽油出装置界区第一道手阀P 打开高辛烷值汽油去循环线手阀(P) FT-2027处排水干净P 关闭高辛烷值汽油出装置流量计FT-2027前、后手阀(P) FV-2016处排水干净P 关闭高辛烷值汽油出装置流量控制阀FV2016前、后手阀(P) 高辛烷值汽油出装置界区第一道手阀处排水干净P 关闭高辛烷值汽油出装置界区第一道手阀P 关闭高辛烷值汽油去循环线手阀P 关闭高辛烷值汽油出装置流量控制阀副线阀P 关闭高辛烷值汽油出装置流量计FT-2027副线阀P 关闭C-201底去A-207、E-215壳程手阀P 打开密闭取样器SN211、SN-212出、入口阀P - 按规程停P203A（M) C203水冲洗完毕P 按规程停P101AP 打开E212A壳程入口去污油总管，C-203塔底去污油总管，换热器E214壳程出口去污油总管两边阀及中间排凝阀，D-207底去污油总管两边阀及中间排凝阀排净存水5.3.4 汽包水冲冼按下图改好汽包水冲冼流程除盐水LV-6002除氧器D-602中压锅炉给水泵P601AD601液控阀FV-6001 控制阀副线省煤器汽包D601汽包D-601 热水循环泵P602A/B入口 二段蒸发面一段蒸发面出口热水循环泵P-602A/B出口 过热段入口过热段减温器中压蒸汽出装置M 联系拆除燃料气系统的孔板FT-6002、FT6003、FT-6004中间加上垫片后直接连两边的法兰，通知仪表关闭各仪表引压点阀门M 联系拆除D602液控阀LV6002，拆除中压锅炉给水泵P-601A入口过滤器，后加短接,拆除中压锅炉给水泵P601B入口过滤器，拆除D601液控阀LV6001，拆除进省煤器温控阀TV6001,拆除P602A/B入口拆过滤器，拆除热水循环泵P-602A/B出口单向阀,拆除蒸汽出口温控阀TV-6002,解开中压蒸汽出装置界区阀后法兰P 关闭锅炉系统所有安全阀的前后手阀及副线阀、预加氢临氢系统所有去污油罐阀、排凝阀P 关闭除盐水进除氧器阀，关闭D602液控阀LV6002的前后手阀及副线阀、排凝阀，关闭中压锅炉给水泵P-601A/B的出入口阀及排凝阀，关闭D-601液控阀LV6001的前后手阀及副线阀、排凝阀，关闭进省煤器温控阀TV-6001的前后手阀及副线阀、排凝阀，关闭热水循环泵P602A/B出、入口阀，关闭蒸汽出口温控阀TV6002的前后手阀及副线阀、排凝阀，关闭中压蒸汽出装置界区阀P 打开除盐水进除氧器阀，打开D602液控阀LV-6002的前手阀，冲洗管线（P） 管线冲洗干净P 关闭D-602液控阀LV-6002的前手阀P 打开D602液控阀LV6002的副线阀，向除氧器D602进水P 打开锅炉系统的所有排凝阀P 打开中压锅炉给水泵P-601B的入口阀，冲洗管线(P) 管线冲洗干净P 关闭中压锅炉给水泵P601B的入口阀P 打开D-601液控阀LV6001的前手阀，打开P-601A的入口阀P 按规程启动中压锅炉给水泵P601A，冲洗管线（P) 管线冲洗干净P 关闭D601液控阀LV-6001的前手阀P 打开蒸汽出口温控阀TV-6002的前手阀,冲洗管线（P) 管线冲洗干净P 关闭蒸汽出口温控阀TV6002的前手阀P 打开进省煤器温控阀TV-6001的前手阀，冲洗管线(P) 管线冲洗干净P 关闭进省煤器温控阀TV6001的前手阀P 打开D-601液控阀LV6001的副线阀,向汽包D-601进水 (P) 管线冲洗干净 P 打开热水循环泵P602A/B入口阀，冲洗管线（P） 管线冲洗干净P 关闭热水循环泵P-602A/B入口阀P 打开热水循环泵P-602A/B出口阀，冲洗管线(P） 管线冲洗干净P 关闭热水循环泵P-602A/B出口阀P 打开进省煤器温控阀TV6001的后手阀，冲洗管线（P） 管线冲洗干净P 关闭进省煤器温控阀TV-6001的后手阀P 打开中压蒸汽出装置界区阀,冲洗管线（P） 管线冲洗干净P 关闭中压蒸汽出装置界区阀P 打开蒸汽出口温控阀TV-6002的后手阀，冲洗管线(P） 管线冲洗干净P 关闭蒸汽出口温控阀TV6002的后手阀P 按规程停中压锅炉给水泵P601A，关闭出入口阀、排凝阀M 联系连接中压蒸汽出装置界区阀后法兰P 关闭锅炉系统的所有排凝阀(M) 汽包水冲洗完毕 M 联系将所拆的控制阀、孔板、法兰、单向阀、过滤器复位6。 油系统水联运6。1 水联运前的准备工作及系统隔离 （M) - 协调好各岗工作(M） - 设备、管线已经吹扫、冲洗及单机试运合格，可随时投入运转(M) - 参加水联运部分的管线、设备问题已妥善处理，拆（卸）的法兰、孔板、控制阀、过滤器等已装好;仪表控制系统已校核完毕且符合要求，所有仪表均投用M 通知各岗对油系统进行二次试压（M） 油系统二次试压合格（P） 参加水联运的所有机泵入口已安装好过滤网（M） 联系调度，要求安排好仪、电、钳等保运人员(P) - 临时给水管线加好P - 关闭预加氢进料温控旁路HV1001前、后手阀、副线阀,打开中间排凝阀P - 关闭预加氢进料控制阀FV1001前、后手阀，打开中间排凝阀 （P) - 预加氢进料控制阀FV1001副线阀前加盲板P - 关闭D-101液控FV-1003前、后手阀、副线阀,打开中间排凝阀 P 关闭重整进料控制阀FV-2002前、后手阀,打开中间排凝阀(P) 重整进料控制阀FV-2002副线阀前加盲板P - 关闭P201出口去C-201开工旁路三阀组两边阀,打开中间排凝阀（P） C101底抽出至P201开工试泵线8字盲板处于盲位P - 关闭D202液控FV2004前、后手阀，打开中间排凝阀(P） - D202液控FV2004副线阀前加盲板(P） - 液化气出装置8字盲板处于盲位（P） 轻石脑油出装置8字盲板处于盲位(P) - 高辛烷值汽油出装置8字盲板处于盲位6.2 石脑油分馏塔C101、汽提塔C102、脱戊烷塔C-201、脱C6塔C-203系统水联运按下图改好水联运流程原料缓冲罐D100 P-101A/B C101进油线 E103D/C/B/A壳程 给水 C101 F102 P103A/B E103A/B/C/D管程 D-103 E-207D/C/B/A壳程 C-201垫油线 E-109壳程P-103 C201 F-205 C102 P203A/B E207A/B/C/D管程 P108A/B E-105A/B管程 E212A/B壳程 E209壳程C202E-209管程 C-203 P-212A/B E-212B/A管程 A207、E215壳程 FV2016高辛出装置 循环线回原料缓冲罐D-100P - 关闭缓冲罐D100临时给水线给水阀M - 通知计量处投用PE1021、FT2027P 关闭各排凝阀P - 打开缓冲罐D100出口阀P 打开P101A入口阀,关闭出口阀、排凝阀，关闭P101B出、入口阀、排凝阀P 打开进料流量计PE1001的前后手阀,关闭副线阀P - 打开C-101开工旁路垫油线阀P - 打开C101顶安全阀PSV102A/B前、后手阀，关闭副线阀P 打开D-103顶压控PV1004的前、后手阀，关闭副线阀,打开去火炬放空阀，关闭就地放空阀P 打开P103A入口阀,关闭出口阀、排凝阀，关闭P103B出、入口阀P 打开F102的四路流量控制阀的前后手阀，关闭副线阀P - 打开E-103管程入口阀 P - 打开C-101回流控制阀FIC-1008的前后手阀,关闭副线阀P 打开D104顶压控PV-1005A/B的前后手阀，关闭副线阀，打开去火炬放空阀，关闭就地放空阀P 打开P-102A入口阀，关闭出口阀、排凝阀，关闭P-102B出、入口阀、排凝阀 P - 打开E-105管程入口阀 P - 打开E109壳程出、入口阀，关闭排凝阀，打开管程排凝阀P - 打开E-109壳程回缓冲罐阀P 打开C-102顶安全阀PSV-104A/B前、后手阀，关闭副线阀P - 打开D-205顶压控PV-2004的前、后手阀，关闭副线阀，打开去火炬放空阀，关闭就地放空阀P 打开C102回流控制阀FV-1013的前、后手阀，关闭副线阀P 打开P104出口控制阀FV1007的前、后手阀，关闭副线阀P - 打开P-203A入口阀，关闭出口阀、排凝阀，关闭P203B出、
