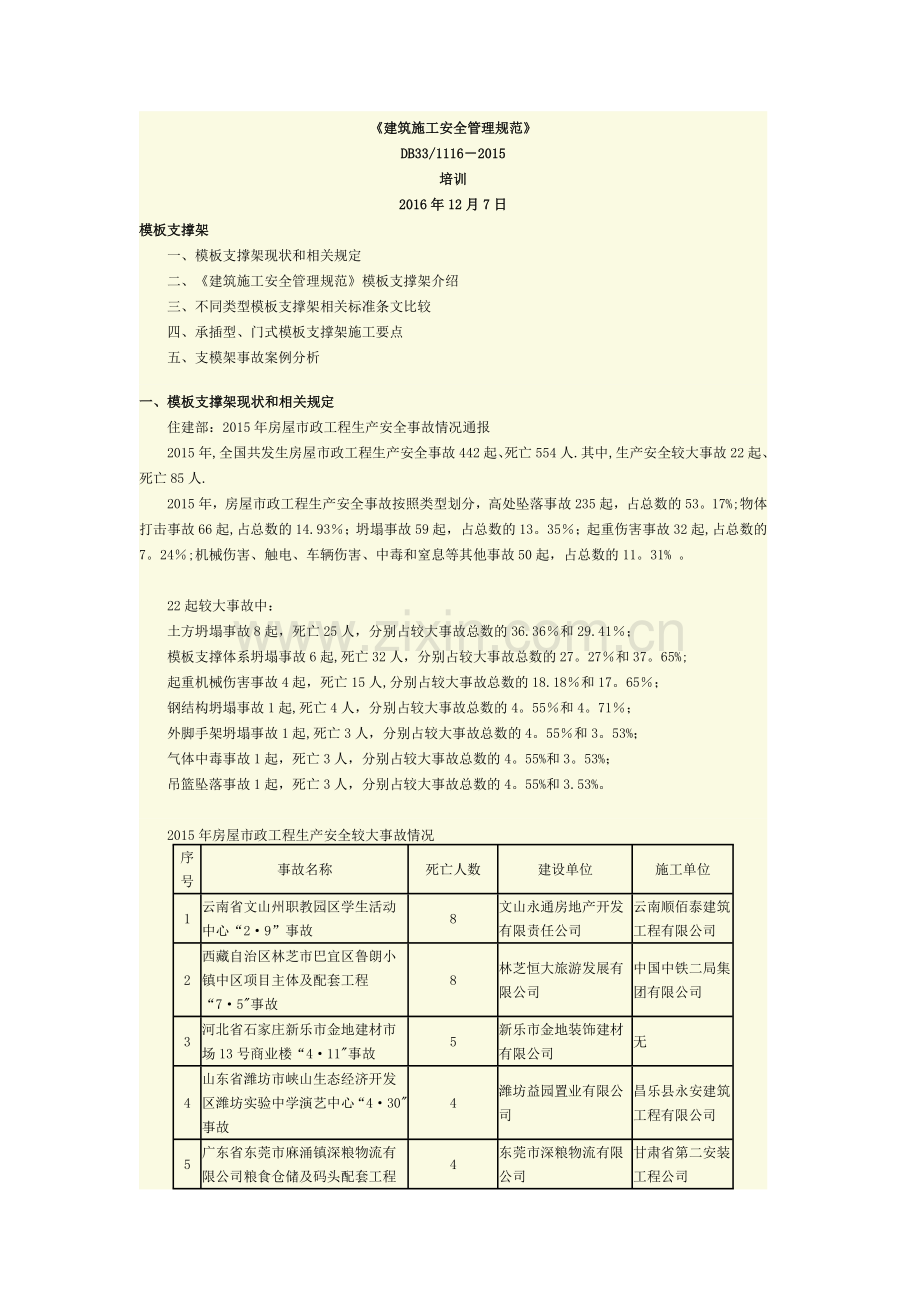

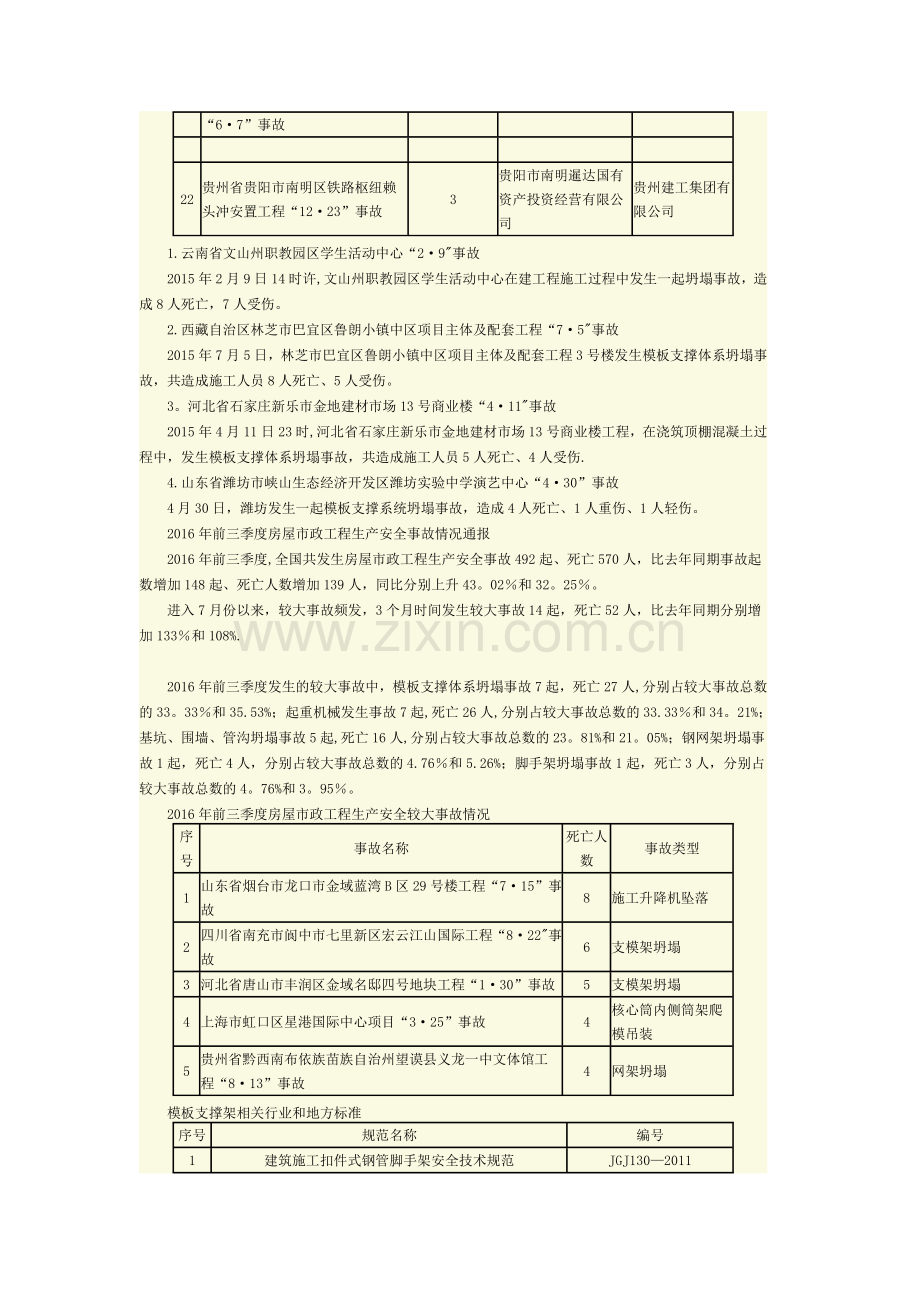

建筑施工安全管理规范DB33/11162015培训2016年12月7日模板支撑架一、模板支撑架现状和相关规定二、建筑施工安全管理规范模板支撑架介绍三、不同类型模板支撑架相关标准条文比较四、承插型、门式模板支撑架施工要点五、支模架事故案例分析一、模板支撑架现状和相关规定住建部：2015年房屋市政工程生产安全事故情况通报2015年,全国共发生房屋市政工程生产安全事故442起、死亡554人.其中,生产安全较大事故22起、死亡85人.2015年，房屋市政工程生产安全事故按照类型划分，高处坠落事故235起，占总数的53。17%;物体打击事故66起,占总数的14.93；坍塌事故59起，占总数的13。35；起重伤害事故32起,占总数的7。24;机械伤害、触电、车辆伤害、中毒和窒息等其他事故50起，占总数的11。31% 。22起较大事故中：土方坍塌事故8起，死亡25人，分别占较大事故总数的36.36和29.41；模板支撑体系坍塌事故6起,死亡32人，分别占较大事故总数的27。27和37。65%;起重机械伤害事故4起，死亡15人,分别占较大事故总数的18.18和17。65；钢结构坍塌事故1起,死亡4人，分别占较大事故总数的4。55和4。71；外脚手架坍塌事故1起,死亡3人，分别占较大事故总数的4。55和3。53%；气体中毒事故1起，死亡3人，分别占较大事故总数的4。55%和3。53%；吊篮坠落事故1起，死亡3人，分别占较大事故总数的4。55%和3.53%。2015年房屋市政工程生产安全较大事故情况序号事故名称死亡人数建设单位施工单位1云南省文山州职教园区学生活动中心“29”事故8文山永通房地产开发有限责任公司云南顺佰泰建筑工程有限公司2西藏自治区林芝市巴宜区鲁朗小镇中区项目主体及配套工程“75事故8林芝恒大旅游发展有限公司中国中铁二局集团有限公司3河北省石家庄新乐市金地建材市场13号商业楼“411事故5新乐市金地装饰建材有限公司无4山东省潍坊市峡山生态经济开发区潍坊实验中学演艺中心“430事故4潍坊益园置业有限公司昌乐县永安建筑工程有限公司5广东省东莞市麻涌镇深粮物流有限公司粮食仓储及码头配套工程“67”事故4东莞市深粮物流有限公司甘肃省第二安装工程公司22贵州省贵阳市南明区铁路枢纽赖头冲安置工程“1223”事故3贵阳市南明暹达国有资产投资经营有限公司贵州建工集团有限公司1.云南省文山州职教园区学生活动中心“29事故2015年2月9日14时许,文山州职教园区学生活动中心在建工程施工过程中发生一起坍塌事故，造成8人死亡，7人受伤。2.西藏自治区林芝市巴宜区鲁朗小镇中区项目主体及配套工程“75事故2015年7月5日，林芝市巴宜区鲁朗小镇中区项目主体及配套工程3号楼发生模板支撑体系坍塌事故，共造成施工人员8人死亡、5人受伤。3。河北省石家庄新乐市金地建材市场13号商业楼“411事故2015年4月11日23时,河北省石家庄新乐市金地建材市场13号商业楼工程，在浇筑顶棚混凝土过程中，发生模板支撑体系坍塌事故，共造成施工人员5人死亡、4人受伤.4.山东省潍坊市峡山生态经济开发区潍坊实验中学演艺中心“430”事故4月30日，潍坊发生一起模板支撑系统坍塌事故，造成4人死亡、1人重伤、1人轻伤。2016年前三季度房屋市政工程生产安全事故情况通报2016年前三季度,全国共发生房屋市政工程生产安全事故492起、死亡570人，比去年同期事故起数增加148起、死亡人数增加139人，同比分别上升43。02和32。25。进入7月份以来，较大事故频发，3个月时间发生较大事故14起，死亡52人，比去年同期分别增加133和108%.2016年前三季度发生的较大事故中，模板支撑体系坍塌事故7起，死亡27人,分别占较大事故总数的33。33和35.53%；起重机械发生事故7起,死亡26人,分别占较大事故总数的33.33和34。21%；基坑、围墙、管沟坍塌事故5起,死亡16人,分别占较大事故总数的23。81%和21。05%；钢网架坍塌事故1起，死亡4人，分别占较大事故总数的4.76和5.26%；脚手架坍塌事故1起，死亡3人，分别占较大事故总数的4。76%和3。95。2016年前三季度房屋市政工程生产安全较大事故情况序号事故名称死亡人数事故类型1山东省烟台市龙口市金域蓝湾B区29号楼工程“715”事故8施工升降机坠落2四川省南充市阆中市七里新区宏云江山国际工程“822事故6支模架坍塌3河北省唐山市丰润区金域名邸四号地块工程“130”事故5支模架坍塌4上海市虹口区星港国际中心项目“325”事故4核心筒内侧筒架爬模吊装5贵州省黔西南布依族苗族自治州望谟县义龙一中文体馆工程“813”事故4网架坍塌模板支撑架相关行业和地方标准序号规范名称编号1建筑施工扣件式钢管脚手架安全技术规范JGJ13020112建筑施工门式钢管脚手架安全技术规范JGJ12820103建筑施工碗扣式钢管脚手架安全技术规范JGJ16620084建筑施工承插型盘扣式钢管支架安全技术规程JGJ231-20105建筑施工模板安全技术规范JGJ162-20086建筑施工临时支撑结构技术规范JGJ30020137混凝土结构工程施工规范GB5066620118建筑施工扣件式钢管模板支架技术规程省标DB33/103520069建筑施工插槽式钢管支架安全技术规程省标DB33/1117-2015建设工程模板支撑体系安全管理要点(一)建设工程模板支撑体系应根据工程实际选择;推广应用碗扣式、门式、承插式等工具式支撑体系,采用工具式等其它形式搭设的模板支撑系统应符合国家及行业有关标准规范的要求(二）当采用国家及行业标准规范尚未明确的支撑体系，可采用经备案的企业标准并经专家论证后实施。（三)超过以下规模的模板支撑体系不得使用钢管扣件式脚手架。1。混凝土模板支撑工程：搭设高度8m及以上;搭设跨度18m及以上;施工总荷载15kN/m2及以上;集中线荷载20kN/m及以上；2。承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载700Kg以上。3.由于目前承插型盘扣式支架尚缺乏相应的产品质量标准，因此选用此类支架时，应具有相应的企业标准,并出具经建设行政主管部门备案的证明资料，确保支架的质量.4.关于支撑体系混搭，一般要求主要受力体系不得采用不同的支模形式；对于结构形式复杂，使用工具型支架时局部节点需采用辅助措施的不应视为混搭。对于为了支架整体性和稳定性而设置的水平、竖向剪刀撑,可调托撑及不同支模体系间的纵、横向水平连接杆等也不应视为混搭。上述辅助加强措施在专项施工方案中应加以具体化，并应避免有扣件作为传力件(指竖向荷载），专家论证中应重点加以关注.四、搭设、使用、验收及拆除安全管理（二)普通模板支撑体系严禁使用木、竹等材料搭设；严禁钢管扣件和工具式脚手架混合搭设。（四）施工单位应按照专项方案和有关规范、标准的要求搭设模板支撑体系,搭设过程中及搭设完成后，施工、监理单位应及时进行检查验收并形成记录，重点检查项目有：1.立柱基础承载力应满足设计要求，立柱间距应通过计算确定，其纵横向间距应相等或成倍数；2.每根立柱底部均应设置底座及垫板,顶部应设可调托撑，不得将立柱顶端与做主梁的钢管用扣件连接,可调托撑螺杆伸出立柱顶部的长度不应大于200mm，螺杆外径与立柱钢管内径的间隙不得大于3mm,安装时应保证上下同心；3。在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应在水平拉杆端部和中部沿竖向设置连续式剪刀撑；4。立柱接长严禁搭接和采用套接(非扣件连接）方式，必须采用对接扣件连接,相邻两立柱的接头不得在同步内；5.模板支撑系统应为独立的系统，禁止与脚手架、接料平台、物料提升机及施工升降机等相连接.杭州磊缘堡的备案标准：河北胜华的备案标准：二、建筑施工安全管理规范模板支撑架介绍1。一般规定相关条款说明6。1 一般规定6.1。4 当有既有结构时，模板支撑架应与既有结构可靠连接，并宜符合下列规定:1 竖向连接间隔不宜超过2步，宜布置在水平剪刀撑或水平斜杆层处；2 水平方向连接间隔不宜超过8m；3 附柱（墙）拉结杆件距支撑结构主节点宜不大于300mm；4 当遇柱时，宜采用抱柱连接措施。6。1.6 当承受荷载较大，立杆需加密时，加密区的水平杆应向非加密区延伸至少两跨.6。1。7 采用扣件式钢管模板支撑架时，单根立杆的轴力标准值不应大于12KN，高大模板支撑架立杆的轴力标准值不应大于10KN.6。1.11 当存在下列情况时,应对模板支撑架进行预压或监测：1 承受重载或设计有特殊要求时；2 特殊支撑结构或需要了解其内力和变形时;3 地基为不良的地质条件时；4 跨空和悬挑支撑结构;5 其他危险性大的重要临时支撑结构。6。5 检查验收及使用6.5。1模板支架及其基础应在下列阶段进行检查与验收:1 支架基础完工后及支架搭设前后；2 作业层上施加荷载前；3 每搭设完46m高度后;4 达到设计高度后；5 遇到六级及以上大风、大雨、大雪后,结冻地区解冻后施工前;6 停用超过1个月恢复使用前；7 架体遭受外力撞击后;8 架全部分拆除后；9 其他特殊情况.6.5。2 模板支撑架检查、验收应符合下列规定：1 支撑系统搭设前，应由项目技术负责人组织对需要处理或加固的地基、基础进行验收，并留存记录；2 模板支撑架投入使用前，应由项目部组织验收.项目负责人、项目技术负责人和相关人员,以及监理工程师应参加模板支架验收.高大模板支架,施工企业的相关部门应参加验收.3 应有支架产品标只及质量合格证，应有支架产品主要技术参数与产品使用说明书;4 模板支撑架验收应根据专项施工方案,检查现场实际搭设与方案的符合性。施工过程中检查项目应符合下列要求：1）立柱底部基础应回填夯实；2)垫木应满足设计要求;3）底座位置应正确,顶托螺杆伸出长度应符合规定；4）立柱的规格尺寸和垂直度应符合要求,不得出偏心荷载；立柱应无悬空；5）扫地杆、水平拉杆、剪刀撑、连墙件等设置应符合规定，固定可靠；6）安装后的扣件螺栓扭紧力矩应达到40KN。m65KN.m.抽检数量应符合规范要求;7）水平扣件接头与立杆连接盘的插销应击紧至所需插入深度的标志刻度；8）上碗扣应锁紧；9）安全网和各种安全防护设施应符合要求.6。5。3 模板支撑架使用应符合下列规定:1 模板支撑系统在使用过程中,立柱底部不得松动悬空,不得任意拆除任何杆件，不得松动扣件，也不得用作缆风绳的拉接;2 当模板支撑架基础或相邻处有设备基础、管沟时，在支架使用期间中不得开挖,否则必须采取加固措施；3 施工中应避免对模板支撑架产生偏心、振动和冲击作用;4 混凝土浇筑应符合专项施工方案要求,并确保支撑系统受力均匀。混凝土浇筑过程中,应均匀浇捣，不得超高堆置，不得采用使支模架产生偏心荷载的混凝土浇筑顺序;作业层上的施工荷载应符合设计要求，不得超载;采用泵送混凝土时,应随浇捣随平整，混凝土不得堆积在泵送管路出口处;5 模板支撑架高度超过4米时，柱、墙板与梁板混凝土应发二次浇筑。柱、墙板混凝土达到设计强度75以上方可浇筑梁板混凝土;6 支撑系统搭设、拆除及混凝土浇筑过程中,应设专人负责安全检查。发现险情，应立即停止施工并采取应急措施，排除险情后，方可继续施工。6。6 监测6。6。1 模板支撑架应按有关规定编制监测方案。监测方案应包括测点布置、监测方法、监测人员及主要仪器设备、监测频率和监测报警值等内容。6.6。2 监测的内容应包括支撑结构的位移监测和内力监测。6.6.7 监测项目的监测频率庆根据支撑结构规模、周边环境、自然条件、施工阶段等因素确定。位移监测频率不庆少于每日1次，内力监测频率不应少于2小时1次.监测数据变化量较大或速率加快时,应提高监测频率。6。6.9 监测报警值应采用监测项目的累积变化量和变化速率值进行控制，并应满足下表的规定。监测指标限值内力设计计算值近3次计数平均1.5倍位移水平位移量：H/300近3次计数平均1。5倍三、不同类型模板支撑架相关标准条文比较扣件式钢管支架：具有搭设灵活性，适应性强。立杆间距、步距通常难以迗到方案的要求.扣件质量不过关,拧紧力矩难以保证。定型化钢管支架:标准化、模数化。立杆纵横间距、步距在搭设时不易发生偏差。架体布置上有一定难度,特别是遇到不规则平面布置的结构时，通常需要辅助扣件式钢管进行搭设。立杆间距可适当放大,不必拘泥于900的限制。特别是重型门式支架(立杆57)，盘扣式钢管支架（立杆Q345）。搭设相对简便。1。关于构件规格的规定扣件式 JGJ13020103。1。2脚手架钢管宜采用48。33.6mm的钢管。扣件式DB33/1035-20063。1。2模板支架的钢管宜采用标准规格483.5mm的钢管，壁厚不得小于3。0mm。材质Q235。修订版改为：模板支架宜采用48。33.6mm的钢管，壁厚不得小于3.24mm；也可采用483。5mm的钢管，壁厚不得小于3。0mm。同一模板支架应采用同一规格的钢管。盘扣式 JGJ231-2010钢管483.2mm，壁厚允许偏差为正负0。1。立杆材质Q345A,水平杆和斜杆Q235A。立杆盘扣节点间距按0。5米模数设置;横杆长度按0。3米的模数设置。碗扣式JGJ166-2008碗扣式钢管脚手架钢管的规格应为483.5，钢管壁厚偏差0.25,无负偏差。材质Q235A。立杆碗扣节点间距按0.6米模数设置；横杆长度按0.3米的模数设置。门式JGJ1282010标准门架：立杆422.5mm，宽度1200,高度1900(900、1200、1500、1700）。材质Q235。重型门架:572.5mm，宽度1,000，高度1900（1700、1350）.2。关于搭设高度的规定扣件式 JGJ13020106.8。2 满堂脚手架搭设高度不宜超过36m.6.9。1 满堂支撑架搭设高度不宜超过30m。盘扣式 JGJ23120106.1。124m.插槽式 DB33/111720156。0.124m。门式JGJ128 JGJ23120106。11。224m.临时支撑结构 JGJ300-20135。1。1框架式支撑结构40m。桁架式支撑结构50m。3。关于高宽比的规定扣件式 JGJ13020106。8。6高宽比3，满堂脚手架，满堂支撑架由附表2。5。扣件式DB33/1035-20066.4。42。5（修订版改为“模板支架的整体高宽比不应大于5，当大于3时应采取加强措施。）盘扣式 JGJ23120106。1.4长条状独立高支模架，高宽比宜3.插槽式 DB33/111720156。0.2不宜大于3，不应大于5。当3时,应采取加强措施.碗扣式JGJ166-20086。2。52。门式JGJ12820106。11.4。临时支撑结构 JGJ300-20135。1。8当高宽比3时,且四周无可靠连接时，应对称设置 缆风绳或其他防倾覆措施.4。关于立杆间距的规定扣件式DB33/1035-20066。2.1立杆的纵横距离不应大于1200.超限支模架不应大于900。门式JGJ12820106。11。1门架的跨距与间距应根据支架的高度、荷载由计算和构造要求确定，门架的跨距不宜超过1。5m，门架的净间距不宜超过1.2m。5。关于步距的规定扣件式DB33/103520066.1.6 模板支撑架步距应满足设计要求，且不应大于1。8m。修订版增加“超限模板支架的步距不应大于1.5m”。盘扣式 JGJ231-20106。1。3 当搭设高度不超过8米的满堂模板支架时,步距不宜超过1。5米;当搭设高度超过8米的模板支架时，步距不得大于1.5米。6.1.6 高大模板支架最顶层的水平杆步距缩小一个盘扣的间距。6.关于扫地杆的规定扣件式 JGJ130-2010纵向应采用直角扣件固定在距钢管底200mm处的立杆上；横向固定在紧靠纵向扫地杆下方的立杆上。盘扣式 JGJ231-20106.1。7距地面高度应550mm.插槽式DB33/111720156。0.7距地面高度应550mm。碗扣式JGJ166-20086.2。1350mm。门式JGJ128-20106。3。4200mm。临时支撑结构 JGJ30020135。1。4扣件式扫地杆200mm。碗扣式350mm.盘扣式550mm。7.关于立杆上端可调托撑伸出顶层水平长度等规定扣件式 JGJ13020106.9。10.5m,6.9。6 可调底座、可调托撑螺杆伸出长度宜300mm,插入立杆150mm。扣件式 DB33/10352006顶托自由高度控制在300;顶托、底座的螺杆伸出长度控制在200。盘扣式 JGJ231-20106。10。65m，可调托撑螺杆外露长度400mm，插入钢管150mm。(强条）6。1。7 可调底座调节丝杆外露长度应300mm.插槽式 DB33/11172015同上。碗扣式JGJ166-20086.2。10。7m。门式JGJ128-20106.2。7 可调底座和可调托座的调节螺杆直径不应小于35mm，可调底座的调节螺杆伸出长度不应大于200mm.临时支撑结构 JGJ30020135。1。5 0。5m,可调托撑螺杆伸出长度300mm，插入钢管150mm.8.关于立杆接头的规定扣件式JGJ13020106.8。3立杆接长接头必须采用对接扣件连接.扣件式DB33/103520066.1。7立杆接长除顶步可采用搭接外,其余各步接头必须采用对接扣件连接.对接、搭接应符合下列规定：1 立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内。2 搭接长度不应小于1m，应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm.6.2。8 立杆接长时，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3.盘扣式JGJ23120107。4。4 立杆应通过立杆连接套管连接,在同一水平高度内相邻接头宜错开,错开高度75mm.8m以上高支模错开高度500mm。临时支撑结构JGJ30020135。1.3 起步立杆宜不同长度交错布置。9.关于支模架拉结节点设置的规定扣件式JGJ13020106。9.7 当满堂支撑架高宽比大于2或2。5时，在支架的四周和中部与结构柱刚性连接，连墙件水平间距应为6m9m,竖向间距应为2m3m。在无结构柱部位应采取预埋钢管等措施与建筑结构进行刚性连接。连墙件离主节点的距离300以内(脚手架)。盘扣式JGJ23120106。1。8 宜与周围建筑结构可靠连接。临时支撑结构 JGJ30020135.1。6 与既有结构可靠连接.竖向间隔不超2步，水平间隔不超8m，与主节点间距300mm。遇柱时，抱柱连接.10.关于剪刀撑设置的规定扣件式 JGJ130-20106.9.3满堂支撑架应根据架体类型设置剪刀撑，普通型和加强型结合插图阐述,复杂，不易理解。其中提到对超限支模架,扫地杆的设置层应设置水平剪刀撑.扣件式DB33/103520066.3。17模板支架高度超过4m应按下列规定设置剪刀撑：1）模板支架四周满布竖向剪刀撑，中间每隔四排立杆设置一道纵、横向竖向剪刀撑，由底至顶连续设置；2）模板支架四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑.修订版增加了3）模板支架搭设高度超过8m时，扫地杆层应设置水平剪刀撑。盘扣式JGJ23120106。1。3 模板支架的斜杆或剪刀撑设置应符合下列要求：1 当搭设高度不超过8米的满堂模板支架时，步距不宜超过1.5米，支架架体四周外立面向内的第一跨每层均应设置竖向斜杆架体整体底层以及顶层均应设置竖向斜杆，并应在架体内部区域每隔5跨由底至顶纵、横向均设置竖向斜杆或采用扣件钢管搭设的剪刀撑.当满堂模板支架架体高度不超过4个步距时，可不设置顶层水平斜杆；当架体高度超过4个步距时,应设置顶层水平斜杆或扣件钢管水平剪刀撑.2 当搭设高度超过8米的模板支架时,竖向斜杆应满布设置，水平杆的步距不得大于1.5米，沿高度每隔46个标准步距应设置水平层斜杆或扣件钢管剪刀撑.周边有结构物时,宜与周边结构形成可靠拉结.3 当模板支架搭设成无侧向拉结的独立塔状支架时,架体每个侧面每步距均应设竖向斜杆。当有防扭要求时,在顶层及每隔34个步距应增设水平层斜杆或钢管水平剪刀撑。碗扣式JGJ166-20086。2。2 模板支撑架斜杆设置应符合下列要求：1。当立杆间距大于1。5米时，应在拐角处设置通高专用斜杆，中间每排每列应设置通高八字形斜杆或剪刀撑;2。当立杆间距小于或等于1。5米时,模板支撑架四周从底到顶连续设置竖向剪刀撑;中间纵、横向由底至顶连续设置竖向剪刀撑,其间距应小于或等于4.5米；3.剪刀撑的斜杆与地面夹角应在4560度之间,斜杆应每步与立杆连接.6.2.3当模板支撑架高度大于4。8米时，顶端和底部必须设置水平剪刀撑,中间水平剪刀设置间距应小于或等于4。8米。门式JGJ128-20106。11。111 在支架的外侧周边及内部纵横向每隔6m8m，应由底至顶设置连续竖向剪刀撑；2 搭设高度8m及以下时，在顶层应设置连续的水平剪刀撑;搭设高度超过8m时，在顶层和竖向每隔4步及以下应设置连续的水平剪刀撑；3 水平剪刀撑宜在竖向剪刀撑斜杆交叉层设置。6.9。3 满堂支撑架应根据架体的类型设置剪刀撑，并应符合下列规定：1 普通型：1)在架体外侧周边及内部纵、横向每58，应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为58。2）在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑。当支撑高度超过8,或施工总荷载大于15kN/2，或集中线荷载大于20kN/的支撑架，扫地杆的设置层应设置水平剪刀撑。水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过8。2 加强型：1)当立杆纵、横间距为0。9m0.9m1。2 m1。2m时，在架体外侧周边及内部纵、横向每4跨（且不大于5m),应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为4跨.2）当立杆纵、横间距为0。6m0。6m0.9 m0.9m（含0.6m0.6m,0。9 m0.9m）时，在架体外侧周边及内部纵、横向每5跨（且不小于3m）,应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为5跨。3）当立杆纵、横间距为0.4m0。4m0。6 m0。6m(含0。4m0。4m）时,在架体外侧周边及内部纵、横向每3m3。2m应由底至顶设置连续竖向剪刀撑,剪刀撑宽度应为3m3。2m。4）在竖向剪刀撑顶部交点平面应设置水平剪刀撑。扫地杆的设置层水平剪刀撑的设置应符合6.9.3条第1 款第2项的规定，水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过6m，剪刀撑宽度应为3m5m。定型化支架无专用斜杆时的剪刀撑做法对于盘扣式、键槽式、碗扣式等没有专用斜杆的高大支模架，必须参照省标同DB33/1035-2006，按如下要求设置剪刀撑:1）模板支撑架四周应满布竖向剪刀撑，中间每隔四排立杆设置一道纵、横向竖向剪刀撑，由底至顶连续设置；每道剪刀撑宽度不应小于4跨，且不应小于6米,剪刀撑斜杆与地面倾角宜为4560度.2）模板支撑架四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。扫地杆设置层的平面内应设置连续封闭水平剪刀撑。四、承插型、门式模板支撑架施工要点1.关于梁底立杆和连接横杆大梁底增加立杆时，应采用同类型立杆,通过定长短横杆（如300）进行梁底立杆之间，及与梁侧立杆进行连接。梁底立杆钢管扣件式不应通过扣件与梁侧立杆连接（属于混搭）。2。立杆模数不匹配的做法立杆间距全部按照定型模数（300、600、900、1200)排布时,模数不匹配时,在板的位置设置“调节跨”。1.“调节跨设置在板下较好，荷载较小部位。2。用普通扣件钢管每步拉结成整体,水平杆向两端延伸至少扣接2根定型支架的立杆。梁底顶托传力时，梁底立杆是不到板底的,这时也就没有所谓的“梁侧立杆”。3。梁侧板端空档做法梁侧板下方木（或钢管主楞）不得悬挑太长,可以增加普通扣件式钢管加顶托支撑，并用纵横向钢管与定型化支模架拉结.4.梁板立杆共用做法盘扣架双槽钢横梁键槽架型钢横梁小梁可用双槽钢横梁方式，盘扣连接盘直接传力给立杆.型钢横梁、连接节点等抗剪都要进行验算。大梁还是应该顶托直接传力。5。高低差时做法水平杆拉通，调节到同一水平线。通过调节可调底座高度，使立杆连接节点(盘扣连接盘、键槽托座、轮扣节点等）在同一水平线上，水平杆可以拉通连接。6.斜坡支模架做法斜坡支模架底部应采用扣件式钢管拉结（沿坡度纵向，及横向水平杆)。中间立杆节点、横杆尽量拉通在同一水平面.立杆底部垫平和防滑措施:立杆底座下长条楔形垫木垫平，留混凝土小平台“窝整平。预埋(后置）短钢筋(或膨胀螺丝）防滑.7。斜屋面支模架做法1.斜屋面底部顶托下方用扣件式钢管斜向拉结.2。斜坡高度范围内水平杆步距适当加密。3。剪刀撑适当加密以抵抗斜屋面水平推力。4.均衡对称浇筑混凝土.8.顶托内托梁（钢管、方木、型钢等）锁定做法单根钢管托梁，可采用有圆口的顶托（如右图所示）。除填塞楔木固定外，可交替旋转顶托托座，起到固定托梁的作用。9.后浇带部位支模架做法后浇带部位的支模架独立搭设，底部用槽钢横跨下部后浇带，立杆立在槽钢上,其它支模架拆除时后浇带支模架不拆除。超高结构的后浇带浇筑时，一般独立支模体系的高宽比都太大，超高结构的后浇带浇筑时,一般独立支模体系的高宽比都太大,应采取加强侧向稳定的措施。 10.门式钢管支架 普通门架 高支模架应优先采用立杆直径为572.5mm、单榀门架容许荷载为75KN的重型门式支架. 门架代号 WH1980（1780、1430)100 门架几何尺寸（mm) h 1900（1700、1350） h 0 1550（1350、1000) b 1000 b 0 600 杆件外径壁厚(mm） 1 外径57mm、壁厚2。5mm 门架重量（kg） 2 外径26.8mm、壁厚2。25mm WH1980：25kg 3 外径48mm、壁厚2。5mm WH1780：23kg 4 外径26.8mm、壁厚2。25mm WH1430：18kg 大梁门架支模的二种形式 五、支模架事故案例分析 1云南省文山州职教园区学生活动中心“29”事故 2015年2月9日14时许，文山州职教园区学生活动中心在建工程施工过程中发生一起坍塌事故，造成8人死亡,7人受伤。 直接原因： 支撑架架体搭设不规范,架体构造存在严重缺陷;支撑架的强度、稳定性等未经计算验证；支撑架安装存在违规现象（施工方案未经论证,施工成果未经验收）；钢管、托撑存在质量问题;混凝土构件浇筑顺序、浇筑方式存在错误等，导致支撑架局部荷载过大、受力偏心，浇筑区域的支撑架出现强度、稳定性破坏，从而引发支撑架整体坍塌。 间接原因: 1。顺佰泰建筑公司（项目施工单位） 在该工程项目施工管理过程中：违反基本建设程序,未按照国家相关法律法规办理合法施工手续，即先行开工建设；无视和拒绝执行建设行政主管部门和监理单位的下发的停工指令通知施工;未编制危险性较大分部分项工程施工专项方案，未组织专家论证，擅自组织高支模施工；高支模搭建结束后，未经相关方工程技术人员验收签字，即组织进行后续工序的施工；浇筑混凝土时，框架柱与梁、板一起浇筑，框架柱混凝土未达到相应强度,不能提供有效的侧向支撑；安全生产主体责任不落实,未建立危险性较大分部分项工程安全管理制度,未向从业人员告知作业场所和工作岗位存在的危险因素，没有开展 “三级安全教育培训，管理人员和从业人员的安全意识淡薄,管理人员违章、违规指挥，从业人员冒险作业。 2.永通房地产公司(项目业主单位）: 企业安全管理机构不健全，主体责任不落实，未认真履行项目建设业主方安全监管职责，安全管理不到位. 3。云南监协监理公司（监理单位）： 在实施监理的过程中,发现施工单位未按规定进行高支模施工专项方案论证,未对高大模板搭建工程进行验收签字,虽对施工单位下发停工指令，但施工单位拒不停止施工，监理单位未采取有效措施进一步制止其施工,也未及时向当地建设行政主管部门(州住建局）报告. 4。州教投公司(项目建设管理单位): 安全管理不到位，未认真督促永通房地产公司履行项目建设业主方的安全监管职责，未有效制止施工单位（顺佰泰建筑公司）违规违章施工。 5。州住建局(建设项目行政监管部门）： 在该项目施工监管过程中，安监站虽然进行了7次检查，对项目业主和施工单位违法违规施工下发了两次停工通知书并实施了行政处罚。但是，顺佰泰建筑公司仍然没有停工整改，屡次拒绝执行安全监管停工指令通知违法违规组织施工，州住建局未采取有效措施制止其违法施工行为。 事故性质： 此事故属较大生产安全责任事故. (一）建议依法给予经济处罚的事故责任单位(4个） 1。顺佰泰建筑公司(项目施工单位），建议安监部门依据中华人民共和国安全生产法第一百零九条第二项的规定，对该公司依法给予90万元人民币的罚款。建议上报相关资质证照颁发管理机关依法撤销企业安全生产许可证、企业资质证书. 2.云南监协监理公司（项目施工监理单位)，建议对该公司依法给予60万元人民币的罚款.建议住建主管部门依法对监协监理公司及负责人刘波、总监理工程师普学金、监理员胡仁再三人相关资质进行降级处理. 3。永通房地产公司（项目建设单位）,建议对该公司依法给予80万元人民币的罚款。 4.州教投公司（项目建设管理单位），建议对该公司依法给予50万元人民币的罚款。 （二）建议依法追究刑事责任的人员（5人) 1。张廷合,男，顺佰泰建筑公司法人代表，该公司安全生产第一责任人，该公司安全生产第一责任人，没有认真履行安全生产第一责任人的职责，未严格按照国家法律法规及技术规范的要求组织施工，在明知高支模专项施工方案未经专家论证通过、监理未签字同意、存在事故隐患的情况下，擅自决定对学生活动中心舞台屋面板进行浇筑，并且不在施工现场，又未安排领导带班，对此次事故的发生负有主要领导责任,涉嫌犯罪,建议移送司法机关依照刑法的规定追究刑事责任；处4万元罚款。 2、张怀龙，男,顺佰泰建筑公司项目经理,在该工程项目施工管理过程中，没有认真履行安全管理职责，无视建设行政主管部门和监理单位下发的停工通知要求, 未严格按照国家法律法规及技术规范的要求组织施工，在知道高支模专项施工方案未经专家论证通过、监理未签字同意、存在事故隐患的情况下，擅离工作岗位,任由下属人员违规违章擅自进行混凝土浇灌,对此次事故的发生负有直接领导责任，涉嫌犯罪,建议移送司法机关依照刑法的规定追究刑事责任. 3。胡清玻，男，顺佰泰建筑公司技术负责人,在该工程项目施工过程中，未履行技术负责人的安全管理职责,未严格按照国家法律法规及技术规范的要求编制专项施工方案，明知自己编制的高支模专项施工方案未经专家论证通过、存在事故隐患的情况下,未制止项目施工。对此次事故的发生负有直接责任,涉嫌犯罪，建议移送司法机关依照刑法的规定追究刑事责任. 4。谭廷龙，男，顺佰泰建筑公司人员，该项目施工管理人员（施工员）,在文山州职教园区学生活动中心建设项目施工管理过程中，未认真落实安全生产责任制度和安全教育培训制度，未向从业人员告知作业场所和工作岗位存在的危险因素，无视建设行政主管部门和监理单位下发的停工通知要求，在知道高支模专项施工方案未经专家论证通过、监理未签字同意、存在事故隐患的情况下，没有采取有效措施阻止施工行为,反而执行错误的施工决定，违规违章指挥混凝土浇灌作业,对此次事故的发生负有直接责任，涉嫌犯罪，建议移送司法机关依照刑法的规定追究刑事责任。 5。张奇，男，顺佰泰建筑公司安全员，该项目施工专职安全员，在该项目施工管理过程中，履行安全员职责不到位，无视建设行政主管部门和监理单位的下发的停工通知要求, 在知道高支模专项施工方案未经专家论证通过、监理未签字同意、存在事故隐患的情况下，没有采取有效措施阻止违规施工行为，没有尽到安全员的职责，对此次事故的发生负有直接责任，涉嫌犯罪,建议移送司法机关依照刑法的规定追究刑事责任. （三)建议给予经济处罚的事故责任人（9人） 1。张怀林（永通房地产公司总经理）,建议州安监部门依据云南省安全生产条例第五十四条的规定，对其处4万元罚款。 2。刘家旺（永通房地产公司副总经理），处2万元罚款。 3。张廷单(顺佰泰建筑公司项目副经理），处2万元罚款. 4。刘 波（监协监理公司文山分公司负责人），处3万元罚款. 5。普学金(监协监理公司文山分公司安全总监），处2万元罚款。 6.胡仁再(监协监理公司文山分公司安全监理员)，处2万元罚款. 7。李士锋(顺佰泰建筑公司项
