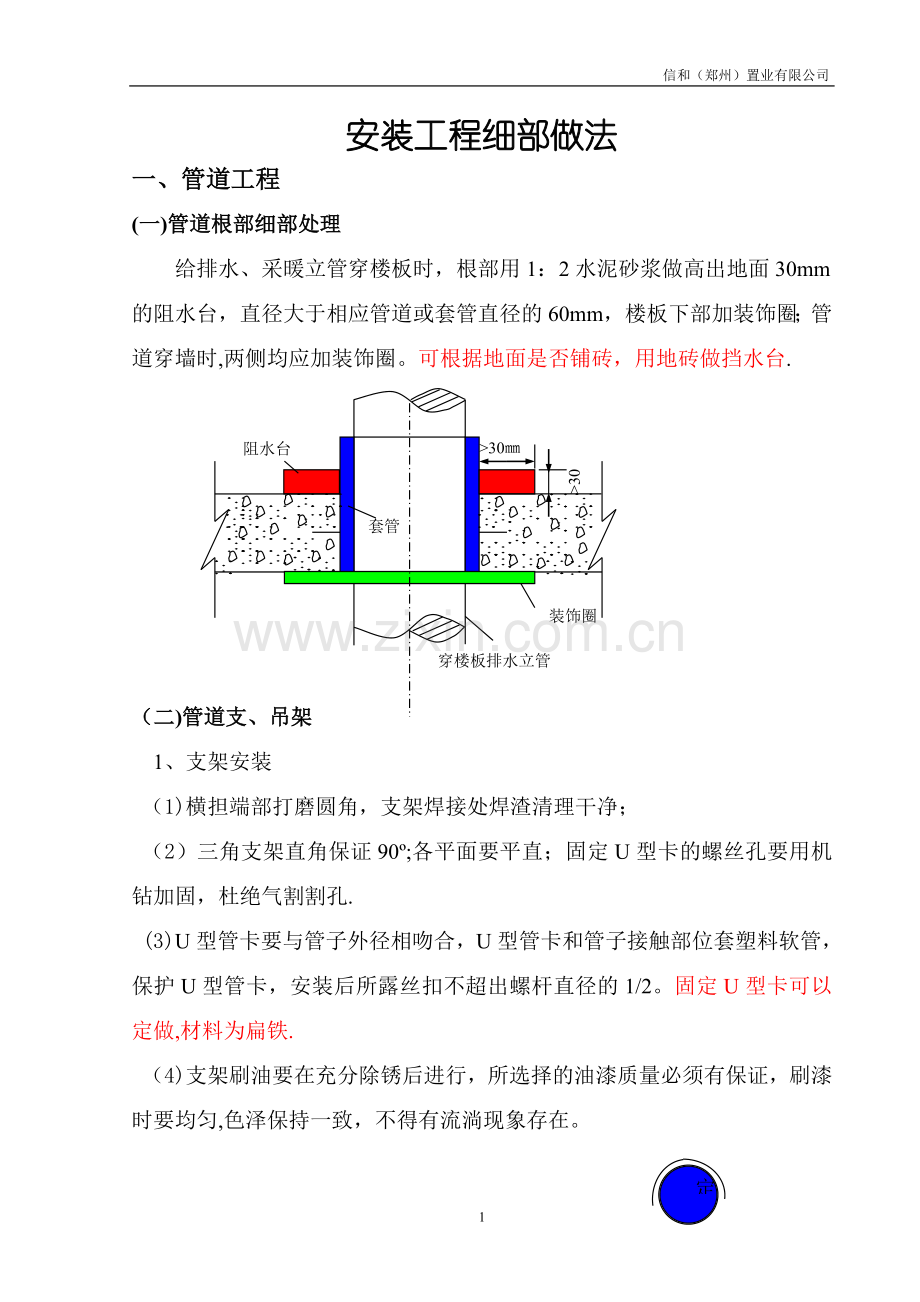

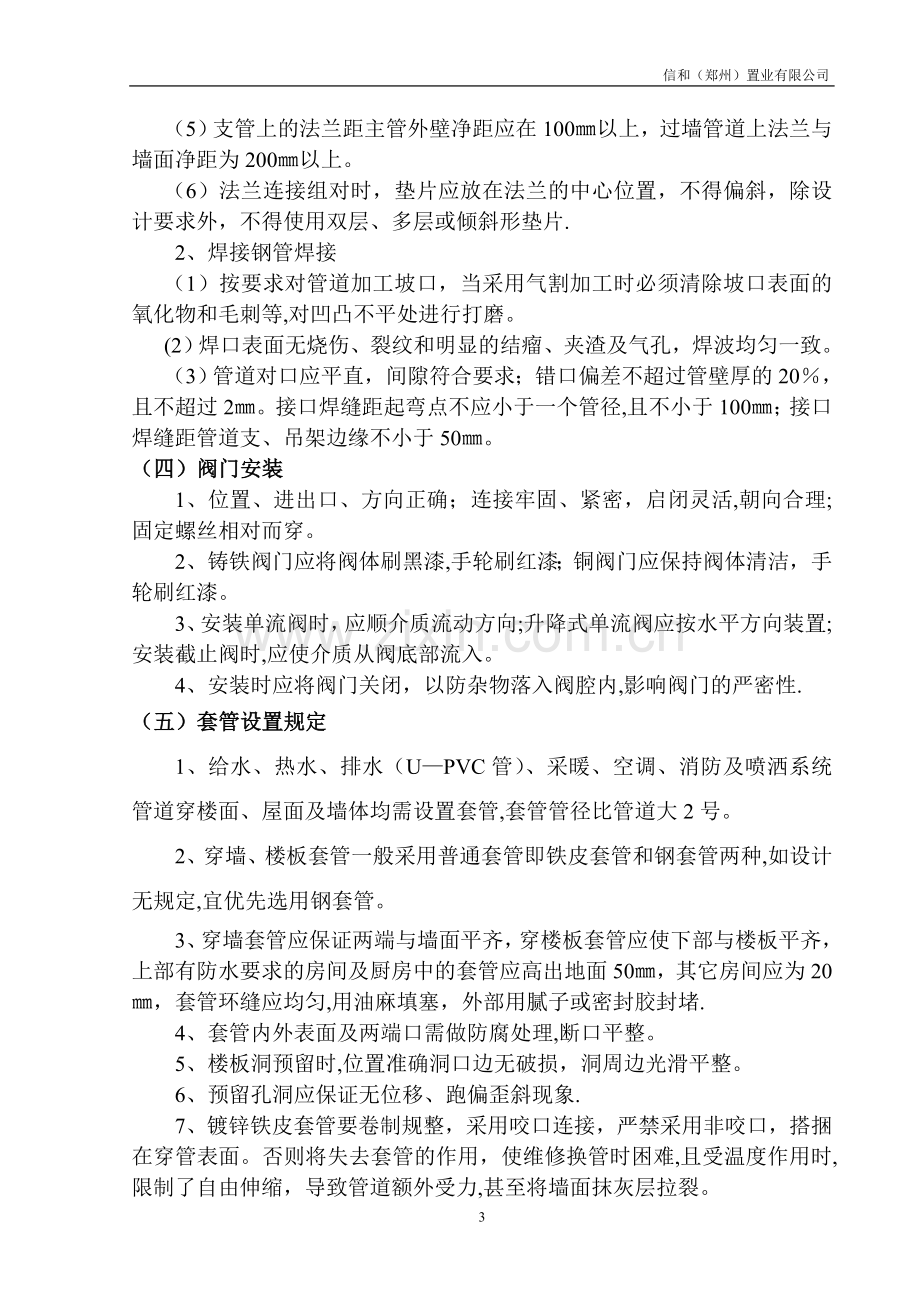

信和（郑州）置业有限公司安装工程细部做法一、管道工程(一)管道根部细部处理给排水、采暖立管穿楼板时，根部用1：2水泥砂浆做高出地面30mm的阻水台，直径大于相应管道或套管直径的60mm，楼板下部加装饰圈；管道穿墙时,两侧均应加装饰圈。可根据地面是否铺砖，用地砖做挡水台.3030阻水台套管装饰圈穿楼板排水立管（二)管道支、吊架1、支架安装（1)横担端部打磨圆角，支架焊接处焊渣清理干净；（2）三角支架直角保证90;各平面要平直；固定U型卡的螺丝孔要用机钻加固，杜绝气割割孔.(3)U型管卡要与管子外径相吻合，U型管卡和管子接触部位套塑料软管，保护U型管卡，安装后所露丝扣不超出螺杆直径的1/2。固定U型卡可以定做,材料为扁铁.（4)支架刷油要在充分除锈后进行，所选择的油漆质量必须有保证，刷漆时要均匀,色泽保持一致，不得有流淌现象存在。 定U型卡扁铁制作90打磨圆角露出丝扣为螺杆直径的1/2打磨圆角（2）吊架安装管道吊架全部采用可调节型吊架，这样可避免因吊架长短不一致，造成管道水平度不符合要求,吊杆外套PVC管进行装饰,或刷漆，颜色与环境一致。如图：圆钢扁铁或圆钢带帽螺栓膨胀螺栓槽钢（可调节型吊架示意图）（三)管道连接1、钢管法兰连接(1）对接平行、紧密，与管子中心线垂直，双面施焊，法兰螺栓应长短一致，朝向相同,螺栓露出螺母直径的一半。(2）法兰连接螺栓紧固时，按对角均匀施加扭力,分三次进行;第一次，按对称跨中法，拧紧程度为70;第二次，间隔法，拧紧程度为90%；第三次,按顺序法，拧紧程度为100.(3)法兰不得直接焊在弯管或弯头上，一般至少连接长度100以上的直线段.（4）法兰与法兰连接应保证垂直度或水平度，使其自然吻合，以免管道或设备产生额外受力。（5）支管上的法兰距主管外壁净距应在100以上，过墙管道上法兰与墙面净距为200以上。（6）法兰连接组对时，垫片应放在法兰的中心位置，不得偏斜，除设计要求外，不得使用双层、多层或倾斜形垫片.2、焊接钢管焊接（1）按要求对管道加工坡口，当采用气割加工时必须清除坡口表面的氧化物和毛刺等,对凹凸不平处进行打磨。(2）焊口表面无烧伤、裂纹和明显的结瘤、夹渣及气孔，焊波均匀一致。（3）管道对口应平直，间隙符合要求；错口偏差不超过管壁厚的20，且不超过2。接口焊缝距起弯点不应小于一个管径,且不小于100；接口焊缝距管道支、吊架边缘不小于50。（四）阀门安装1、位置、进出口、方向正确；连接牢固、紧密，启闭灵活,朝向合理;固定螺丝相对而穿。2、铸铁阀门应将阀体刷黑漆,手轮刷红漆；铜阀门应保持阀体清洁，手轮刷红漆。3、安装单流阀时，应顺介质流动方向;升降式单流阀应按水平方向装置;安装截止阀时,应使介质从阀底部流入。4、安装时应将阀门关闭，以防杂物落入阀腔内,影响阀门的严密性.（五）套管设置规定1、给水、热水、排水（UPVC管）、采暖、空调、消防及喷洒系统管道穿楼面、屋面及墙体均需设置套管,套管管径比管道大2号。2、穿墙、楼板套管一般采用普通套管即铁皮套管和钢套管两种,如设计无规定,宜优先选用钢套管。3、穿墙套管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的房间及厨房中的套管应高出地面50，其它房间应为20，套管环缝应均匀,用油麻填塞，外部用腻子或密封胶封堵.4、套管内外表面及两端口需做防腐处理,断口平整。5、楼板洞预留时,位置准确洞口边无破损，洞周边光滑平整。6、预留孔洞应保证无位移、跑偏歪斜现象.7、镀锌铁皮套管要卷制规整，采用咬口连接，严禁采用非咬口，搭捆在穿管表面。否则将失去套管的作用，使维修换管时困难,且受温度作用时,限制了自由伸缩，导致管道额外受力,甚至将墙面抹灰层拉裂。8、预埋套管不得与结构钢筋焊在一起，应用附加钢筋固定。9、管道穿墙套管发生露出墙面或长度不足在施工中相当普遍，主要由于砌墙及抹灰有偏差，使墙体厚度不一致，而套管长度却是按设计墙厚（砌体厚加两个抹灰层厚)下料的。为解决这个问题，可采用将穿墙套管锯成两节,其总长度比设计墙厚短1020，在土建刷白前将其固定,并确保管与套管四周的缝隙均匀。（六)成排管道安装明装管道成排安装时,直线部分互相平行，间距均匀.曲线部分,当管道水平或垂直并行时,应于直线部分保持等距；当管道水平上下并行时，曲率半径应相等。(七）卫生器具安装1、卫生器具的固定件应采用预埋件和膨胀螺栓，凡是固定卫生器具的螺母，垫圈均应使用橡胶垫，膨胀螺栓只限于混凝土板、墙，轻质隔墙不得使用.2、坐便器地脚螺栓不得小于M6,螺母下面须用平光垫和橡胶垫（3mm），螺栓外露螺母长度应为螺栓直径的一半，外露螺栓用塑料盖母保护。3、器具下水管与排水管连接处应用油麻和密封胶或玻璃胶封严。4、浴盆的排水口应设置检修门。不带裙边的浴盆应在侧面设置检修门；带裙边的浴盆应在管井侧面或楼板预留检修门.浴盆的周边与墙面接触部位应用玻璃胶封严.5、地漏水封深度不得小于50mm，地漏箅子顶面应低于设置处5mm，扣碗安装位置正确。 （八)管道保温屋面给水管道的材料品种，保温层厚度应符合设计要求，保温层应粘贴紧密，表面平整，圆弧均匀，无环形断裂。保护层的做法，对采用铁皮或铝皮保护层时,纵缝搭口应朝下,铁（铝）皮的搭接长度为30mm,要求圆弧均匀,表面平整；对采用石棉水泥或麻刀石灰保护层时，其厚度不小于10mm，要求圆弧均匀,表面光滑，并做出介质流向标识。（九）透气帽：加锥形罩（镀锌或不锈钢）进行装饰。蘑菇型的通气管是安装技术与艺术的结合。通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。（十)、落水管：落水管下部用砼做支墩,并粉刷后刷油漆，油漆的颜色应与现场建筑物保持整体协调美观.下部安装450弯头，排水管出墙面，用石材拼成六角形装饰圈。挡水簸箕内增加过水板，可防止落水的飞溅。砼支墩的具体做法见下图.落水管外墙2200mm45弯头（十一）管道安装后，易污染处缠塑料膜保护。二、通风部分1、 露的风管吊架的吊筋除锈刷漆后套白色PVC管，缝隙用白色橡胶泥封堵。塑料装饰圈风管3050mm3050mmPVC管角钢或槽角楼板露出丝扣23丝2、 吊架的吊筋伸出螺母23扣丝，横担两端伸出长度相等,且横担的朝向一致.3、 通风管道安装后，易污染处盖塑料膜保护。4、 玻璃钢风管法兰钻螺栓孔时，最后易造成孔四周掉块，为避免这种现象，钻孔时可在施钻的另一侧用木方顶牢固。三、电气工程1、明敷钢管固定时采用带底座卡子（俗称马鞍卡），确保管道进盒时可垂直进入，不需煨弯。2、避雷带及接地引下线（1）避雷针(带）及引下线，在敷设前应先矫正，避雷针端应磨成尖端,避雷带在直线段上不应有高低起伏及弯曲现象，转角处应弯成圆弧形。避雷针（带）与引下线之间的连接应采用焊接,建筑物上的防雷设施采用多根引下线时，宜在各引下线距地面的1.51.8处设置断线卡,断线卡应加保护盖板,且盖板上用白底黑字做出接地标识。（2）避雷带的搭接焊接处应用磨光机修磨平整、光滑；支撑圆钢根部做装饰处理。（3）室内明敷的接地线表面应涂以15100宽度相等的绿色漆和黄色漆相间的条纹，其标志明显。（4)丝扣连接的明配镀锌管的接地跨接、成排电气配管接地跨接应用黄绿线压接到专用接地卡中，接地卡高度应一致，跨接线布排整齐。（5）设备外壳接地柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端之间应用裸编织铜线连接，且有标识。电动机、及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）.（6)电缆桥架跨接金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于42;镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。3、照明配电箱安装线色正确,布线整齐，绑扎牢固，箱内配线加标识、外部回路标识编号采用微机刻版，粘贴整齐.4、开关、插座、灯具等器具的安装应结合土建饰面材料的排版情况，合理布置，做到美观大方.块料面层开 关面 板块料面层 块料面层开 关面 板 图1 图2块料面层块料面层开 关面 板块料面层开 关面 板 图3 图45、电箱电气管较多，其并排敷设进箱要保证管子平整，间距均匀，配电箱开孔采用开孔器开孔，孔洞圆滑平整,一管一孔，不可开长孔。9、 灯具安装必须牢固，通长走廊的灯具安装时必须拉通线，较大的房间灯具安装时,要根据房间的布局，有条格分块的吊顶时，要安装在分块的中心位置.安装吊链日光灯时，吊链长度必须保持一致。吊链要垂直，不允许呈八字形。四：工程实例细部做法：景观灯安装：出屋面线管屋面管道支架 管道法兰连接及标识管道与地面根部止水台的做法管道顶部细部处理管道固定支架U型卡裸露丝头处的装饰管道转弯处吊架的做法阀 门 标 识灯具吊筋根部不锈钢盒装饰并列电气管接地跨接线接法配电箱内电线标识配电箱接线整齐、线色正确、绑扎牢固金属电缆桥架接地跨接(编织软铜线)电气并列明配管转弯处做法电气明配接线盒接地跨接线做法电气明配管马鞍卡做法变配电室及设备间明敷接地线表面应涂15100宽度相等的绿色漆和黄色漆相间的条纹。屋面避雷带的搭接及焊接后处理母线穿越楼板处的防火封堵桥架穿越楼板处采用大理石收口，桥架内采用防火泥封堵五、产品保护（1)、配电箱：配电箱安装完毕后，将三合板切块封闭配电箱外壳。（2)、管道、设备：管道安装完后，用稻草绳包扎管道,包用塑料膜缠绕。设备用旧包装箱封盖.(3)、大便器:大便器口加活塞封口，袋装锯沫填实大便器，并用麻袋覆盖。(4)、对土建地面、墙面保护：土建地面做好后，施工面附近纸板覆盖.支架、梯子脚包扎.刷漆时应用纸板覆盖地面和隔挡墙面.（5）安装好的管道不得用作吊拉负荷及作支撑，也不得蹬踩。(6）搬运材料、机具及施焊时，要有具体防护措施，不得将已做好的墙面和地面弄脏、砸坏。（7）管道安装好后,应将阀门的手轮卸下,保管好，竣工时统一安装。（8）消防系统施工完毕后,各部位的设备部件要保护措施，防止碰动跑水，损坏装修成品。(9）报警阀配件、消火栓箱内附件，各部位的仪表等均应加强管理,防止丢失和损坏。9
