水利水电工程

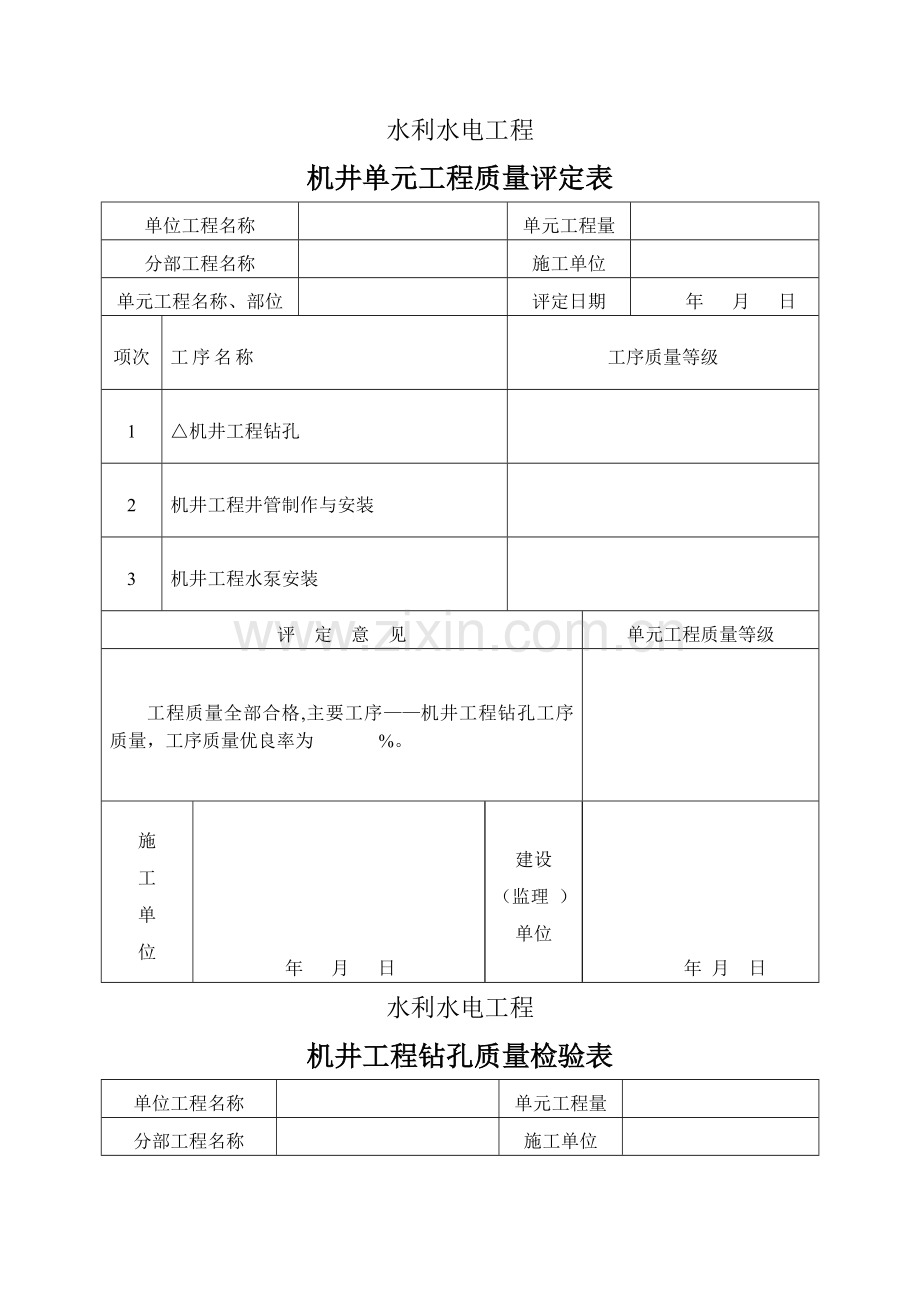

机井单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
工 序 名 称
工序质量等级
1
△机井工程钻孔

2
机井工程井管制作与安装

3
机井工程水泵安装

评 定 意 见
单元工程质量等级
工程质量全部合格,主要工序——机井工程钻孔工序质量，工序质量优良率为 %。

施
工
单
位
年 月 日
建设
（监理 ）
单位
年 月 日
水利水电工程
机井工程钻孔质量检验表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检查项目
质量标准
检验纪录
1
孔位偏差
小于1/6孔径

2
△孔径偏差
不小于设计孔径20mm

3
孔斜度
1-—2°

4
△孔深
设计值

5
护壁水压
大于3m水头

6
泥浆密度
1。1~1.2

7
泥浆粘度
砾石、粗砂、中砂含水层为18～22S细砂、粉砂含水量为11～18S

8
泥浆含砂量
冲击钻不大于8%
回旋钻不大于12％

9
泥浆胶体率
冲击钻不低于70％
回旋钻不低于80％

评 定 意 见
工序质量等级
主要检查项目全部符合质量标准，一般检查项目
质量标准。

施
工
单
位
年 月 日
建设
（监理 ）
单位
年 月 日
水利水电工程
机井工程地层柱状图
井深(米)
地层
柱状图
含水层位置
地 层 描 述
自
至
自
至
层厚

编制单位:
编制日期：
水利水电工程
机井工程井管制作与安装质量检验表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检查项目
质量标准
检验纪录
1
外观
无残缺、断裂和弯曲等缺陷，金属井管管端、管箍得螺纹完整、吻合

2
△强度
不小于设计

3
每米弯曲度
钢管1 mm;铸铁管2 mm；砼管3 mm；

4
井管管口平面位置
直于井管轴线,砼井管管口平面倾斜度，不越过外径1。5%

5
井管直径偏差
无缝钢管外径±1%～±1。5％；有缝钢管外径±2％；铸铁管内径±3 mm;钢筋砼管内径5 mm，无砂砼井管内径±6~±9 mm,砼井管内径±5～±6 mm

6
△井管壁厚偏差
钢管和铸铁管±1 mm；钢筋砼井管±2 mm;无砂砼井管±4～±6 mm；砼井管±3～±4 mm

7
过滤器开孔率偏差
不超过设计值±10％

8
缠丝间距偏差
不超过设计丝距±20％

9
缠丝至穿孔管壁距离
大于3 mm

10
△过滤器安装位置
上下偏差不超过3 00mm

11
井管连接
封正接直、封闭严密，接头处强度满足

12
井管位置
井孔中心

13
△滤料
不合格颗粒不超过15％

14
填砾
填砾必须连续均匀

15
管外封闭位置
上下偏差不超过3 00mm

评 定 意 见
工序质量等级
主要检查项目全部符合质量标准,一般检查项目
质量标准。

施
工
单
位
年 月 日
建设
（监理 )
单位
年 月 日
水利水电工程
机井工程水泵安装质量检验表
单位工程

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检查项目
质量标准
检验纪录
1
开孔内径(cm）

2
△水泵直径（mm）

3
静水位(距井口）

4
动水位（距井口）

5
吸水口位置
（距井口m)

6
井深（m）

7
△紧固件有无松动现象

8
转动轴是否均匀

9
电缆有无破损

10
△电源电压、频率与电机铭牌要求是否一致

11
电机各接口有无漏水现象

12
△电机对地绝缘电阻值（МΩ）

13
水泵在井管内是否在中间

评 定 意 见
工序质量等级
主要检查项目全部符合质量标准，一般检查项目
质量标准。

施
工
单
位
年 月 日
建设
(监理 ）
单位
年 月 日
水利水电工程
机井工程洗井质量检验表
致： (监理公司）
我单位已完成了工作,现报上该工程检验申请表,请予以审查和验收。
附件：
1、 机井沉淀层测试:
2、 机井含砂量测试：
承包单位：（全称及盖章）
项目经理：（签名)
日 期: 年 月 日
审查意见：
项目监理机构：(全称及盖章）
总/专业监理工程师：(签名）
日 期： 年 月 日
水利水电工程
地埋管道单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
工 序 名 称
工序质量等级
1
△土方开挖

2
机井工程井管制作与安装

3
机井工程水泵安装

评 定 意 见
单元工程质量等级
工程质量全部合格，主要工序—-机井工程钻孔工序质量,工序质量优良率为 ％。

施
工
单
位
年 月 日
建设
(监理 )
单位
年 月 日
水利水电工程
地埋管道工程土方开挖质量检验表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检查项目
质量标准
检验记录
1
△管路轴线
位置
设计位置

2
管槽底部 清理整平
无乱石,湿陷性土质已处理

3
开挖土
料堆放
堆放于管槽一侧

项次
检测项目
设计值
允许偏差

1
开
挖
断
面
深

不小于设计值

底宽

不小于设计值

边坡

不陡于设计值

检测结果
共检测 点,其中合格 点，合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准.一般检查项目
质量标准。检测项目实测点合格率 ％.

施
工
单
位
年 月 日
建设
（监理)
单位
年 月 日
水利水电工程
地埋管道工程管道铺设质量检验表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检查项目
质量标准
检验记录
1
材料的规格、型号
设计值

2
管路高程、坡度
应符合设计要求

3
出水口位置
设计值

4
立管垂直度
垂直地面

5
管道安装连接
管内清洁、无杂物、连接方法适当

6
三通、弯头等管件安装
安装符合设计要求

7
管道冲洗和系统试运行
将管道内冲洗干净,无渗水、漏水、破裂、脱落等现象

项次
检测项目
设计值
允许偏差

1
管路平面位置

±2cm

检测结果
共检测 点,其中合格 点，合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目
质量标准.检测项目实测点合格率 ％。

施 工
单
位
年 月 日
建设
(监理）
单位
年 月 日
水利水电工程
地埋管道闭水试验记录
单位工程名称或编码

单元工程名称或编码

分部工程名称或编码

单元工程量

工程部位

检验日期
年 月 日
试验说明
试验目的

试验项目

试验方法

试验时间

试验结果
年 月 日
结论意见

施
工
单
位
质检员：
质检负责人：
年 月 日
建设
（监理)单位
监理机构：
认证人：
年 月 日
