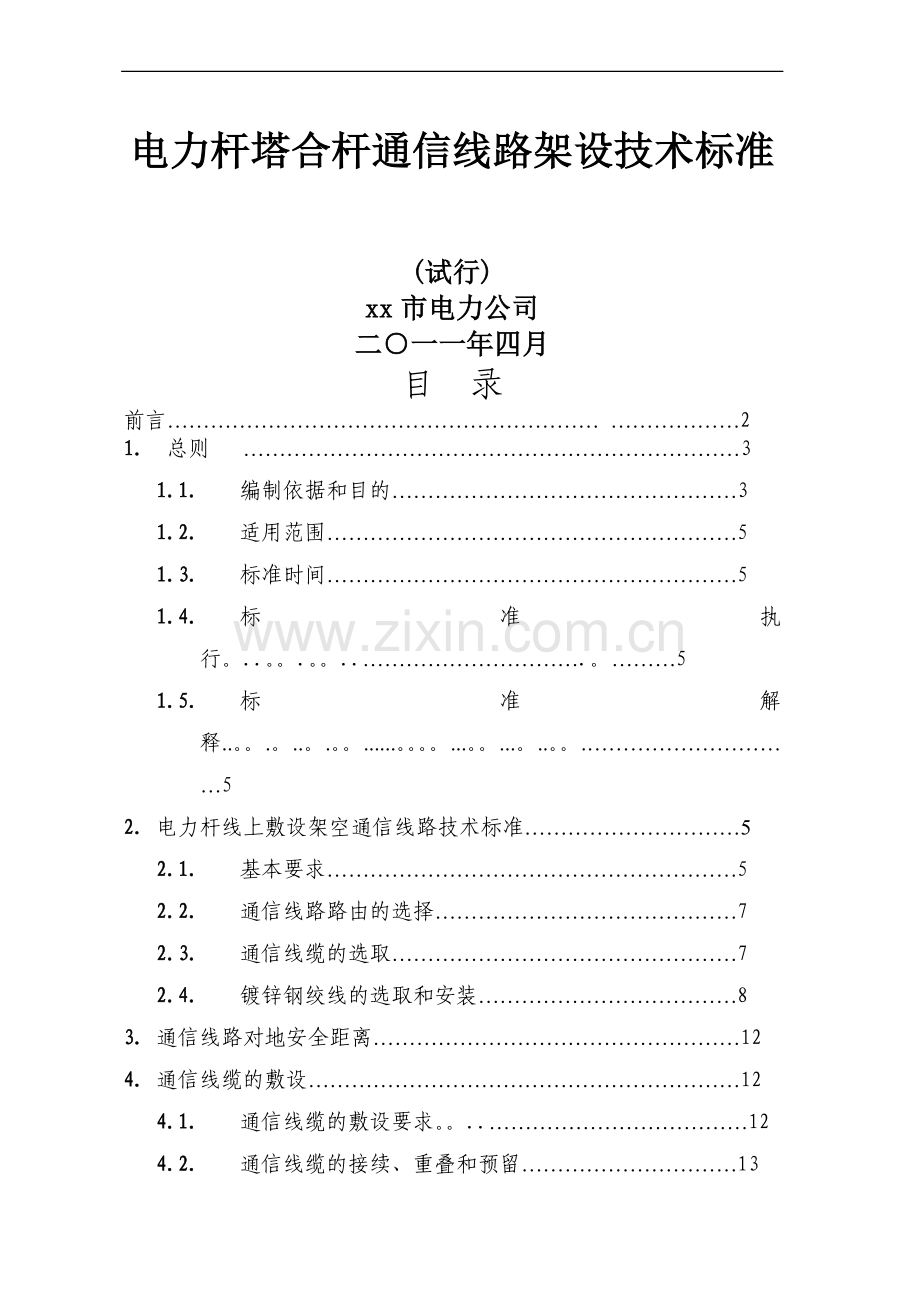

电力杆塔合杆通信线路架设技术标准(试行)6.doc

电力杆塔合杆通信线路架设技术标准
(试行)
xx市电力公司
二○一一年四月
目 录
前言…………………………………………………… ………………2
1. 总则 ……………………………………………………………3
1.1. 编制依据和目的…………………………………………3
1.2. 适用范围…………………………………………………5
1.3. 标准时间…………………………………………………5
1.4. 标准执行。..。。.。。..………………………….。………5
1.5. 标准解释..。。.。..。.。。......。。。。...。。...。..。。.…………………………5
2. 电力杆线上敷设架空通信线路技术标准…………………………5
2.1. 基本要求…………………………………………………5
2.2. 通信线路路由的选择……………………………………7
2.3. 通信线缆的选取…………………………………………7
2.4. 镀锌钢绞线的选取和安装………………………………8
3. 通信线路对地安全距离……………………………………………12
4. 通信线缆的敷设……………………………………………………12
4.1. 通信线缆的敷设要求。。..………………………………12
4.2. 通信线缆的接续、重叠和预留…………………………13
4.3. 常用通信线缆荷重统计…………………………………14
4.4. 可敷设通信线缆的技术和数量要求……………………15
4.5. 安装规范….。。..。。...………………………。。………15
5. 电力通信线缆指示标牌的安装……………………………………16
6. 附录…………………………………………………………………16

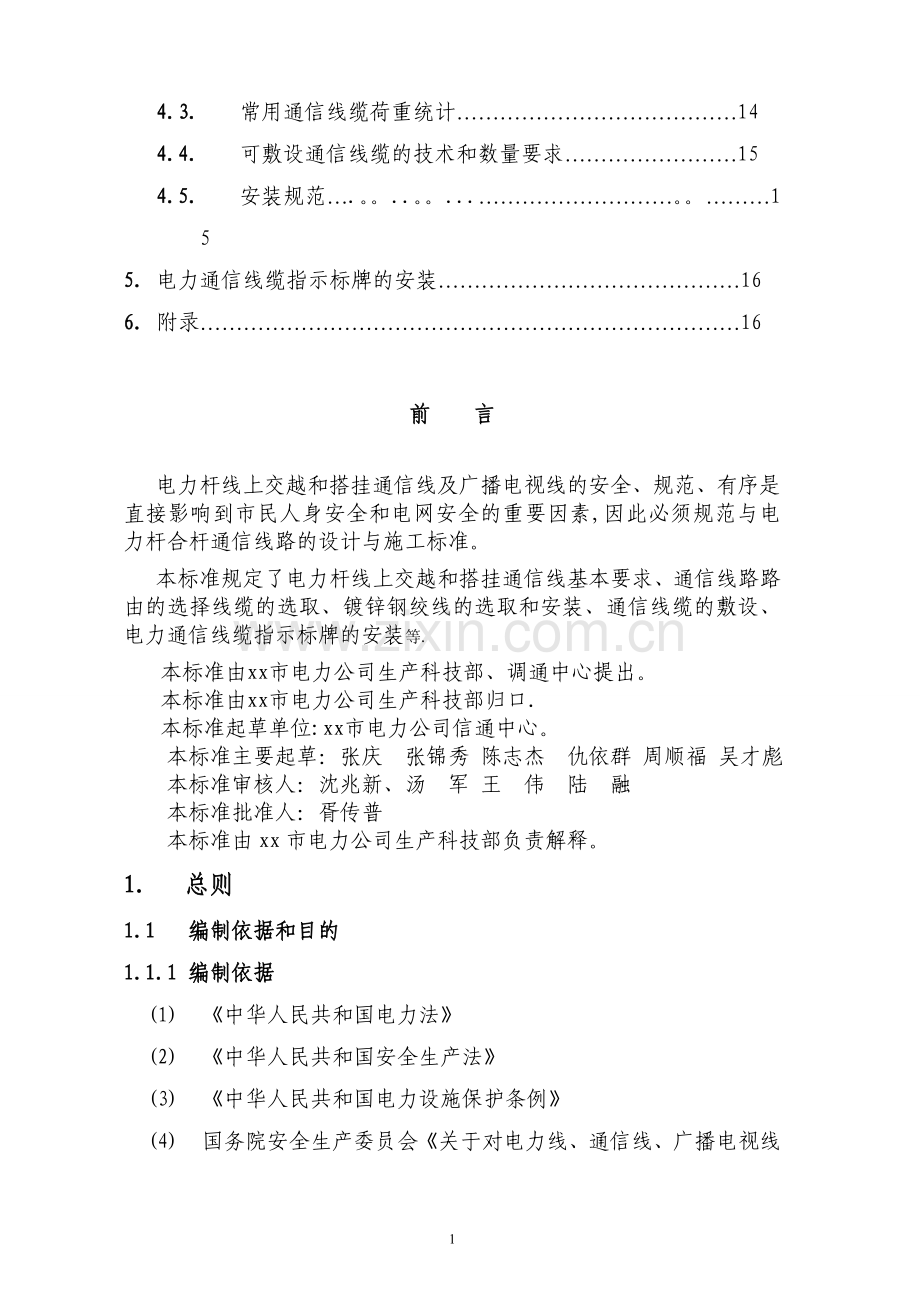

前 言
电力杆线上交越和搭挂通信线及广播电视线的安全、规范、有序是直接影响到市民人身安全和电网安全的重要因素,因此必须规范与电力杆合杆通信线路的设计与施工标准。
本标准规定了电力杆线上交越和搭挂通信线基本要求、通信线路路由的选择线缆的选取、镀锌钢绞线的选取和安装、通信线缆的敷设、电力通信线缆指示标牌的安装等.
本标准由xx市电力公司生产科技部、调通中心提出。
本标准由xx市电力公司生产科技部归口.
本标准起草单位:xx市电力公司信通中心。
本标准主要起草：张庆 张锦秀 陈志杰 仇依群 周顺福 吴才彪
本标准审核人：沈兆新、汤 军 王 伟 陆 融
本标准批准人：胥传普
本标准由xx市电力公司生产科技部负责解释。
1. 总则
1.1 编制依据和目的
1.1.1 编制依据
(1) 《中华人民共和国电力法》
(2) 《中华人民共和国安全生产法》
(3) 《中华人民共和国电力设施保护条例》
(4) 国务院安全生产委员会《关于对电力线、通信线、广播电视线交越和搭挂进行安全整治的通知》(安委办字[2003]5号）
(5) 国家电力监管委员会 《电力安全生产监管办法》
(6) 国家电力公司 《关于清理整顿电力线路设施外挂线路装置的通知》(发输电输[2002]95号）
(7) 2001年xx市人民政府令第106号 《xx市城市道路架空线管理办法》、2008年xx市人民政府令第6号 “关于修改《xx市城市道路架空线管理办法》的决定
(8) 《xx市保护电力设施和维护用电秩序规定》2009年xx市人大通过
(9) 沪市政道监(2002)914号文 “关于印发《xx市城市道路架空线和杆架设置管理暂行规定》的通知”
(10) 国家标准 《66kV及以下架空电力线路设计规范》 GB50061－97
(11) 通信行业标准 《长途通信干线光缆传输系统线路工程设计规范》YD5102－2003
(12) 通信行业标准 《长途通信明线线路施工及验收技术规范》YDJ36－1985
(13) 通信行业标准 《本地市话网通信管道与道路工程设计规范》YD5025－1996
(14) 通信行业标准 《长途通信明线线路工程设计规范》YDJ6－1984
(15) 电力行业标准《电力系统光纤通信运行管理规程》DL/T 547-1994
(16) 电力行业标准《农村低压电力技术规程》DL/T499-2001
(17) 冶金工业标准《镀锌钢绞线》YB/T 5004-2001
(18) 其他相关的国家标准和行业标准
1.1.2 编制目的
根据2003年,国务院安全生产委员会下发《关于对电力线、通信线、广播电视线交越和搭挂进行安全整治的通知》、2001年xx市人民政府令第106号 《xx市城市道路架空线管理办法》、2008年xx市人民政府令第6号 “关于修改《xx市城市道路架空线管理办法》的决定、2009年xx市人大通过的《xx市保护电力设施和维护用电秩序规定》 责成各责任单位对“三线”交越现象进行安全整治的有关要求。
为规范与电力杆合杆通信线路的设计与施工标准，保证电力杆线及其附属电力线路的安全运行，消除在电力杆线上交越和搭挂通信线及广播电视线时存在的安全隐患，特制订本标准。
1.2 适用范围
1.2.1 本标准适用于xx市电力公司所属10kV及以下电杆（含路灯、水泥杆）上进行通信线缆的新建、改建及整治的设计、施工和运行.
1。2。2 35kV及以上电杆上敷设的通信线路的新建、改建及整治参照执行.
1。3 本标准经公司批准之日起执行。
1。4 本标准与上级标准、规定、原则有矛盾时以上级标准、规定、原则执行.
1.5 本标准解释权属xx市电力公司生产技术部
2 电力杆线上敷设架空通信线路技术标准
2。1基本要求
2.1。1 国务院安全生产委员会 安委办字[2003]5号文件要求:自2003年4月起．新建、改建、扩建的电力、电信、广播电视线路，必须严格执行国家的有关规定和标准,不允许出现新的违章交越和搭挂；由于路由资源的原因确需交越、搭挂的，后建方必须经过先建方或产权方同意并签订交越、搭挂安全协议书，在落实保护措施、确保安全的情况下才能交越、搭挂。各级规划部门在审批路由时要做好统一规划安排。
2.1.2 国务院安全生产委员会 安委办字[2003]5号文件要求：非电力部门由于路由资源的原因已经交越、搭挂电力线且立即撤除确有困难的，需主动与电力企业联系.采取有效的安全防护措施并承担相应的整改经济补偿．通过整改达到安全标准.同时，要与电力相关部门签订安全协议书，明确各自的安全责任,强化安全管理。
2.1。3 2001年xx市人民政府令第106号 《xx市城市道路架空线管理办法》、2008年xx市人民政府令第6号 “关于修改《xx市城市道路架空线管理办法》的决定。
2。1。4 2009年xx市人大通过的《xx市保护电力设施和维护用电秩序规定》
2.1.5 电力行业标准农村低压电力技术规程（DL/T499-2001）规定：未经电力企业同意,不得同杆架设广播、电话、有线电视等其他线路。低压线路与弱电线路同杆架设时电力线路应敷设在弱电线路的上方，且架空电力线路的最低导线与弱电线路的最高导线之间的垂直距离，不应小于1。5m。
2。2通信线路路由的选择
2。2。1 通信线路路由方案的选择,应以电力通信网络规划和工程设计任务书为基础，必须在保证通信质量的前提下，选择安全可靠、经济合理和便于施工、维护、抢修的线路路由。
2。2.2 通信线路路由方案的选择，应尽量利用已建设的电力输电线路资源，在路由条件不具备的情况下可采用新架杆路或新建沟道敷设方式。
2.2。3 公司所属各单位要按照统一规划的原则，在确保电网安全运行和检修人员人身安全的基础上,保证电力本身生产通信对杆塔、沟道资源的优先使用权。
2。3通信线缆的选取
架空电力线路上敷设通信线缆应采用非金属加强芯普通光缆。线路负荷的划分应根据气象条件按表2—1确定（上海地区按照轻负荷区考虑）.
表2-1架空通信线缆线路负荷区划分表
负荷区别
气象条件
轻负荷区
中负荷区
重负荷区
超重负荷区
无冰期
有冰期
有冰期
有冰期
有冰期
吊线及光缆上的冰凌等效厚度b mm
0
5
10
15
20
最低大气温度
t （)
结冰凌时

—5
-5
-5
-5
不结冰凌时
—20
—40
—40
-40
-40
最大风速v（ m/s)
结冰凌时-5时

10
10
10
10
不结冰凌时0时
25

注：①冰凌的密度为0。9g/cm3,如果是冰霜混合体,可按其厚度的二分之一折算为冰厚。
②最大风速应以气象台自动记录10分钟的平均最大风速为依据。
③此表出自《长途通信干线光缆传输系统线路工程设计规范》YD5102－2003。
上海地区按照轻负荷区来要求.
2。4 镀锌钢绞线的选取和安装
2.4.1 镀锌钢绞线的选用原则
2。4.1.1 镀锌钢绞线可按架设地区的负荷区别、光缆荷重、标准杆距等因素经计算确定，一般选用GJ—35（7/2.6）规格的镀锌钢绞线，在所挂通信线缆较多的特殊情况下，经设计验算可选用GJ-50（7/3.0）。
2。4.1.2架空电力线路上各种镀锌钢绞线的安全系数K不得小于3。
表2—2 普通杆距架空通信缆线的镀锌钢绞线选取规格
负荷
区别
杆距L
(m）
缆重量W
（kg/m)
吊线规格
线径（mm)×股数
轻
负
荷
区
L≤45
45〈L≤60
W≤2。11
W≤1.46
2.2×7
L≤45
45〈L≤60
2.11<W≤3。02
1.46≤W≤2.18
2.6×7
L≤45
45<L≤60
3。02<W≤4。15
2.18〈W≤3。02
3。0×7
注:此表出自通信行业标准《有线接入网线路工程设计规范》
2.4.1。3镀锌钢绞线规格应符合表2-3要求。
表2-3钢绞线规格一览表
公称
截面
（）
绞线股数及线径
每股钢线允许公差
（毫米）
绞线
外径
（毫米）
拉力相当4。0钢线
股数
拉断力（公斤）
每条公里重量
（千克）
120
（千克/
130
（千克/
140
（千克/
60
7/3。0
+0。12
—0。02
9。0
9～12
5460
5910
6400
400
37
7/2.6
+0.12
-0.02
7.8
7～8
4100
4440
4780
300
注：此表出自《长途通信明线线路施工及验收技术规范》YDJ 36－1985
2。4。1.4镀锌钢绞线的安装垂度应符合表2-4的规定。
表2-4 钢绞线的安装垂度（厘米)
无冰区或轻负荷区最低温度
轻、中、重负荷区最低温度
超重及其他负荷区最低温度
杆 距 （米）
-20
-30
-40
安装时温度（）
35
40
45
50
55
60
65
67
70
75
—20
—30
-40
7
9。5
12
14。5
17。5
20.5
24
26
28
32
—15
—25
-35
7。5
10
12.5
15。5
18。5
22
25.6
27。5
29。5
34
-10
—20
—30
8
10。5
13
16
19.5
23
27
29
31.5
36
—5
—15
-25
8.5
11
14
17。5
21
24.5
28.5
30。5
33。5
38
0
—10
-20
9
12
15
18.5
22
26。5
30.5
32.5
35.5
40
5
—5
—15
10
13
16
20
21
28
32.5
35
38
43
10
0
—10
10.5
14
17.5
21.5
25.5
30
35
37.5
40.5
46
15
5
—5
11.5
15
18。5
23
27.5
32。5
38
40
43。5
49.5
20
10
0
12.5
16.5
20
25
30
35
41
43。5
47
53
25
15
5
14
18
22.5
27
32
38
44。5
47
50.5
57
30
20
10
15
19。5
24。5
29。5
35。5
41。5
48
50.5
54
61。5
35
25
15
17
22
27
33
38。5
45
52
55
58。5
66。5
40
30
20
19
24。5
30
36.5
42.5
49
56。5
59.5
63.5
71。5

35
25
21
27。5
33.5
40
46。5
53.5
61
63.5
66.5
77

40
30
23
30。5
37
43.5
51
58
66
69
74
82。5

35
26
34
41
48
55。5
63。5
71
75
79。5
88

40
29
38
46
52.5
60
68。5
76.5
80
85
94
注：本表出自《长途通信明线线路工程设计规范》YDJ 6－1984。
2.4.2 镀锌钢绞线的安装位置
2.4.2.1 镀锌钢绞线在杆上的安装位置，应兼顾杆上其他线缆的要求，并保证架挂光缆后，在最高温度和最大负载时光缆与其他设施的净距符合相关间距离要求。
2。4。3配套金具
2.4。3.1 直线杆上安装镀锌钢绞线采用角钢横担连压板装置。
2.4。3。2敷设通信线缆耐张段长度一般不超过2.0公里。镀锌钢绞线如在水泥杆上开耐张必须在耐张杆两侧线路的反方向均安装拉线装置。
2。4.3.3 60度以上转角杆必须开耐张，60度以下转角杆上的镀锌钢绞线可根据现场情况及该耐张段长度不开断，其配套金具选择及拉线装置设置如下：
2.4.3.3.1 10度以下转角杆均采用直线杆装置
2。4。3。3。2 10度~30度转角杆采用XGU—1型悬垂线夹，悬垂金具串组装图如下图所示：
2。4。3。3.3水泥电杆上的转角必须安装采用一只拉盘或地钻及配套拉线装置及保护套管（黄黑反光标志),无法安装拉线地区将水泥杆改钢杆。
2.4.3.4通信线缆在架设过程中遇到杆变装置时，该装置应采用跳出横旦装置,具体见附录7.
2。4.4 接地线的设置
2。4。4。1每个耐张段镀锌钢绞线至少接地一次，接地电阻必须小于10Ω.
2。4。4.2每相邻两处接地点沿线路前进方向的距离不超过500米.
架空通信线路接地示意图见附录1。
2.4.5 抱箍选型：
2.4。5.1在原有电杆上架设时需加装配套抱箍。抱箍尺寸应按同杆架设的原有电杆规格及安装位置来确定.安装位置距地面考虑架空通信线路最低点必须满足表4-2 净距表规定。
2.4。6 通信线缆在架设过程中遇到杆变装置时，该装置应采用跳出横旦装置，具体见附录7.
3．通信线路安全对地距离
通信线路安全对地距离,见表4—1、4—2.
4。 通信线缆的敷设
4.1。通信线缆的敷设要求:
4.1.1通信线缆利用挂钩悬挂于镀锌钢绞线。
4.1.2通信线缆布放后进行统一调整，挂钩间距为35cm,要求卡挂均匀,挂钩在吊线上搭扣方向要一致，挂钩规格以通信线缆实际的数量与规格确定，电杆横担两侧第一个挂钩距镀锌钢绞线固定物边沿为25cm。
4.1.3光缆距地面和其他建筑物的间距应符合表4—1、4—2的规定
表4-1 架空光缆与其它设施、树木最小水平净距表
名称
最小净距m
消火栓
1。0
人行道（边石）
0.5
市区树木
1。25
郊区、农村树木
2。0
铁道
地面杆高的1．33倍
表4-2 架空光缆与其它建筑物、树木的最小垂直净距表
名称
平行时
交越时
最小垂直净距m
备注
最小垂直净距m
备注
街道
4.5
最低缆线到地面
5.5
最低缆线到地面
胡同
4
5.0
铁道
3
7。5
公路
3
5.5
土路
3
4.5
房屋建筑

距脊0．6
距顶1．5

最低缆线距屋脊或平顶
河流

1。0
最低缆线距最高水位时最高桅杆顶
行道树

1.5
最低缆线到树木顶
通信线路

0。6
一方最低缆线与另一方最高缆线
注 此表出自《电力系统光纤通信运行管理规程》DL/T 547-94
4.2．通信线缆的接续、重叠和预留
4。2。1 通信光缆接续
4。2。1.1光缆的接续应使用光缆接头盒。光缆接头盒应采用密封防水结构，并具有防腐和一定的抗压力、张力和冲击力的能力。
4。2。1。2光缆的接续应采用熔接法。光缆加强件在接头处应有强度可靠的连接。接头盒应设置在安全和便于维护抢修的地点。
4.2.2 架空光缆接头安装示意图见附录2.光缆接头两侧各做8米的盘留.在耐张处根据需要两侧可以各预留10米，进站光缆的预留按照现场实际情况进行原则不超过20米。
4.2。3在轻负荷区架空光缆每隔3－5杆作伸缩弯，同时线路杆上伸缩弯不能太大，过松弛。光缆重叠和预留长度可参照表4-3。
架空光缆伸缩弯安装示意图见附录3.
表4—3 架空光缆敷设预留长度表
敷设方式
自然弯曲增加长度（m/km）
杆上伸缩弯长度（m/杆）
耐张杆预留长度（m/杆）
接头预留长度(m/侧)
站内预留长度（m)
备注
架空
5
0.2
10
8
20
站内预留不包括站内敷设长度
4.2.4光缆接续和预留安装示意图见附录4.
4。3常用通信线缆荷重统计
电力杆塔架设的通信线缆荷重
表3.2.3 各种通信缆线荷重一览表
线缆种类
型号
荷重kg/km
备注
普通光缆
非金属加强芯A护套光缆GYFTA
4～36芯
125

38～72芯
144

74～96芯
182

98~144芯
294

非金属普通光缆 GYFTY
2～144
107～243

注 以上参数 光缆参照 长飞光纤光缆有限公司
4.4可敷设通信线缆的技术和数量要求
4.4。1 10kV配电线路杆塔，主要分为水泥杆和钢管杆两种。杆塔上挂设通信线，将增加杆塔荷载,其中受影响较大的是转角杆塔及终端杆塔,直线杆塔影响较小。水泥杆根据稍径不同有φ190和φ230等，再根据杆上导线型号不同和回路不同所能架设的通信缆线的数量也不同，实际架设需对具体杆塔及荷载作相应验算。
4.4。2电力杆线敷设通信线缆的原则：电力杆线上原则上安装2根直线横担（680mm）,上面一根为挂电力公司所属通信线缆,下面一根为挂经过电力公司相关部门登记的社会相关单位的通信线缆(架空通信线路二根横担安装示意图见附录6）。
4。4.3每根横担两侧各放一根GJ-35钢绞线，每根钢绞线下敷设光缆原则上不得超过6根光缆。超过本技术标准的数量须经设计认可和电杆的技术管理部门批准,方可敷设。
4.4。4考虑到电力设施安全,电力杆线上敷设光缆必须是非金属加强芯光缆.
4。4.5每根镀锌钢绞线下光缆在每个路跨对光缆进行捆扎。典型计算详见附录5。
4.5安装规范
4。5。1架空通信线路接地装置安装示意图见 附录1
4。5.2架空光缆接头安装示意图 附录2
4。5。3架空光缆伸缩弯圈安装示意图 附录3
4。5。4 架空光缆预留圈安装示意图 附录4
5.电力通信线缆指示标牌的安装
5.1 为了保护电力线路通信线缆的安全，便于维护人员巡查和管理，应在通信线路上设置相应的指示标牌。
5.2指示标牌包括大标牌和小标牌,大标牌应为铝合金材料带夜光功能，小标牌的制作材料为PVC.
5。3 标牌的装设应符合下列要求：
5。3。1 当通信线缆采用架空敷设方式时，在电力线路的转角和路径改变处应装设大标牌，其他每隔两个杆塔应设置小标牌。
5.3。2 在通信线缆终端头、接头处、拐弯处、隧道及人井的两端、人井内等地方应装设小标牌。
5.3。3 标志牌的字迹应清晰不易脱落。
5.3。4 标志牌规格宜统一，标志牌应能防腐，挂装应牢固。 小标牌规格为长90mm×宽60mm,蓝底白字;大标牌规格为长250mm×宽180mm×厚1。5mm,红底白字.标志牌的内容应包括单位名称、光缆芯数、路由方向及报修电话等内容。
6附录
附录1 架空通信线路接地装置示意图
附录2 架空光缆接头安装示意图
附录3 架空光缆伸缩弯安装示意图
附录4 架空光缆预留圈安装示意图
附录5 10kV电力杆塔通信线缆敷设数量典型计算
附录6 架空通信线路二根横担安装示意图
　 附录7 单边撑出横担组装图
附录1 架空通信线路接地装置示意图（单位：mm）
17

附录2 架空光缆接头安装示意图（单位：cm）
附录3 架空光缆伸缩弯安装示意图（单位：cm)
附录4 架空光缆预留圈安装示意图
附录5 10kV电力杆塔通信线缆敷设数量典型计算
计算条件：按照轻负荷区，混凝土杆，稍径φ190,15米杆，配筋16φ16，单回路导线LGJ－150/20和JKLYJ－240绝缘导线，水平档距50米，垂直档距80米，通信缆挂线高距地面7米计算，其各型杆塔可架设通信缆线的数量详见下表：
10kV电力线路杆塔架设通信缆线表
杆 型
规 格
导线型号
可挂通信缆
型号数量
转角杆修改条件
备 注
直线杆
φ190
LGJ－150/20
四根GJ—35上挂光缆8根或三根GJ—35上挂电缆6根

对称挂
直线杆
φ190
JKLYJ－240
三根GJ-35上挂光缆6根或二根GJ-35上挂电缆4根

对称挂
转角杆
φ190
LGJ－150/20
同直线杆
挂缆处加拉线GJ－35

转角杆
φ190
JKLYJ－240
同直线杆
挂缆处加拉线GJ－35

转角钢管杆

LGJ—150/20
同直线杆

转角钢管杆

JKLYJ－240
同直线杆

备注：
表中通信电缆按200线0.5mm线径HYAC型电缆荷重按1。418kg/m考虑，光缆按非金属加强芯A护套钢带普通光缆GYFTA53 122～144芯,荷重0.46kg/m。
该表为不同杆型在一定条件下可挂设通信缆线的参考值,实际架设需对具体杆塔及荷载作相应验算。
附录6 架空通信线路二根横担安装示意图（单位：mm）
附录7 单边撑出横担组装图（单位:mm）
