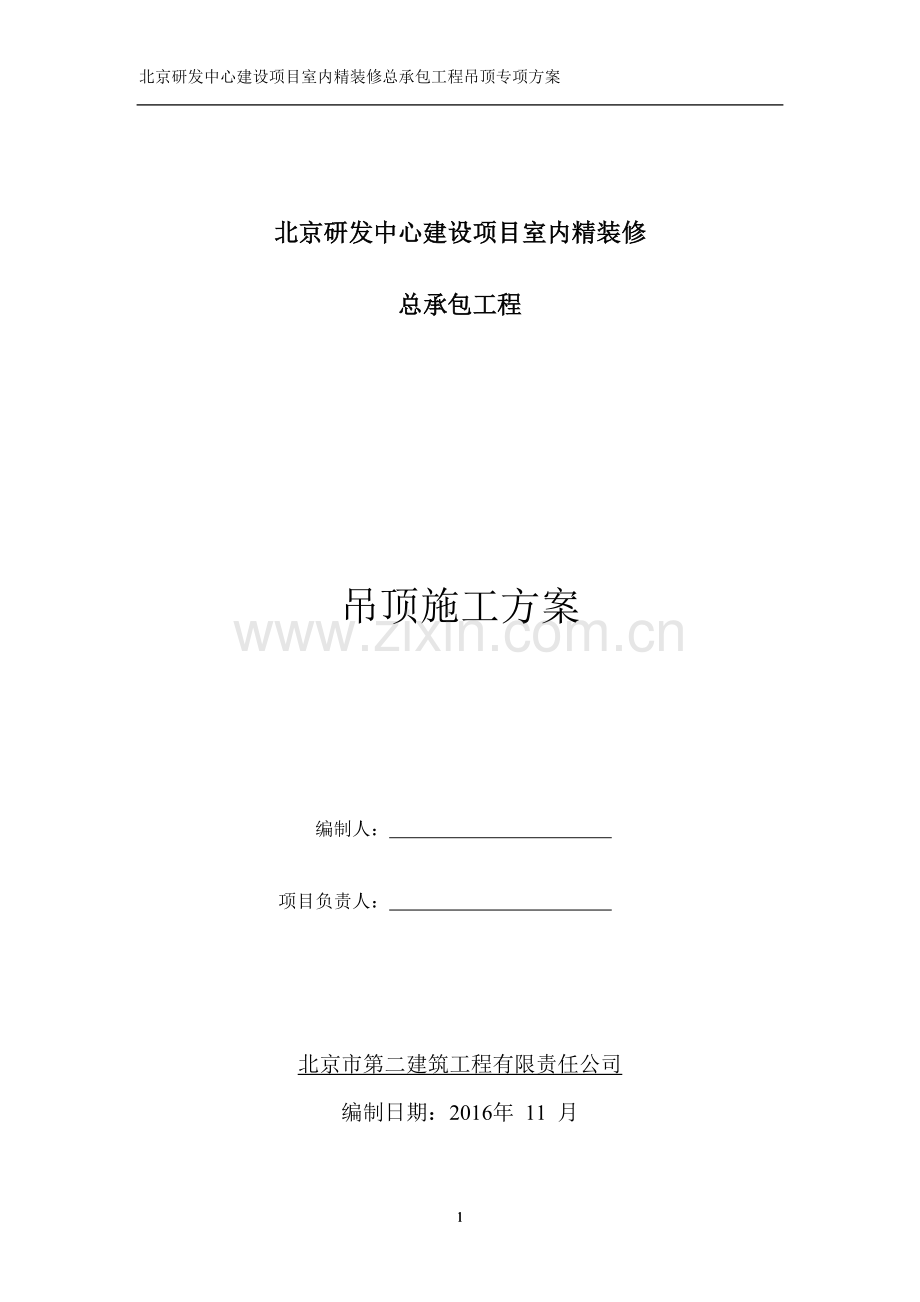

北京研发中心建设项目室内精装修总承包工程吊顶专项方案

北京研发中心建设项目室内精装修
总承包工程

吊顶施工方案

编制人：

项目负责人：

北京市第二建筑工程有限责任公司
编制日期：2016年 11 月

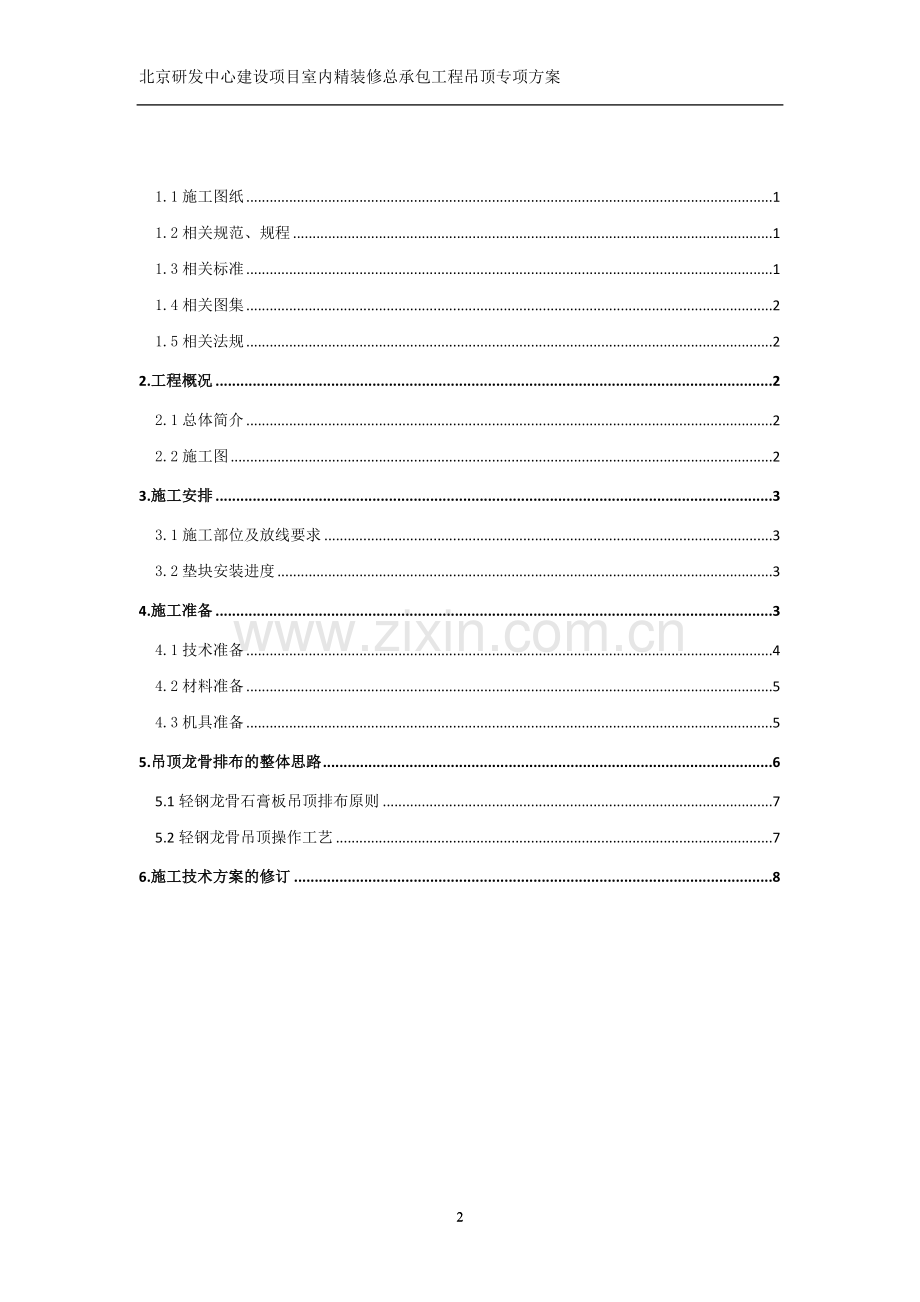

1
1

1.1施工图纸 1
1.2相关规范、规程 1
1.3相关标准 1
1.4相关图集 2
1.5相关法规 2
2.工程概况 2
2.1总体简介 2
2.2施工图 2
3.施工安排 3
3.1施工部位及放线要求 3
3.2垫块安装进度 3
4.施工准备 3
4.1技术准备 4
4.2材料准备 5
4.3机具准备 5
5.吊顶龙骨排布的整体思路 6
5.1轻钢龙骨石膏板吊顶排布原则 7
5.2轻钢龙骨吊顶操作工艺 7
6.施工技术方案的修订 8

2
2

1．编制依据
1.1施工图纸
图纸类别
图纸编号
出图日期
精装图纸
二层天花布置图
2016.10
三层天花布置图
2016.10
二层吊顶节点图
2016.10
三层吊顶节点图
2016.10
灯具定位尺寸图
2016.10
喷淋定位尺寸图
2016.10

1.2相关规范、规程
类别
名称
编号
国家
《建筑装饰装修工程质量验收规范》
GB50210－2001
《建筑工程施工质量验收统一标准》
GB50300－2013
《民用建筑工程室内环境污染控制规范》
GB50325- 2010
《建设工程项目管理规范》
GB/T50326-2006
行业
《施工现场临时用电安全技术规范》
JGJ46-2005
《建筑施工高处作业安全技术规范》
JGJ 80－1991
地方
《建筑安装分项工程施工工艺规程》
DBJ01-26-96
《高级建筑装饰工程质量验收标准》
DBJ/T01-27-2003
《建筑工程资料管理规程》
DB11/T695-2009
1.3相关标准
类别
名称
编号
国家
《室内空气质量标准》
GB/T18883—2002
《质量管理体系标准》
GB/T 19004:2000
《环境管理体系要求及使用指南》
GB/T24001－2004
行业
地方
《建筑施工安全检查标准》
JGJ59-2011
《建筑施工现场环境与卫生标准》
JGJ146-2004
《高级建筑装饰工程质量验收标准》
DBJ/T01-27-2003
类别
国家
名称
编号
《室内空气质量标准》
GB/T18883—2002

3
3

1.4相关图集
类别
名称
编号
国家
建筑构造通用图集
12BJ
1.5相关法规
类别
名称
编号
国家
中华人民共和国建筑法
中华人民共和国主席令第46号令
建设工程质量管理条例
中华人民共和国国务院令第279号令
建设工程安全生产管理条例
中华人民共和国国务院令第393号令
地方
北京市安全生产条例
北京市人民代表大会常务委员会公告第24号
北京市安全技术防范管理规定
北京市人民政府令第47号
北京市防火安全工作管理规定
北京市人民政府令第53号
北京市建设工程施工现场消防安全管理规定
北京市人民政府令第84号
2.工程概况
2.1总体简介
序号
名称
内容
1
工程名称
北京研发中心建设项目室内精装修工程有限责任公司
2
建设地点
北京市石景山区玉泉路和鲁谷路交叉路口南侧远洋时代广场
3
结构形式
框架结构
4
承包方式
总承包
5
建设单位（业主）
中国电子科技集团公司第二十八研究所
6
监理单位
中电科工程建设有限公司
7
施工总承包商
北京市第二建筑工程有限责任公司

4
4

8
建筑设计单位
北京中瑞电子系统工程设计院有限公司
2.2施工图
2.2.1原设计图纸
1. 精装吊顶平面图
2. 精装吊顶节点图
2.2.1依据做法节点深化后的图纸
结合精装做法要求，传统在结构顶板、墙面直接安装边龙骨的做法，因此需要结合吊顶节点图、喷淋布置图、平面布局图等，深化出垫块在墙、顶面安装的图纸，以便指导施工。
同时结合机电专业图纸，找出是否与装饰等专业出现冲突。
3.施工安排
3.1施工部位及放线要求
主要在墙、顶面，固定边龙骨用的垫块，现场要优先施放吊顶龙骨线，以便确定垫块位置。
3.2垫块安装进度
结合吊顶施工进度，提前一天完成墙、顶面的垫块施工。
4.施工准备
4.1技术准备
4.1.1组织项目部有关人员熟悉图纸，图纸会审，发现存在的问题；
4.1.2依据现场情况进行图纸深化；
4.1.3同甲方、设计、监理开设专题会，就存在的问题进行分析；

5
5

4.2材料准备
4.2.1轻钢龙骨为U形龙骨，荷载不上人。
4.2.2骨架主件50×15×1.0（mm）吊顶承载龙骨、50×20×0.5（mm）吊顶覆面龙骨、配件有吊挂件、连接件、插接件。
4.2.3零配件：塑料胀栓，有通丝吊杆和螺母、射钉、自攻螺钉、拉爆。
4.2.4按对应节点的设计要求选用相应罩面板，其材料品种、规格、质量符合设计要求。 9.5厚纸面石膏板、9.5厚防水石膏板；
4.3机具准备
电动机具：电锯、无齿锯、手电钻、冲击电锤、电动螺丝刀。
手动机具：射钉枪、拉铆枪、气动直钉枪、气动码钉枪、手锯、手刨子、钳子、扳子、水准仪、靠尺、钢卷尺等。

6
6

5.吊顶龙骨排布的整体思路
本工程的吊顶主要为普通石膏板吊顶及防潮石膏板吊顶，主要采用轻钢龙骨封两层（9.5mm）纸面石膏板贴面，在玄关、卧室、起居室等部位的吊顶采用细木工板封石膏板造型吊顶，卫生间、厨房等区域的吊顶采用防潮石膏板吊顶，家政间采用单层9.5mm厚石膏板。
特殊做法：厨房、卫生间吊顶。
5.1轻钢龙骨石膏板吊顶排布原则
5.1.1作业条件
1）吊顶工程在施工前应熟悉施工图纸、设计说明和关键质量控制点。
2）各种材料进场验收记录、检验报告、出厂合格证齐全。
3）施工前应按设计要求对区域的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。
4）吊顶内的各种管线和设备已经安装完毕，设备试压和管线保温已经验收。对灯位、通风口以及各种露明孔口位置进行交接检验。
5）轻钢骨架吊顶，在大面积施工前先做样板，对吊顶的标高、灯槽、检修口等进行复核调整或改造处理，大区经样板间点评后再全面展开施工。
5.1.2轻钢龙骨吊顶做法原则
轻钢龙骨排布总原则：
1）边龙骨采用U型轻钢边角龙骨，固定于墙面；
2）主龙骨采用50x15x0.6轻钢龙骨，龙骨间距不大于1200mm；吊杆采用拉暴固定于顶板，主龙骨吊杆间距不大于1200mm，吊杆距离主龙骨端头不大于300mm。
3）副龙骨采用50x20x0.6轻钢副龙骨，副龙骨间距不大于400mm。
4）施工中依据现场条件打吊杆及排布龙骨，注意避让机电管线、预留盒等。

7
7

5.2轻钢龙骨吊顶操作工艺
吊顶标高梳理：
户型
客房
卫生间
厨房
会议室
大厅

二层
3000

3000
3300
3300

三层
3000
2700

3300
3300

5.2.1工艺流程
如有线管碍事，增加垫块
弹线定位
划龙骨分档线
墙顶面弹线
安装主龙骨/垂板(细木工板)

固定吊、挂件

安装造型底板（细木工板）
安装副龙骨

安装边龙骨

安装罩面板

隐蔽验收/专业会签

5.2.2吊顶龙骨操作工艺
1）弹吊顶水平线：
用水准仪在房间内每个墙面弹出1米水平线，从水准线量至吊顶设计高度加上23㎜(两层石膏板的厚度，外加3mm腻子找平)，用墨粉线沿墙弹出水平线，即为垫块下边缘线；如果吊顶为轻钢龙骨吊顶，则在吊顶设计高度上加22mm（两层石膏板，外加3mm腻子）。
注意：吊顶石膏板层数以节点图为准；
按吊顶平面图，在混凝土顶板弹出主龙骨及吊杆的位置。主龙骨宜平行房间长向布置，一般从吊顶中心向两边分。主龙骨间距不大于1200㎜，主龙骨吊杆间距不大于1200mm，吊杆与主龙骨端头距离不大于300mm。

8
8

2）固定吊挂杆件：
采用拉爆固定挂件的杆件，吊杆用拉爆固定在楼板上，用冲击电锤打孔，孔径应大于拉爆的直径。吊挂杆件应通直并有足够的承载能力。主吊件距主龙骨端部距离不得超过300㎜。
3）安装边龙骨：
安装顶面及边龙骨时，必须在垫块位置固定（垫块为12mm厚多层板，尺寸为30x50mm，沿墙、顶面龙骨线安装400mm间距一块。）；顶面龙骨固定时增加2~3个膨胀螺丝，作为延顶龙骨固定的补强措施。
如在无垫块墙面安装边龙骨，则直接用塑料胀栓配螺丝固定边龙骨。当墙体为加气块时，用木楔配自攻螺丝固定；墙面安装边龙骨时，设置2个膨胀螺栓点作为边龙骨固定的补强措施。
4）安装主龙骨：
主龙骨应吊挂在吊杆上，主龙骨间距不大于1200mm。主龙骨的接头应采取对接方式铆接固定，相邻龙骨的对接接头要相互错开。主龙骨挂好后应调平。
5）安装副龙骨：
副龙骨为U型50x19，次龙骨间距不大于400mm，通过主副连接件紧贴主龙骨安装。连接件与主龙骨需连接牢固。副龙骨与边龙骨插接后，用拉铆钉完成边龙骨与副龙骨的固定。
5.2.3罩面板安装工艺
本工程顶棚罩面板为纸面石膏板，规格分为9.5mm纸面石膏板，9.5mm防水纸面石膏板。
1）纸面石膏板安装：
饰面板应在自由状态下固定，防止出现弯棱、凸鼓的现象；还应在房间具备封闭的条件下安装固定，防止板面受潮变形。纸面石膏板的长边（既包封边）应沿纵向次龙骨铺设；
自攻螺钉的规格要求：单层板自攻螺钉选用25×3.5mm；
双层板的第二层板自攻螺钉选用35×3.5mm。
自攻螺丝与板边（纸面石膏板既包封边）的距离，以10mm～15mm为宜，切
9
9

割的板边以15mm～20mm为宜；
双层石膏板自攻螺钉板中钉距不超过300mm，螺钉应与板面垂直，已弯曲、变形的螺钉应剔除，并在离原钉位50mm处另安螺钉；
安装双层板时，面层板与基层板的接缝应错开，不得在一根龙骨上；
螺丝钉头宜略埋入板面，但不得损坏纸面，钉眼应作防锈处理并用腻子抹平；
2）饰面板上的灯具等设备的位置应合理、美观，与饰面的交接应吻合、严密，并做好检修口的预留。有毛细管网铺设的吊顶，必须在封板时画出吊顶的灯具、检修口位置，以便毛细管网敷设时避让灯孔位置。
5.2.5面层石膏板转角处防开裂措施
为了防止造型吊顶在转角处出现开裂，面层石膏板在遇到L型吊顶转角或T型吊顶转角时，面层石膏板采用整块石膏板进行裁切，转角长度大于200mm。

吊顶L型转角处面层石膏板做法 / 吊顶T型位置面层石膏板做法
6.施工技术方案的修订
序号
页次
变更内容
修改后
修改人
批准人
