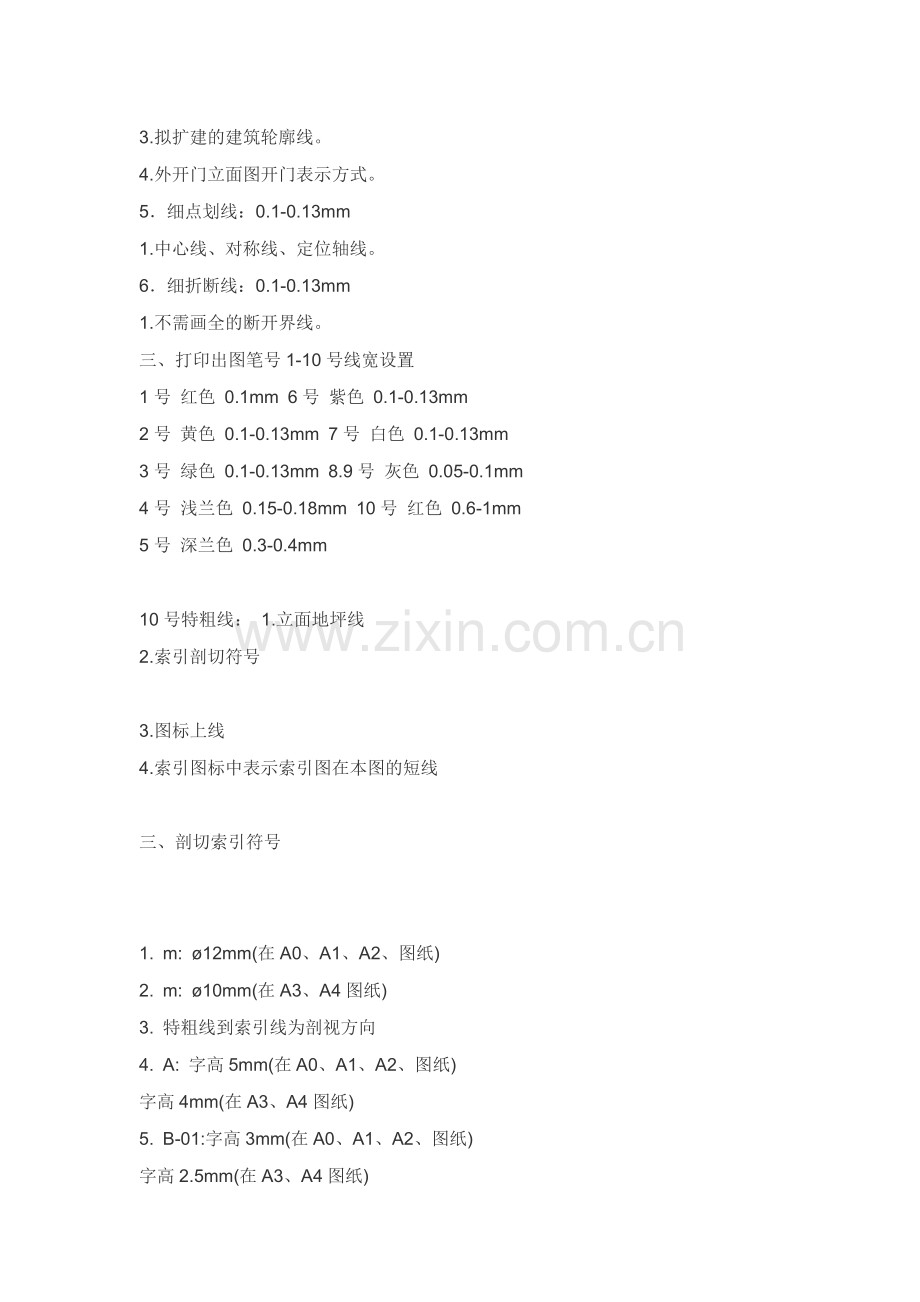

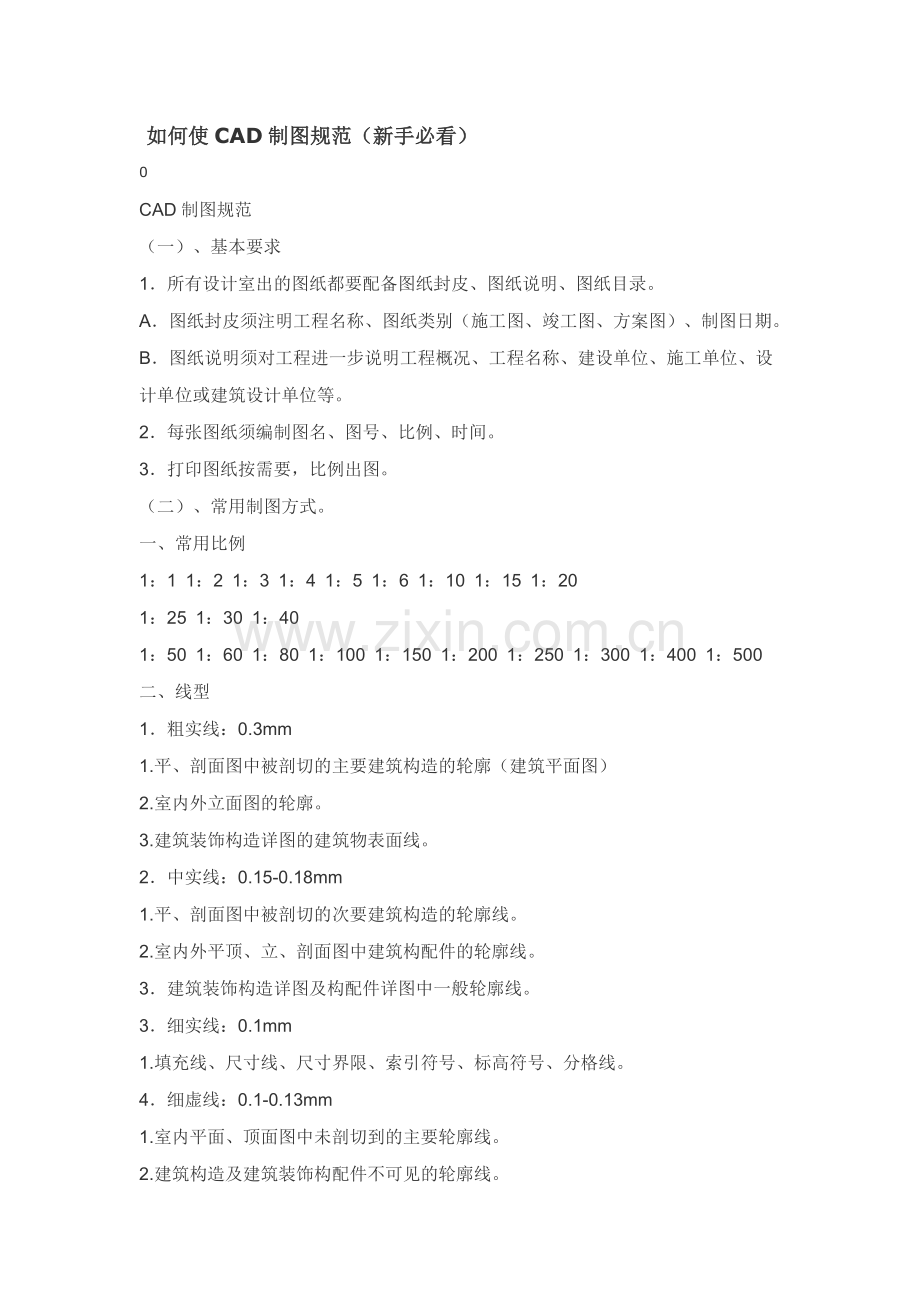

如何使CAD制图规范（新手必看）0CAD制图规范 （一）、基本要求 1所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。 A图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。 B图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。 2每张图纸须编制图名、图号、比例、时间。 3打印图纸按需要，比例出图。 （二）、常用制图方式。 一、常用比例 1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：20 1：25 1：30 1：40 1：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500 二、线型 1粗实线：0.3mm 1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图） 2.室内外立面图的轮廓。 3.建筑装饰构造详图的建筑物表面线。 2中实线：0.15-0.18mm 1.平、剖面图中被剖切的次要建筑构造的轮廓线。 2.室内外平顶、立、剖面图中建筑构配件的轮廓线。 3建筑装饰构造详图及构配件详图中一般轮廓线。 3细实线：0.1mm 1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。 4细虚线：0.1-0.13mm 1.室内平面、顶面图中未剖切到的主要轮廓线。 2.建筑构造及建筑装饰构配件不可见的轮廓线。 3.拟扩建的建筑轮廓线。 4.外开门立面图开门表示方式。 5细点划线：0.1-0.13mm 1.中心线、对称线、定位轴线。 6细折断线：0.1-0.13mm 1.不需画全的断开界线。 三、打印出图笔号1-10号线宽设置 1号 红色 0.1mm 6号 紫色 0.1-0.13mm 2号 黄色 0.1-0.13mm 7号 白色 0.1-0.13mm 3号 绿色 0.1-0.13mm 8.9号 灰色 0.05-0.1mm 4号 浅兰色 0.15-0.18mm 10号 红色 0.6-1mm 5号 深兰色 0.3-0.4mm 10号特粗线： 1.立面地坪线 2.索引剖切符号 3.图标上线 4.索引图标中表示索引图在本图的短线 三、剖切索引符号 1. m: 12mm(在A0、A1、A2、图纸) 2. m: 10mm(在A3、A4图纸) 3. 特粗线到索引线为剖视方向 4. A: 字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸) 5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸) 6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图 图片： 接上 四、平、立面索引符号 1m: 12mm(在A0、A1、A2图纸) 2m: 10mm(在A3、A4图纸) 3A1-A4：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸) 4B-01-B-04：字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸) 5箭头为视图方向。 五、大样图索引 大样引出框 大样引出框 1m: 12mm(在A0、A1、A2图纸) 2m: 12mm(在A3、A4图纸) 3A：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸) 4B-01：字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸) 六、图标 1.图名：字高7mm(在A0、A1、A2图纸) 字高5mm(在A3、A4图纸) 2.比例及英文图名：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸) 七、文字注释 1. 引出线为箭头或点，引出线为统一体，由标注命令引线制作。 2文字说明：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸) 八、标高符号 1. 数字：字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸) 2符号为等腰直角三角形。 3数字以m计单位，小数点后留三位。 4零点标高写成0.000，正数标高不注“+”，负数标高应注“-”。 5同样位置不同标高标注，如： 九、轴线符号 1n: 10mm，字高4mm (在A0、A1、A2图纸) 2n: 8mm，字高3.5mm (在A3、A4图纸) 十、尺寸符号 1尺寸标注是尺寸为统一体，如需调整尺寸数字，可采用edit（ed）命令。 2尺寸界线距标注物体2-3mm，第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。 3半径、直径标注时箭头样式为实心闭合箭头。 4标注字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸) 5标注文字距尺寸线1-1.5mm 十一、坡度标注 制图技巧: 一、 图层管理. 一般制图分层 A.墙体层(WALL) B.家具层(FURNITURE) C.填充层 D.窗层(WINDOW) E.布置层 F.尺寸层(DIM) G.文字层(TEXT) H.轴线层(DOTE) I.轴线标注层(AXIS) J.分格层 制图时分清各层便于调整图纸，节省时间。 二、 线条分色 制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。 三、图框插入 按比例插入图框，首先制作1：1图框，将图框放大，与图比较看是否配合。如不配合缩放与之配合。如要作1：30的图框，第一次图框放大40后不合适，再次缩放输入3/4，即可得到1：30的图框。 四、其他 1CAD文件在从其他文件粘贴近来后，容易出现无用图层，可purge(pu),清理无用图层。 2文字的大小是根据图纸的比例变化的，如A3图纸，比例为1：50，注释文字打印出的尺寸应该是3mm，在文字制作时，文字尺寸大小输入150。 3一套图中可能会有不同的比例，在按比例插完第一个图框后，遇到不同比例的图，应根据比例的大小缩放。如有一张图比例为1：50，是正确的，现在要给另一张图插图框，假设这张图要插1：40的图框， 那就复制1：50的图框，然后缩放输入4/5即得。文字的大小亦可采用这种办法。 4同一个CAD界面下，如果打开多个CAD文件，可按着ctrl键点 Tab键转换。 5在多重复制同一个物体时，可将这一物体作成块，如果修改了此物体，则其他同样物体也随之改变，如不建立块，则需每个都要修改。 6建立CAD文件时要有选择的将平面图、立面图、详图分为几个文件。 70层上是不可以用来画图的，是用来定义块的。定义块时，先将所有图元均设置为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。 8不能在DEFPOINTS层建立图元，此层容易在打印是出现图元消失。 9我们在绘制中，一般来说，能用编辑命令完成的，就不要用绘图命令完成。在CAD软件的使用过程中，虽然一直说是画图，但实际上大部分都是在编辑图。因为编辑图元可以大量减少绘制图元不准确的几率，并且可以在一定程度上提高效率。 10.在使用绘图命令时，一定要设置捕捉，F3切换。 11.在使用绘图和编辑命令时，大部分情况下，都要采用正交模式，F8切换 12图纸大小：A01194*840；A1840*597；A2597*420；A3420*297；A4297*210 13将CAD文件转化成位图文件，第一种是在CAD的菜单中，选择“输出”，再选择bmp的后缀存储。可以把CAD的屏幕显示内容变成位图文件，但文件分辨率太小。第二种方法可将CAD文件转化成为较大分辨率的位图文件。先需要设置一下，菜单中“工具”“选项”打印和发布，“添加或配置绘图仪”“添加绘图仪向导”。出来一张“添加绘图仪”的菜单，左侧是阶段，右侧是选择内容。“开始”阶段选择“我的电脑”，“绘图仪型号”阶段选择生产商为“光栅文件格式”，最右侧的表格中基本上每个都可以，bmp或jpeg。一路选择“下一步”。在“完成”阶段选择“编辑绘图仪配置”，出现“编辑绘图仪配置”菜单，在这个菜单中自定义一个图纸尺寸。 14将EXCEL表格倒入CAD可以利用AutoXlsTablev2.53插件或是先将EXCEL表格复制，到CAD里的下拉编辑菜单的选择性粘贴即可得，到CAD后将表格炸开后即可CAD修改。 15. 打印时,图框外出现由AUTODESK教育产品制作,要想去掉则先把文件转成DXF格式然后保存四、平、立面索引符号1m: 12mm(在A0、A1、A2图纸)2m: 10mm(在A3、A4图纸)3A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4B-01-B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5箭头为视图方向。五、大样图索引大样引出框大样引出框1m: 12mm(在A0、A1、A2图纸)2m: 12mm(在A3、A4图纸)3A：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4B-01：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)六、图标1.图名：字高7mm(在A0、A1、A2图纸)字高5mm(在A3、A4图纸)2.比例及英文图名：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)七、文字注释1.引出线为箭头或点，引出线为统一体，由标注命令引线制作。2文字说明：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)八、标高符号1. 数字：字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)2符号为等腰直角三角形。3数字以m计单位，小数点后留三位。4零点标高写成0.000，正数标高不注“+”，负数标高应注“-”。5同样位置不同标高标注，如：九、轴线符号1n: 10mm，字高4mm (在A0、A1、A2图纸)2n: 8mm，字高3.5mm (在A3、A4图纸)十、尺寸符号1尺寸标注是尺寸为统一体，如需调整尺寸数字，可采用edit（ed）命令。2尺寸界线距标注物体2-3mm，第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。3半径、直径标注时箭头样式为实心闭合箭头。4标注字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)5标注文字距尺寸线1-1.5mm十一、坡度标注制图技巧:一、图层管理.一般制图分层 A.墙体层(WALL)B.家具层(FURNITURE)C.填充层D.窗层(WINDOW)E.布置层F.尺寸层(DIM)G.文字层(TEXT)H.轴线层(DOTE)I.轴线标注层(AXIS)J.分格层制图时分清各层便于调整图纸，节省时间。二、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。三、图框插入按比例插入图框，首先制作1：1图框，将图框放大，与图比较看是否配合。如不配合缩放与之配合。如要作1：30的图框，第一次图框放大40后不合适，再次缩放输入3/4，即可得到1：30的图框。四、其他1CAD文件在从其他文件粘贴近来后，容易出现无用图层，可purge(pu),清理无用图层。2文字的大小是根据图纸的比例变化的，如A3图纸，比例为1：50，注释文字打印出的尺寸应该是3mm，在文字制作时，文字尺寸大小输入150。3一套图中可能会有不同的比例，在按比例插完第一个图框后，遇到不同比例的图，应根据比例的大小缩放。如有一张图比例为1：50，是正确的，现在要给另一张图插图框，假设这张图要插1：40的图框那就复制1：50的图框，然后缩放输入4/5即得。文字的大小亦可采用这种办法。4同一个CAD界面下，如果打开多个CAD文件，可按着ctrl键点Tab键转换。5在多重复制同一个物体时，可将这一物体作成块，如果修改了此物体，则其他同样物体也随之改变，如不建立块，则需每个都要修改。6建立CAD文件时要有选择的将平面图、立面图、详图分为几个文件。70层上是不可以用来画图的，是用来定义块的。定义块时，先将所有图元均设置为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。8不能在DEFPOINTS层建立图元，此层容易在打印是出现图元消失。9我们在绘制中，一般来说，能用编辑命令完成的，就不要用绘图命令完成。在CAD软件的使用过程中，虽然一直说是画图，但实际上大部分都是在编辑图。因为编辑图元可以大量减少绘制图元不准确的几率，并且可以在一定程度上提高效率。10.在使用绘图命令时，一定要设置捕捉，F3切换。11.在使用绘图和编辑命令时，大部分情况下，都要采用正交模式，F8切换12图纸大小：A01194*840；A1840*597；A2597*420；A3420*297；A4297*21013将CAD文件转化成位图文件，第一种是在CAD的菜单中，选择“输出”，再选择bmp的后缀存储。可以把CAD的屏幕显示内容变成位图文件，但文件分辨率太小。第二种方法可将CAD文件转化成为较大分辨率的位图文件。先需要设置一下，菜单中“工具”“选项”打印和发布，“添加或配置绘图仪”“添加绘图仪向导”。出来一张“添加绘图仪”的菜单，左侧是阶段，右侧是选择内容。“开始”阶段选择“我的电脑”，“绘图仪型号”阶段选择生产商为“光栅文件格式”，最右侧的表格中基本上每个都可以，bmp或jpeg。一路选择“下一步”。在“完成”阶段选择“编辑绘图仪配置”，出现“编辑绘图仪配置”菜单，在这个菜单中自定义一个图纸尺寸。14将EXCEL表格倒入CAD可以利用AutoXlsTablev2.53插件或是先将EXCEL表格复制，到CAD里的下拉编辑菜单的选择性粘贴即可得，到CAD后将表格炸开后即可CAD修改。15. 打印时,图框外出现由AUTODESK教育产品制作,要想去掉则先把文件转成DXF格式然后保存。
