管与管及与建筑构件之间的最小净距.doc

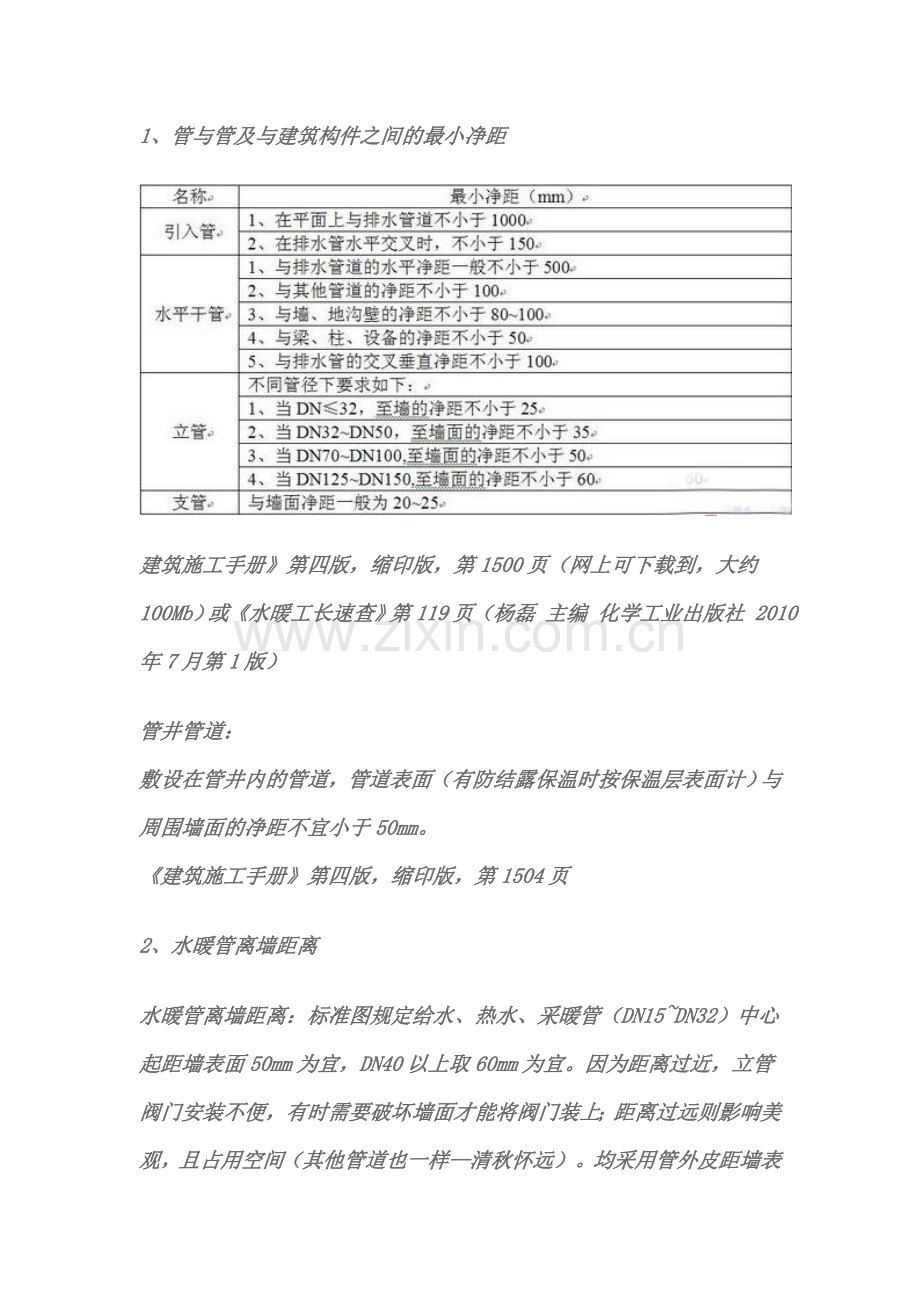

1、管与管及与建筑构件之间的最小净距建筑施工手册第四版，缩印版，第1500页（网上可下载到，大约100Mb）或水暖工长速查第119页（杨磊 主编 化学工业出版社 2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。建筑施工手册第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样清秋怀远）。均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。给水排水及采暖工程现场施工处理方法与技巧，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为4060mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。排水柔性接口铸铁管技术规程（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径 32以下 3250 65100 125150间距 2025 2530 3050 60建筑给排水及采暖工程施工工艺标准（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径DB80时，供水干管距墙尺寸为150mm；当管径DB80时，供水干管距墙尺寸为180mm。回水干管在室内地坪以上沿内墙敷设时，当管径DN80时，回水干管距墙尺寸为50mm；当管径DN80时，回水干管距墙尺寸为65mm。建筑给排水及采暖工程施工工艺标准（DBJ/T61-38-2005）第189页采暖立管距墙尺寸：当设计采用单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为65mm；如后墙和侧墙同侧有散热器（直角形）时，距侧墙尺寸为200mm；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mm。立管之间距离：当设计采用双立管安装时，供水立管一般按照在右侧，回水立管一般按照在左侧。立管距墙尺寸与单立管安装时相同，管径DN32时，两立管中心距为80mm；管径DN40时，两立管中心距为130mm。建筑给排水及采暖工程施工工艺标准（DBJ/T61-38-2005）第189190页5、排水立管、支管距墙尺寸怎样当好水暖工长表3-11，第133页注：如想知道更多关于常用卫生器具排水支管预留孔洞位置与尺寸内容，可购买管道工长速查（曲德仁 主编 化学工业出版社出版）第144页 表3-416、管道上部净空给水引入管管顶上部净空一般不小于100mm排水排出管管顶上部净空一般不小于150mm怎样当好水暖工长电子版第132页7、管道的中心线与梁、柱、楼板的最小距离（自喷系统）公称直径（mm） 25 32 40 50 70 80 100 125 150 200距 离（mm） 40 40 50 60 70 80 100 125 150 200自动喷水灭火系统施工及验收规范（GB 50261-2005）第15页8、水平干管安装与墙、柱表面的安装距离（给水管道）注：（1）钢立管净距指给水、采暖立管外壁与墙、柱的距离。（2）表中管中心与墙、柱的安装距离使用于水平干管的安装怎样当好水暖工长表3-6，第121页（PDF电子版，可下载到）9、建筑排水金属管道距墙尺寸当建筑排水金属管道沿墙或墙角敷设时，管道外壁面与墙体面层的最小净距离不得小于40mm建筑排水金属管道工程技术规程（CJJ 1272009）第4.2.9条。10、建筑排水塑料管道距墙尺寸设置于室内的雨、污水立管离墙净距宜为20mm50mm。室外沿墙敷设的雨、污水管和空调凝结水管道离墙净距不宜大于20mm。建筑排水塑料管道工程技术规程（CJJ/T 292010）第5.1.9条。11、建筑给水金属管道距墙尺寸明装管道的外壁或管道的保温层外表面与装饰墙面的净距宜为10mm。建筑给水金属管道工程技术规程（CJJ/T 154-2011）第5.3.7条。12、建筑给水复合管道距墙尺寸对明装管道，其外壁距装饰墙面的距离应符合下列规定：管道公称直径为10mm25mm时，应小于或等于40mm；管道公称直径为32mm65mm时，应小于或等于50mm。建筑给水复合管道工程技术规程（CJJ/T 155-2011）第5.3.8条。注：11条不适合给水立管（比如立管底部有蝶阀），不适合安装较大阀门的干管，不适合装饰墙面厚度未确定的管道。13、全国民用建筑工程设计技术措施给水排水14、采暖支管（接散热器）管中距墙（完成墙面）50mm。建筑设备施工安装通用图集暖气工程（91SB1,华北标准）,第17页。
