流体传动与控制基础 总复习2011
复习材料一
一、 填空
1. 在液压传动中__压力_和__流量___是两个最重要的参数，两者的乘积则是___功率____。
2. 液压传动中,液体受到的力相当于机械传动中机械构件所受到的__压应力___,它的大小决定于__外负载___。
3. 液压系统的五大组成_动力元件_、_执行元件_、_控制元件_、_辅助元件_、_工作介质_。
4. 真空度等于0。55×105Pa，其绝对压力为_0。45×105Pa_Pa，相对压力为_—0.55×105_Pa。(设大气压力为1×105Pa） P18
5. 通常把_没有粘性_和_不可压缩_的液体称为理想液体.液体流动时若液体中任何一点的__压力__、__流速_和__密度__都不随时间而变化,这种流动称为稳定流动。
6. 液压辅件包括_油箱___、__过滤器__、__热交换器__、__蓄能器_和__管件__.
二、 选择题
1. 液压泵的容积效率是（ A )。
A。η=1-ΔQ/QT B。η=ΔQ/QT
C.η=QT/（QT-ΔQ ) D.η=ΔQ/(QT-ΔQ ）
2. 一液压系统的回油路上需要安装一背压阀，现有的控制元件是溢流阀、减压阀、 顺序阀和单向阀，可以选做背压阀的元件是( A ）。
A. 溢流阀、减压阀和顺序阀 B.溢流阀、顺序阀和单向阀
C. 溢流阀、单向阀和减压阀 D。只有溢流阀
3. 用定量泵和节流阀组成的进、回油路节流调速回路中，若使节流阀起调速作用,在液压系统中必须有（ A ）.
A.与之并联的溢流阀 B. 与之串并联的溢流阀均可
C.有否溢流阀没关系 D. 与之串联的溢流阀
4. 影响液压油粘度变化的主要因素是（ C ).
A。容积 B。压力
C。温度 D.流速
5. 有一液压系统,其主换向阀是一个三位四通电磁换向阀,它的中位机能可使泵卸荷，而使液压缸两腔成封闭状态,由此可判断此换向阀的中位机能是( C ). P86
A。 K型 B。 Y型
C。 M型 D. H型
三、 画图题
③
③
请将一个单向阀和一个顺序阀填入图中的虚线框内并连接好油路，组成一个顺序动作回路(两液压缸尺寸完全相同)。提示：三位四通电磁换向阀左位工作时，左边液压缸按箭头①方向运动
②
①

四、计算题
液压马达排量＝250mL/r,入口压力为9.8MPa，出口压力为0。49MPa，其总效率η＝0.9，容积效率＝0。92,当输入流量为22L/min时，试求：
（1） 马达的输出转矩； P74
（2） 马达的输出转速。 P74 注意题目中字母含义与我们书上有些不同，区别记忆。
解:（1)、总效率，得出,机械效率，
理论转矩，
机械效率,得出，；
(2）、容积效率，得出,，
由，得出,.

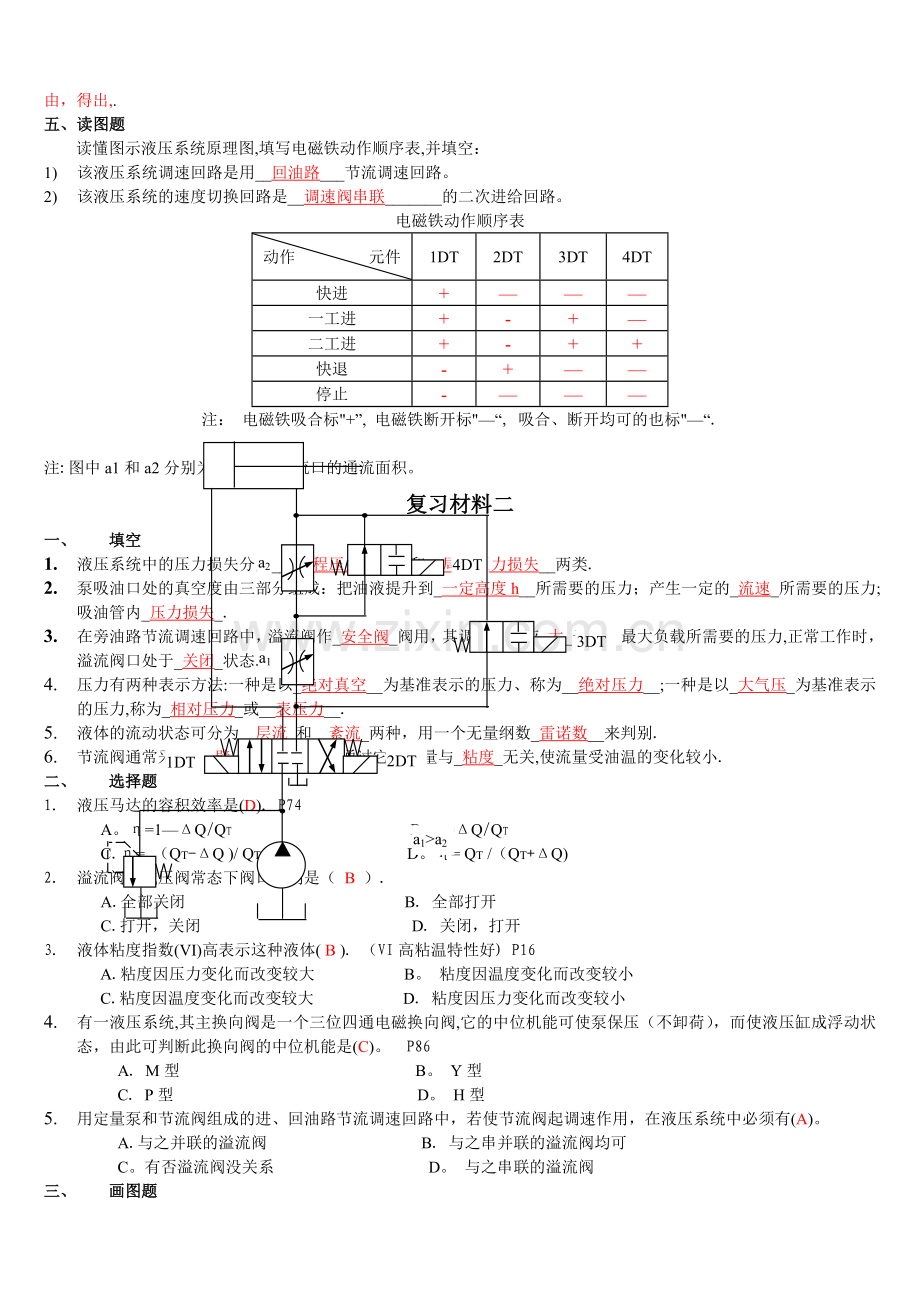

五、读图题
读懂图示液压系统原理图,填写电磁铁动作顺序表,并填空：
1) 该液压系统调速回路是用__回油路___节流调速回路。
2) 该液压系统的速度切换回路是__调速阀串联_______的二次进给回路。
电磁铁动作顺序表
动作 元件
1DT
2DT
3DT
4DT
快进
+
—
—
—
一工进
+
-
+
—
二工进
+
-
+
+
快退
-
+
—
—
停止
-
—
—
—
注： 电磁铁吸合标"+”, 电磁铁断开标"—“, 吸合、断开均可的也标"—“.
4DT
1DT
2DT
3DT
a1>a2
a1
a2

注:图中a1和a2分别为两调速阀节流口的通流面积。
复习材料二
一、 填空
1. 液压系统中的压力损失分为___沿程压力损失__和__局部压力损失__两类.
2. 泵吸油口处的真空度由三部分组成：把油液提升到_一定高度h__所需要的压力；产生一定的_流速_所需要的压力;吸油管内_压力损失_.
3. 在旁油路节流调速回路中，溢流阀作_安全阀_阀用，其调定压力应_大_于克服最大负载所需要的压力,正常工作时，溢流阀口处于_关闭_状态.
4. 压力有两种表示方法:一种是以_绝对真空__为基准表示的压力、称为__绝对压力__;一种是以_大气压_为基准表示的压力,称为_相对压力_或__表压力__.
5. 液体的流动状态可分为__层流_和__紊流_两种，用一个无量纲数_雷诺数__来判别.
6. 节流阀通常采用_薄壁_小孔,其原因是通过它的流量与_粘度_无关,使流量受油温的变化较小.
二、 选择题
1. 液压马达的容积效率是(D). P74
A。η=1—ΔQ/QT B.η=ΔQ/QT
C.η= （QT-ΔQ )/ QT D。η= QT /（QT+ΔQ)
2. 溢流阀和减压阀常态下阀口分别是（ B ）.
A.全部关闭 B. 全部打开
C.打开，关闭 D. 关闭，打开
3. 液体粘度指数(VI)高表示这种液体( B ). （VI高粘温特性好) P16
A.粘度因压力变化而改变较大 B。 粘度因温度变化而改变较小
C.粘度因温度变化而改变较大 D. 粘度因压力变化而改变较小
4. 有一液压系统,其主换向阀是一个三位四通电磁换向阀,它的中位机能可使泵保压（不卸荷），而使液压缸成浮动状态，由此可判断此换向阀的中位机能是(C)。 P86
A. M型 B。 Y型
C. P型 D。 H型
5. 用定量泵和节流阀组成的进、回油路节流调速回路中，若使节流阀起调速作用，在液压系统中必须有(A)。
A.与之并联的溢流阀 B. 与之串并联的溢流阀均可
C。有否溢流阀没关系 D。 与之串联的溢流阀
三、 画图题
请用一定量泵、一个油箱、一个先导式溢流阀、两个远程调压阀和一个中位机能是“O”型的三位四通电磁换向阀组成三级调压回路。
四、 计算题
叶片泵转速n＝1500r/min,输出压力6。3MPa时输出流量为53L/min，测得泵轴消耗功率为7kW,当泵空载时，输出流量为56L/min,求该泵的容积效率和总效率。 P54
解：泵的容积效率,
泵的总效率。
五、 读图题
读懂图示液压系统原理图,填写电磁铁动作顺序表，并填空:
1) 元件4的名称是___减压阀_____，元件8的名称是_压力继电器__.
2) 该液压系统调速回路是采用____调速阀___的__回油路__节流调速回路。
电磁铁动作顺序表
电磁铁
动作
1DT
2DT
3DT
4DT
缸9夹紧
—
—
—
+
缸10快进
+
—
-
+
缸10工进
+
-
+
+
缸10快退
-
+
—
+
缸9松开
-
—
-
—
停止
-
—
-
—
注： 电磁铁吸合标“+”， 电磁铁断开标“-”, 吸合、断开均可的也标“—”。
夹紧 放松

复习材料三
一、 填空
1. 液压传动中压力决定于__外负载____，速度决定于__流量____.
2. 压力有两种表示方法：一种是以_绝对真空__为基准表示的压力、称为__绝对压力___；一种是以___大气压___为基准表示的压力,称为_相对压力_或_表压力。
3. 液压缸存在两种泄漏，一种是__外泄漏_，另一种是_内泄漏_，泄漏主要是由__缝隙__和__压力差__造成的.
4. 直动式溢流阀是利用阀芯上端的__液压力__力直接与下端面的___弹簧力___相平衡来控制溢流压力的，一般直动式溢流阀只用于_调压(保压）_系统。
5. 电液比例阀主要有比例___压力_阀和比例_流量__阀两种。
6. 在液压系统中，由于某种原因，液体压力在一瞬间突然升高，产生很高的压力峰值，这种现象称为__液压冲击_。
二、 选择题
1. 在下列液压阀中， A 不能作为背压阀使用。
A．单向阀 B.顺序阀
C. 减压阀 D。溢流阀
2．若某三位换向阀的阀心在中间位置时，压力油与油缸两腔连通、回油封闭,则此阀的滑阀机能为 A 。P86
A．P型 B。 Y型
C．K型 D。 C型
3．以变量泵为油源时，在泵的出口并联溢流阀是为了使阀起到 A 。
A．溢流定压作用 B。过载保护作用
C．令油缸稳定运动的作用 D.控制油路通断的作用
4. 液压泵的机械效率是( C )。
A。η=1—ΔM/MT B。η=MT/MP
C。η=MT/(MT—ΔM ) D.η=ΔM/(MT—ΔM )
5. 由变量泵和定量马达组成的调速回路,当安全阀的调定压力不变且忽略机械效率的变化,在调速范围内， 执行元件输出的最大转矩（ A )。
A.随泵的排量增加而线性增加 B。 随泵的排量增加而线性减小
C。随泵的排量增加而曲线增加 D。 随泵的排量增加而不变
三、 画图题
请用一单向定量泵、一个油箱、一个先导式溢流阀、一个二位三通电磁换向阀组成一个启停回路。
四、 计算题
如图所示，有一直径为d、质量为m的活塞浸在液体中，并在力F的作用下处于静止状态。若液体的密度为ρ,活塞浸入的深度为h，试确定液体在测压管内的上升高度。
解：设活塞底部液压力为P，分析活塞在垂直方向上的受力得出：
,得出：;
由静压力基本方程得：，
得出：.
五、 读图题
读懂图示液压系统原理图，填写电磁铁动作顺序表，并填空：
3) 该液压系统的速度切换回路是___调速阀并联______的二次进给回路.
4) 该液压系统调速回路是采用___回油路_____节流调速回路.
电磁铁动作顺序表
电磁铁
动作
1DT
2DT
3DT
4DT
快进
+
-
—
—
一工进
+
—
+
-
二工进
+
-
+
+
快退
-
+
—
-
停止
-
-
-
-
注： 电磁铁吸合标“+”， 电磁铁断开标“—”, 吸合、断开均可的也标“—”.
注：图中a1、a2分别为调速阀7、8的通流面积。
复习材料四
一、 填空
7. 液压系统中的压力损失分为__沿程压力损失__和__局部压力损失__两类。
8. 泵的额定压力是按试验标准规定，能连续运转的_最高_压力，在额定压力和额定转速下运行时,泵有足够的流量输出,此流量称为__额定流量__.
9. 蓄能器是液压系统中用以储存_能量_的装置，当前最广泛应用的一种是__充气_式蓄能器。
10. 在旁油路节流调速回路中,溢流阀作_安全_阀用，其调定压力应__大_于克服最大负载所需要的压力,正常工作时，溢流阀口处于__关闭_状态。
11. 是液体__静压力_基本方程，当p0为大气压力pa时，ρgh称为__ 相对 压力，p称为__绝对_压力。
12. YA—N32中YA表示_普通_液压油，N32表示__20_0C时的平均_粘度_为32mm2/s。
13. 节流阀通常采用_薄壁_小孔，其原因是通过它的流量与__粘度_无关,使流量受油温的变化较小。
二、 选择题
1. 一液压系统的回油路上需要安装一背压阀，现有的控制元件是溢流阀、减压阀、 顺序阀和单向阀,可以选做背压阀的元件是（ A )。
A。 溢流阀、减压阀和顺序阀 B.溢流阀、顺序阀和单向阀
C. 溢流阀、单向阀和减压阀 D。只有溢流阀
2. 为使液压泵的允许吸油高度增加,采取下列哪个方法正确（C）。
A．提高泵的转速 B．提高泵输出的压力
C．加大吸油管直径 D．将泵放在海拔较高的地方工作
3. 调速阀是用 （ B )而成的.
A。节流阀和顺序阀串联 B. 节流阀和定差减压阀串联
C.节流阀和顺序阀并联 D。 节流阀和定差减压阀并联
4. 液压马达的机械效率是( A )。
A。η=1—ΔM/MT B。η=ΔM/MT
C.η=MT/（MT+ΔM ) D.η=ΔM/（MT+ΔM )
5. 有一液压系统,其主换向阀是一个三位四通电磁换向阀,它的中位机能可使泵卸荷，而使液压缸两腔成封闭状态，由此可判断此换向阀的中位机能是（ C ).
A. K型 B. Y型
C. M型 D. H型
三、画图题
请将一个中位机能为M型的三位四通电磁换向阀和一个单向顺序阀分别填入图中的两个虚线框内组成一个平衡回路，并连接好油路。
W

四、计算题
某一液压马达,工作压力pM=200x105 Pa，实际流量QM=20L/min，马达的排量qM=25cm3/r,已知马达的机械效率ηMm=0.90，马达的容积效率ηMV=0.95,试求：
（1）马达的输出转矩MM=？ （N·m) P74
(2)马达的转速nM=? （r/min）
（3）马达的总效率η=？
解：（1)输出转矩
(2)输出转速
（3） 总效率
五、读图题
读懂图示液压系统原理图，填写电磁铁动作顺序表,并填空：
1． 阀3在该液压系统中起____安全保压______作用.
2． 阀4的中位机能是__H__型,使其液压系统实现了____卸荷______回路.
3． 该液压系统调速回路属于___回油路___________节流调速回路.
该液压系统的速度切换回路是____调速阀并联_________的二次进给回路.
电磁铁动作顺序表
动作 元件
1DT
2DT
3DT
4DT
5DT
快进
—
+
—
-
—
一工进
-
+
+
—
+
二工进
—
+
-
+
+
快退
+
-
—
—
—
停止
-
-
—
-
—
注: 电磁铁吸合标”+”， 电磁铁断开标”-“, 吸合、断开均可的也标”-“。
2DT
2
5DT
10
8
6
5
3
1
4
7
9
1DT
3DT
4DT
a1
a2
a1>a2

注：图中a1和a2分别
为阀7和阀9节流口的
通流面积.
复习材料五
一、 填空
1. 液压系统中的压力取决于 外负载 ，而输入的流量决定执行元件的 运动速度 ，压力与流量的乘积就是液压系统的 功率 。
2. 液体流动时,若液体中任何一点的__压力__、___流量___和密度都不随__时间__而变化，这种流动就称为___稳定__流动。
3. 溢流阀可用作__溢流阀___、__安全阀___、_背压阀____和组成__调压_______回路和___卸荷____回路。
4. 用节流阀的进油路节流调速回路的功率损失有_节流损失__和__溢流损失__两部分.
5. 液压缸中存在空气时，会使液压缸产生__爬行__或__振动__。为此，液压缸上要设置____缓冲___装置。
6. 液压系统中使用的管道分为__硬管____和_____软管__两类。
7. 如果调速回路既要求效率高,又要求有良好的低速稳定性,则可采用_回油路节流__调速回路。
二、 选择题
1.与节流阀相比较,调速阀的显著特点是 C 。
A．调节范围大 B.结构简单，成本低
C．流量稳定性好 D.最小压差的限制较小
2.在液压系统中，减压阀能够 C 。
A．用于控制油路的通断 B.使油缸运动平稳
C．保持进油口压力稳定 D。保持出油口压力稳定
3. 液压泵的额定压力是（ C ).
A。泵进口处的压力 B.泵实际工作的压力
C。能连续运转的最高压力 D.短时间内超载所允许的极限压力
4. 液压缸差动连接工作时作用力是（D)。
A． B。
C． D.
5. 有一液压系统,其主换向阀是一个三位四通电磁换向阀，它的中位机能可使泵卸荷，而使液压缸两腔成封闭状态,由此可判断此换向阀的中位机能是（ C ).
A. K型 B。 Y型
C。 M型 D. H型
三、画图题
请用一定量泵、一个油箱、一个先导式溢流阀、一个二位二通电磁换向阀（常态位为常闭)组成一个用先导式溢流阀卸荷的回路。
四、计算题
运动粘度ν=40X10-6m2/s的液压油，以流量Q=2。6L/s通过内径d=20mm的光滑金属圆管，求其雷诺数，并判别其流态.又若要使管中的液流为层流,管径应至少是多少？
解：油液的平均运动速度；
由雷诺数，故流态为紊流。
若要使管中的液流为层流，即，
则,.
五、读图题
读懂图示液压系统原理图,填写电磁铁动作顺序表,并填空:
1) 该液压系统调速回路属于____回油路______________节流调速回路.
2) 该液压系统的速度切换回路是___调速阀串联_______的二次进给回路。
电磁铁动作顺序表
动作 元件
1DT
2DT
3DT
快进
+
-
—
一工进
+
+
+
二工进
+
+
-
快退
—
+
—
注: 电磁铁吸合标”+”, 电磁铁断开标”—“, 吸合、断开均可的也标”—“。

2DT
1DT

a
1
3DT

a
2

a2>a1

补充习题:
1． 在图示的进油路节流调速回路中,溢流阀的调定压力为2。4MPa，液压泵的输出流量qP=10L/min,液压缸无杆腔面积A1=50cm2，有杆腔面积A2=25cm2，负载FL=8000N，节流阀通流面积a=0。09cm2，油液密度ρ=870kg/m3,Cq=0。62，求：
(1)活塞运动速度（cm/min), 溢流阀的流量(L/min）;
A1
qY
qP
qL
FL
0.3MPa
（2）液压泵的工作压力.
解：（1）
假定溢流阀已打开
溢流阀没有打开
活塞运动速度：
溢流阀的流量：
（2)液压泵的工作压力为：
2．在图示的进油路节流调速回路中，溢流阀的调定压力为2.4Mpa，液压泵的输出流量qP=10L/min，液压缸无杆腔面积A1=50cm2,有杆腔面积A2=25cm2，负载FL=10000N，节流阀通流面积a=0。08cm2,油液密度ρ=870kg/m3，Cq=0。62，求：
(1)活塞运动速度（cm/min），溢流阀的流量(L/min）。
A1
4
qY
qP
FL
0.3MPa
(2)液压泵的工作压力.
解：（1)
假定溢流阀已打开
溢流阀确已打开
活塞运动速度：
溢流阀的流量：
（2）液压泵的工作压力为:
3．在图示的回油路节流调速回路中，溢流阀的调定压力为2。4Mpa，液压泵的输出流量qP=10L/min，活塞无杆腔面积A1=50cm2，有杆腔面积A2=25cm2,负载FL=10000N，流量系数Cq=0.62,油液密度ρ=870kg/m3,节流阀为簿壁小孔型，通流面积a=0。01cm2,求：
FL=10000N
(1)活塞运动速度(cm/min），溢流阀的流量(L/min）
(2)液压泵的工作压力.
解：(1）假定溢流阀已打开
溢流阀确已打开
活塞运动速度:
溢流阀的流量：
(2)液压泵的工作压力为:
4．在图示的回油路节流调速回路中,溢流阀的调定压力为2。4Mpa，液压泵的输出流量qP=10L/min，活塞无杆腔面积A1=50cm2,有杆腔面积A2=25cm2，负载FL=10000N，流量系数Cq=0.62，油液密度ρ=870kg/m3，节流阀为簿壁小孔型，通流面积a=0.05cm2，求：
FL=10000N
（1)活塞运动速度(cm/min)，溢流阀的流量（L/min)
（2）液压泵的工作压力。
解:(1）假定溢流阀已打开
溢流阀没有打开
活塞运动速度：
溢流阀的流量：
(2）液压泵的工作压力为：
