吉林某电厂水电安装消防验收表格p.doc

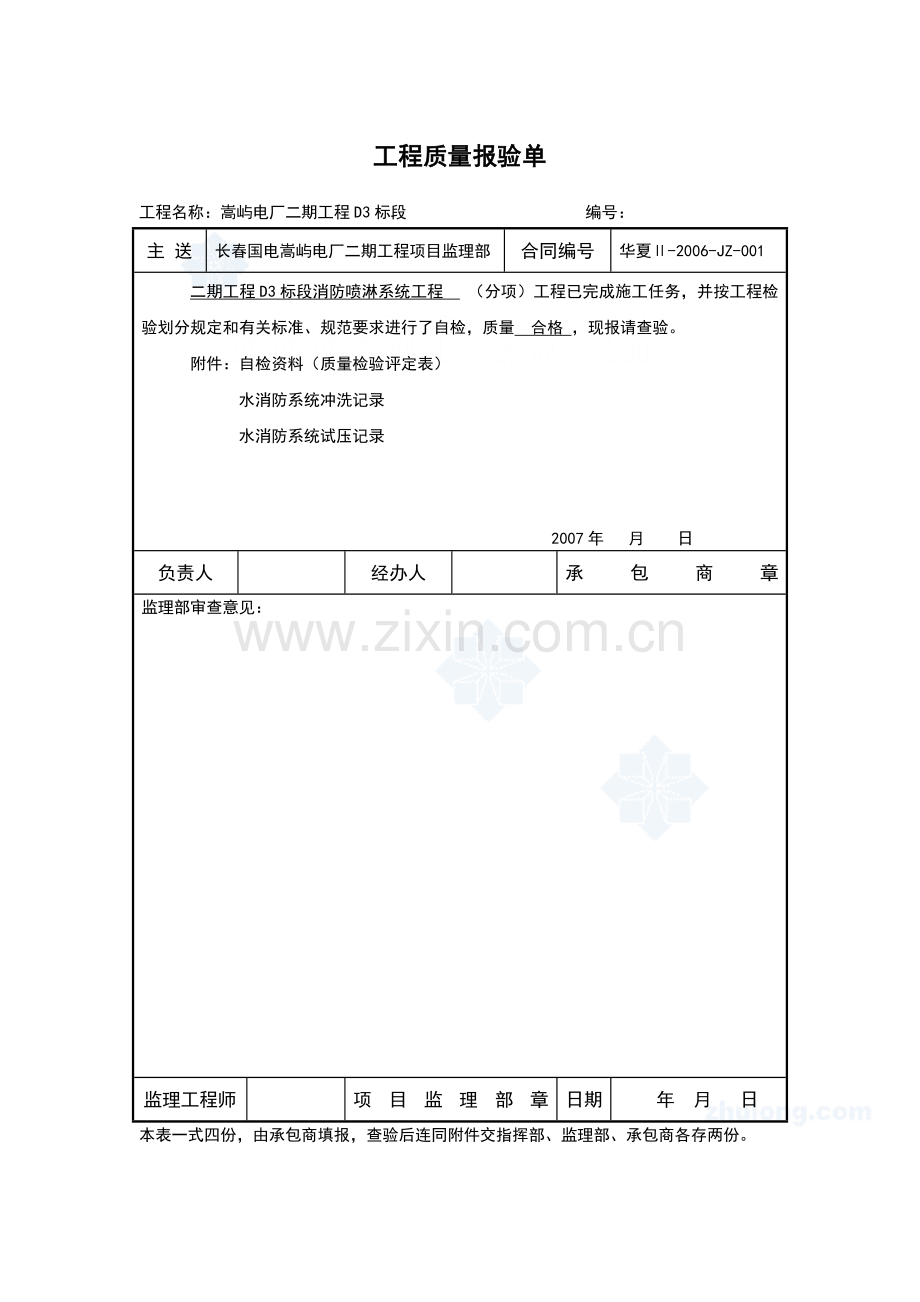

工程质量报验单
主 送
长春国电嵩屿电厂二期工程项目监理部
合同编号
华夏Ⅱ-2006-JZ-001
二期工程D3标段消防喷淋系统工程 （分项）工程已完成施工任务，并按工程检验划分规定和有关标准、规范要求进行了自检，质量 合格 ，现报请查验。
附件：自检资料（质量检验评定表）
水消防系统冲洗记录
水消防系统试压记录

2007年 月 日
负责人

经办人

承包商章
监理部审查意见：

监理工程师

项目监理部章
日期
年 月 日
工程名称：嵩屿电厂二期工程D3标段 编号：
本表一式四份，由承包商填报，查验后连同附件交指挥部、监理部、承包商各存两份。

TW91160
室内、外给水
（碳素钢管安装） 分项工程质量检验评定表
工程编号: 分项工程名称:：D3标段水喷淋消防管道安装 第1页共2页
质量情况
一类项目检验 2 项,符合要求 2 项
二类项目检查 6 项,其中合格 6 项,合格率 100 %
三类项目实测 70 点,其中合格 67 点,合格点率 95.7 %
评定等级
合格
类

别
序

号
检 验 项 目
质 量 标 准
检 验(实 测)结 果
合格
一

类
1
原材料
必须符合设计要求和有关现行标准的规定
符合设计要求和有关现行标准的规定
2
水压试验
必须符合“验标”3.14.3表第2项规定符合设计要求和有关现行标准的规定
符合设计要求和有关现行标准的规定，试验压力为1.6MPa
二

类
3
坡度偏差
应不超过设计要求值的1/3
应符合设计要求和规范规定
合格
合格
合格
合格
合格
合格
合格
合格
合格
合格
4
支、吊、托架安装
应符合设计要求，位置正确，埋设平整牢固，砂浆饱满，不突出墙面，与管道接触紧密固定牢靠
合格
合格
合格
合格
合格
合格
合格
合格
合格
合格
5
管道连接
焊 接
应符合“验标”建3.14.3表第5项规定

丝 接
应紧固,管端应清洁不乱丝,并应留有2-3扣螺纹
合格
合格
合格
合格
合格
合格
合格
合格
合格
合格
法兰连接
应符合“验标”建3.14.3表第5项规定

6
套管安装
管道穿墙(楼)板处,按设计要求和规范规定设置套管

7
阀门安装
应符合“验标”建3.14.3表第7项规定
合格
合格

8
部件安装
应平直,无扭曲,壳面不应有裂纹、垂皮、麻面等缺陷，外圆弧均匀
合格
合格
合格
合格
合格
合格
合格
合格
合格
合格
9
除锈油漆
铁锈、污垢应清除干净，油漆颜色和光泽应均匀，无漏涂，附着良好
合格
合格
合格
合格
合格
合格
合格
合格
合格
合格
接续表 页号

TW91161
室内、外给水
（碳素钢管安装） 分项工程质量检验评定表 (续表)
工程编号: 分项工程名称:：D3标段水喷淋消防管道安装 共2页第2页
类

别
序

号
检 验 项 目
质 量 标 准
单

位
检 验(实 测)结 果
合格
三

类
10
座标
室内
架空及地沟
£10
mm
4
6
8
9
5
8
4
3
7
9
埋 地
£15

室外
架空及地沟
£15

埋 地
£40

11
标高
室内
架空及地沟
610
mm
-4
9
9
-3
-8
9
4
5
8
7
埋 地
610

室外
架空及地沟
610

埋 地
615

12
水平管道弯曲
室内架空地沟和埋管（每10米）
管径£100mm
£5
mm
3
5
2
4
4
2
6
4
6
5
管径$100mm
£10

全长（25米以上）
£25
2
2
1
2
1
2
2
2
2
2
13
立管垂直度
每 米
£2
mm
3
1
0
1
0
2
1
0
2
3
全高（5米以上）
£10
1
7
9
2
7
9
3
8
6
4
14
成排管道在同一线上的间距偏差
£5
mm
4
6
4
5
4
3
4
5
4
3
15
焊口平直度
δ=10以内
£1/4δ
mm

δ=10以上
£3

焊缝加强层
高 度
£1

宽 度
+3～-5

焊缝咬肉
深 度
£0.5

连续长度
£25

总长度两侧
£25%焊缝长度

复
(核)
查
意
见

核
定
等
级

签

署
施工承包商

施工队/处

项目监理部

施工班组

日 期
2007年 8 月 8 日
厦门中安消防安全工程有限公司
调 试 报 告
2007年 08 月08 日
工程名称
新增输煤栈桥消防工程（自动报警）

工程地址

厦门嵩屿
使用单位
嵩屿电厂
联系人
蔡健
电话
0592-2268515
调试单位
厦门中安消防安全工程有限公司
联系人
彭秀友
电话
0592-5539971
设计单位
福建省电力勘测设计院
施工单位
厦门中安消防安全工程有限公司
工
程
主
要
设
备
设备名称型号
型号
数量
生 产 厂
备 注
湿式报警阀
ZSFZ100
7套
四川森田

水流指示器
ZSJZ100
17个
四川森田

洒水喷头
K-ZSTZ15-68℃（3mm）
874个
四川森田

雨淋报警阀
ZSFM100
10套
四川森田

消防栓（室内）
SG24A65
54套
泉州晋源

消防水带
8-65-26
54条
福建南安

施工有无遗留问题

无

施工单位联系

厦门中安
消防安全工程有限公司
电话
0592-5538107
调
试
情
况
每台消防栓开启关闭正常；最大射程大于或等于35米；
喷淋头超过68℃自动爆裂；
雨淋报警阀、湿式报警阀手动正常；
水流指示器运转正常。
调 试 人 员（签字）

使用单位人员（签字）

施工单位负责人（签字）

设计单位负责人（签字）

厦门中安消防安全工程有限公司
调 试 报 告
2007年 8月8日
工程名称
新增输煤栈桥消防工程（二期）

工程地址

厦门嵩屿电厂
使用单位
嵩屿电厂
联系人
蔡健
电话
0592-2268515
调试单位
厦门中安消防安全工程有限公司
联系人
彭秀友
电话
0592-5539971
设计单位
福建省电力勘测设计院
施工单位
厦门中安消防安全工程有限公司
主要设备
1、 C-7输煤栈桥皮带水喷雾及水喷淋系统测试；
2、 C-8输煤栈桥皮带水喷雾及水喷淋系统测试；
3、 C-9B输煤栈桥皮带水喷雾及水喷淋系统测试；
4、 C-10B输煤栈桥皮带水喷雾及水喷淋系统测试；
5、 C-11B煤栈桥皮带水喷雾及水喷淋系统测试；
6、 TT-4转运站水喷雾及水喷淋系统测试；
7、 TT-5运站水喷雾及水喷淋系统测试；

施工有无遗留问题

无

施工单位联系

厦门中安
消防安全工程有限公司
电话
0592-5538107
调
试
情
况
1按照规范要求，现场手动试验，自动报警自动试验控制。

结论：系统符合设计及规范要求，具备验收条件。
调 试 人 员（签字）

使用单位人员（签字）

施工单位负责人（签字）

设计单位负责人（签字）

WT91266
消防、水喷淋系统清洗、吹洗记录

工程名称

厦门华夏嵩屿电厂二期工程

建设单位
厦门华夏嵩屿电厂二期项目部

管道类别

消防管道

施工单位
厦门中安消防安全工程有限公司

系统部位

D3标段消防喷淋管道安装

试验日期
2007 年8月8日

材质

规 格

单 位

数 量

工作介质
镀锌钢管
DN200-DN25
米
10050
水

吹洗标准及规定

吹洗方式
用水冲洗

吹洗标准
无杂质

吹洗结果

管道冲洗干净，无杂质

标准依据
经目测，无杂质

清洗、吹洗经
过及问题处理
先将管道中的压力升至1.0MPa后放气，观察管道口水的颜色，直至无杂质为止。

试验员 ２００7年8月8 日
建设（监 理）单位意见

代表 ２００7 年8月8 日
签　　暑
施工承包商

施工队/处

建设监理处

施工班组

工程项目部

日 期
２００7年8月8日
电建施X-3
页 号
TW91243给水、采暖及生活热水系统通水及水压试验记录
建设单位
厦门华夏嵩屿电厂二期项目部
施工单位
中港四航局
工程名称
厦门华夏嵩屿电厂二期工程
施工图号
35-F0202S-S0520
单位工程名称
D3标段安装工程
施工日期
2007年 8 月08日
分部、分项
工程名称
TT-4、TT-5、C-7、C-8、C-9、C-10、C-11消防喷淋
试验名称
管道压力试验
工作压力
1.2MPa
试验介质
水
环境温度
30℃
介质温度
18℃
试测类别
给水管道压强试验
检验标准
自动喷水灭火系统施工及验收
规范
试验压力(MPA)
试验时间(分钟)
检查方法
试验结果
1.6MPa
30分钟
观察压力表及管道
符合设计要求，无明显泄
压现象，管道无变形。

说 明：
签 署
施工承包商

施工队／处

建设监理处

施工班组

工程项目部

日 期
2006年 1月 15日
TW91243
给水、采暖及生活热水系统通水及水压试验记录
建设单位
厦门华夏嵩屿电厂二期项目部
施工单位
厦门中安消防安全工程有限公司
工程名称
厦门华夏嵩屿电厂二期工程
施工图号
35-F0202S-S0506-06
单位工程名称
D3标段建筑设备安装工程
施工日期
2007年8 月08日
分部、分项
工程名称
D3标段水喷淋消防管道安装
试验名称
管道压力试验
工作压力
1.2MPa
试验介质
水
环境温度
17℃
介质温度
14℃
试测类别
给水管道压强试验
检验标准
自动喷水灭火系统施工及验收
规范
试验压力(MPA)
试验时间(分钟)
检查方法
试验结果
1.6MPa
30分钟
观察压力表及管道
符合设计要求，无明显泄
压现象，管道无变形。

说 明：
签 署
施工承包商

施工队／处

建设监理处

施工班组

工程项目部

日 期
2007年8 月 8日
