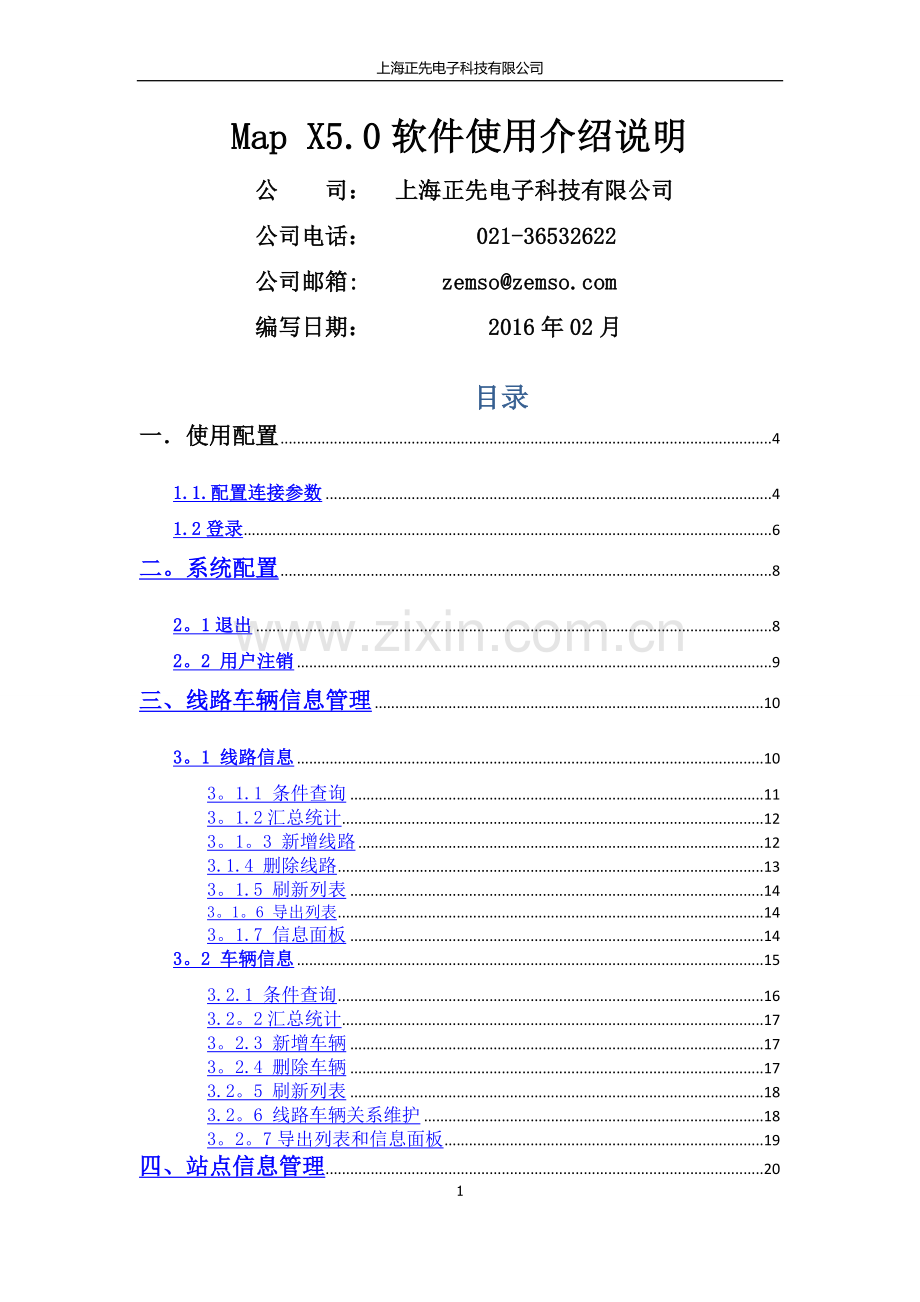

Map X5.0软件使用介绍说明
公 司： 上海正先电子科技有限公司
公司电话： [phone]
公司邮箱: zemso@
编写日期： 2016年02月
目录
一．使用配置 4
1.1.配置连接参数 4
1.2登录 6
二。系统配置 8
2。1退出 8
2。2 用户注销 9
三、线路车辆信息管理 10
3。1 线路信息 10
3。1.1 条件查询 11
3。1.2汇总统计 12
3。1。3 新增线路 12
3.1.4 删除线路 13
3。1.5 刷新列表 14
3。1。6 导出列表 14
3。1.7 信息面板 14
3。2 车辆信息 15
3.2.1 条件查询 16
3.2。2汇总统计 17
3。2.3 新增车辆 17
3。2.4 删除车辆 17
3.2。5 刷新列表 18
3.2。6 线路车辆关系维护 18
3。2。7导出列表和信息面板 19
四、站点信息管理 20
4。1 线路轨迹规划 20
五．电子站牌管理 26
5。1电子站牌终端管理 26
5。2 公告信息发布管理（预留) 35
六、运维监控管理 37
6.1 实时报警窗口 37
6。2 运维监控报告 37
七、关于 38
7.1 窗口样式 38
八.实时线路GIS 39
8。1查看全局 39
8。2线路查询 39
8。3地图操作 41
8。3。1移动 41
8。3。2放大 41
8。3。3缩小 42
8.3.4全局 42
一．使用配置
1。1。配置连接参数
1。打开“V5。0"文件夹,打开“prjEBS_Client.exe”应用程序。如图1—1所示：
图1-1
2。点击“配置连接参数"，弹出相应对话框，如图1—2所示：
直接点击“0k”即可。
图1—2
3。依次进行相关参数配置，“数据库配置”、“地图配置”、“服务通信”、“其他配置",然后“保存返回”即可，如图1—3-1,图1-3—2,图1-3—3，图1—3-4所示：
图1—3—1
图1-3—2
图1-3—3
图1-3—4
1.2登录
1。输入正确的用户名和密码进入相关的主界面，如图1-1所示（各个项目之间的用户名和密码有差异，请按技术人员提供的用户名和密码登录即可）,进入该软件的主界面，如图1—4所示。我们可以看到有上下两个大小的菜单栏,通过点击菜单栏我们可以看到，下面带图标的按钮在上面的菜单栏里都包含这些功能，下面的功能按钮即是我们常用的功能，下面我们依次对这些菜单栏进行详解。
图1-4
二。系统配置
点击“系统配置"菜单栏，我们可以看到如下界面,其中在该菜单上我们可以看到很多信息，其中“用户注销”和“退出"是可操作的.如下图2-1
图2—1
2。1退出
点击“退出”栏，则是完全退出系统，如果想要使用该软件，需要重新登录程序.如下图2。1—1.
图2。1—1
2。2 用户注销
点击“用户注销”栏，点击“用户注销”退到该软件的登录界面。(一般没必要重新登录）
图2。2-1
三、线路车辆信息管理
点击“线路车辆信息管理”菜单栏，出现如下所示，在此菜单栏里,我们可以看到“线路信息”和“车辆信息”是可以操作的。如下图3—1：
图3—1
3.1 线路信息
点击“线路信息"出现如下图3。1—1.
图3.1—1
3。1。1 条件查询
(1）不填写查询条件，点击“模糊查找"则查询全部的线路信息.如图3.1—2：
图3.1—2
（2）填写线路编号进行查询，则查询出填写线路的信息,例如输入“1”则查询1路的线路信息，如下图3.1—3：
图3。1—3
3。1。2汇总统计
由于按照线路需求量以及实际情况,针对不同的客户该应用功能需求性并不是很大.所以一般不需要操作。
3.1。3 新增线路
新增线路编号、线路名称、线路描述、空调类型、上行发车时间、车载线路编码、线路所属公司、票价信息、下行发车时间、线路标记：有效，无效。点击”保存”按钮则该线路添加完成。如下图3。1—4：
图3。1-4
3。1.4 删除线路
在现实生活中,有些线路，由于线路改造等原因，并不需要这条线路了，则需要删除这条线路，选中需要删除的线路，点击“删除线路”即可删除该线路。如图3。1—5：
图3。1-5
3.1.5 刷新列表
刷新当前线路列表,只需点击“刷新列表”即完成当前线路的刷新操作。如图3.1—6
图3.1-6
3.1。6 导出列表
该功能在显示使用中被省略.
3.1。7 信息面板
点击“信息面板"弹出如下对话框,信息面板的作用即是对线路进行相关的说明，由于已经在线路的信息中备注了，所以该面板显示的内容一般是空的。如下图3.1—7所示：
图3。1—7
3.2 车辆信息
在“线路车辆信息管理”菜单栏里，点击“车辆信息”如下图3.2-1,出现下图3。2—2所示对话框
图3。2—1
图3.2—2
3.2。1 条件查询
在“条件查询”菜单栏里有如下查询方式：图3.2—3
1。根据车辆自编号查询车辆信息
2.根据车牌号查询车辆信息
3.根据通讯SIM卡号查询车辆信息
图3.2—2
3。2。2汇总统计
参考3。1。2
3.2.3 新增车辆
点击“增加车辆”信息，按照下图所示，填写相对应的信息.图3.2—4
图3。2—4
3.2。4 删除车辆
选中需要删除的车辆，点击“删除车辆”完成对该车辆删除的操作。图3.2—5
图3。2—5
3.2。5 刷新列表
点击“刷新列表”完成对当前车辆信息的刷新操作。图3。2-6
图3。2—6
3。2.6 线路车辆关系维护
选中一辆车右键点击运营线路更新，如下图3。2—7所示。
图3。2—7
可以选择对应的线路信息及上下行方向和运营时间、运营状态。设置好点击保存即可。图3。2—8
图3。2-8
3.2.7导出列表和信息面板
这两个功能模块和上述“线路信息”的两个功能模块作用差不多.
四、站点信息管理
点击“站点信息管理”菜单,我们可以看到有“线路轨迹规划”栏可以操作。
4。1 线路轨迹规划
1。点击“线路轨迹规划”栏，如下图4.1—1所示，出现下图4。1-2所示的对话框.
图4。1-1
图4。1-2
2.选中需要维护的线路，如下图4.1—3所示，根据已经存在的站点对线路,对公交车的行驶轨迹进行相对应的规划，描绘出该线路公交车的行驶轨迹和相对应的报站位置.右击鼠标我们可以看到一系列操作。如：“移动”，“放大”,“缩小”，“全局",“选择”，“站点新增”，“站点修改”,“站点移位”，“插入节点”.其中移动”,“放大”，“缩小"和后面介绍的“实时线路GIS”模块一样,在这里就不做详细描述，我们重点查看“选择”,“站点新增"，“插入节点”等功能。
图4。1-3
2.1。右键点击“选择”按钮，即是当点击上图地图左右两侧的站点和接电时，我们可以立即在地图上看到该节点或者站点的位置，如下图4。1-4所示,如果放大地图可以详细准确看到看到该节点或者报站位置。
图4。1—4
2.2.当该条线路在运行的过程中,由于一些特殊的站点，这条线路需要新加一些站点,这时候就需要右键点击“站点新增”，此时鼠标形状改变（类似于十字架），同时在地图上相应的位置点击即可，出现下图4.1-5所示对话框，填写对应的数据，点击保存即可。该站点就会出现,如下图4.1-6所示的位置.
此时有两种状态:一。该线路完全规划到该线路上，此时就需要我们对该线路进行线路规划，并且在该位置上点击弹出如下对话框，图4.1—7，点击确定即可。二.该线路只是一个临时的站点,此时不用对其进行规划，但也要按照上述步骤安排，只是这样报站距离相对较大，但是也是可以报站的。当公交车再次路过该站点的时候就会在相应站牌上显示.
图4。1-5
图4。1—6
图4.1-7
2。3.当描绘的站点，我们在实际运行中站点采集的比较稀疏或者过于频繁，我们可以通过“插入”,“删除”，等操作对线路进行更改。只需选中该节点或者站点，然后点击“插入”或者“删除"即可完成该节点的操作。
3.选取一个开始时间,和结束时间。刚好对应起点和终点，然后点击自动生成线路即可自动画线，画线是根据车辆行驶轨迹去画的,所以车辆行驶轨迹质量要稳定.如下图4.1-8：
图4.1—8
4。节点信息是对应每个站点的2—4个节点去选取，如下图4。1—9所示
图4。1-9
五．电子站牌管理
点击“电子站牌管理”菜单栏，我们可以看到有“电子站牌终端管理”和“公告信息发布管理”可以操作.如图—5
图—5
5。1电子站牌终端管理
点击上图所示的“电子站牌终端管理”，如下图所示:进入相关的功能界面。如图5.1—1所示,我们可以看到在该界面我们可以进行“添加站牌”，“修改站牌”，“删除站牌”，“添加站牌分类"，“分类调整"，“刷新列表”等等一系列操作。默认是将所有的电子站牌都显示，一般电子站牌分为“太阳能车屏电子站牌"和“LCD报站电子站牌”，通过分别点击图5。1-1左侧菜单栏,我们可以观察到对应类别的站牌显示在中间位置，如下图5。1—2和图5.1—3。
图5。1—1
图5。1-2
图5.1—3
1。点击“添加站牌”按钮弹出如图5。1-4所示页面，在该页面填写新增站牌的信息，如：站牌名称，站牌标号，所属分类，通信编号等一系列信息,点击“保存站点信息"，完成站牌添加.
图5.1—4
2.当我们完成“添加站牌”操作后，我们并没有对这个站点添加任何线路信息,此时就需要点击“修改站牌”按钮,首先要做的就是选择需要修改的站牌,然后点击“修改站牌”,出现如图5。1-5界面。
图5.1—5
3。在该界面上我们可以对该站牌进行线路的“添加”，“移除"，“上移"，“下移”等一系列操作，此时要注意需要添加线路的上下行。下面依次对这些功能进行相关的介绍。
3.1.我们可以通过“按线路名称查找”和“按途径站点查找”的方式查找对应的线路.
（1）。选中“按线路名称查找”，点击线路选择的对应区域，如图5。1-6所示：
图5。1—6
（2）.选中“按线路名称查找”,点击线路选择的对应区域,如图5。1—7所示：
图5.1-7
（3)。我们就按照“按线路名称查找”查找的方式，对线路进行增加的操作。比如我们需要在该站牌的位置上添加“K1”路，假设该线路在此站牌是上行方向，选中该站牌所在位置，即需要的“报站站名"，点击如图5。1-8所示的右方向所示的箭头,则该线路添加到该站牌上。如图5.1—9所示
图5.1-8
图5.1-9
3.2.按照图5.1-9所示的位置，选中K1线路我们可以对该线路进行上移操作，这样改变K1线路的位置。注：这个上移操作，就是在LCD显示屏上,该线路的显示优先顺序。我们可以看到K1路的位置已经改变,如图5.1—10所示。
图5.1-10
3.3.按照图5.1—10所示的位置，选中K1线路我们可以对该线路进行下移操作，这样改变K1线路的位置。注：这个下移操作，就是在LCD显示屏上,该线路的显示优先顺序。K1路的位置已经改变，如图5。1—11所示。只需点击“保存线路配置”则保存下来.
图5。1—11
4．在图5.1—1所示位置上,当我们需要删除那些废弃不用的站牌时,我们需要点击“删除站牌”按钮,将这个按钮删除掉，图5.1—12
图5。1-12
5。点击“添加站牌分类”如下图所示，将图中对应的对话框的信息添加完整，点击“保存”即可.如图5.1-13
图5.1-13
6.点击“分组调整”，对已分组的电子站牌进行分组调整。如图5.1—14
图5.1-14
7.点击“刷新列表”，刷新当前电子站牌列表
8。 “导出列表”导出电子站牌信息
9.解除报警
10.针对太阳能电子站牌，公司做出新的功能，即可以监测电子站牌现场的工作状态.操作方法如下:
（1）.点击上图5.1—3的“太阳能车屏电子站牌”，在相关区域显示太能站牌的相关列表，如图5.1-15所示:
图5。1-15
（2）.双击图5。1-15中间列表中的站牌数据，如下图5。1-16
图5。1-16
在上图我们首先显示的是站牌当前的信息，在该界面可以看到现场站牌的具体情况，包括太阳能充电电压、太阳能充电电流、太阳能充电功率、蓄电池电压、蓄电池电流、负载电流、负载功率、太阳能充电状态、太阳能过放状态、电池过压状态、LED屏自检时间、LED屏自检结果等信息。
（3）.点击“事件明细”按钮，显示如下图5.1-17所示界面：
图5。1-17
在这个功能栏里，我们可以根据“事件类型"以及发生的时间，查看该站牌的相关信息.
(4）.点击“历史温度”，出现下图5.1—18所示的对话框：
图5.1-18
在这里我们可以查看到站牌近期的温度情况。
（5）。点击“太阳能控制器”按钮，弹出下图5.1—19所示的对话框：
图5。1-19
在该界面上我们可以根据相关的时间查询相关的信息，例如：电池工作电压曲线图（图5。1-19）、充电PWM指标(图5.1-20）、负载功率指标（图5。1-21）.
图5.1-20
图5。1-21
5。2 公告信息发布管理（预留）
在实际项目中,该部分已被别的软件替代，故不需要对此进行编辑。图5。2-1
图5.2—1
从该图片我们可以看到该模块具有如下功能。
5。2.1 新增信息
5.2。2 提交信息
5。2。3 删除信息
5.2.4 审核信息
5.2。5 发布信息
5。2。6 查看信息
六、运维监控管理
6。1 实时报警窗口
图6-1
6.2 运维监控报告
图6—2
七、关于
7。1 窗口样式
图—7
八。实时线路GIS
8。1查看全局
点击“实时线路GIS",加载出对应界面，如图8—1所示，可以查看各个线路车辆的实时报站位置和历史轨迹查询。在此界面可以进行相对应的操作。
图8-1
8.2线路查询
点击左侧的“公交线路",可以查看目前录入的线路信息，以及在这条线路上行驶车辆的编号，点击某条线路的某辆公交车,我们可以查看该车的行驶轨迹，以及所有车辆实时位置，报站情况.如图8-2所示。在这个页面上我们可以看到该线路的站点详情，车辆的报站位置以及该站距离小车报站还有几站显示。
图8-2
从图8-2我们可以观察到，图的右侧报站位置一栏中，我们可以实时的观察公交车所在站牌的位置，以及该站点距离最近一辆公交车所在离的站点数.如下图8。2—1:
图8。2-1
8。3地图操作
将鼠标移到地图所在的位置,我们可以对地图进行相关的操作：如“移动”，“放大”，“缩小”，“全局”等.只需在地图所在位置,右击鼠标即可,如图8—3。
图8—3
8。3。1移动
在地图所在位置，右击鼠标，选中“移动”，即可对当前地图进行一系列拖拉操作。
8。3。2放大
将鼠标移到地图所在位置，右击鼠标，选中“放大"，即可点击地图对地图进行放大操作.可以清楚的看到该线路车辆的行驶情况。
同时通过放大地图,我们可以实时观察公交车在该线路的位置。如下图8。3-1：
图8.3-1
8.3。3缩小
鼠标在地图所在位置右击鼠标选中“缩小”，即可实现点击鼠标对地图缩小的操作。
8.3。4全局
鼠标在地图所在位置右击鼠标选中“全局”,即可查看全局地图。
