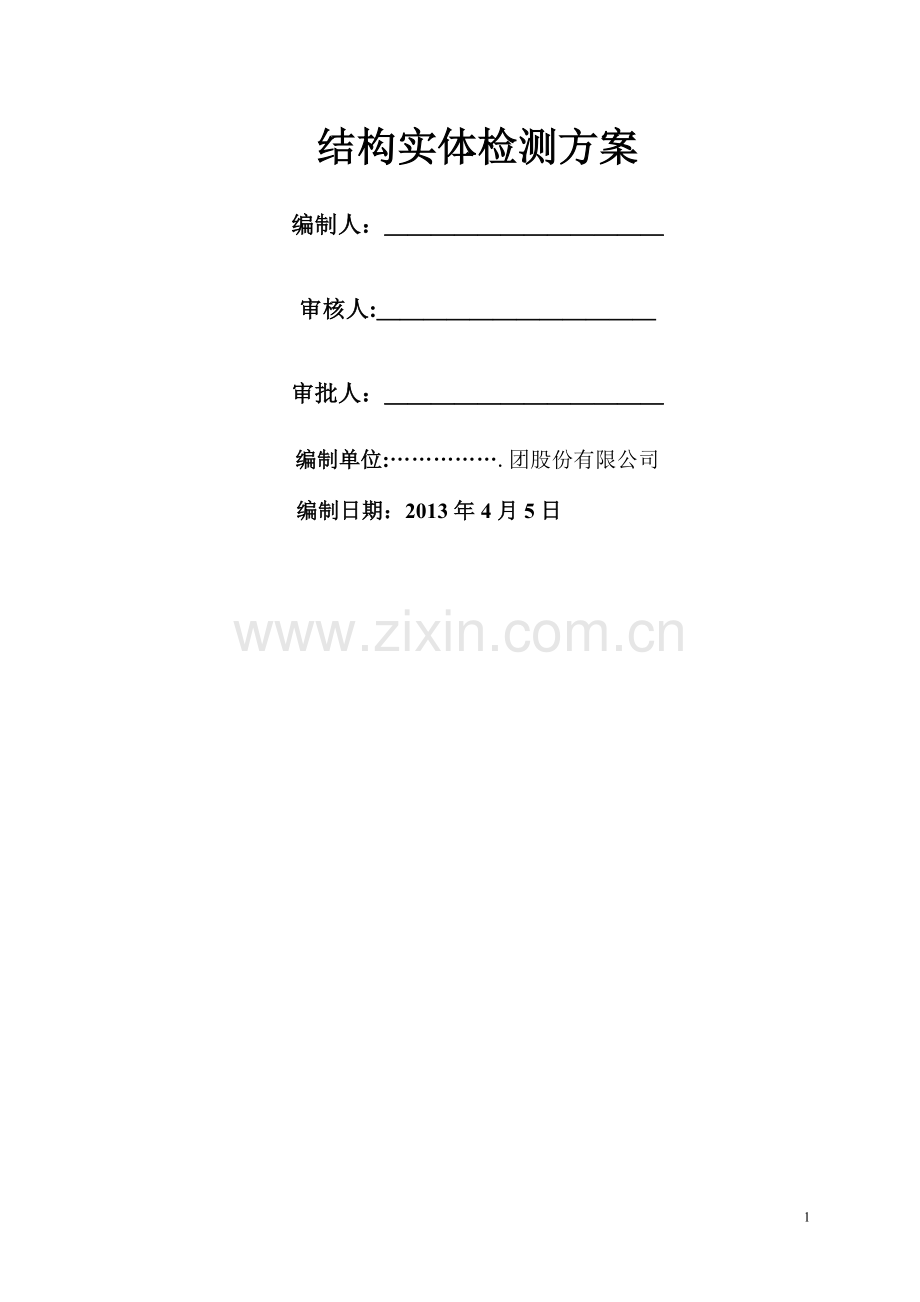

结构实体检测方案
编制人：＿＿＿＿＿＿＿＿＿＿＿＿
审核人:＿＿＿＿＿＿＿＿＿＿＿＿
审批人：＿＿＿＿＿＿＿＿＿＿＿＿
编制单位:…………….团股份有限公司
编制日期：2013年4月5日
1

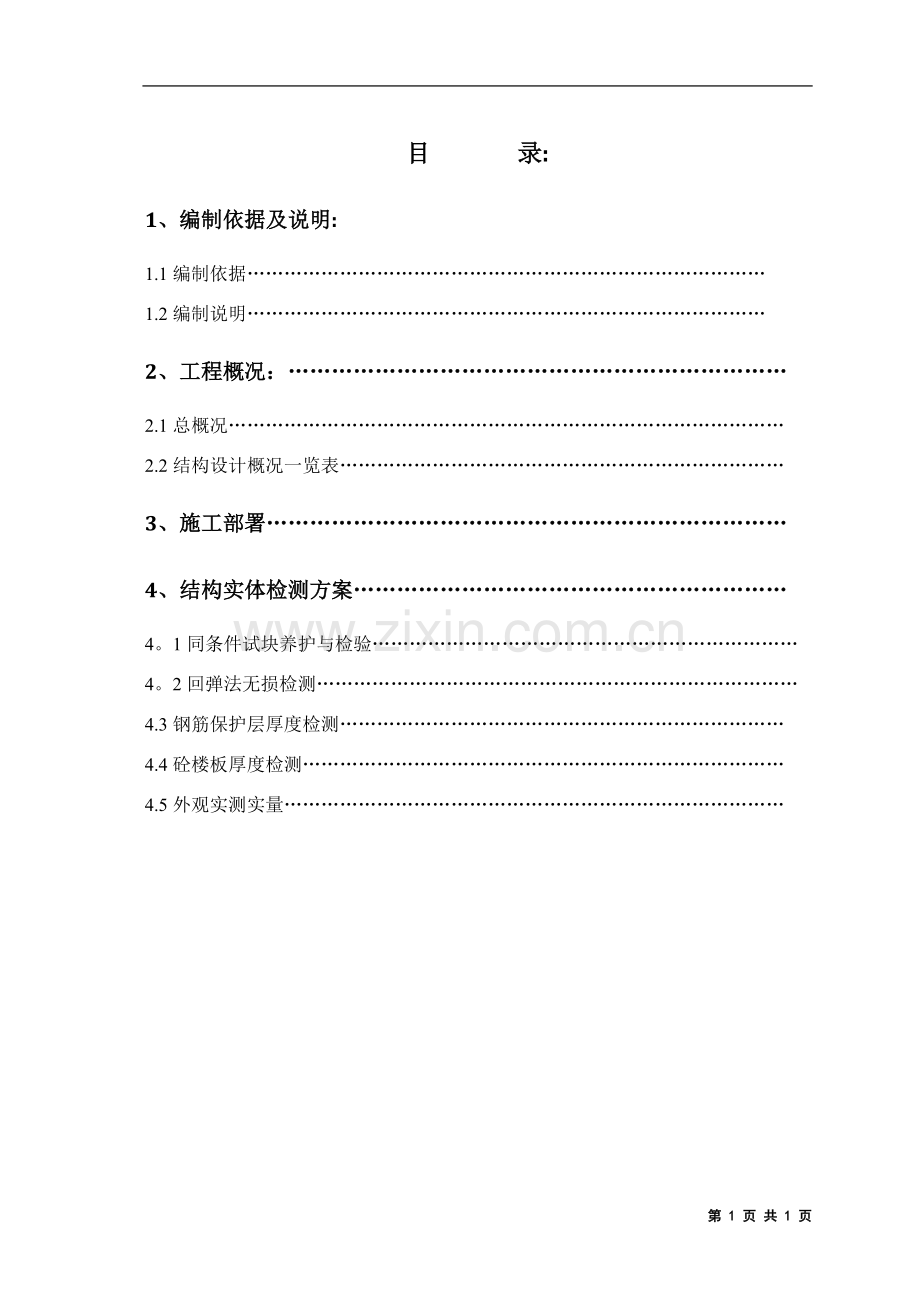

目 录:
1、编制依据及说明:
1.1编制依据…………………………………………………………………………
1.2编制说明…………………………………………………………………………
2、工程概况：……………………………………………………………
2.1总概况………………………………………………………………………………
2.2结构设计概况一览表………………………………………………………………
3、施工部署………………………………………………………………
4、结构实体检测方案……………………………………………………
4。1同条件试块养护与检验……………………………………………………………
4。2回弹法无损检测……………………………………………………………………
4.3钢筋保护层厚度检测………………………………………………………………
4.4砼楼板厚度检测……………………………………………………………………
4.5外观实测实量………………………………………………………………………
第 1 页 共 1 页

1.编制依据及说明
1.1编制依据
1） —————---———-—工程施工用图纸；
2） 《建筑工程施工质量验收统一标准》（GB5020300—2001)
3） 《混凝土结构工程质量验收规范》 (GB50204-2002)
4） 《工程测量规范》（GB50026-2010）
5） 《混凝土强度检验评分标准》（GBJ107)
6） 《回弹法检测混凝土抗压强度技术规程》（JGJ/T23—2003）
7） 《混凝土质量控制标准》（GB50144）
8） 《建筑施工手册》第四版；
9） 工程建设标准强制性条文、及其他有关法律、法规、规章、管理文件。
1.2编制说明
1）为了加强项目质量管理，统一项目质量验收，保证项目施工质量,确保本工程达到国家标准及设计图纸的质量目标,特编制本方案.
对涉及混凝土结构安全的重要部位应进行结构实体检测。结构实体检测在监理工程师（建设单位项目专业负责人)见证下,由施工项目技术负责人组织实施,由陕西广厦试验室承担结构实体检验，该试验室具有相应的专项检测资质。
2）结构实体检验的内容包括：
混凝土强度：同条件试块强度、回弹强度；
混凝土楼板厚度；钢筋保护层厚度;
2。工程概况
2.1总概况
1、工程名称:—---—--工程；
2、建设地点:-—-—-——-—南五路；
3、建设单位：---—-—----业有限公司;
4、监理单位:-——-—-—--—-——监理有限公司
5、设计单位:——-——--—-—----—---——咨询有限公司
6、—-----——工程，框架结构,地下一层,地上六层.总建筑面积16730㎡,地下室层高4。20m，一层、二层层高4。20m,三层以上层高3。6m，屋面为坡屋面.
序
项 目
内 容
1
结构形式
基础结构形式
独立基础及条形基础
主体结构形式
钢筋混凝土框架结构体系
屋盖结构形式
钢筋混凝土斜面屋盖楼板
2
建筑物安全等级/场地类别
二级/四类
3
抗震设防
工程设防烈度
8度
抗震等级
框架二级
4
钢筋是采用
1—2—3级
1级6、8、10;2级10—12 ；3级8—25
5
钢筋接头形式及锚固
机械连接
d≥18钢筋应采用机械连接（直螺纹连接）
焊接或搭接绑扎
d≤18钢筋
接头位置
满足施工、设计规范要求
锚固及搭接
最小锚固长度及最小搭接长度满足施工、设计规范要求
6
混凝土强度等级及其它说明
层号(部位）
柱
梁板
其它
地下室
C30 P6（含外墙）
C30 P6
垫层C15砼
一 ～ 六层柱梁板
C30
C30
填充墙GZ C25
墙厚度
剪力墙250、300，填充墙200、100等
板厚度
地下室底板250,顶板180，结构楼板厚度100、120
2.2结构设计概况一览表
3。施工部署
本工程施工部署将依据工程施工条件，为了确保工程结构质量达到规定要求，项目部建立健全质量保证体系，加强实体检测工作，合理安排工序之间的搭接,严格控制工序质量,以确保有序、优质、安全、高效地组织施工，争创雁塔杯的预期目标.
4。结构实体检测方案
4。1同条件试块养护与检验
1、同条件养护试件取样数量及部位
由项目部会同监理单位共同按照规范规定选定留置部位,规格、数量与标养试块相同（详见取样计划).
2、试件的制作
根据结构实体检验方案中需留置同条件试件的具体部位及数量，浇筑该部位混凝土时，在浇筑地点按标准养护试件制作方法制作同条件养护试件，
3、试件的养护
同条件试件拆模后，将其装入加工好的钢筋笼内,用链条锁在相应的部位同该部位混凝土一起养护.等效养护龄期按日平均温度逐日累计达600Co.d 时所对应的龄期，当满足600Co。d 时,即可送去检验;在冬季施工时日平均气温低于0Co时不计入期龄，同条件试件养护期龄最小不得小于14天，最长期龄不能大于60天。
4、强度检验
同条件养护试件的强度代表值根据强度试验结果按现行国家标准
《混凝土强度检验评定标准》GBJ107—87 评定,乘1。1 折算系数取用。
4。1.3混凝土同条件养护试件取样计划
混凝土同条件养护试件取样计划
序
号
等级
取样
组数
取样部位
执行
人员
检查
人员
备注
1
C30 P6
8
地下室底板
地下室梁板、柱墙

按比例送试验室
3
5
3
C30
36
1～6层墙柱梁板

2*3
3
4
C25
4
地下室、1～3层砌体构造柱、过梁

注:标明同条件试块取样梁板柱墙构件编号、轴线

4.3钢筋保护层厚度检测
4。3.1钢筋保护层厚度
结构构件
名称
混凝土设计强度等级（C)
混凝土
抗渗等级
受力钢筋混凝土保护层厚度（mm）
备注
基础底板
C30
P6
迎水面 40
背水面 20

外墙
C30
P6
迎水面 40
背水面 20
柱
C30
——-
25
梁
C30
-——
25
现浇板
C30
--—
15
五、钢筋保护层厚度检验
1、检验部位：经与监理方协商，依据混凝土规范相关规定，本项目的钢筋保护层厚度检验采用在相关楼层中抽取若干层次进行检查的方式。钢筋保护层厚度检验部位见详附表。
2、检验方法
本工程采用非破损或局部破损的方法，所使用的检测仪器经过计量检验,检验操作符合相应规程的规定,检测误差不大于1mm.
3、检验标准
纵向受力钢筋保护层厚度的允许偏差:梁内构件为＋10mm，－7mm；板内构件为＋8mm,－5mm.
4、合格判定
对梁类、板类纵向受力钢筋的保护层厚度分别进行验收，验收合格应符合下列规定:
①。合格点比例达到90%及以上,检验结构判定为合格；
②. 合格点比例小于90％但不小于80%，可抽取相同数量的构件再行检验，两次抽样总和计算的合格点比例达到90％及以上时，仍判定为合格；
③.每次抽样检验结果中不合格点的最大偏差值不应大于允许偏差值的1。5 倍.
六、楼板厚度检测
1、检验部位
本项目的楼板厚度检测根据不同的栋号不同的板厚分别检测，具体部位与监理讨论决定.
2、检验步骤与方法
a、根据检验部位与设计图纸，查出该板的厚度设计值.
b、一般检测板中部位,由于本工程采用非破损检测方法，所以不需要钻孔,只需在每个检测部位除去该板下面0.2m×0.2m的天花
批荡层,在该板上面对应的地方将泥浆杂物清理干净即可。
c、采用楼板厚度检测仪对楼板厚度进行检测，并记录。
3、检验标准
楼板厚度偏差应满足10%,如板中部位实测值和设计值偏差10％以上的，在该板对角位置各加抽一点，示意图如下：
4.3。4检测位置计划如下：
序号
层次
检测
部位
检测
点数
取样部位
执行
人员
检查
人员
备注
1
地下室
墙、顶板
各8点
根据图纸现场抽查，标注轴线、梁板编号、受力筋规格

2
1层
梁板
10点
根据图纸现场抽查，标注轴线、梁板编号、受力筋规格

3
2层
梁板
10点
根据图纸现场抽查，标注轴线、梁板编号、受力筋规格

4
3层
梁板
10点
根据图纸现场抽查，标注轴线、梁板编号、受力筋规格

4。3。5允许偏差
1）钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差：
1） 板类构件： +8mm -5mm　　梁类构件： +10mm -7mm
2） 柱墙构件： +8mm —5mm　
4）对梁类板类构件纵向受力钢筋的保护层厚度应分别进行验收，并且全部钢筋保护层厚度检验的合格点率应为90％以上。
4。3。6检测方法
钢筋保护层厚度的检验，可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行校准。当采用非破损方法检验时，所使用的检测仪器应经过计量检验,钢筋保护层厚度检验的检测误差不应大于1mm。
4.4砼楼板厚度检测
4.4.1在进行结构施工时,应严格控制各层楼面标高,并根据楼板设计厚度确定钢筋马凳的高度，以确保各处楼板厚度达到设计要求，将允许偏差控制在允许范围内，楼板厚度允许偏差为5mm.
4。4.2楼板厚度检测的结构部位，应由建设、监理、施工等各方根据结构构件的重要性共同选定;
4。4.3在拟定需进行板厚度检测楼层的梁板模板拆除后，进行板厚抽检，每层抽取的点数不少于3点，具体位置在每层的预留洞口与水电预埋管道的边进行检测，也可采用机械设备在楼板钻孔检测;
4.4。4板厚允许偏差为＋8mm，－5mm。
检测时，按不同板厚度进行砼楼板厚度检测，并做好相关检查记录，其检测计划如下:
4.4.5砼楼板厚度检测计划
序号
层次
检测
点数
取样部位
执行
人员
检查
人员
备注
1
地下室顶板
2点
根据图纸现场抽查，标注轴线、板厚及编号

现场监理工程师督
2
二~屋面层板
各2点
根据图纸现场抽查，标注轴线、板厚及编号
