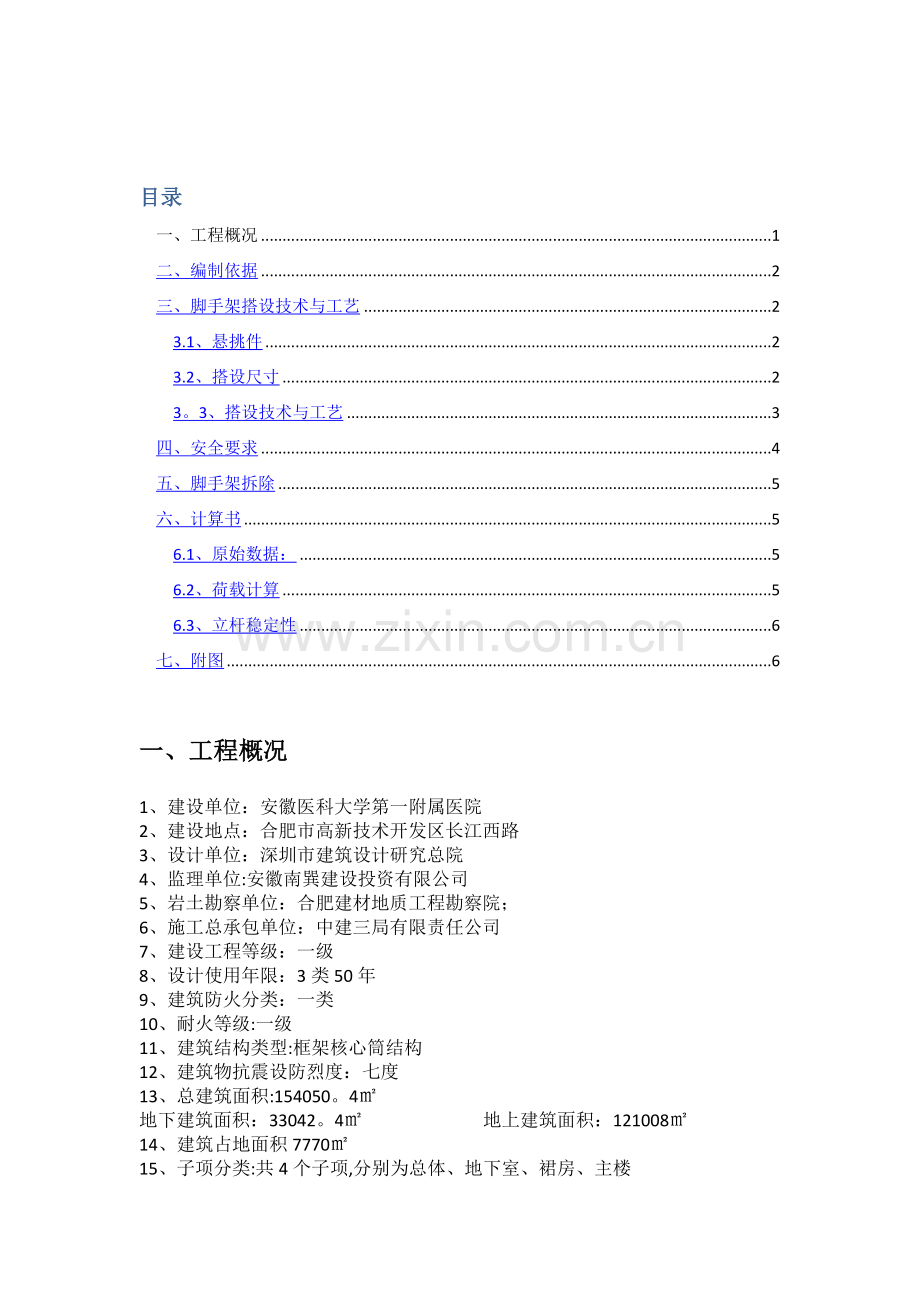

电梯井内架方案.doc_第1页
第1页 / 共6页

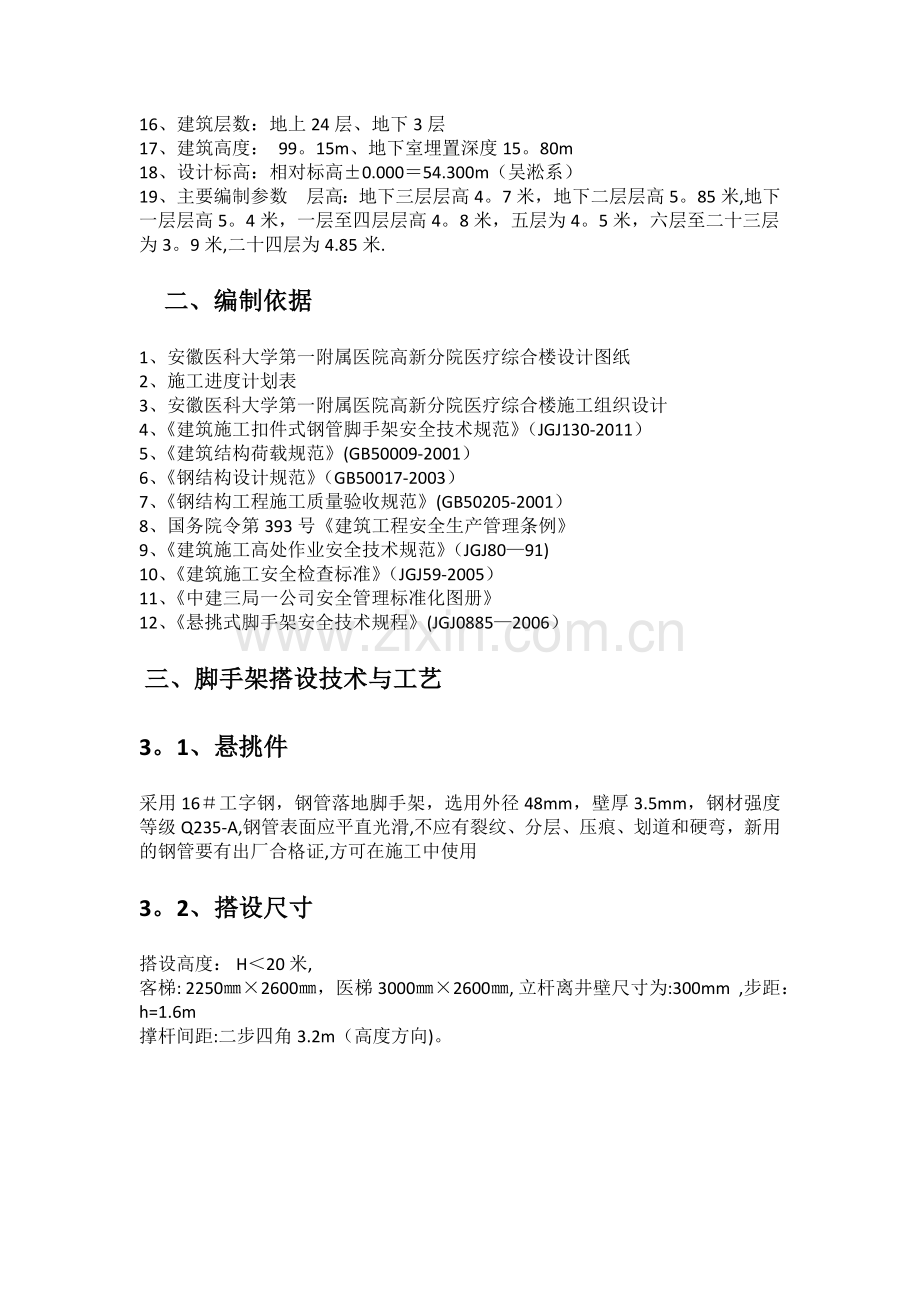

电梯井内架方案.doc_第2页
第2页 / 共6页
电梯井内架方案.doc_第3页
第3页 / 共6页
电梯井内架方案.doc_第4页
第4页 / 共6页
电梯井内架方案.doc_第5页
第5页 / 共6页
点击查看更多>>
资源描述

1、目录一、工程概况1二、编制依据2三、脚手架搭设技术与工艺23.1、悬挑件23.2、搭设尺寸23。3、搭设技术与工艺3四、安全要求4五、脚手架拆除5六、计算书56.1、原始数据:56.2、荷载计算56.3、立杆稳定性6七、附图6 一、工程概况1、建设单位:安徽医科大学第一附属医院2、建设地点:合肥市高新技术开发区长江西路3、设计单位:深圳市建筑设计研究总院4、监理单位:安徽南巽建设投资有限公司5、岩土勘察单位:合肥建材地质工程勘察院;6、施工总承包单位:中建三局有限责任公司7、建设工程等级:一级8、设计使用年限:3类50年9、建筑防火分类:一类10、耐火等级:一级11、建筑结构类型:框架核心筒结

2、构12、建筑物抗震设防烈度:七度13、总建筑面积:154050。4地下建筑面积:33042。4 地上建筑面积:12100814、建筑占地面积7770 15、子项分类:共4个子项,分别为总体、地下室、裙房、主楼16、建筑层数:地上24层、地下3层 17、建筑高度: 99。15m、地下室埋置深度15。80m 18、设计标高:相对标高0.00054.300m(吴淞系) 19、主要编制参数 层高:地下三层层高4。7米,地下二层层高5。85米,地下一层层高5。4米,一层至四层层高4。8米,五层为4。5米,六层至二十三层为3。9米,二十四层为4.85米. 二、编制依据1、安徽医科大学第一附属医院高新分院医

3、疗综合楼设计图纸2、施工进度计划表3、安徽医科大学第一附属医院高新分院医疗综合楼施工组织设计4、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)5、建筑结构荷载规范(GB50009-2001)6、钢结构设计规范(GB50017-2003)7、钢结构工程施工质量验收规范(GB50205-2001)8、国务院令第393号建筑工程安全生产管理条例9、建筑施工高处作业安全技术规范(JGJ8091)10、建筑施工安全检查标准(JGJ59-2005)11、中建三局一公司安全管理标准化图册12、悬挑式脚手架安全技术规程(JGJ08852006)三、脚手架搭设技术与工艺3。1、悬挑件采用16工字

4、钢,钢管落地脚手架,选用外径48mm,壁厚3.5mm,钢材强度等级Q235-A,钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证,方可在施工中使用3。2、搭设尺寸搭设高度:H20米,客梯:22502600,医梯30002600,立杆离井壁尺寸为:300mm,步距:h=1.6m撑杆间距:二步四角3.2m(高度方向)。3.3、搭设技术与工艺3.3。1、搭设顺序预留洞口工字钢放置25焊接安放立杆纵、横向扫地杆铺设模板安放第二步立杆顶层铺设模板3.3.2、预留洞口在绑扎电梯井墙壁钢筋时,按附图在每个电梯井井壁底端预留高180宽180洞口。注意洞口位置的准确性。3。3。3

5、、放置工字钢根据施工进度,分别在二层、六层、十一层、十六层和二十一层电梯井位置按图放置工字钢。每个电梯井放置脚手架卸荷悬挑承力工字钢,每个电梯井设置工字钢二根.工字钢搁置在电梯井两侧预留的墙洞内,每端伸出墙面长度200。工字钢搁置完成后,在预留洞口内填塞木料,以防工字钢滑动。在工字钢上事先焊接脚手架立杆定位钢管3.3.4、搭设内电梯井脚手架3.3.4。1、立杆每个电梯井内布设4根脚手架立杆。立杆支设在电梯井底板及悬挑层工字钢上,立杆接长采用对接。立杆对接扣件必须交错布置,相邻两个立杆接头不应设在同步同跨内,两相邻立杆接头在高度方向不应小于500,各接头中心距主节点距离不大于步距的1/3。顶步立

6、杆可采用搭接接长,搭接长度1m.3.3。4。2、纵、(横)水平杆工字钢上设置纵向、横向扫地杆, 纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆,然后按步距设置纵向、横向水平杆。纵向水平杆设置在横向水平杆上面,并用直角扣件扣紧在横向水平杆上。纵、横向水平杆设置在立杆内侧。四边形成字形闭合。3。3。4。3搁栅杆脚手架每步及操作层均应设置隔栅杆,其间距应均匀,不大于400mm。3.3.4。4、模板铺设在每层楼面操作架上满铺模板,与电梯井墙壁密封。3.3。4.5、撑杆搭设脚手架时,每二步高同时设置撑杆。撑杆的设置方法见附图。3.3.4。6、扣件安装(1)扣件规格必须与钢管(483。5

7、)外径相匹配。(2)螺栓拧紧扭力矩不应小于40Nm且不应大于65Nm.控制在50Nm左右。(3)在立杆处固定横向水平杆、纵向水平杆等均须用的直角扣件。(4)对接扣件开口应朝上或朝内。(5)各杆件端头伸出扣件盖板边缘的长度不应小于100。四、安全要求4。1脚手架必须由持相应有效操作证的架子工搭设和拆除。施工前进行安全技术交底。严格按有关操作规程施工。4.2架子搭设作业人员应穿防滑鞋及悬挂安全带,并戴好安全帽,做好分工及协调配合.4。3作业人员应带工具袋,操作工具应放在工具袋内,以防坠物伤人。搭设材料应随搭设速度,随用随上,以免放置不当掉落,伤人.4。4每次收工前,架上材料应使用完,不要存留在作业

8、面上。已搭好的脚手架应形成稳定结构,不稳的要临时加固。在搭设过程中,配合施工的人员应避开落物的区域。4.5控制搭设高度与施工进度同步,确保电梯井结构施工人员安全.4.6严格控制搭设高度(20m/段)。严禁超高搭设脚手架。4。7禁止将模板支撑固定在脚手架上,或用电梯井内脚手架作为结构的模板支撑。4.8在搭设脚手架时,特别注意严禁使用不合格材料。其中构配件材质同外脚手架。由安全员指挥,作业人员必须服从统一指挥。4.9脚手架搭设完,必须经施工、技术、安全、使用班组等人员验收合格后,挂牌使用.4.10禁止超载堆放物料。禁止拆除受力杆件。4.11在使用期间指定专人维护保养。4。12安全平网上、下层间的间

9、距10m,或2个楼层层高。安全网应符合国家标准的合格产品,网目2.5cm。五、脚手架拆除5。1脚手架拆除或上翻的顺序与搭设顺序相反。5.2拆除前,应由项目部技术员、安全员进行拆除安全交底,清除脚手架上杂物及地面障碍物。5.3在拆除脚手架过程中,有关人员站在将要拆除的脚手架上,在井道内设置安全隔离平网.5。4拆除作业必须由上而下逐层进行,严禁上下同时作业。5.5拉撑杆必须随脚手架逐层拆除,严禁先将拉撑杆整层或数层拆除后再拆脚手架。5。6卸料时,各构配件严禁抛至楼(地)面。5。7运至楼(地)面的构配件应及时检查、整修、保养,并按品种、规格随时码存放。六、计算书 6。1、原始数据:钢管采用483。5

10、,每米重量3。84/M 扣件 1。5/个 模板 0。30kN/m2施工荷载(同时考虑两层施工) 300/ 16工字钢 A=21。1312 每米重量20.513/M IX=11304 搭设高度20米, 步高1。6,共12步 6。2、荷载计算 钢管:总长度:20413(2。623.02)225。6m 重量:225.63.84866.304 扣件:16个/层131。5312kg 模板:0。302.63。0511。7 自重:1190 活荷载:4680 6.3、立杆稳定性单立杆恒载:297。52975KN 单立杆活载:117011700KN 单立杆荷载:14675 KN 1。6mli=1。60cm =100150,满足要求。工字钢梁强度计算=14675300=4402500Nmm=3(f)=205搭设高度20米,立杆和16#工字钢均满足强度和稳定要求七、附图
