CAD导入google earth教学文档

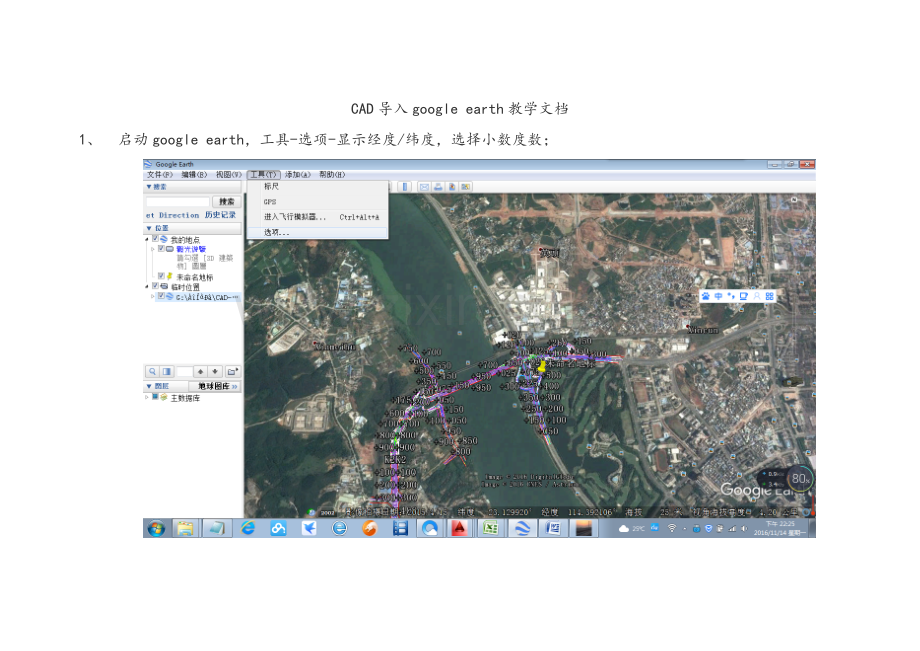

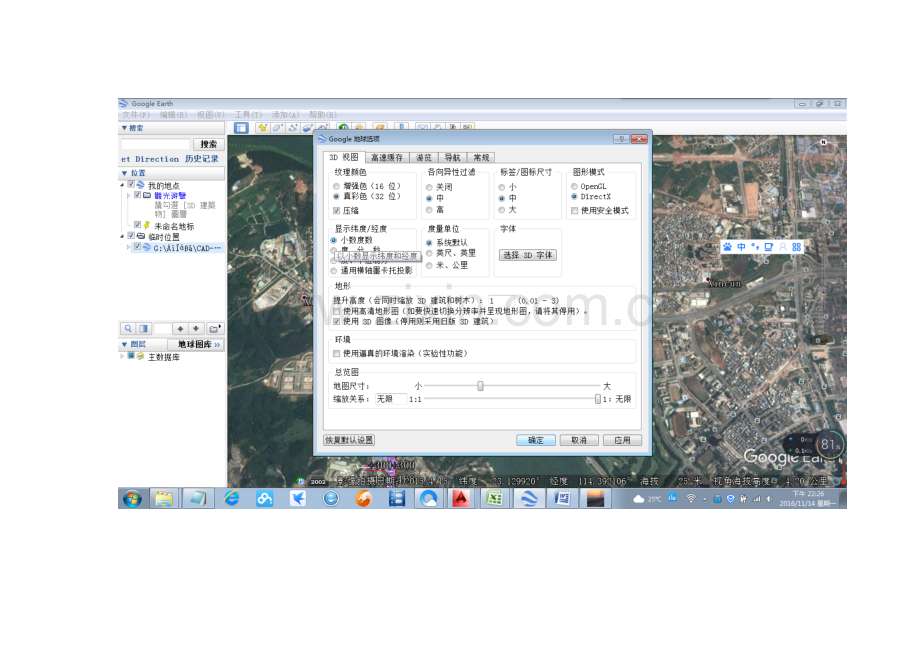

1、 启动google earth，工具-选项-显示经度/纬度，选择小数度数；

2、 找到参照点（交叉点或拐点）在googleearth的位置，添加地标，右键检查属性；读取经度纬度（抄下来，待会要用）；

3、 启动cad（打开红线图的CAD图）

4、 建立相对坐标系统，参照点为原点（在cad图中选择特征点如：交叉点或拐点，画出一个圆进行标记，输入框输入UCS-za）；

回车，ok
5、 加载acad2kml.vlx；

6、 cad命令行键入a2k，输入经纬度，cad基本单位选择米；

7、点击确定，选择需要导入googleearth的cad图形，保存名字.kml文件；

再选中要导入的图

回车，等待生成完毕。
8、如果所选图元TEXT中含有汉字,则需用文本编辑软件(如记事本)将.kml文件另存为(UTF-8)格式；（一般会自动生成）
9、打开，导入刚刚生成的kml文件

Ok！
