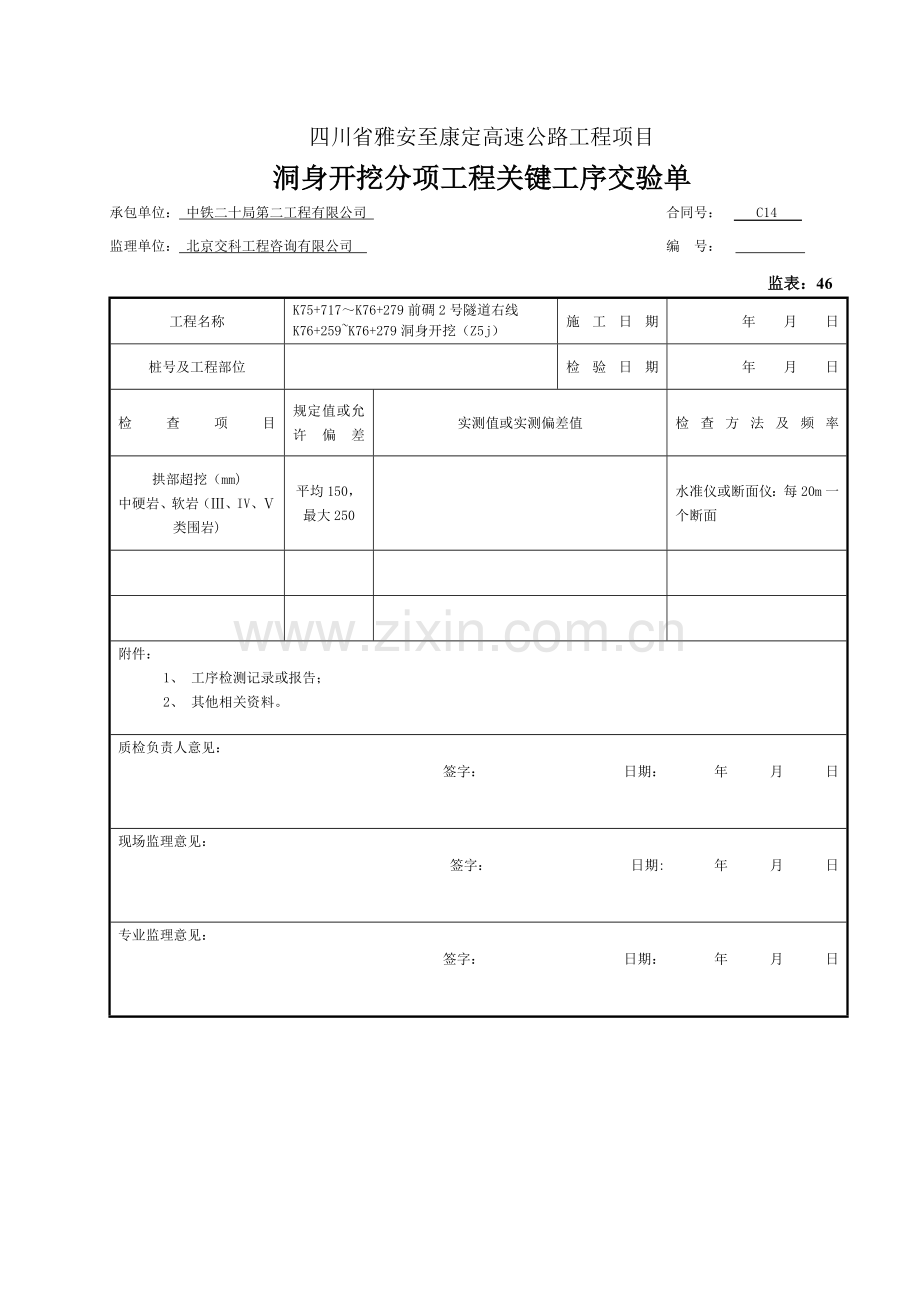

四川省雅安至康定高速公路工程项目施工自检隧道洞身开挖现场质量检验表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：检表10.6。2 工程名称 K75+717～K76+279前碉2号隧道右线 K76+259～K76+279洞身开挖（Z5j）施工日期年月日桩号及工程部位检验日期年月日基本要求 1、不良地质段开挖前应做好预加固、预支护。 2、当前方地质出现变化迹象或接近围岩分界线时,必须用地质雷达、超前小导坑、超前探孔等方法先探明隧道的工程地质和水文地质情况，方可进行开挖。 3、应严格控制欠挖.当石质坚硬完整且岩石抗压强度大于30Mpa并确认不影响衬砌结构稳定和强度时，允许岩石个别凸出部分（每1m2不大于0。1m2）凸入衬砌断面，锚喷支护时凸入不大于30mm，衬砌时不大于50mm，拱脚、墙脚以上1m内严禁欠挖。 4、开挖轮廓要预留支撑沉落量及变形量，并利用量测反馈信息及时调整。 5、隧道爆破开挖时应严格控制爆破震动。 6、洞身开挖在清除浮石后应及时进行初喷支护。检查项目规定值或允许偏差实测值或偏差值检查方法及频率拱部超挖（mm) 破碎岩、土(Ⅰ、Ⅱ类围岩）平均100，最大150 / 水准仪或断面仪：每20m一个断面中硬岩、软岩（Ⅲ、IV、Ⅴ类围岩) 平均150，最大250 硬岩（Ⅵ类围岩) 平均100，最大200 / 边墙超挖（mm）每侧 +100，-0 尺量：每20m检查1处全宽 +200,—0 仰拱、隧底超挖（mm）平均100,最大250 / 水准仪：每20m检查3处检查人意见：质检负责人意见：四川省雅安至康定高速公路工程项目洞身开挖分项工程关键工序交验单承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：监表：46 工程名称 K75+717～K76+279前碉2号隧道右线 K76+259~K76+279洞身开挖（Z5j）施工日期年月日桩号及工程部位检验日期年月日检查项目规定值或允许偏差实测值或实测偏差值检查方法及频率拱部超挖（mm) 中硬岩、软岩（Ⅲ、IV、Ⅴ类围岩) 平均150，最大250 水准仪或断面仪：每20m一个断面附件： 1、工序检测记录或报告； 2、其他相关资料。质检负责人意见：签字：日期：年月日现场监理意见：签字：日期: 年月日专业监理意见：签字：日期：年月日四川省雅安至康定高速公路工程项目施工自检隧道开挖地质调查原始记录表承包单位: 中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号: 隧道记录表工程名称 K75+717～K76+279前碉2号隧道右线 K76+259~K76+279洞身开挖（Z5j）施工里程判定距洞口距离（m）岩性指标岩石类型（名称） □极硬岩 □硬岩 □较软岩 □软岩 □极软岩 □土岩石强度 Rc(MPa) □ (〉60） □ （30—60） □ (15—30） □ (5-15） □ (<5）掌子面状态 □稳定 □稳定 □随时间松弛、掉块 □自稳困难, 需及时支护 □正面不能自稳，需超前支护岩体完整状态地质构造影响程度 □轻微 □较重 □严重 □极严重 □完整 □较完整 □较破碎 □破碎 □极破碎地质结构面间距（m) □>1。5 □0.6～1。5 □0。2~0。6 □0.06~0。2 □〈0.06 延伸性 □极差 □差 □中等 □好 □极好粗糙度 □明显台阶状 □粗糙 □波纹状 □平整光滑有擦痕 □平整光滑张开性（mm）) □密闭<0.1 □部分张开 0。1～0。5 □张开 0.5～1.0 □无充填张开〉1.0 □粘土充填风化程度 □未风化 □微风化 □弱风化 □强风化 □全风化简要说明地下水状态渗水量L （min。10m) □<10干燥或湿润 □10～25 偶有渗水 □25～125 经常渗水 □干燥或湿润 □偶有渗水 □经常渗水初始应力状态埋深H= m 其他地址构造应力状态围岩级别 □Ⅰ □Ⅱ □Ⅲ □Ⅳ □Ⅴ □Ⅵ 掌子面地质素描施工单位检查人：日期：专业监理工程师：日期备注：岩性指标栏岩石力学强度指标必要时做四川省雅安至康定高速公路工程项目施工自检隧道洞身开挖自检表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：隧道记录表04 合同段 C14 工程名称 K75+717～K76+279前碉2号隧道右线 K76+259～K76+279洞身开挖（Z5j）桩号或部位围岩类别检查日期拱顶 0 设计标高实测标高高+底— 设计宽度点位桩号左侧右侧左侧右侧左侧右侧左侧右侧左侧右侧左侧右侧左侧右侧左侧右侧 1/2 实测宽cm 超+欠— 3/4 实测宽cm 超+欠— 5/6 实测宽cm 超+欠— 7/8 实测宽cm 超+欠- 眼迹保存率本茬炮进尺周边眼合计数量保留眼迹的周边眼数量保存率％施工时间取点示意图检查结果检查人: 质检负责人：四川省雅安至康定高速公路工程项目施工自检隧道边樯基础检查记录表承包单位：中铁二十局第二工程有限公司合同号: C14 监理单位：北京交科工程咨询有限公司编号: 隧道记录表16 合同段 C14 工程名称 K75+717～K76+279前碉2号隧道右线 K76+259～K76+279洞身开挖（Z5j）桩号或部位检查日期检查范围K + (A）~K + （B) 围岩类别：项目点位基底标高开挖宽度设计实测超“+”欠“一”挖设计实测超“+”欠“一"挖 A 左右 B 左右基底地质情况描述: 地下水发育情况及处置：基槽清理情况：其他: 检查结果检查人：质检负责人：四川省雅安至康定高速公路工程项目施工自检水准测量记录表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位: 北京交科工程咨询有限公司编号：工程名称： ZK78+240～ZK80+658大柏牛隧道左线 ZK80+610～ZK80+658洞身开挖（Z5j) 工程部位：检测日期：测表3 测点水准尺读数视线高高程（m）设计高程 (m）偏差值(mm) 备注后视中间点前视备注：测量: 计算: 复核：四川省雅安至康定高速公路工程项目施工自检全站仪平面位置检测表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：工程名称: K75+717～K76+279前碉2号隧道右线 K76+264～K76+279洞身开挖(Z5j）桩号及工程部位: 日期: 　　　　　　　　　　　　　　测表11 测站点编号测站点坐标Ｘ＝Ｙ＝Ｈ＝后视点编号后视点坐标Ｘ＝Ｙ＝Ｈ＝后视极坐标 S=　　　米 ɑ= ° ′ ″ 气压温度仪高 P= mmhg T= ℃ I= 米里程桩号( 墩台编号)及位置设计座标实测座标差　　值偏位 √(△X2+△Y2 ）备注ＸＹＸＹ △X △Y 测量：计算：复核：
