表8.17--电气照明装置单元工程安装质量验收评定表.doc

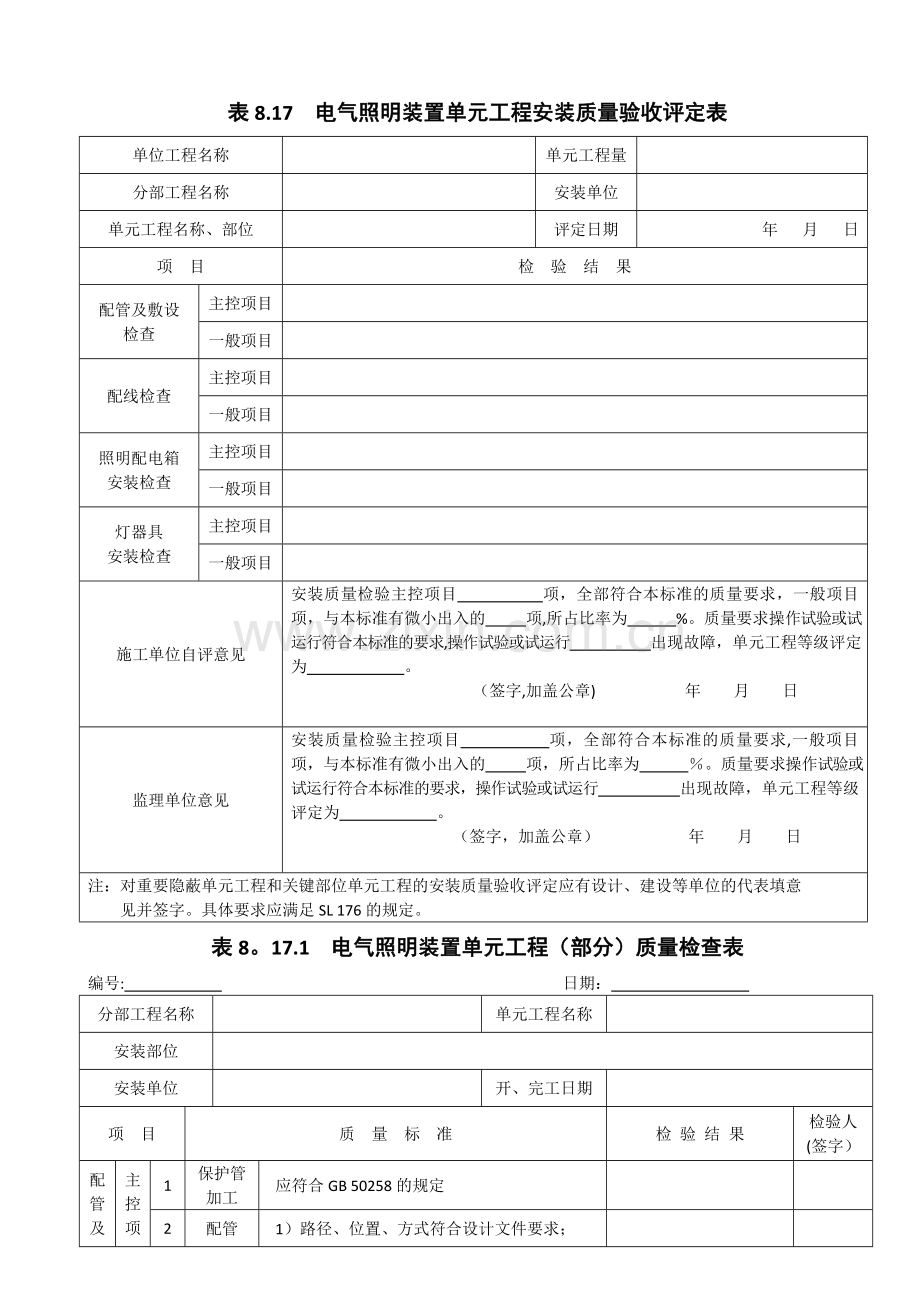

表8.17 电气照明装置单元工程安装质量验收评定表
单位工程名称

单元工程量

分部工程名称

安装单位

单元工程名称、部位

评定日期
年 月 日
项 目
检 验 结 果
配管及敷设
检查
主控项目

一般项目

配线检查
主控项目

一般项目

照明配电箱
安装检查
主控项目

一般项目

灯器具
安装检查
主控项目

一般项目

施工单位自评意见
安装质量检验主控项目 项，全部符合本标准的质量要求，一般项目 项，与本标准有微小出入的 项,所占比率为 %。质量要求操作试验或试运行符合本标准的要求,操作试验或试运行 出现故障，单元工程等级评定为 。
（签字,加盖公章) 年 月 日

监理单位意见
安装质量检验主控项目 项，全部符合本标准的质量要求,一般项目 项，与本标准有微小出入的 项，所占比率为 ％。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程等级评定为 。
（签字，加盖公章） 年 月 日

注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意
见并签字。具体要求应满足SL 176的规定。
表8。17.1 电气照明装置单元工程（部分）质量检查表
编号: 日期：
分部工程名称

单元工程名称

安装部位

安装单位

开、完工日期

项 目
质 量 标 准
检 验 结 果
检验人(签字）
配管及敷设
检查
主控项目
1
保护管加工
应符合GB 50258的规定

2
配管
1）路径、位置、方式符合设计文件要求；
2)管路配置弯曲半径及弯扁度应符合GB 50303的规定；
3）管口平整、光滑；
4）明配管水平、垂直敷设的允许误差为0。15％，全长偏差不应大于管内经的1/2

3
接线盒安装
1）装设位置符合设计文件要求；
2）固定（埋设）牢固、无损伤

4
管路
连接
1)固定均匀、合理;
2）普通螺纹钢管连接牢固,跨接接地线焊接可靠；防爆螺纹钢管连接涂电力复合脂均匀，接地跨接线可靠，钢套管连接,管口对正，焊接牢固、严密;紧固螺钉连接，紧密,无松动;
3）塑料管连接胶合牢固；
4）暗配钢管与盒（箱）采用焊接连接，管口宜高出盒(箱）内壁3~5mm,并补涂防腐漆;明配钢管或暗配的镀锌钢管与盒（箱）连接采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2～3丝扣；
5)过渡式，用软管保护，管口包扎紧密;用专用接头软管，连接可靠,密封良好

5
其他
1）隔离密封件填充料光滑,无龟裂；
2）管路处配合处密封良好；
3）管理及附件防腐、接地或接零符合设计文件要求

检查意见：
主控项目共 项，其中符合本标准质量要求 项；
一般项目共 项，其中符合本标准质量要求 项,与本标准有微小出入 项.
安装单位
（盖章）
年 月 日
监理工程师
（签字）
年 月 日
表8.17。2 电气照明装置安装单元工程（部分）质量检查表
编号: 日期：
分部工程名称

单元工程名称

安装部位

安装单位

开、完工日期

项 目
质 量 标 准
检 验 结 果
检验人（签字）
配线检查
主控项目
1
导线敷设
1)导线无纽结、死弯和绝缘层损坏等缺陷；
2)导线敷设平直整齐、绑扎牢固;
3）导线连接牢固，包扎紧密，不损伤芯线；
4）接地线连接牢固，接触良好；
5)导线在补偿装置内的长度有适当裕量；
6)导线间及对地的绝缘电阻值不小于0.5MΩ

2
保护管内配线
1）穿管绝缘导线线芯最小截面：铜芯1mm2,铝芯2。5mm2；
2)管内导线无接头和扭接，绝缘无损伤;
3)管内导线总截面不大于管截面积的40%；
4）接线紧固，导线绝缘电阻值不大于0.5MΩ

3
塑料护套线配线
1）导线无扭绞、死弯和绝缘层损伤等缺陷；
2）敷设平直、整齐、固定牢固；
3)线路固定点距为±5mm，水平度±5mm，垂直度±5mm;
4）导线应连接牢固,绑扎紧密,不损伤芯线;
5）导线之间及对地绝缘电阻值不小于0.5MΩ

检查意见:
主控项目共 项，其中符合本标准质量要求 项；
一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项.
安装单位
(盖章)
年 月 日
监理工程师
（签字）
年 月 日
表8。17.3 电气照明装置安装单元工程（部分）质量检查表
编号: 日期：
分部工程名称

单元工程名称

安装部位

安装单位

开、完工日期

项 目
质 量 标 准
检 验 结 果
检验人（签字）
照明配电箱
安装检查
主控项目
1
绝缘电阻
不小于0。5MΩ

2
配
电
箱
1）安装位置、高度符合设计文件要求;
2）配电箱安装垂直允许偏差为±3mm；暗设的箱面板紧贴墙壁；箱体安装牢固，涂层完整；
3）配电箱上回路标志正确、清晰

3
配电箱内电器
1）排列整齐，固定牢固;
2）380V及以下电压的裸露载流部分用户非绝缘金属部分间表面距离不小于20mm

4
接地和接零
符合设计文件要求

一般项目
1
各相负荷分配
符合设计文件要求

检查意见：
主控项目共 项，其中符合本标准质量要求 项；
一般项目共 项，其中符合本标准质量要求 项,与本标准有微小出入 项。
安装单位
（盖章）
年 月 日
监理工程师
（签字）
年 月 日
表8.17。4 电气照明装置安装单元工程(部分）质量检查表
编号： 日期：
分部工程名称

单元工程名称

安装部位

安装单位

开、完工日期

项 目
质 量 标 准
检 验 结 果
检验人(签字）
灯器具
安装检查
主控项目
1
灯具、开关、插座安装
1）灯具、开关、插座安装牢固,位置正确，高度符合设计文件要求。开关应切断相线。暗开关、暗插座应贴墙面;
2）同一室内安装的开关插座允许偏差不大于5mm,成排安装的开关、插座允许偏差不大于1mm;暗开关(暗插座）垂直度不小于0.15%；
3）同一室内成排灯具安装应横平竖直,高度在同一平面；嵌入顶棚装饰灯边框在一条直线上

2
事故照明
事故照明有专门标志及应急疏导指示

3
36V及以下照明变压器安装
1)电源侧应有短路保护,其熔丝的额定电流不应大于变压器的额定电流;
2）外壳、铁芯和低压侧的任意一端或中性点，均应接地或接零

4
灯具金属外壳的接地
必须接地或接零的灯具金属外壳与接地（接零网之间应有明显的标志的专用接地螺钉连接牢固

一般项目
1
灯具配件
齐全无机械损伤、变形、涂层剥落等缺陷

2
引向每个灯具导线线芯最小截面
最小截面应符合GB 50259的规定

3
一般灯具及开关、插座安装
1)同场所的交直流或不同电压的插座有明显区别，不应互相插入；
2）灯具吊杆用钢管直径不小于10mm,钢管壁厚不小于1.5mm;
3）日光灯和高压水银灯与其附件的配套规格一致；
4）吊链灯具的灯线不应受拉力，灯线应与吊链编叉在一起;
5)金属卤化物等的电源线经接线柱连接,电源线不得靠近灯具表面，灯具与触发器和限流器必须配套使用;
6）投光灯的底座及支架固定牢固，枢轴沿需要的光轴方向拧紧固定

表8。17.4（续)
项 目
质 量 标 准
检 验 结 果
检验人（签字)
灯器具
安装检查
一般项目
4
顶棚上灯具的安装
1）灯具固定在专设的框架上，电源线不贴近灯具外壳；
2）矩形灯具边缘与顶棚面装修直线平行。对称安装的灯具，纵横中心轴线的偏斜度不大于5mm；
3）日光灯管组合的灯具，灯管排列整齐，金属或塑料间隔片无弯曲、扭斜缺陷

5
室外灯具安装
符合设计文件要求

6
密封有特殊要求的灯具
符合设计文件及产品技术文件要求

检查意见：
主控项目共 项,其中符合本标准质量要求 项；
一般项目共 项,其中符合本标准质量要求 项，与本标准有微小出入 项。
安装单位
（盖章）
年 月 日
监理工程师
（签字）
年 月 日
