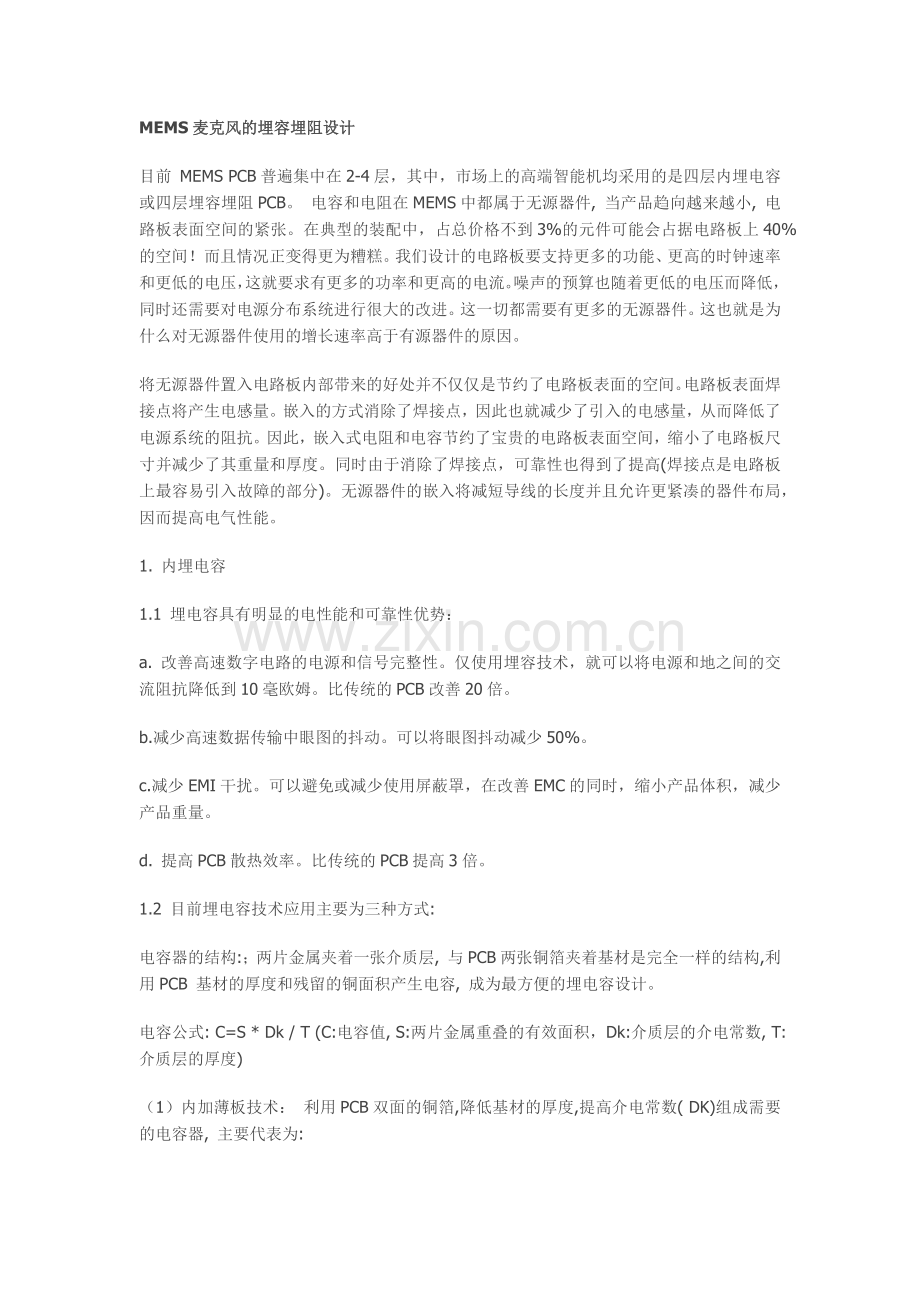

PCB埋容埋阻.doc_第1页
第1页 / 共4页

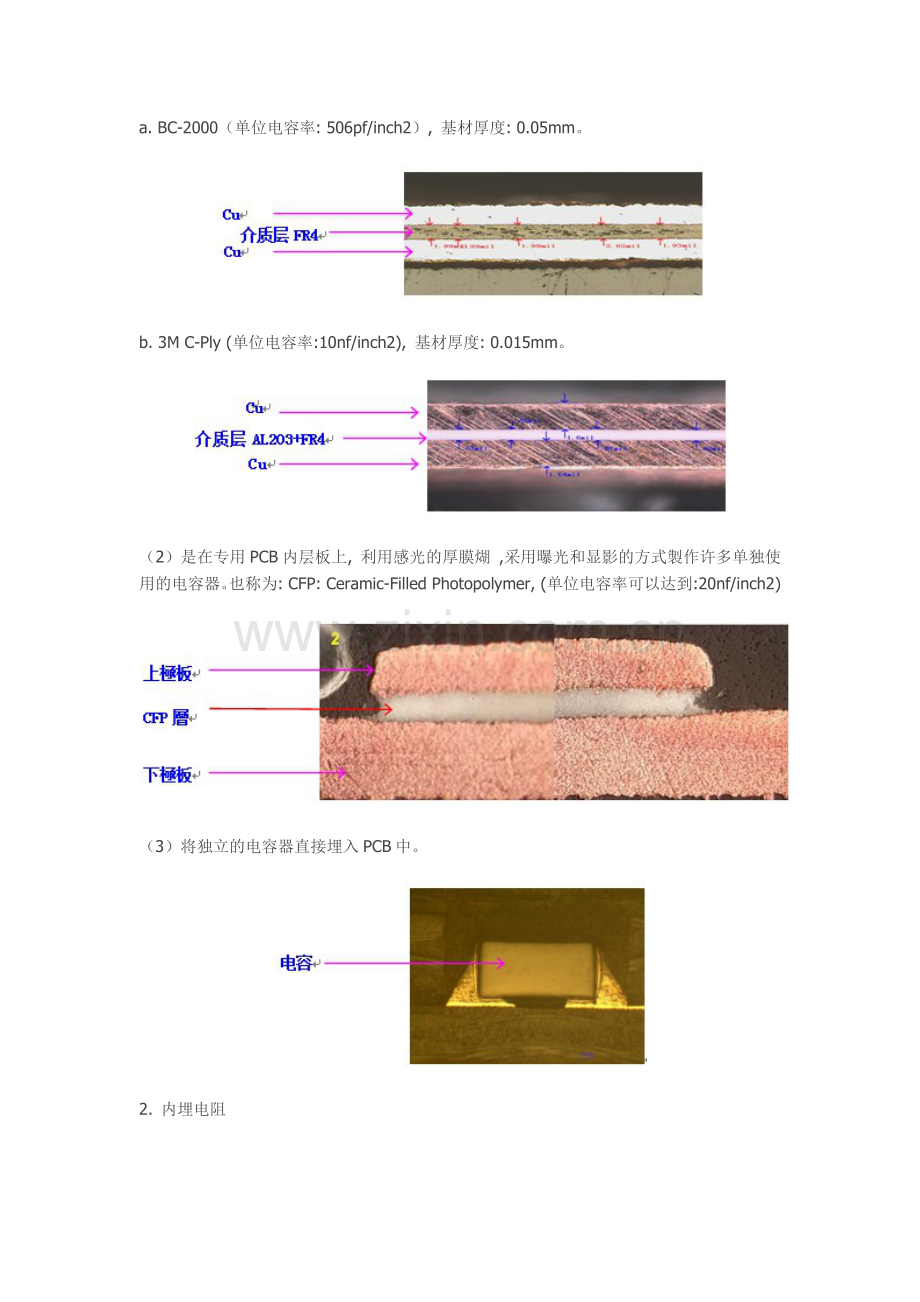

PCB埋容埋阻.doc_第2页
第2页 / 共4页
PCB埋容埋阻.doc_第3页
第3页 / 共4页
PCB埋容埋阻.doc_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

1、MEMS麦克风的埋容埋阻设计目前 MEMS PCB普遍集中在2-4层,其中,市场上的高端智能机均采用的是四层内埋电容或四层埋容埋阻PCB。 电容和电阻在MEMS中都属于无源器件, 当产品趋向越来越小, 电路板表面空间的紧张。在典型的装配中,占总价格不到3%的元件可能会占据电路板上40%的空间!而且情况正变得更为糟糕。我们设计的电路板要支持更多的功能、更高的时钟速率和更低的电压,这就要求有更多的功率和更高的电流。噪声的预算也随着更低的电压而降低,同时还需要对电源分布系统进行很大的改进。这一切都需要有更多的无源器件。这也就是为什么对无源器件使用的增长速率高于有源器件的原因。将无源器件置入电路板内部

2、带来的好处并不仅仅是节约了电路板表面的空间。电路板表面焊接点将产生电感量。嵌入的方式消除了焊接点,因此也就减少了引入的电感量,从而降低了电源系统的阻抗。因此,嵌入式电阻和电容节约了宝贵的电路板表面空间,缩小了电路板尺寸并减少了其重量和厚度。同时由于消除了焊接点,可靠性也得到了提高(焊接点是电路板上最容易引入故障的部分)。无源器件的嵌入将减短导线的长度并且允许更紧凑的器件布局,因而提高电气性能。1. 内埋电容1.1 埋电容具有明显的电性能和可靠性优势:a. 改善高速数字电路的电源和信号完整性。仅使用埋容技术,就可以将电源和地之间的交流阻抗降低到10毫欧姆。比传统的PCB改善20倍。b.减少高速数

3、据传输中眼图的抖动。可以将眼图抖动减少50%。c.减少EMI干扰。可以避免或减少使用屏蔽罩,在改善EMC的同时,缩小产品体积,减少产品重量。d. 提高PCB散热效率。比传统的PCB提高3倍。1.2 目前埋电容技术应用主要为三种方式:电容器的结构:;两片金属夹着一张介质层, 与PCB两张铜箔夹着基材是完全一样的结构,利用PCB 基材的厚度和残留的铜面积产生电容, 成为最方便的埋电容设计。电容公式: C=S * Dk / T (C:电容值, S:两片金属重叠的有效面积,Dk:介质层的介电常数, T:介质层的厚度)(1)内加薄板技术: 利用PCB双面的铜箔,降低基材的厚度,提高介电常数( DK)组成

4、需要的电容器, 主要代表为:a. BC-2000(单位电容率: 506pf/inch2), 基材厚度: 0.05mm。b. 3M C-Ply (单位电容率:10nf/inch2), 基材厚度: 0.015mm。(2)是在专用PCB内层板上, 利用感光的厚膜煳 ,采用曝光和显影的方式製作许多单独使用的电容器。也称为: CFP: Ceramic-Filled Photopolymer, (单位电容率可以达到:20nf/inch2)(3)将独立的电容器直接埋入PCB中。2. 内埋电阻在高频高速应用中提高阻值精度。虽然分立电阻的阻值精度通常为1%,但是在实际电路互连中,电阻封装本身以及PCB导通孔及焊

5、盘都会存在寄生电感。例如,一个0402封装的50欧姆电阻贴装在PCB上时,相关的寄生电感典型值为6nH。如果该电阻工作于1GHz频率下,其寄生感抗高达40欧姆。远远超过了电阻本身的1%误差。而埋阻本身的寄生电感极小,与实际电路互连时,不需要焊盘及过孔,大大减少了寄生电感。因此,虽然制作好的埋阻精度仅为10%,但是在高频高速应用中,其实际精度远远高于分立电阻。目前埋电阻技术应用主要为二种方式:(1)平面减成法:将买回的电阻铜箔,直接压在PCB上,通过蚀刻方法将电阻加工出来, 主要用于电阻范围5010000ohm之间的设计,电阻公差可以控制在 +/-15%以内, 也是目前应用技术最成熟,最广泛,

6、主要代表的材料有Ohmga , Trece电阻厚度只有0.2um左右。(2)平面加成法: 将买回的电阻油墨,直接印刷在PCB表面,主要用于代替线路板表面电阻器,电阻范围在300100kohm之间.电阻公差范围目前大致控制在+/-20%之间,用途广泛。四、国内埋容埋阻印制电路板企业概况因为设计有了埋电容电阻设计,导致产品制作工艺非常复杂,而且MEMS设计微小化,导致原来制作麦克风的PCB厂家逐渐退出, 一些有雄厚技术背景的PCB工厂,也逐渐加入到埋容埋阻麦克风竞争当中, 下面介绍一些最有代表性的PCB工厂。WUS集团,WUS集团有一个强大的技术团队, 在1999年就开始介入埋容埋阻的研发, 在2

7、002年跟Knowles合作开发埋容埋阻的麦克风, 是PCB行业第一家将埋容埋阻技术应用于量产, 随后几年将埋容埋阻技术推广到系统系列产品,为华为,思科,爱立信,开发了一些产品,但是因为该公司的主流产品背板, 系统和MEMS麦克风差异太大, 随着MEMS麦克风降价,失去高利润的支撑, 该公司逐渐从MEMS市场退出。深南电路,MEMS麦克风PCB市场增加速度最快的是深南电路有限公司, 该公司在2007年花巨资投了IC 载板工厂,凭借着强大的技术和先进的设备,快速介入MEMS PCB市场竞争, 快速获得几家公司的青睐,在MEMS PCB 市场占据了一块地盘, 从目前他们公司的举动看来,比较重视该市

8、场,但是随着MEMS 麦克风的降价需求, 高昂的设备投入,照成高昂的固定成本, 能否应对市场的降价需求, 暂时还不得而知。昆山华扬,公司在1992年就在生产ECM 麦克风PCB, 占整个ECM 麦克风PCB 市场的50%份额,世界排名前五的手机厂家, 使用的麦克风PCB, 大部分都来自于该厂。 2006, 2007年ECM 麦克风的市场发展到顶点, 公司于2007年开始研发MEMS PCB,目前在市场上已有约10%的占有率。做为纯粹的民营企业,具有反应快速,成本低廉的特点。并且在传统麦克风市场上的经验丰富,对MEMS麦克风的设计具有一定的参考性。未来几年具有埋容埋阻的MEMS PCB的竞争应主要在深南电路及昆山华扬电子之间展开。
