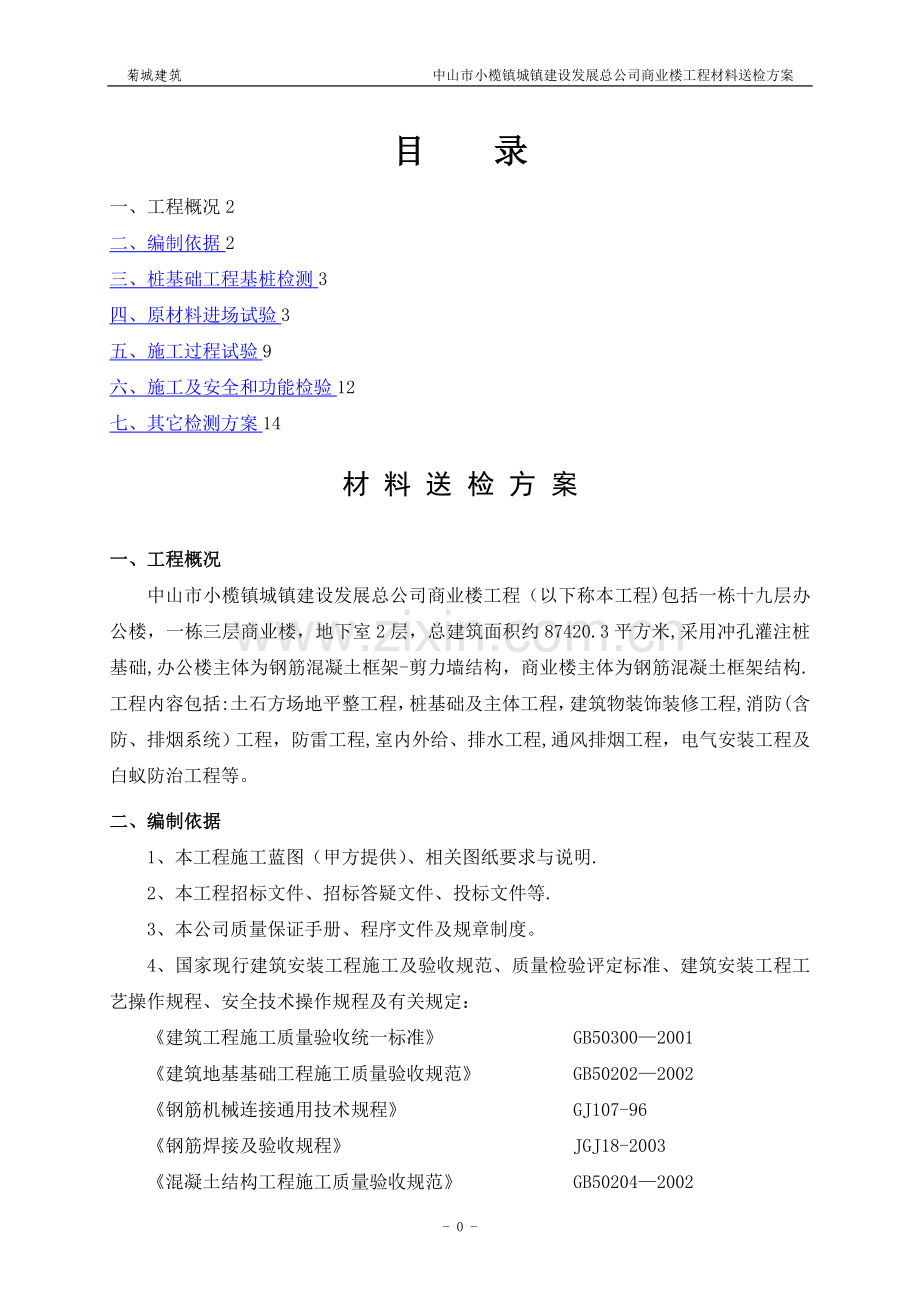

建筑结构材料检测检验方案(dex).doc

菊城建筑 中山市小榄镇城镇建设发展总公司商业楼工程材料送检方案目 录一、工程概况2二、编制依据2三、桩基础工程基桩检测3四、原材料进场试验3五、施工过程试验9六、施工及安全和功能检验12七、其它检测方案14材 料 送 检 方 案一、工程概况中山市小榄镇城镇建设发展总公司商业楼工程（以下称本工程)包括一栋十九层办公楼，一栋三层商业楼，地下室2层，总建筑面积约87420.3平方米,采用冲孔灌注桩基础,办公楼主体为钢筋混凝土框架-剪力墙结构，商业楼主体为钢筋混凝土框架结构.工程内容包括:土石方场地平整工程，桩基础及主体工程，建筑物装饰装修工程,消防(含防、排烟系统）工程，防雷工程,室内外给、排水工程,通风排烟工程，电气安装工程及白蚁防治工程等。二、编制依据1、本工程施工蓝图（甲方提供）、相关图纸要求与说明.2、本工程招标文件、招标答疑文件、投标文件等.3、本公司质量保证手册、程序文件及规章制度。4、国家现行建筑安装工程施工及验收规范、质量检验评定标准、建筑安装工程工艺操作规程、安全技术操作规程及有关规定：建筑工程施工质量验收统一标准 GB503002001建筑地基基础工程施工质量验收规范 GB502022002钢筋机械连接通用技术规程 GJ107-96钢筋焊接及验收规程 JGJ18-2003混凝土结构工程施工质量验收规范 GB502042002砌体工程施工质量验收规范 d GB502032002屋面工程质量验收规范 GB50207-2002建筑地面工程施工质量验收规范 GB502092002建筑装饰装修工程质量验收规范 GB50210-2001建筑给水排水及采暖工程质量验收规范 GB50242-2002钢筋混凝土用热轧带肋钢筋 GB14991998低碳钢筋轧圆盘条 GB/T7011997钢筋焊接接头试验方法标准 JGJ/T272001硅酸盐水泥、普通硅酸盐水泥 GB175-1999普通混凝土小型空心砌块 GB8239-1997砌体工程施工质量验收规范 GB502032002建筑砂浆基本性能试验方法 JGJ7090普通混凝土用砂质量标准及检验方法 JGJ5092建筑给水用硬聚氯乙烯（PVCU管材 GB/T10002.12006建筑排水用硬聚氯乙烯(PVCU管材 GB/T5836。1-2006三、桩基础工程基桩检测详见桩基检测方案四、原材料进场试验、水泥1、规范要求：水泥进场时就应对其品种、级别、包装、出厂日期等进行检查,并应对其强度、安定性、凝结时间等必要的性能指标进行复验，其质量必须符合现行国家标准硅酸盐水泥、普通硅酸盐水泥GB175等的规定.按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200T为一批,散装不超过500T为一批，每批抽样不少于一次。2、取样方法：袋装水泥：用取样管随机选择20个以上不同的部位等量取样。总量至少12kg，放入清洁、干燥、不易受污染的金属容器中。（2）散装水泥:在散装水泥卸料处输送水泥运输机上取样，总量至少12kg,放入清洁、干燥、不易受污染的金属容器中。3、送检注意事项：填写送检委托单时,必须填写材料的生产厂家、品种、等级及出厂编号，并附上出厂合格证.4、工程使用情况:本工程现浇混凝土使用商品混混凝土公司提供的预拌混凝土,故现场使用的水泥用量不是算很大,只用于砌体和装饰装修工程等零星工程,所以现场选用P.0普通硅酸盐水泥，强度等级32。5R的包装水泥.材料用量约1442T.5、抽检频率：使用同一厂家出厂的包装水泥，分8次不同批号同一等级，同一品种进场，每次进场检查产品合格证、出厂检验报告和随机抽取12水泥作为试样送到有资质的建设工程质量检测中心进委托复验其强度、安定性、凝结时间，复验合格后方进场使用.、钢材1、规范要求:钢筋进场时，应按现行国家标准钢筋混凝土用热轧带肋钢筋GB1499等的规定抽取试件作力学性能检验,其质量必须符合有关标准规定。检验数量按进场的批次和产品的抽样检验方案确定,按每次进场的同一牌号、同一批号、同一规格、同一次交货状态、总重量不大于60吨为一批（不足60吨按一批计)。检验方法：检验产品合格证、出厂检验报告和进场复验报告。2、取样方法:对每次进场的钢筋原材由现场监理工程随机抽取每种规格拉伸试件2个、弯曲试件2个,试件长度500，委托有资质的建设工程质量检测中心进行拉伸试验和弯曲试验，试验合格方使用。3、工程使用情况：本工程根据设计图纸要求,使用的钢材规格有：HPB235钢6、8、10、14mm；HRB335级钢6、8、10、12、14、16、20;HRB400级钢筋16、18、20、22，22、25、40。4、抽检频率:根据钢材用量，按实际需要进场，第一次进场为灌注桩工程使用所需规格,以后的根据使用过程中不够的型号规格进行采购，按实际需要进场。、钢筋焊接1、规范要求:、钢筋的接头宜设置在受力较小处。在施工现场,应按国家现行标准钢筋机械连接通用技术规程JGJ107、钢筋焊接及验收规范JGJ18的规定抽取钢筋机械连接接头、焊接接头试件作力性能检验,其质量应符合有关规程的规定.、班前焊（可焊性能试验）在工程开工或每批钢筋正式焊接前,应进行现场条件下的焊接工艺性能试验。试验合格后方可正式生产。、电弧焊：在工厂焊接条件下,以300个同接头型式、同钢筋级别的接头作为一批；在现场安装条件下，每一至二楼层中以300个同接头型式、同钢筋级别的接头作为一批；不足300个时,仍作为一批。闪光对焊:在同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少，可在一周之内累计计算;累计仍不足300个接头,应按一批计算.电渣压力焊、气压焊:在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足300个接头仍作为一批.2、取样方法：、电弧焊:送检数量：拉伸3根（长500mm)。试样要求：1）焊缝表面应光滑,焊缝应平缓过渡，弧坑应填满。2）帮条长度及搭接长度L、帮条焊接头及搭接焊接头的焊缝厚度s、焊缝宽度b应符合下表的规定.3)帮条焊时，当帮条级别与主筋相同时,帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条级别可与主筋相同或低一个规格.4）搭接焊时,焊接端钢筋应预弯,并使两钢筋的轴线在一直线上。钢筋与钢板搭接焊时，级钢筋的搭接长度L不得少于4倍钢筋直径，级钢筋的搭接长度L不得小于5倍直径；焊缝宽度b不得少于0。5倍钢筋直径，焊缝厚度s不得小于0。35倍钢筋直径。钢筋级别焊缝型式帮条搭接长度l焊缝宽度b焊缝厚度s级单面焊8d0.8d0。3d双面焊4d0.8d0.3d、级单面焊10d0。8d0.3d双面焊5d0.8d0。3d、闪光对焊：送检数量:拉伸、冷弯共6根（长500mm）。试样要求：冷弯试件要求将受压面的金属毛刺和镦粗变形部分消除，且与母材的外表齐平。、电渣压力焊：送检数量:拉伸3根（长500mm）。试样要求：四周焊包应较均匀，凸出钢筋表面的高度应大于或等于4mm.3、工程使用情况：本工程柱筋采用电渣压力焊连接，本工程梁筋直径1625采用双面搭接焊。4、抽检频率：送检数量和采样规格根据现场制作，由监理单位随机取样，委托检测,经检验合格后方可进行钢筋隐蔽工程。、砂1、规范要求:砂进场时，其颗粒级配、含泥量必须符合有关标准规定.以同一产地、同一规格每400m3或600T为一验收批,不足400m3或600T也按一批计。每一验收批取样一组（20）2、取样方法：取样部位应均匀分布，在料堆上从8个不同部位抽取等量试件（每份11)然后四分法缩至20，取样前先将取样部位表面铲除。3、工程使用情况：本工程由于采用商品砼，现场进场砂用料主要用砌体砂浆和装修抹灰用。4、抽检频率：根据工程预算用量约2072 m3,按进场批次进行5次随机抽样检测。、砌体1、规范要求：砖和砂浆的强度等级必须符合设计要求。必试项目抗压强度、抗折强度.每一生产厂家的砖到现场后，按烧结砖15万块、多孔砖5万块、灰砂砖及粉煤灰砖10万块各为一验收批，抽检数量为1组。2、取样要求：采取随机抽样方法从每一检验批的产品堆垛中抽取，每组抽样15块进行强度检验。3、工程使用情况：本工程砌体根据图纸要求，地下室隔墙采用蒸压灰砂砖。4、抽样频率:按规范要求,按进场时间和批次现场随机抽取10次进行检测。强度检测合格后方可进场使用。、蒸压加气混凝土砌块1、规范要求：每一生产厂家，同品种、规格、等级的砌块每1万块小砌块至少应抽检一组,用于多层以上建筑基础和底层的小砌块抽检数量不应少于2次。强度等级、密度检验时,蒸压加气混凝土砌块每次抽取7个砌块试样，强度等级3个,密度3个，干缩值1个；其它砌块每次抽取11个试样,强度等级5个,密度3个。2、取样方法：蒸压加气混凝土砌块进行抗压强度检验时样品必须经过加工，沿制品膨胀方向中心部分上、中、下顺序据取一组，“上”块上表面距离制品顶面30mm,“中”块在制品正中处,“下”块下表面距离制品底面30mm.制品的高度不同,试件间隔略有不同。试件规格为100mm100mm100mm立方体试件,每小组三块，共3组9块，试件必须逐块加以编号，并标明锯取部位和膨胀方向。干容重样品与抗压强度一样，每小组3块，共3组9块。3、工程使用情况：本工程砌体根据图纸要求，内、外墙采用蒸压加气混凝土实心砌块。4、抽样频率:按进场时间和批次现场随机抽取蒸压加气混凝土砌块2组进行检测。5、验收方法:以进场砌块检验报告验收.除轻集料混凝土小型空心砌块外，其它品种砌块强度等级、密度检验项目没有复检，不合格则不能验收。、瓷质砖：1、规范要求:、一个检验批由一种或多种同质量产品构成.、材料面积5000m2以下送检1次，但当材料面积不足1000m2时可不抽检。、材料面积大于5000m2时，送检不少于2次.2、取样要求：对于边长小于600的砖，样品量至少30块，且面积不小于1;对于边长不小于600的砖，样品量至少10块，且面积不小于1.3、工程使用情况：按同种质量产品构成，本工程踢脚、卫生间内墙使用陶瓷墙地砖;根据预算工程量，用量约24044。2；楼地面采用800800陶瓷墙地砖;根据预算工程量,用量约1281.747；卫生间采用防滑陶瓷墙地砖，根据预算工程量,用量约5363.13；楼面使用600600釉面砖，根据预算工程量，用量约655。82;4、抽检频率：本工程根据预算工程量,现场取样送检两次。、铝合金门窗型材1、规范要求:同一生产厂、同一牌号、同一状态、同一规格型格的组成一验收批.检测硬度、膜厚或涂层厚度，本工程铝合金型材抽样检测一次.2、取样方法:、每个检验批中随机抽取长约500mm的型材2根；、送检注意事项:填写送检委托单时，必须填写清楚所送样品的品种、使用工程部位、生产厂家、规格、基材牌号、供应状态及膜厚级别，并附产品出厂合格证复印件.铝合金建筑型材送检需提供以下资料产 品 名 称合金牌号及供应状态规 格膜厚级别或涂层种类阳极氧化、着色型材6061T4由型材代号与定尺长度组成，如：4210016000AA10电泳涂漆型材6061T6AA15粉未喷涂型材6063T5AA20氟碳漆喷涂型材6063T6AA25隔热型材6063AT5A6063AT6B3、工程使用情况：本工程铝合金型材厚1。4，铝合金型材门厚2.0，办公楼采用浅灰色静电喷涂，商业楼采用中灰色静电喷涂。4、抽检频率:本工程铝合金型材1。4和2.0两种型材各抽检一次.、防水材料1、规范要求:防水涂料和胎体增强材料必须符合设计要求。检验方法：检查出厂合格证、质量检验报告和现场抽样复验报告。2、抽样方法:卷材：以同一类别、同一规格的5000为一批，随机抽取2样品.涂料:以同一类型、同一规格15T为一批，每批共取3样品.3、工程使用情况：本工程地下室及顶板使用自粘性沥青基防水卷材，保温屋面使用合成高分子防水卷材。结构防水送样及取样按抗渗试件要求进行留置.本工程卫生间使用聚合物水泥基复合防水涂料。4、抽检频率：进场后施工使用前防水卷材进行随机取样2组,防水涂料随机取样一组，检测合格后方可使用。（十一）、建筑给排水（PVC-U）管1、规范要求:同一工程名称、同一生产厂家、品种、规格为一检验批,每检验批送一组样。2、取样方法:、送样数量：排水管材每组1000mm长4条;给水管材每组1000mm长6条;排水管件每组11个,给水管件每组14个。、送检注意事项：塑料管材、管件检验委托单共有四种：给水用塑料管材检验委托单、给水用塑料管件检验委托单、排水用塑料管材检验委托单、排水用塑料管件检验委托单，要根据送检不同的样品选择不同的委托单填写.委托单上检验项目栏内只需在检验项目前的方框内打勾即可;试样名称栏内应写明试样的品种，规格型号栏中应写明管材的外径及壁厚、管件的承口公称直径及壁厚.、送检管材中至少有2条管材上有完整的标准号及生产厂家标志。3、抽检频率：本工程排水管材：抽取DN110管材及管件各一组。给水管材:抽取DN50管材及管件各一组。五、施工过程试验本工程为现浇混凝土结构，结构混凝土的强度等级等必须符合设计要求.、混凝土配合比设计1、规范要求：同一工程、相同材料、施工方法、设计强度等级及坍落度要求的混凝土至少做一次配合比设计。2、工程情况：本工程混凝土采用商品混凝土，混凝土配合比设计由商品混凝土公司试验室提供。本工程各部位混凝土强度如下：、构件混凝土强度等级:强度等级 楼层构件地下室首层地上层地下室底层地下一层二层三层七层八层十三层十四层十九层十九层以上剪力墙、柱 C60C60C60C60C50C40C35C30梁板C30C30C30C30C30C30C30C30梯板 梯柱地下室其他部分地下室外侧墙C35,地下室车到板C35，车道侧板C35,桩承台C35，地下室底板混凝土垫层C15、构件混凝土抗渗等级：本工程混凝土设计抗渗等级均为S8.、混凝土试件留置1、规范要求：用于检验结构构件混凝土强度的试件，应在混凝土的浇筑地点取机抽取.取样与试件留置应符合下列规定：每拌制100盘且不超过100m的同配合比的混凝土,取样不得少于一次；每工作班拌制的同一配合比的混凝土不足100盘时,取样不得少于一次；当一次连续浇筑超过1000m时，同一配合比的混凝土每200m取样不得少于一次；每一楼层、同一配合比的混凝土，取样不得少于一次；每次取样应至少留置一组标准养护试件,同条件养护试件的留置组数应根据实际需要确定.2、取样方法及数量：、用于检查结构构件混凝土质量的试件,应在混凝土浇注地点随机取样制作，每组试件所用的拌合物应从同一盘搅拌混凝土或同一车运送的混凝土中取出,对于预拌混凝土还应在卸料过程中卸料量的1/43/4之间取样,每个试样量应满足混凝土质量检验项目所需用量的1。5倍，但不少于0。2 m3。、每组试件3件,尺寸规格为150150150，试件成型后应用不透水的薄膜覆盖表面以防止水分蒸发，并在温度为205环境下静置一昼夜，然后编号拆模,采用标准养护的拆模后的试件应立即放在温度为202、湿度为95以上的标准养护室中养护。养护到28天龄期委托检测建设工程质量检测中心试验。、混凝土抗渗试件:地下防水砼连续浇筑混凝土每500 m3应留一组抗渗试件(一组为6个抗渗试件），且每项工程不得少于两组。采用预拌混凝土抗渗试件，留置组数应视结构的规模和要求由设计和监理单位确定。有抗渗要求的混凝土结构抗渗试验试件，同一工程、同一配合比的混凝土,取样不应少于一次,留置组数可根据实际需要确定。3、抽检频率:本工程各部位留置组数按规范及结合现场施工情况进行留置。4、同条件试件留置详见实体检测方案。、砂浆配合比设计1、规范要求：砌筑砂浆在使用前，要进行砂浆配比设计。同一工程、相同材料、同一施工方法、同一设计强度等级的砂浆至少做一次配合比设计。2、抽样频率：本工程地下室隔墙采用M10水泥砂浆，主体以上外、内墙采用M10混合砂浆砌筑，卫生间内墙采用M10水泥砂浆砌筑，与外墙交接墙体采用M10砂浆砌筑;根据图纸要求做M10的水泥砂浆和混合砂浆两种配合比设计。施工前将原材料送至有资质试验室进行试配。、砌筑砂浆试件1、规范要求：、砌筑砂浆试件以同一砂浆强度等级，同一配合比，同种原材料每一楼层或250M3砌体（基础砌体可按一个楼层计）为一个取样单位,每取样单位标准养护试块的留置不得少于一组（每组3块）。、找平层砂浆试件：以每一层或1000为一检验批,不足1000也按一批计。每批砂浆至少取样一组.当改变配合比也应相应地留置试件。2、试件的制作与养护：、制作砌筑砂浆试件时，将无底试模放在预先铺有吸水性好的普通粘土砖上（砖的吸水率不小于10%，含水率不大于10）.制作建筑地面砂浆试件时,用有底试模。试模规格为70.7mm70.7mm7。07mm立方体，每组试件6件,由铸铁或钢制成，应具有足够的刚度并拆卸方便。试模的内表面应机械加工平滑，其不平度应为每100mm不超过0。05mm，组装后各相邻面的不垂直度不应超过0。5。制作试件前应将试模擦干净并在内壁涂上一层矿物油脂或其它脱模剂.、在试模内一次注满砂浆，用捣棒均匀由外向里按螺旋方向插捣25次,并允许用油灰刀沿模壁插数次,使砂浆高出试模68mm。、当砂浆表面开始出现麻斑状态时，高出部分的砂浆沿试模顶面削去抹平。、试件制作后应在温度为205环境下放置一昼夜，然后编号拆模。拆模后的试件应在标准养护条件下养护。、标准养护条件是：a、水泥混合砂浆应为203，相对湿度60-80;b、水泥砂浆应为203,相对湿度90以上；养护室试件彼此间隔为不少于10mm。、当非标准养护条件时，可采用自然养护：a、水泥混合砂浆应在正温度，相对湿度60-80的条件下(如养护箱或不通风的室内）养护;水泥砂浆应在正温度并保持试块表面湿润的状态下(如湿砂堆中）养护;b、养护期间必须做好温度记录。有争议时,以标准养护条件为准。3、抽检频率：本工程按每一楼层为一个取样单位。六、施工及安全和功能检验、外墙粘结力:1、规范要求：外墙饰面砖粘贴前和施工过程，均应在相同基层上做样板件,并对样板件的饰面砖粘结强度进行检验,其检验方法和结果判定应符合建筑工程饰面砖粘结强度检验标准JGJ110的规定，试验合格后方可进行大规模、大面积施工。2、抽检频率：本工程每栋子单位工程在大规模、大面积施工前先提前做10001000的样板墙，经委托试验合格后再进行粘贴.、建筑外墙门窗“三性试验建筑外窗性能（抗风压性能、气密性能、水密性能)检验1、规范要求:单位工程同一生产厂家、品种、规格型号的建筑外窗每100樘为一检验批,不足100樘按一检验批，高层建筑抽查数量应增加一倍。2、抽检频率:(抗风压性能、气密性能、水密性能）同一门、窗型至少选取三樘样门、窗,采用随机抽样的方法选取试件.本工程选取有较大代表性的门窗规格进行检测。随机抽取2组。6层以下抽取一组，6层以上抽取一组。、幕墙性能检测:1、规范要求：、角铁、钢原材料送检。、硅酮结构胶相容性和剥离粘结性试验。、石材用密封胶耐污染性试验。、后置埋件现场拉拔强度检测。、幕墙抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测。2、工程使用情况：本工程局部外墙立面点式玻璃幕墙及干挂花岗岩外墙。3、抽检频率：、同设计、材料、工艺和施工条件的幕墙第5001000应划分为一个检验批，不足500也应划分为一个检验批。、同一单位工程的不连续的幕墙工程应单独划分检验批.、对于异型或有特殊要求的幕墙，检验批的划分应根据幕墙的结构、工艺性特点及幕墙工程规模，由监理单位（或建设单位)和施工单位协商确定.、环境检测：详室内环境检测方案。、建筑物沉降观测：1、观测点宜选在建筑物的四角、大转角处及沿外墙1015处或每隔2-3根柱基上.框架结构建筑物的每个部或部分柱基上或沿纵横轴线设点。2、建筑物施工阶段的观测，应随施工进度及时进行。一般建筑，可在基础完工后或地下室砌筑后开始观测，大型、高层建筑，可在基础垫层或基础底部完成后开始观测。观测次数与间隔时间应视地基与加荷情况而定.民用建筑可每加高15层观测一次；本工程建筑物均匀增加,应至少在增加荷载的25、50%、75和100时各测一次.施工过程中如暂时停工,在停工时及重新开工时各观测一次。停工期间，可每隔23个月观测一次。3、建筑物使用阶段的观测次数,应视地基土类型和沉降速度大小而定。除有特殊要求者外，一般情况下，可在每一年观测34次,第二年观测23次，第三年后每年1次，直到稳定为止。观测期限一般不少于如下规定：砂土地基2年，膨胀土地基3年，粘土地基5年，软土地基10年。七、其它检测方案结构实体检测详结构实体检测方案，节能检测详节能检测方案，其余检测以设计图纸要求及规范要求而定。- 11 -
