电泳漆技术标准.doc

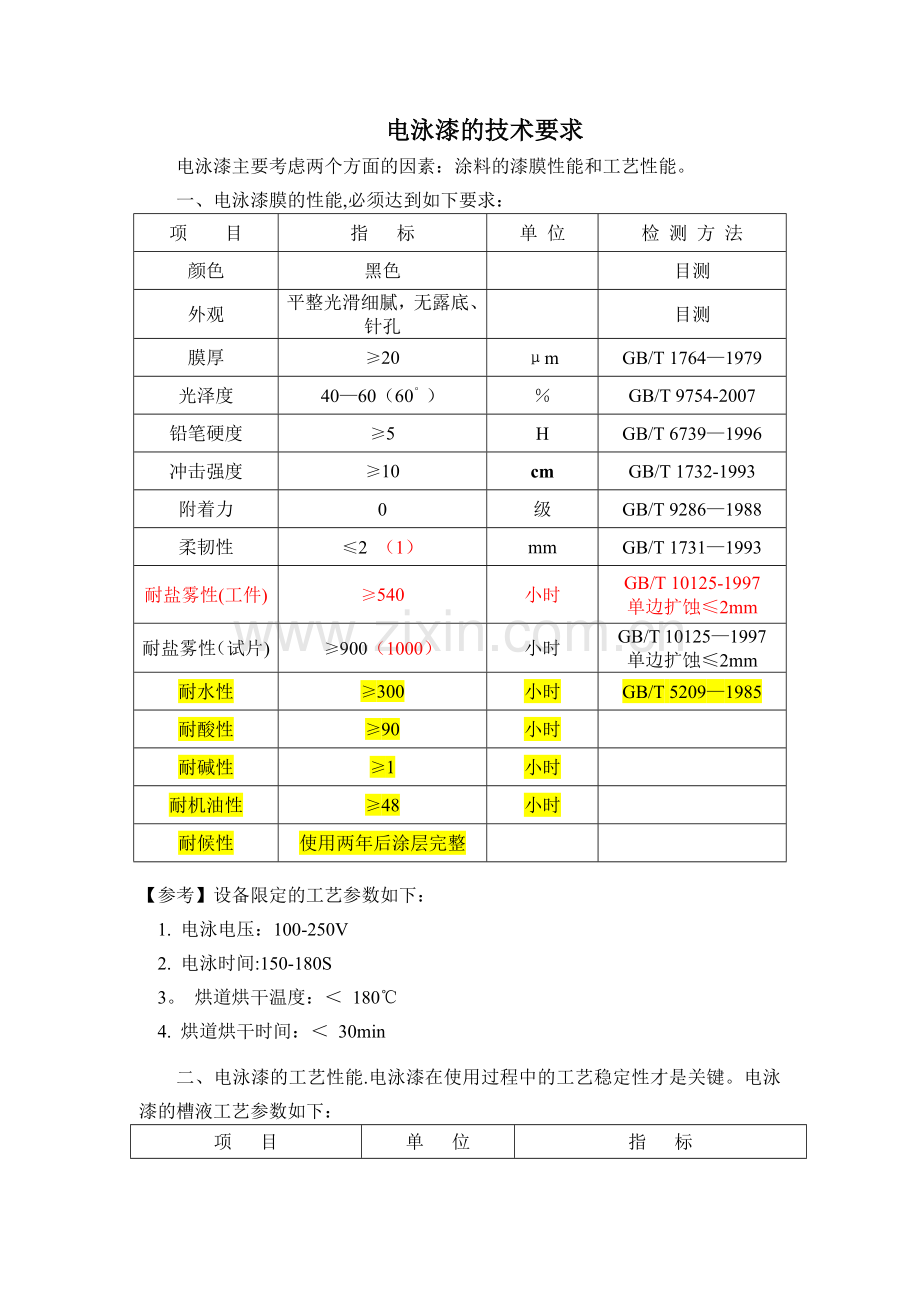

电泳漆的技术要求
电泳漆主要考虑两个方面的因素：涂料的漆膜性能和工艺性能。
一、电泳漆膜的性能,必须达到如下要求：
项 目
指 标
单 位
检 测 方 法
颜色
黑色

目测
外观
平整光滑细腻，无露底、针孔

目测
膜厚
≥20
μm
GB/T 1764—1979
光泽度
40—60（60°）
％
GB/T 9754-2007
铅笔硬度
≥5
H
GB/T 6739—1996
冲击强度
≥10
cm
GB/T 1732-1993
附着力
0
级
GB/T 9286—1988
柔韧性
≤2 （1）
mm
GB/T 1731—1993
耐盐雾性(工件)
≥540
小时
GB/T 10125-1997
单边扩蚀≤2mm
耐盐雾性（试片)
≥900（1000）
小时
GB/T 10125—1997
单边扩蚀≤2mm
耐水性
≥300
小时
GB/T 5209—1985
耐酸性
≥90
小时

耐碱性
≥1
小时

耐机油性
≥48
小时

耐候性
使用两年后涂层完整

【参考】设备限定的工艺参数如下：
1. 电泳电压：100-250V
2. 电泳时间:150-180S
3。 烘道烘干温度：＜ 180℃
4. 烘道烘干时间：＜ 30min
二、电泳漆的工艺性能.电泳漆在使用过程中的工艺稳定性才是关键。电泳漆的槽液工艺参数如下：
项 目
单 位
指 标

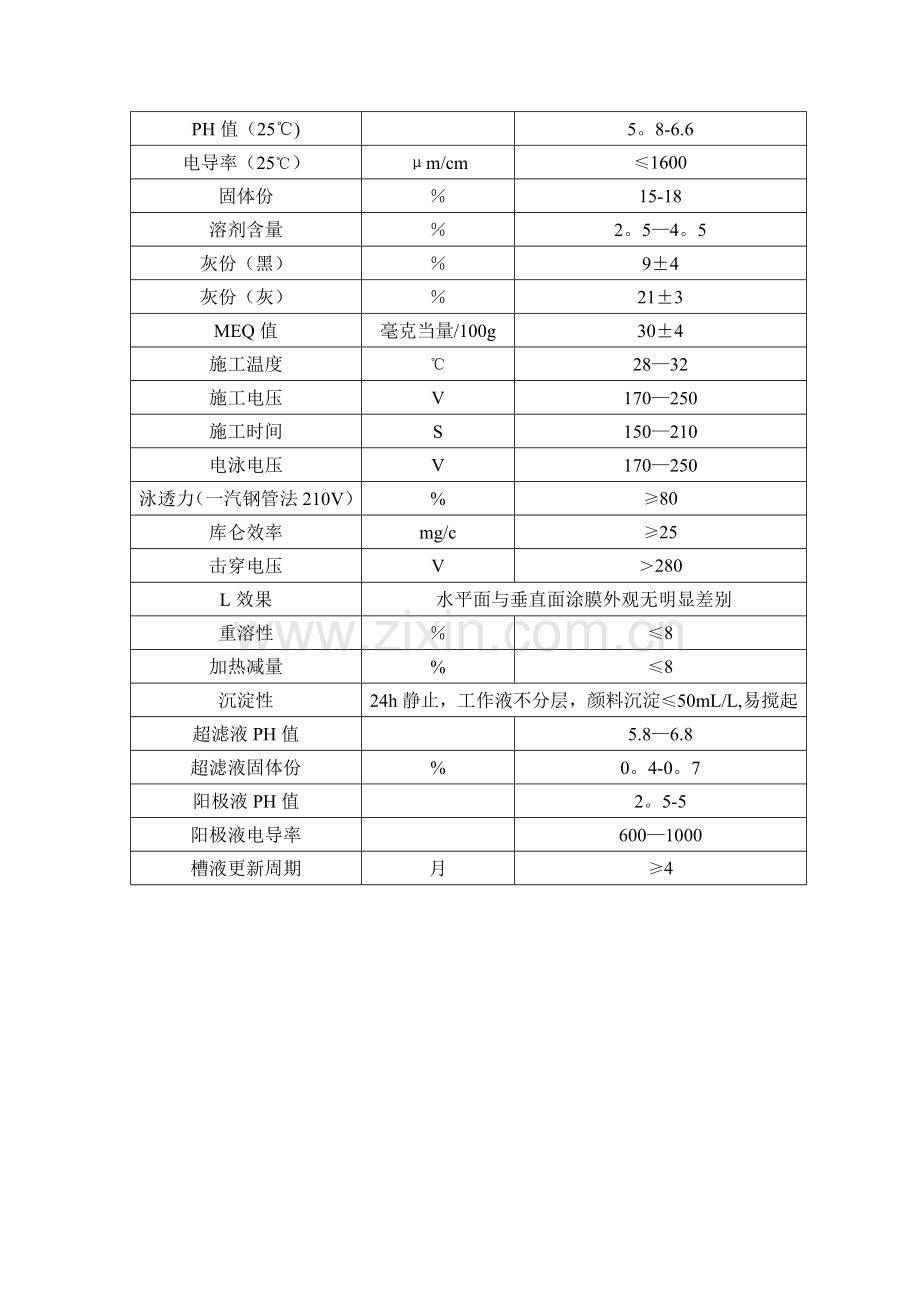

PH值（25℃)

5。8-6.6
电导率（25℃）
μm/cm
≤1600
固体份
％
15-18
溶剂含量
％
2。5—4。5
灰份（黑）
％
9±4
灰份（灰）
％
21±3
MEQ值
毫克当量/100g
30±4
施工温度
℃
28—32
施工电压
V
170—250
施工时间
S
150—210
电泳电压
V
170—250
泳透力（一汽钢管法210V）
%
≥80
库仑效率
mg/c
≥25
击穿电压
V
＞280
L效果
水平面与垂直面涂膜外观无明显差别
重溶性
％
≤8
加热减量
%
≤8
沉淀性
24h静止，工作液不分层，颜料沉淀≤50mL/L,易搅起
超滤液PH值

5.8—6.8
超滤液固体份
%
0。4-0。7
阳极液PH值

2。5-5
阳极液电导率

600—1000
槽液更新周期
月
≥4
