幕墙工程检验批划分方案样本.doc

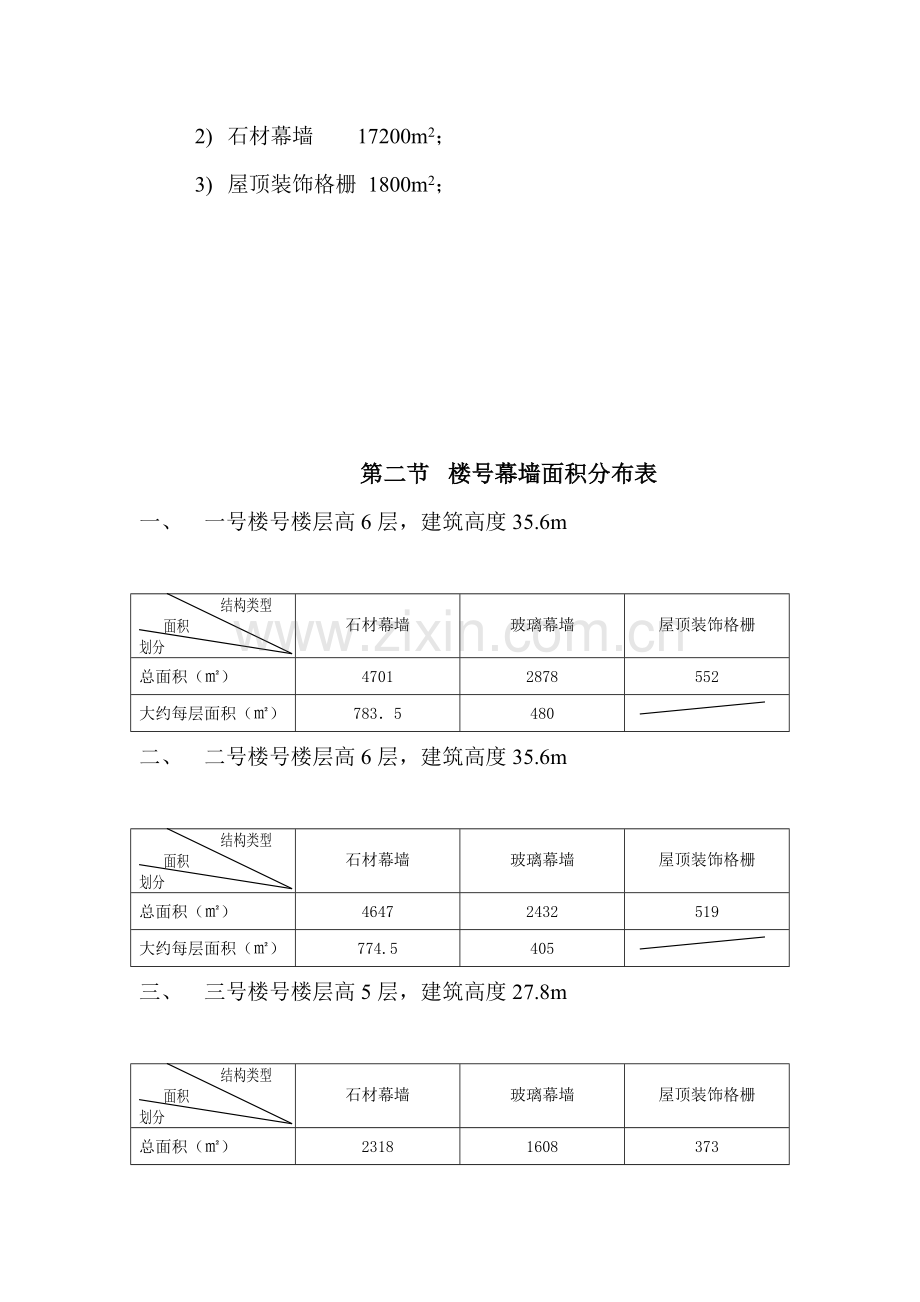

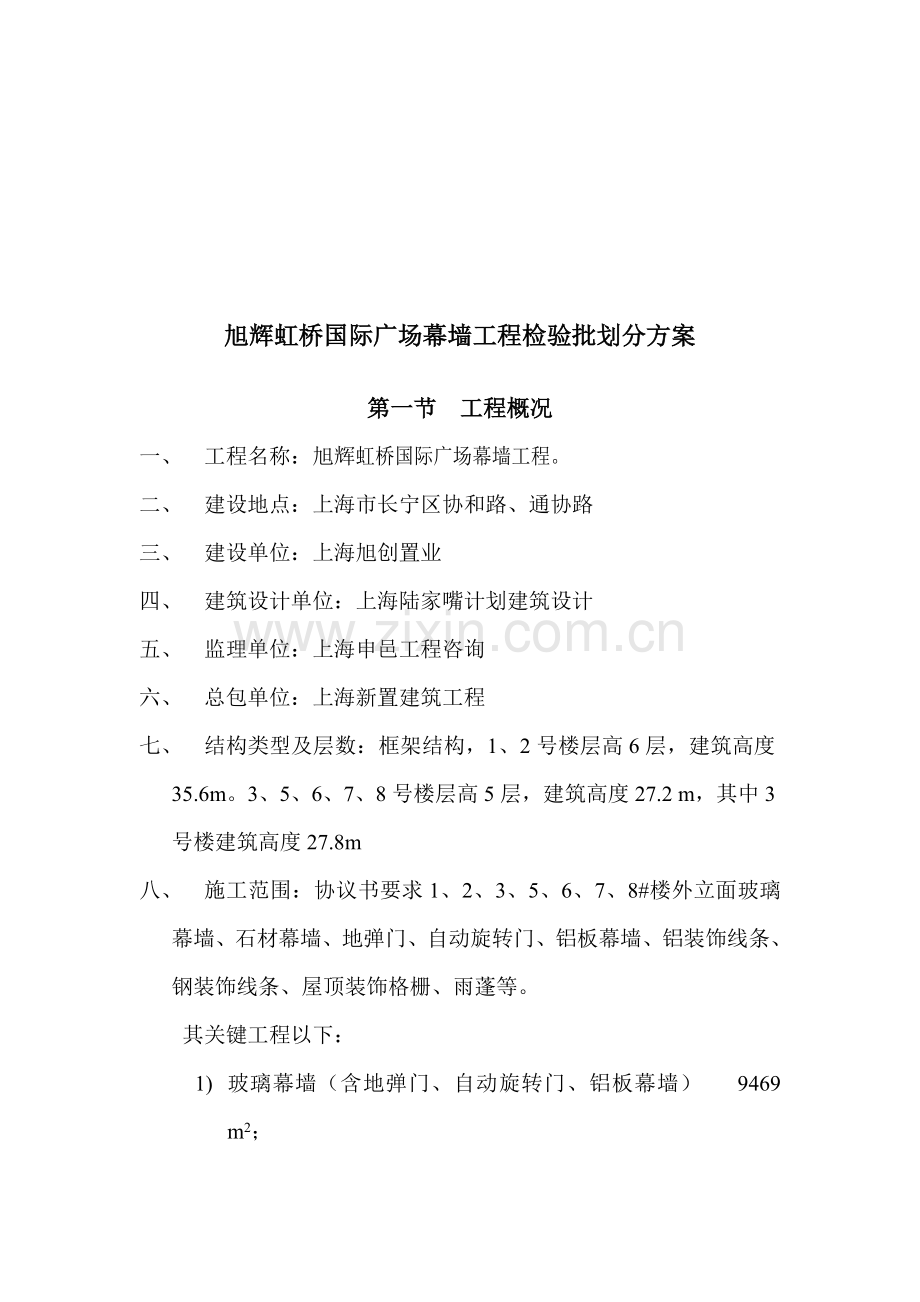

旭辉虹桥国际广场幕墙工程检验批划分方案第一节 工程概况一、 工程名称：旭辉虹桥国际广场幕墙工程。二、 建设地点：上海市长宁区协和路、通协路三、 建设单位：上海旭创置业四、 建筑设计单位：上海陆家嘴计划建筑设计五、 监理单位：上海申邑工程咨询六、 总包单位：上海新置建筑工程七、 结构类型及层数：框架结构，1、2号楼层高6层，建筑高度35.6m。3、5、6、7、8号楼层高5层，建筑高度27.2 m，其中3号楼建筑高度27.8m八、 施工范围：协议书要求1、2、3、5、6、7、8#楼外立面玻璃幕墙、石材幕墙、地弹门、自动旋转门、铝板幕墙、铝装饰线条、钢装饰线条、屋顶装饰格栅、雨蓬等。其关键工程以下：1) 玻璃幕墙（含地弹门、自动旋转门、铝板幕墙） 9469 m2；2) 石材幕墙 17200m2；3) 屋顶装饰格栅 1800m2；第二节 楼号幕墙面积分布表一、 一号楼号楼层高6层，建筑高度35.6m结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅总面积（）47012878552大约每层面积（）7835480二、 二号楼号楼层高6层，建筑高度35.6m结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅总面积（）46472432519大约每层面积（）774.5405三、 三号楼号楼层高5层，建筑高度27.8m结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅总面积（）23181608373大约每层面积（）463.6321.6四、 五号楼号楼层高5层，建筑高度27.2m结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅总面积（）1820808648大约每层面积（）364161.6五、 六号楼号楼层高5层，建筑高度27.2m结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅总面积（）1645808648大约每层面积（）329161.6六、 七号楼号楼层高5层，建筑高度27.2m结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅总面积（）16301086242大约每层面积（）326217.2七、 八号楼号楼层高5层，建筑高度27.2m结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅总面积（）1721826287大约每层面积（）344.2165.2第三节 检验批划分一、 检验批划分标准幕墙安装工程验收检验批划分，按采取相同材料、工艺和施工做法结构，标准上每5001000平方米面积划分为一个检验批，不足500平方米也作为一个检验批。同时，检验批划分也可依据和施工步骤相一致且方便施工和验收标准，由施工单位和监理（建设）单位共同约定，但一个检验批面积不得大于3000平方米。二、 旭辉虹桥国际广场幕墙工程检验批划分方案1、 一号楼检验批划分：一号楼楼层高六层，每层石材幕墙大约面积为783.5，故划分为6个检验批即每一个楼层为一个检验批，一个检验批内石材幕墙面积为783.5；每层玻璃幕墙大约面积为480，故划分为3个检验批即每2层为一个检验批，一个检验批内玻璃幕墙面积为960；屋顶铝合金格栅面积为552单独另划分一个检验批。2、二号楼检验批划分：二号楼楼层高六层，每层石材幕墙面积大约为774.5，因为二号楼三层存在样板区故划分为7个检验批，即一层为一个检验批，二层为一个检验批，三层样板区为一个检验批，三层非样板区为一个检验批，四层为一个检验批，五层为一个检验批，六层为一个检验批，一个检验批内石材幕墙面积最大为774.5；每层玻璃幕墙大约面积为405，故划分为4个检验批，即一层、二层为一个检验批，三层样板区为一个检验批，三层非样板区、四层为一个检验批，五层、六层为一个检验批，一个检验批内玻璃幕墙面积最大为910；屋顶铝合金格栅面积为519单独另划分一个检验批。3、三号楼检验批划分：三号楼楼层高五层，每层石材幕墙面积大约为463.6，因为三号楼一层存在样板区，故划分为4个检验批，即一层样板区为一个检验批，一层非样板区为一个检验批，二层、三层为一个检验批，四层、五层为一个检验批，一个检验批内石材幕墙面积最大为927.2；每层玻璃幕墙面积大约为321.6，故划分为划分为4个检验批即一层样板区为一个检验批，一层非样板区为一个检验批，二层、三层为一个检验批，四层、五层为一个检验批，一个检验批内玻璃幕墙面积最大为643.2；屋顶铝合金格栅面积为373单独另划分一个检验批。4、五号楼检验批划分：五号楼楼层高五层，每层石材幕墙面积大约为364，故划分为3个检验批即每二个楼层一个检验批，五层为一个检验批，一个检验批内石材幕墙面积最大为728；大约每层玻璃幕墙面积为161.6，故划分为1个检验批即五号楼全部玻璃幕墙为一个检验批，一个检验批内玻璃幕墙面积为808；屋顶铝合金格栅面积为648单独另划分一个检验批。5、六号楼检验批划分：六号楼楼层高五层，平均每层石材幕墙面积为329，故划分为3个检验批即每二个楼层一个检验批，五层为一个检验批，一个检验批内石材幕墙面积最大为658；每层玻璃幕墙大约面积为161.6，故划分为1个检验批即五号楼全部玻璃幕墙为一个检验批，一个检验批内玻璃幕墙面积为808；屋顶铝合金格栅面积为648单独另划分一个检验批。6、七号楼检验批划分：七号楼楼层高五层，大约每层石材幕墙面积为326，故划分为3个检验批即每二个楼层一个检验批，五层为一个检验批，一个检验批内石材幕墙面积最大为652；每层玻璃幕墙面积大约为217.2，故划分为2个检验批即一、二、三层为一个检验批，四、五层为一个检验批，一个检验批内玻璃幕墙面积最大为651.6；屋顶铝合金格栅面积为242单独另划分一个检验批。7、八号楼检验批划分：八号楼楼层高五层，大约每层石材幕墙面积为344.2，故划分为3个检验批即每二个楼层一个检验批，五层为一个检验批，一个检验批内石材幕墙面积最大为688.4；大约每层玻璃幕墙面积为165.2，故划分为1个检验批即五号楼全部玻璃幕墙为一个检验批，一个检验批内玻璃幕墙面积为826；屋顶铝合金格栅面积为287单独另划分一个检验批。8、节能检验批划分方案因保温岩棉覆盖面积和石材覆盖面积基础一致，故节能检验批划分和石材检验批划分方法一致。第四节 验收和复试计划一、 幕墙隐蔽工程验收幕墙隐蔽工程验收是依据石材幕墙检验批划分方案来进行划分隐蔽工程验收批次；验收项目为：后置埋板安装隐蔽工程验收、节点连接和安装隐蔽工程验收、防火安装隐蔽工程验收、防雷安装隐蔽工程验收。二、 材料复试计划节能材料检测项目和批次根据国家建筑节能施工验收规范要求，结合上海地域建筑工程特点作以下要求：1、 单位工程建筑面积小于6000工程，同一厂家、同一品种墙体节能材料按每个单位工程复试不少于1次，外门窗气密性试验检测按同一施工许可证、同一生产厂家、同一安装施工单位、同一品种、同一类型、同一开启方法抽查不少于一组（3樘）。2、 单位工程建筑面积在60001工程，同一厂家、同一品种墙体节能材料按每个单位工程复试不少于2次。3、 单位工程建筑面积在10工程，同一厂家、同一品种墙体节能材料按每个单位工程复试不少于3次。4、 单位工程建筑面积在0以上工程，每增加10000增加不少于1次复试。5、 对于小别墅等单位工程建筑面积小于500且在同一小区、同时施工时，同一生产许可证、同一厂家、同一品种墙体节能材料能够按保温面积小于4000时，最少复试1次，超出4000时，每增加3000增加不少于一次复试。6、 对于单位工程建筑面积较大、建筑外维护以幕墙为主、墙体保温面积相对较小工程，同一厂家、同一品种墙体节能材料能够按保温棉面积小于4000时最少复试1次，超出4000时，每增加3000增加不少于1次复试。建筑节能专题检测方案由检测单位技术责任人审批签字盖章，经建设单位项目责任人或监理单位项目总监最终审批确定后方可实施。旭辉虹桥国际广场楼幕墙工程属于上述第6条之要求，3#楼墙体保温面积为2300保温棉面积为2300。故3#楼所用节能材料包含密硅酮封胶、6（lowe）钢化+12A+6钢化中空节能玻璃和30mm厚石材均需复试1次即可，3#楼使用化学锚栓数量为3200个，拉拔试验根据每1000个做一组，一共需做4组化学锚栓拉拔试验。其它楼号以下：1#楼保温棉面积为3890、使用化学锚栓数量为5800个，拉拔试验根据每1000个做一组，一共需做6组化学锚栓拉拔试验，其它所用节能材料包含密硅酮封胶、6（lowe）钢化+12A+6钢化中空节能玻璃和30mm厚石材均需复试1次即可。2#楼保温棉面积为3750、使用化学锚栓数量为5800个，拉拔试验根据每1000个做一组，一共需做6组化学锚栓拉拔试验，其它所用节能材料包含密硅酮封胶、6（lowe）钢化+12A+6钢化中空节能玻璃和30mm厚石材均需复试1次即可。5#楼保温棉面积为1820，使用化学锚栓数量为2800个，拉拔试验根据每1000个做一组，一共需做3组化学锚栓拉拔试验。其它所用节能材料包含密硅酮封胶、6（lowe）钢化+12A+6钢化中空节能玻璃和30mm厚石材均需复试1次即可。6#楼保温棉面积为1645，使用化学锚栓数量为2500个，拉拔试验根据每1000个做一组，一共需做3组化学锚栓拉拔试验，其它所用节能材料包含密硅酮封胶、6（lowe）钢化+12A+6钢化中空节能玻璃和30mm厚石材均需复试1次即可。7#楼保温棉面积为1630，使用化学锚栓数量为2500个，拉拔试验根据每1000个做一组，一共需做3组化学锚栓拉拔试验，其它所用节能材料包含密硅酮封胶、6（lowe）钢化+12A+6钢化中空节能玻璃和30mm厚石材均需复试1次即可。8#楼保温棉面积为1721，使用化学锚栓数量为2700个，拉拔试验根据每1000个做一组，一共需做3组化学锚栓拉拔试验，其它所用节能材料包含密硅酮封胶、6（lowe）钢化+12A+6钢化中空节能玻璃和30mm厚石材均需复试1次即可。
