流量计安装质量评定表.doc

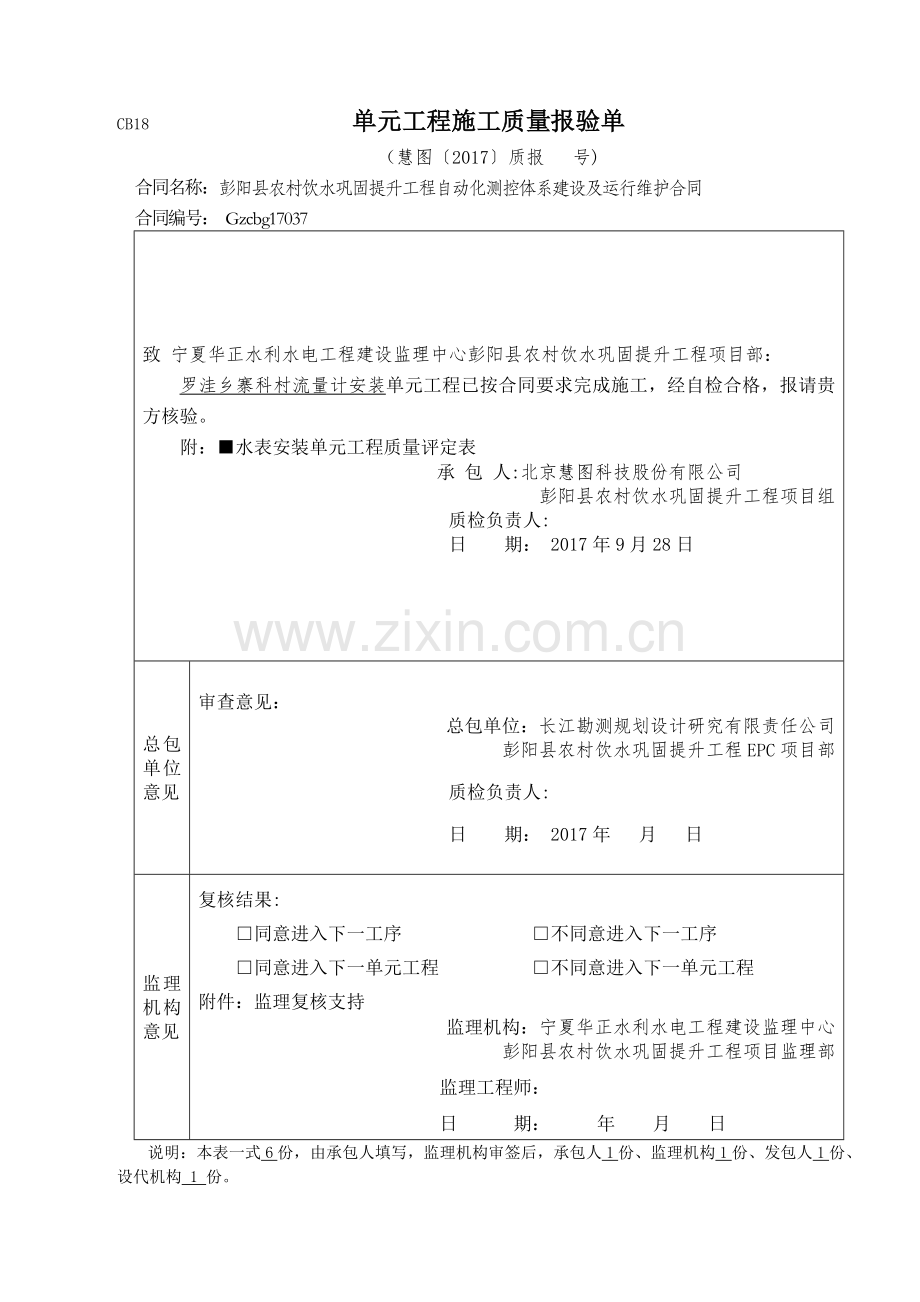

CB18 单元工程施工质量报验单
（慧图〔2017〕质报 号)
合同名称：彭阳县农村饮水巩固提升工程自动化测控体系建设及运行维护合同
合同编号： Gzcbg17037
致 宁夏华正水利水电工程建设监理中心彭阳县农村饮水巩固提升工程项目部：
罗洼乡寨科村流量计安装单元工程已按合同要求完成施工，经自检合格，报请贵方核验。
附：■水表安装单元工程质量评定表
承 包 人:北京慧图科技股份有限公司
彭阳县农村饮水巩固提升工程项目组
质检负责人:
日 期： 2017年9月28日
总包单位意见
审查意见：
总包单位：长江勘测规划设计研究有限责任公司
彭阳县农村饮水巩固提升工程EPC项目部
质检负责人:
日 期： 2017年 月 日
监理机构意见
复核结果:
□同意进入下一工序 □不同意进入下一工序
□同意进入下一单元工程 □不同意进入下一单元工程
附件：监理复核支持
监理机构：宁夏华正水利水电工程建设监理中心
彭阳县农村饮水巩固提升工程项目监理部
监理工程师：
日 期： 年 月 日
说明：本表一式 6 份，由承包人填写，监理机构审签后，承包人 1 份、监理机构 1 份、发包人 1 份、设代机构 1 份。

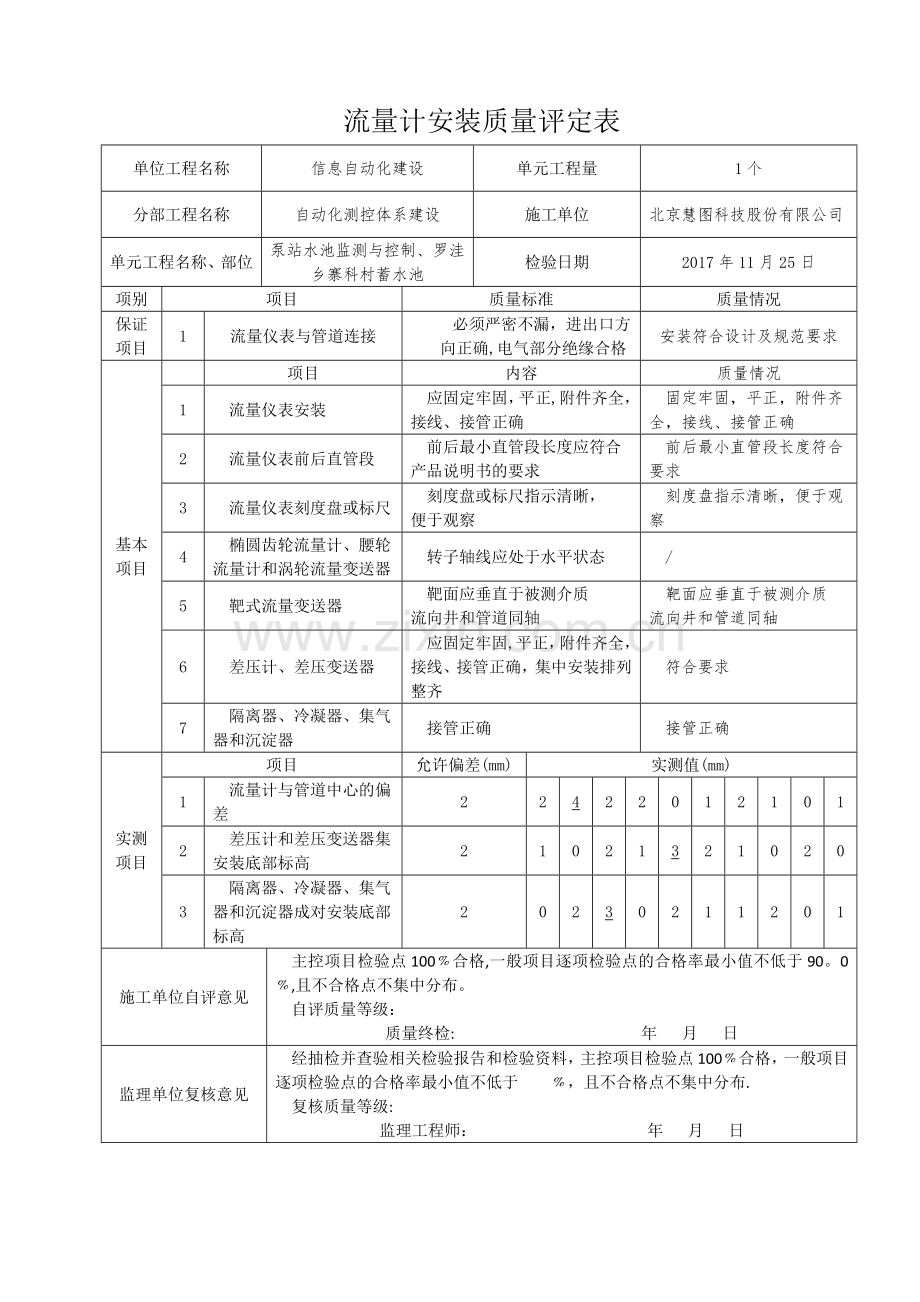

流量计安装质量评定表
单位工程名称
信息自动化建设
单元工程量
1个
分部工程名称
自动化测控体系建设
施工单位
北京慧图科技股份有限公司
单元工程名称、部位
泵站水池监测与控制、罗洼乡寨科村蓄水池
检验日期
2017年11月25日
项别
项目
质量标准
质量情况
保证项目
1
流量仪表与管道连接
必须严密不漏，进出口方向正确,电气部分绝缘合格
安装符合设计及规范要求
基本项目

项目
内容
质量情况
1
流量仪表安装
应固定牢固，平正,附件齐全，接线、接管正确
固定牢固，平正，附件齐全，接线、接管正确
2
流量仪表前后直管段
前后最小直管段长度应符合产品说明书的要求
前后最小直管段长度符合要求
3
流量仪表刻度盘或标尺
刻度盘或标尺指示清晰，
便于观察
刻度盘指示清晰，便于观察
4
椭圆齿轮流量计、腰轮流量计和涡轮流量变送器
转子轴线应处于水平状态
/
5
靶式流量变送器
靶面应垂直于被测介质
流向井和管道同轴
靶面应垂直于被测介质
流向井和管道同轴
6
差压计、差压变送器
应固定牢固,平正，附件齐全，接线、接管正确，集中安装排列整齐
符合要求
7
隔离器、冷凝器、集气器和沉淀器
接管正确
接管正确
实测项目
项目
允许偏差(mm)
实测值(mm)
1
流量计与管道中心的偏差
2
2
4
2
2
0
1
2
1
0
1
2
差压计和差压变送器集安装底部标高
2
1
0
2
1
3
2
1
0
2
0
3
隔离器、冷凝器、集气器和沉淀器成对安装底部标高
2
0
2
3
0
2
1
1
2
0
1
施工单位自评意见
主控项目检验点100﹪合格,一般项目逐项检验点的合格率最小值不低于90。0﹪,且不合格点不集中分布。
自评质量等级：
质量终检: 年 月 日
监理单位复核意见
经抽检并查验相关检验报告和检验资料，主控项目检验点100﹪合格，一般项目逐项检验点的合格率最小值不低于 ﹪，且不合格点不集中分布.
复核质量等级:
监理工程师： 年 月 日
