1. 某个处于放大状态的电路，当输入电压为10mV，输出电压
为6.5V，输入电压为15mV时，输出电压为7V(以上均为直
流电压），它的电压增益为( C )
a、700 b、650 c、100 d、—100
2. 当输入信号频率为f L或f H时，电压增益的幅值约下降为中
频时的（ B ）
a、05. b、0.7 c、0.9 d、1
3. 当输入信号频率为fL或fH时, 电压增系下降了（ B ).
A、2 dB B、3dB C、4dB D、6dB
4. 某放大电路在负载开路时的输出电压为4V,接3KΩ的负载
电阻后输出电压降为3V，这说明放大电路的输出电阻为（ C ）
a、10KΩb、2KΩc、1 KΩd、0。5KΩ
5. 用两个AU相同的放大电路A和B分别对同一个具有相同内阻的电压
信号进行放大，测试结果输出电压VOA〉VOB，由此可知A比B（ B )
a、一样 b、差 c、好 d、无法判别
6. 用两个放大电路A和B分别对同一电压信号进行放大.当输出端开路时VOA=VOB ，都接入负载RL时,测得VOA〈VOB ,由此必须A比B（ C ）
a、输入电阻高 b、输入电阻小 c、输出电阻高 d、输出电阻低
理想运放
7. 在线性区内，分析理想运放二输入间的电压时可采用（ A )
a、虚短 b、虚断 c、虚地 d、以上均否
8. 如图示,运放A为理想器件，则其输出电压V0为（ A ）
a、0V b、3V c、6V d、9V
9. 如图示,运放A为理想器件，则其输出电压VO为( C )
a、9V b、6V c、0V d、3V
10. 设VN、VP和V0分别表示反相输入端、同相输入端和输
出端,则V0与VN、VP分别成( D ）
a、同相、同相 b、反相、反相 c、同相、反相 d、反相、同相
11. 若要将幅度为±Um的矩形波转变为三角波，则应选用( D ） A、反相比例运算电路 B、同相比例运算电路 C、微分运算电路 D、积分运算电路
半导体
12. N型半导体是在本征半导体中加入以下物质后形成的( D )。
a、电子 b、空穴 c、三价硼元素 d、五价磷元素
13. 半导体中有两种载流子，它们分别是（ C ）
a、电子和受主离子 b、空穴和施主离子
c、电子和空穴 d、受主离子和施主离子
14. 在杂质半导体中，多数载流子的浓度主要取决于（ B )
a、温度 b、杂质浓度 c、掺杂工艺 d、晶体缺陷
15. 在室温附近,当温度升高时，杂质半导体中浓度明显增加是（ C ）
a、载流子 b、多数载流子 c、少数载流子 d、正负离子

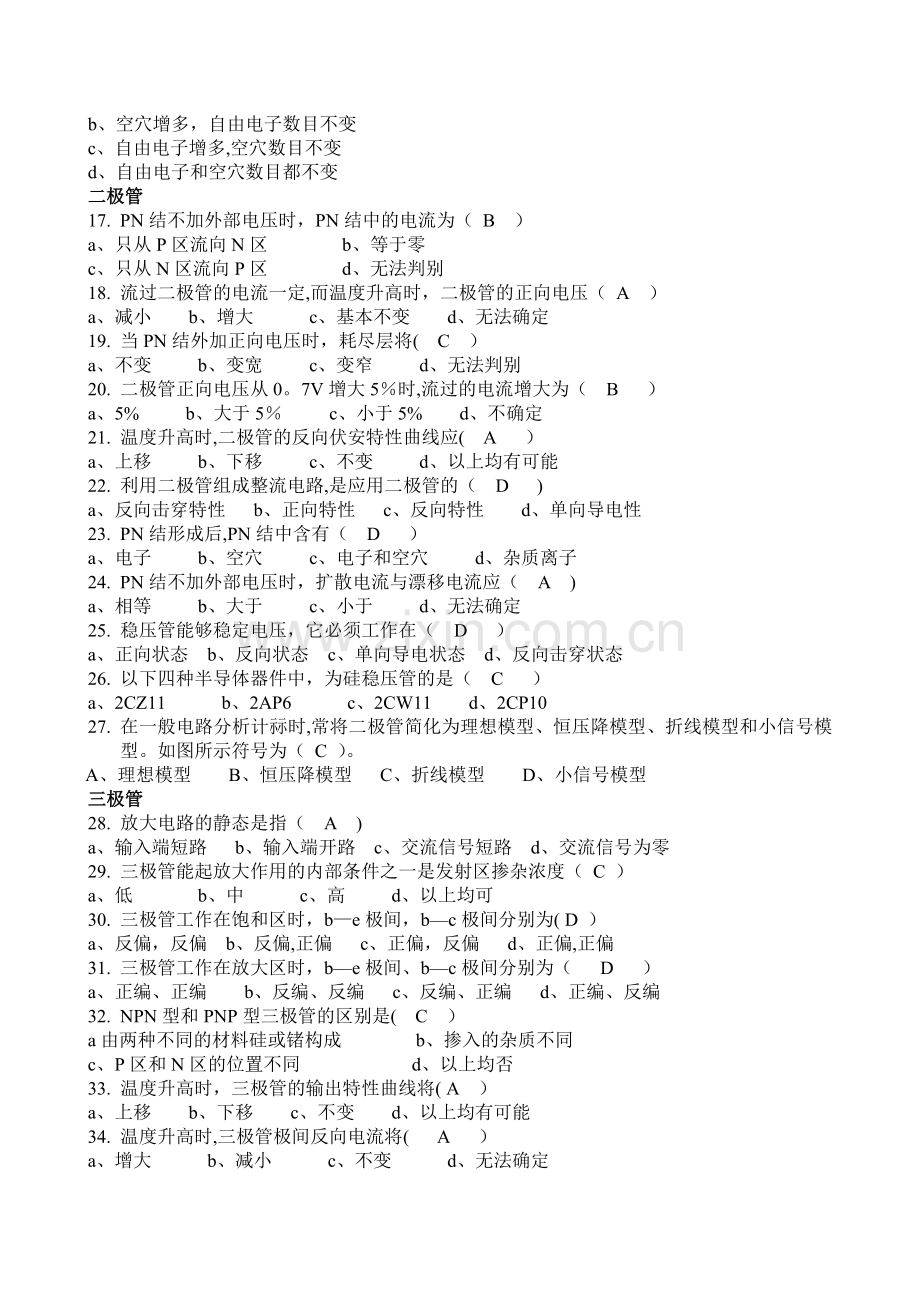

16. 温度升高后，在纯半导体中，其电子、空穴变化为（ A ）
a、自由电子和空穴数目都增多，且增量相同
b、空穴增多，自由电子数目不变
c、自由电子增多,空穴数目不变
d、自由电子和空穴数目都不变
二极管
17. PN结不加外部电压时，PN结中的电流为（ B ）
a、只从P区流向N区 b、等于零
c、只从N区流向P区 d、无法判别
18. 流过二极管的电流一定,而温度升高时，二极管的正向电压（ A ）
a、减小 b、增大 c、基本不变 d、无法确定
19. 当PN结外加正向电压时，耗尽层将( C ）
a、不变 b、变宽 c、变窄 d、无法判别
20. 二极管正向电压从0。7V增大5％时,流过的电流增大为（ B ）
a、5% b、大于5％ c、小于5% d、不确定
21. 温度升高时,二极管的反向伏安特性曲线应( A ）
a、上移 b、下移 c、不变 d、以上均有可能
22. 利用二极管组成整流电路,是应用二极管的（ D )
a、反向击穿特性 b、正向特性 c、反向特性 d、单向导电性
23. PN结形成后,PN结中含有（ D ）
a、电子 b、空穴 c、电子和空穴 d、杂质离子
24. PN结不加外部电压时，扩散电流与漂移电流应（ A )
a、相等 b、大于 c、小于 d、无法确定
25. 稳压管能够稳定电压，它必须工作在（ D ）
a、正向状态 b、反向状态 c、单向导电状态 d、反向击穿状态
26. 以下四种半导体器件中，为硅稳压管的是（ C ）
a、2CZ11 b、2AP6 c、2CW11 d、2CP10
27. 在一般电路分析计祘时,常将二极管简化为理想模型、恒压降模型、折线模型和小信号模型。如图所示符号为（ C ）。
A、理想模型 B、恒压降模型 C、折线模型 D、小信号模型
三极管
28. 放大电路的静态是指（ A )
a、输入端短路 b、输入端开路 c、交流信号短路 d、交流信号为零
29. 三极管能起放大作用的内部条件之一是发射区掺杂浓度（ C ）
a、低 b、中 c、高 d、以上均可
30. 三极管工作在饱和区时，b—e极间，b—c极间分别为( D ）
a、反偏，反偏 b、反偏,正偏 c、正偏，反偏 d、正偏,正偏
31. 三极管工作在放大区时，b—e极间、b—c极间分别为（ D ）
a、正编、正编 b、反编、反编 c、反编、正编 d、正编、反编
32. NPN型和PNP型三极管的区别是( C ）
a由两种不同的材料硅或锗构成 b、掺入的杂质不同
c、P区和N区的位置不同 d、以上均否
33. 温度升高时，三极管的输出特性曲线将( A ）
a、上移 b、下移 c、不变 d、以上均有可能
34. 温度升高时,三极管极间反向电流将( A ）
a、增大 b、减小 c、不变 d、无法确定
35. 某三极管的极限参数PcM=150mW，IcM=100mA,V（BR）CEo=30V，
若它的工作电压VcE=10V, 则工作电流Ic不得超过( C ）
a、100mA b、50mA c、15mA d、1mA
36. 某三极管的极限参数PCM=150mw,ICM=100mA，V(BR）c EO=30V，
若它的工作电压VCE=1V，则工作电流不得超过（ D ）
a、1mA b、15 mA c、40 mA d、100 mA
37. 某三极管的极限参数PCM=150mw , ICM=100mA , V(BR）CE0=30V ，
若工作电流IC=1mA ， 则工作电压不得超过（ A ）
a、30V b、15V c、10V d、1V
38. 用两个Au相同放大电路A和B分别对同一个具有内阻的电
压信号进行放大，测试结果为VoA＞VoB，这是由于( C )
a、输出电阻小 b、输出电阻高 c、输入电阻高 d、输入电阻小
39. 三极管输入电阻rbe与静态电流I E的大小有关，因而rbe是（ C ）
a、交、直流电阻 b、直流电阻 c、交流电阻 d、以上均否
40. 如图示Us2=0,从集电极输出，则该电路属于（ C ）
a、无法确定 b、共集 c、其基 d、共发
41. 检修某台无使用说明书的电子设备时，测得三极管各电极对地电压数据为VB=—0。2V, VC=-5V,VE=0， 则该三极管为( B )
a、NPN 型，锗管 b、PNP型，锗管 c、NPN型,硅管 d、PNP型，硅管
42. 某放大电路,IA=1。5mA，IB=0.03mA，Ic=-1.53 mA ,则A,B，C中极性分别是( D )
a、（e、b、c） b、（b、c、e） c、（c、e、b） d、（c、b、e）
43. 有二只半导体三极管,A管子的β=200,IcEo=240μA，B管子的
β=100,IcEo =20μA其他参数一样,则管子的好坏为（ C ）
a、均一样 b、A管好 c、B管好 d、无法判别
44. 三极管能起放大作用的内部条件之一是基区宽度（ A )
a、窄 b、中 c、宽 d、以上均可
45. 在单管共射极电路中，换上β减小的管子，VCEQ将（ C ）
a、不变 b、减小 c、增大 d、无法确定
46. 三极管放大电路的三种组态（ D )
a、都有电压放大 b、都有电流放大
c、只有共射极才有功率放大 d、都有功率放大
47. 如图示,US1=0，US2≠0从集电极输出，则该电路属于（ ）
a共射 b、共基 c、共集 d、无法判别
48. 如图所示,US1=0，US2≠0，从发射极输出，则该电路属于（ C ）
a、共射 b、共基 c、共集 d、无法判别
49. 检修某台无使用说明书的电子设备时，VB=2。73V，VC=2。3V，
VE=2V，则该三管类型为( D ）
a、NPN型,锗管 b、PNP型,硅管 c、PNP型锗管 d、NPN型硅管
50. 某放大电路,IA=-1。8mA ,IB=-0。06mA ，Ic=1。86mA，则A、B、C中
极性分别为( A )
a、（c、b、e ） b、(b、e、c ） c、（c、e、b) d、（e、c、b ）
51. 三极管能起放大作用的内部条件之一是集电结面积比发射结面积（ C ）
a、小 b、一样 c、大 d、无法确定
52. 三极管工作在放大区时，流过发射结电流和流过集电结的
电流主要是（ D ）
a、均为扩散电流 b、均为漂移电流
c、漂移电流、扩散电流 d、扩散电流、漂移电流
53. 温度升高时,VBE随温度上升而发生（ A ）
a、减小 b、增大 c、不变 d、无法确定
54. 某三极管各极对地的电压为VB= —0.3V，VC= —5。1V，VE= —0.1V，则该三极管结构及工作状态为（ D ）
a、NPN型放大 b、PNP型饱和 c、NPN型饱和 d、PNP型放大
55. 晶体三极管的关系式iB = f （uBE）︱VCE, 它代表三极管( D ）
a、共基极输入特性 b、共集电极输入特性
c、共射极输出特性 d、共射极输入特性
56. 对于基本共射放大电路,当RC增大时，其输出电阻( C ）
a、不变 b、减小 c、增大 d、无法确定
57. 单管共射极电路中,输入f = 1KHZ的正弦电压信号后，分
别用示波器观察输入信号和输出信号，则二者波形应该是( A ）
a、相差180°b、相差90°c、相差45°d、同相
58. 对于基本共射放大电路,负载RL减小时，输出电阻( C ）
a、增大 b、减小 c、不变 d、无法确定
59. 在单管射极放大电路，Rb、Rc分别是基极和集电极偏置
电阻,用直流电压表测出VCEQ≈VCC，有可能因为（ B )
a、Rb短路 b、Rb开路 c、 RC开路 d、β过大
场效应管
60. 场效应管控制漏极电流的大小是利用外加电压产生的（ A ）
a、电场 b、磁场 c、电流 d、以上均否
61. 场效应管漏极电流是由载流子的漂移动形成，这种载流子是（ B ）
a、少子 b、多子 c、两种载流子 d、正负离子
62. 三极管和场效应管应分别是（ A ）
a电流和电压控制器件 b、电压和电流控制器件
c、均为电流控制器件 d、均为电压控制器件
63. N沟道场效应管的漏极电流是由载流子的漂移形成的，这种载
流子是( D ）
a、正负离子 b、电子和空穴 c、空穴 d、电子
64. 一场效应管的转移特性曲线如图示，则它属于类型为（ A ）
a、N沟道结型管 b、P沟道结型管
c、P沟道MOS管 d、N沟道MOS管
65. 一场效应管的转移特性曲线如上图，则它的VT或VP、ＩDSS分别为( B ）
a、VP=—4V ,IDSS=0 b、VT=-4V， IDSS=0
c、VP=-4V, IDSS=3mA d、VT=—4V， IDSS=3mA
66. 结型场效应管改变导电沟道的宽度是利用栅源极间所加
电压为（ B ）
a、正向 b、反向 c、以上均可 d、以上均否
67. MOS管中的漏极电流（ C )
a、穿过PN结和衬底 b、穿过衬底
c、不穿过PN结 d、穿过PN结
功率放大电路
68. 在甲类、乙类、甲乙类放大电路，效率最低的是（ B )
a、一样 b、甲类 c、乙类 d、甲乙类
69. 在甲类、乙类、甲乙类放大电路中，属于OCL电路是( B ）
a、甲类 b、乙类 c、甲乙类 d、均不是
70. 一场效应管的转移特性如图示，则它属于类型为（ ）
a、P沟道耗尽型管 b、N沟道耗尽型管
c、P沟道增强型管 d、N沟道增强型管
71. 互补对称功率放大电路失真较小而效率又较高是采用（ B )
a、甲类放大 b、甲乙类 c、乙类放大 d、以上均可
72. 在甲类、乙类和甲乙类放大电路中，放大管的导电角较小的是（ D ）
a、一样 b、甲类 c、甲乙类 d、乙类
73. 在甲乙类电路中采用自举电容的目的，是将电压( A ）
a、提高 b、降低 c、保持稳定 d、无法确定
74. 由于功放电路中的三极管常处于接近极限工作状态，因此在选择
三极管时必须特别注意的参数之一为( D ）
a、IcBo b、β c、ƒTd、PcM
功放电路输入幅度大，增益高，因此常采用的分析方法是（ C ）
a、微变等效法 b、π型法 c、图解法 d、叠加法
75. 在甲类、乙类和甲乙类放大电路中,存在交越失真的电路是( B )
a、甲类 b、乙类 c、甲乙类 d、均存在
76. 在甲类、乙类和甲乙类放大电路中效率最高是( C ）
a、甲类 b、甲乙类 c、乙类 d、无法确定
77. 在功放电路中属于OTL电路的是（ B ）
a、双电源甲乙类 b、甲类 c、双电源乙类 d、以上均否
78. 在甲乙类电路中采用自举电容的目的，是将电压( A ）
a、提高 b、降低 c、保持稳定 d、无法确定
79. （互补对称）功率放大电路失真较小而效率又较高是采用（ B ）
a、甲类放大 b、甲乙类 c、乙类放大 d、以上均可
负反馈
80. 已知信号源内阻很小，要求充分发挥负反馈作用,应选( B ）。
A、并联负反馈 B、串联负反馈 C、电压负反馈 D、电流负反馈
81. 为稳定静态工作点，应选择的负反馈组态为（ A )
a、直流负反馈 b、交流负反馈 c、电压负反馈 d、电流负反馈
82. 要求提高输入电阻，应选择负反馈组态为（ C ）
a、交流负反馈 b、并联负反馈 c、串联负反馈 d、电流负反馈
83. 要求提高输出电阻，应选择负反馈组态为（ A ）
a、电流负反馈 b、串联负反馈 c、并联负反馈 d、电压负反馈
84. 负反馈放大电路只须满足下述条件就将产生自激振荡( B ）
a、反馈量与净输入量幅值相等 b、
c、反馈量与净输入量同极性 d、以上均否
85. 负反馈放大电路中，当AF= —1,则该电路将处于（ C )
a、开环状态 b、深度闭环状态 c、自激状态 d、无法确定
差分放大电路
86. 电流源电路是一个（ D ）
a、四口网络 b、三口网络 c、二口网络 d单口网络
87. 差分放大电路的主要性能指标仅与（ B ）
a、输入方式有关 b、输出方式有关 c、两者均有关 d、两者均无关
88. 共模抑制比KcMR越大,表明电路( C )
a、放大倍数越稳定 b、交流放大倍数越大
c、抑制温漂能力越强 d、输入信号中差模成分越大
89. 集成运放内部是直接耦合放大电路,因此能放大（ C ）
a、直流信号 b、交流信号 c、交直流信号 d、两者均否
90. 为了减小温漂，减小输出电阻,大多输入级和输出级分别采用( D ）
a、共集或共漏 b、互补对称和电流源
c、差分和电流源 d、差分和互补对称
91. 差分放大电路双端输出时的差模电压增益与半边差模等效电路
的电压增益应是（ B ）
a、1倍 b、相等 c、2倍 d、一半
92. 差模输入电阻不论双端输入还是单端输入方式,应是半
边差模等效电路输入电阻的（ D )
a、一半 b、相等 c、1倍 d、2倍
93. 在采用正反馈的条件下，如果正弦波振荡电路反馈网络的相
移为фf，放大电路的相移为фa，那么满足相位的平衡条件是
(фa+фf）为（ B ）
a（2n-1）π b、2nπc、（2n+1)π d、无法确定
94. 要使电路振荡，只要满足相位条件，且︱AF︱应（ A ）
a、大于 1 b、等于0。5c、小于 1 d、等于零
95. 正弦波振荡电路为正反馈电路,产生正弦波振荡的条件是（ C ） A、=—1 B、=0 C、=1 D、｜1+|≥1
96. RC串并联桥式震荡电路(文氏电桥震荡电路）A=( A ）
A、3 B、-3 C、1/3 D、—1/3
97. 下列传递函数哪个为二阶低通滤波电路的传递函数（ B )
A、 B、 C、 D、
98. 在图示方波发生器中，已知A为理想运算放大器,其输出电压的两个极限值为12V;稳压管和二极管的正向导通电压均为0。7V。正常工作时，输出电压峰-峰值为（ C）.
a、4。6V b、 6V c、 12V d、24V e、9。2V
99. 正弦波振荡电路如图所示,集成运放A具有理想特性，电阻R2＝10k,R1＝4。7k（可调）＋18k时，试选择正确答案填空：（ A )
a、能振荡，且uO波形较好;
b、能振荡，且uO波形不好；
c、不振
d、无法判别
100. 在图示电路中,已知A为理想运算放大器，其输出电压的两个极限值为12V;稳压管和二极管的正向导通电压均为0.7V。正常工作时,输出电压峰—峰值为12V的( B ）。
A、三角波 Ｂ、方波
Ｃ、正弦波 D、以上均不对
101. 正弦波振荡电路为正反馈电路，产生正弦波振荡的条件是( C ) A、=-1 B、=0 C、=1 D、ＡＦ＝１
102. 图示电路中（二极管为理想），若U2=20V,则 VL=（ A ）
A、18V B、20V C、24V D、28。28
上图中将RL换成电容C输出电压平均值Uo（AV）=（ D )。
A、18V B、20V C、24V D、28.28 V
103. 图示电路中（二极管为理想），若U2=20V（有效值，50Hz）、Ｒ=110Ω，输出电压Vo（平均值)=24V.
试求C=（ B ）
a、2200μF b、470μF
c、1000μF d、220μF
104. 若要组成输出电压可调、最大输出电流为1A的小功率直流稳压电源，则应采用.（ C )
a、电容滤波稳压管稳压电路 b、电感滤波稳压管稳压电路
c、电容滤波串联型稳压电路 d、电感滤波串联型稳压电路
105. 图示电路中(二极管为理想),若U2=20V(有效值，50Hz)、ＲC=50ms，则输出电压 Vo= ( D ）.
A、28.28V B、20V
C、18V D、24V
106. 电感滤波与电容滤波相比,哪一个整流管的导电角较大( A ）
a、电感滤波 b、电容滤波 c、相等 d、不能确定
107. 串联反馈式稳压电路,指的是（ B ）。
A、电路采用电压串联负反馈放大电路
B、电路采用的BJT与负载串联
C、电路采用串联反馈电路
D、以上均不景
一．选择题
1．在反馈放大电路中,如果反馈信号和输出电压成正比，称为__C___反馈。
A。 电流 B。 串联 C。 电压 D. 并联
2．在下图所示的硅三极管放大电路中，虚线表示短路故障，×表示断路故障.当用电压表测量图中各故障电路的集电极对地静态电压时，电压读数分别约为
①___—12_______V，②__—0。7_____V，③___15____V，④___15___V.
3．定性判断图示各放大电路的基本结构是否有错误，若有错,则指出错误性质（从下面列出的错误性质中选择正确答案，用A、B、C…回答）。
A．极性不正确；
B．栅、源间缺少必要的正向静态电压;；
C．栅、源间缺少必要的负向静态电压;；
D．输入信号被短路；
E．输入信号开路..
①____C___ ②_____B_____ ③____C_____
4．当图示电路中晶体管的从100降低到80（其它参数不变）,电路的电压放大倍数将_B___,输入电阻将__C__，输出电阻将__C__。(A．增大， B．减小, C．变化不大）从括号中选择正确答案，用A、B、C填空.
二．判断题
1．甲、乙两同学在推导输出电压的表达式时,得到如下不同的结果。你认为谁的结果正确？图示运算电路中,A1、A2为理想运算放大器。
甲：
乙：
2．若已知,，，你认为输出电压＝？
3．放大电路和测得的信号电压波形如图所示，试问该放大电路产生了饱和失真还是截止失真,为了减小失真，应增大还是减小？
三、计算题(）
1．微分运算电路如图（a)所示，图(b）为输入电压波形，A为理想运算放大器。试画出输出电压的波形图，并标明有关数值.
在如图所示全波整流滤波电路中，已知变压器副边中心抽头接地,,变压器内阻和二极管的正向电阻均可忽略不计,电容C取值满足RLC＝（3～5）(T＝20ms）。
（1)．输出电压平均值?
（2）．若P1开路，是否为原来的一半？
（3）．若P3开路，则？
（4）．若P4开路,则？
(5）．若P1、P3均开路，则？
3．在如图所示OCL电路中，VT1的偏置电路未画出.已知输入电压为正弦波,VT1所构成的共射放大电路的电压放大倍数,共集放大电路的电压放大倍数约为1。设输入电压有效值＝0。5V，试问:
（1）．输出功率Po？
（2）．电源消耗的功率PV?设VT1的功耗和VT2、VT3的静态功耗可忽略.
(3）．VT2、VT3集电极的功耗各为约多少？
（4)．电路的效率
4．已知图示电路中晶体管的＝110，，UBEQ＝－0。3V,电容的容量足够大，对交流信号可视为短路.
(1）．估算电路静态时的、、；
(2）．求电压放大倍数、输入电阻、输出电阻.
1. 如图所示电路，试用二极管折线模型求解下列问题
(设Vth=0.5V、rD=200Ω）.
（1） 画该电路的电压传输特性曲线（即Vo=f（Vi)）
Vi=0V、4V时相应的输处电压Vo值(取两位有效数字
2. 放大电路A=1000,由于环境温度的变化使增益下降为900，引入负反馈后（F=0.099)，求闭环增益AF的相对变化量（△AF/AF）。
3. 如图所示电路，A为理想运放，V1=0.1V、V2=0。2V、V3=0.3V ，R1=1k、R2=2k、R3=5k、R4=10k，求Vo＝？
4. 对于乙类互补对称电路设Vcc=12V、RL=4Ω，三极管极限参数为Icm=3.5A、
｜V（BR）CEO｜=30V、Pcm=5W
(1) 最大输出处（理想)功率Pom及效率η。6％
(2) 检验所给管子是否安全（判断过程3%，结论1%)
5. 如图所示电路中，设Vcc=VEE=15V，Rc=RL=10K，Re=14。3K,β=50.求:
(1）Vs1=10mv Vs2=20mv 求Vsd Vsc；
(2)双端输出时的差模电压增益Avd；
（3）当RL接在T1管的集电极与地之间时的差模电压增益Avd1、共模电压增益Avc1和共模抑制比KCMR1：
6. 如图所示电路,已知R1=100K、C=2uF且 t=0时Vc（0)=0，Vs输入如图所示。试画出Vo的波形,并标出Vo的幅值和回零时间.
7. 负反馈对放大电路性能的改善表现在那几方面？
8. N沟道场效应管的种类及电路符号？
9. 画出串联反馈式稳压电路一般结构图，为什么称为串联式稳压电路?属于什么负反馈类型？为什么该类型具有稳压作用?
10. 如图所示电路,A1、A2、A3为理想运级,V1、V2为输入,求Vo输出表达式
