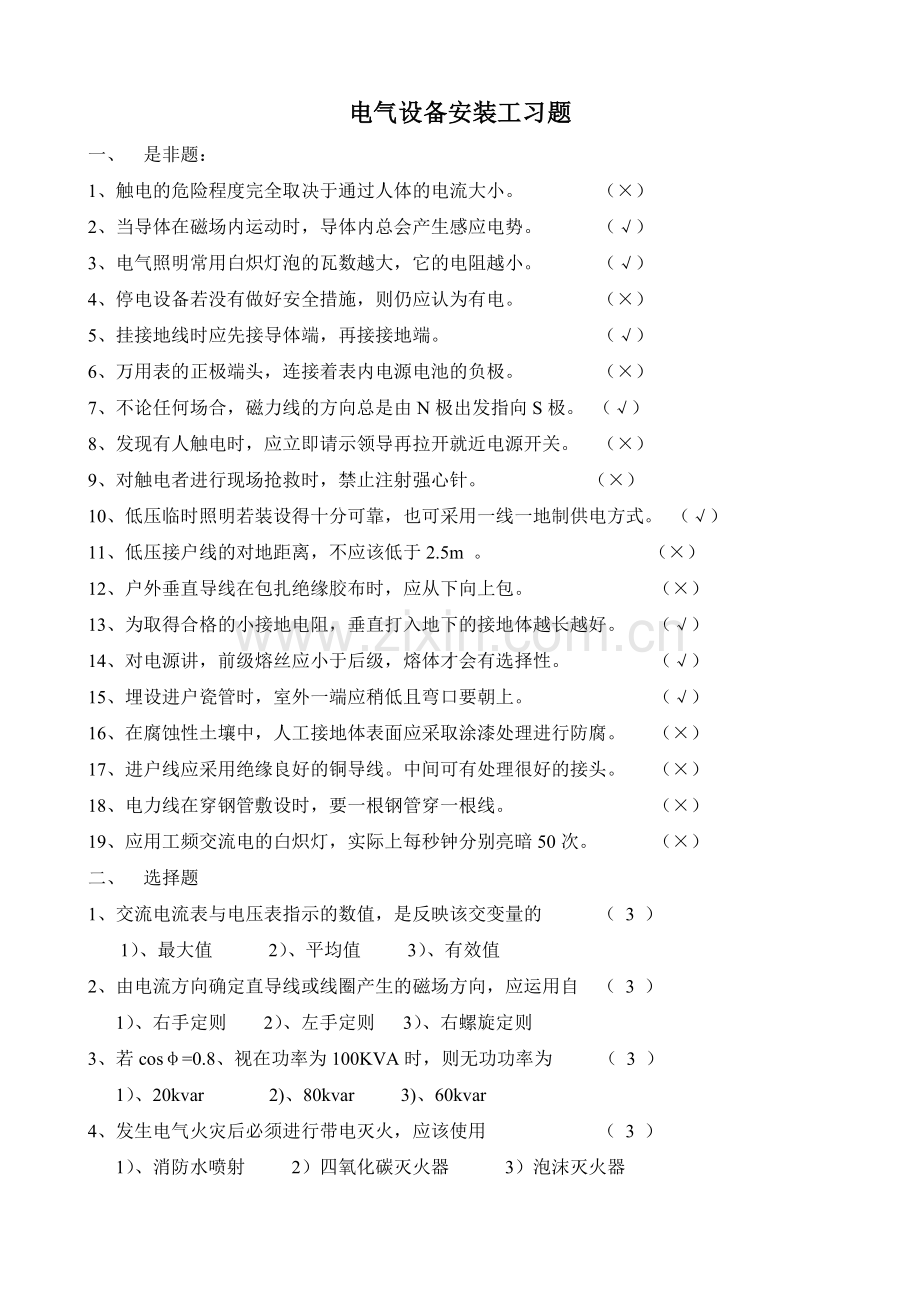

电气设备安装工习题
一、 是非题：
1、触电的危险程度完全取决于通过人体的电流大小。 （×）
2、当导体在磁场内运动时，导体内总会产生感应电势。 （√）
3、电气照明常用白炽灯泡的瓦数越大，它的电阻越小。 （√）
4、停电设备若没有做好安全措施，则仍应认为有电。 （×）
5、挂接地线时应先接导体端，再接接地端。 （√）
6、万用表的正极端头，连接着表内电源电池的负极。 （×）
7、不论任何场合，磁力线的方向总是由N极出发指向S极。 （√）
8、发现有人触电时，应立即请示领导再拉开就近电源开关。 （×）
9、对触电者进行现场抢救时，禁止注射强心针。 （×）
10、低压临时照明若装设得十分可靠，也可采用一线一地制供电方式。 （√）
11、低压接户线的对地距离，不应该低于2.5m 。 （×）
12、户外垂直导线在包扎绝缘胶布时，应从下向上包。 （×）
13、为取得合格的小接地电阻，垂直打入地下的接地体越长越好。 （√）
14、对电源讲，前级熔丝应小于后级，熔体才会有选择性。 （√）
15、埋设进户瓷管时，室外一端应稍低且弯口要朝上。 （√）
16、在腐蚀性土壤中，人工接地体表面应采取涂漆处理进行防腐。 （×）
17、进户线应采用绝缘良好的铜导线。中间可有处理很好的接头。 （×）
18、电力线在穿钢管敷设时，要一根钢管穿一根线。 （×）
19、应用工频交流电的白炽灯，实际上每秒钟分别亮暗50次。 （×）
二、 选择题
1、交流电流表与电压表指示的数值，是反映该交变量的 （ 3 ）
1）、最大值 2）、平均值 3）、有效值
2、由电流方向确定直导线或线圈产生的磁场方向，应运用自 （ 3 ）
1）、右手定则 2）、左手定则 3）、右螺旋定则
3、若cosφ=0.8、视在功率为100KVA时，则无功功率为 （ 3 ）
1）、20kvar 2)、80kvar 3)、60kvar
4、发生电气火灾后必须进行带电灭火，应该使用 （ 3 ）
1）、消防水喷射 2）四氧化碳灭火器 3）泡沫灭火器

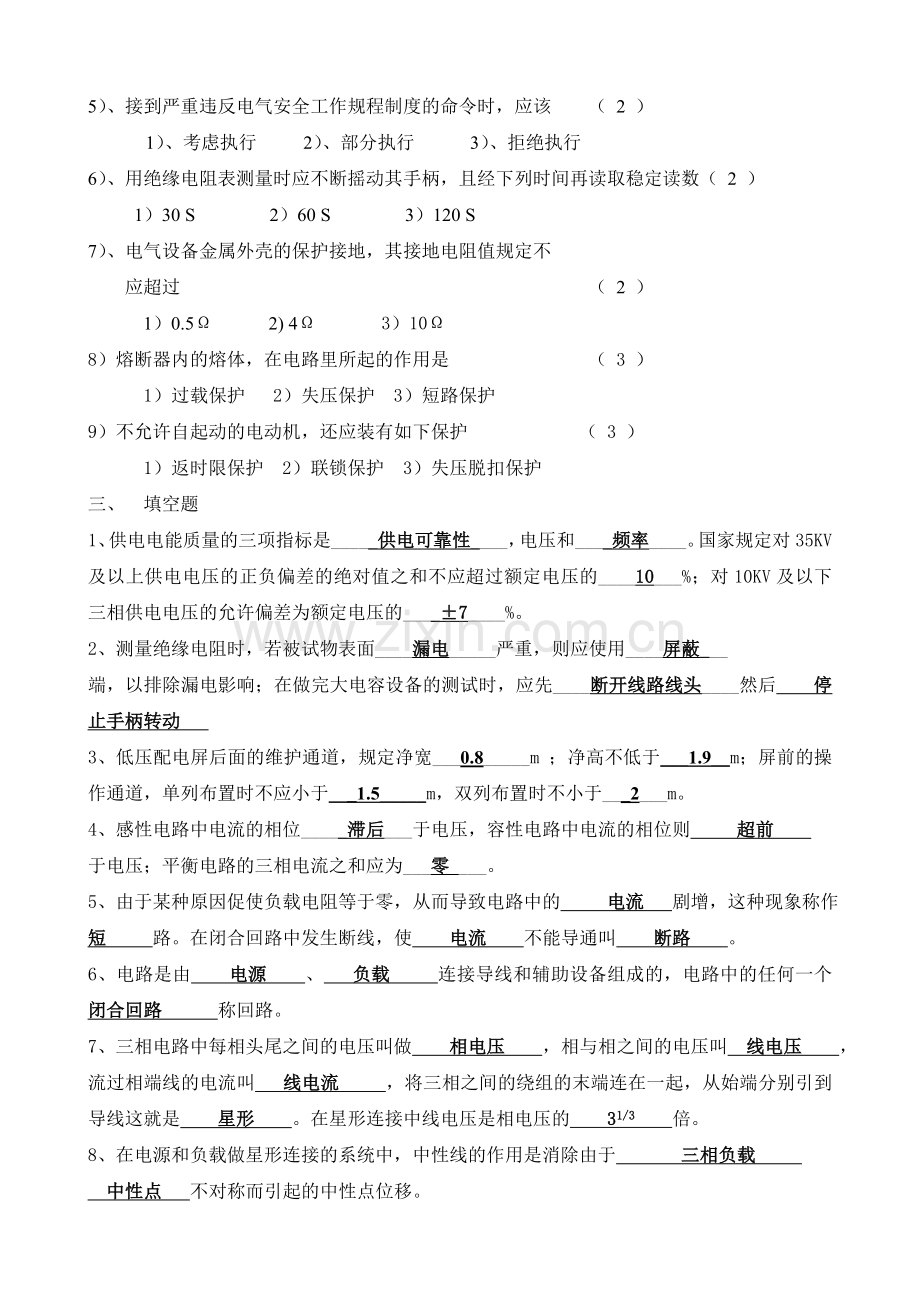

5）、接到严重违反电气安全工作规程制度的命令时，应该 （ 2 ）
1）、考虑执行 2）、部分执行 3）、拒绝执行
6）、用绝缘电阻表测量时应不断摇动其手柄，且经下列时间再读取稳定读数（ 2 ）
1）30 S 2）60 S 3）120 S
7）、电气设备金属外壳的保护接地，其接地电阻值规定不
应超过 （ 2 ）
1）0.5Ω 2) 4Ω 3）10Ω
8）熔断器内的熔体，在电路里所起的作用是 （ 3 ）
1）过载保护 2）失压保护 3）短路保护
9）不允许自起动的电动机，还应装有如下保护 （ 3 ）
1）返时限保护 2）联锁保护 3）失压脱扣保护
三、 填空题
1、供电电能质量的三项指标是_____供电可靠性____，电压和____频率____。国家规定对35KV及以上供电电压的正负偏差的绝对值之和不应超过额定电压的____10___%；对10KV及以下三相供电电压的允许偏差为额定电压的____±7____%。
2、测量绝缘电阻时，若被试物表面____漏电_____严重，则应使用____屏蔽___
端，以排除漏电影响；在做完大电容设备的测试时，应先____断开线路线头____然后 停止手柄转动
3、低压配电屏后面的维护通道，规定净宽___0.8_____m ；净高不低于___1.9__m；屏前的操作通道，单列布置时不应小于___1.5_____m，双列布置时不小于___2___m。
4、感性电路中电流的相位_____滞后___于电压，容性电路中电流的相位则 超前
于电压；平衡电路的三相电流之和应为___零____。
5、由于某种原因促使负载电阻等于零，从而导致电路中的 电流 剧增，这种现象称作 短 路。在闭合回路中发生断线，使 电流 不能导通叫 断路 。
6、电路是由 电源 、 负载 连接导线和辅助设备组成的，电路中的任何一个 闭合回路 称回路。
7、三相电路中每相头尾之间的电压叫做 相电压 ，相与相之间的电压叫 线电压 ，流过相端线的电流叫 线电流 ，将三相之间的绕组的末端连在一起，从始端分别引到导线这就是 星形 。在星形连接中线电压是相电压的 31/3 倍。
8、在电源和负载做星形连接的系统中，中性线的作用是消除由于 三相负载
中性点 不对称而引起的中性点位移。
9、低压带电工作中应有 专人 监护，不许 单人 带电工作，在带电低压配电装置上工作应采取防止 相间短路 和 单相接地 的隔离措施。
10、绝缘电阻表（兆欧表）是用来测量电气设备或线路的 绝缘电阻 。测量时其表把的摇转速度应为每分钟 120 转；使用屏蔽端是为了排除 漏电 影响，其接线不能采用 绞 线。
四、 问答及计算题
1、什么叫接地？接零？为什么要进行接地和接零？
答：将电器设备和用电装置的中性点，外壳或支架与接地装置用导体做良好电气连接叫接地；将电器设备和用电装置的金属外壳与系统零线相接叫接零。其目的是为了电器设备的正常工作，为了人身和设备的安全。

2、在如图所示的四种情况下，分别判断其产生的磁场方向、感应电流方向、导线受力方向；并指明判断所依据的定则名称。
I

N
S
S
N
v

(a) (b) (c) (d)
答：
V

S
N
N
S

·
v
N
(a) (b) (c) (d)
a,b右手螺旋定则;
c 右手定则
d 左手定则

3、使用中的电流互感器为什么二次侧不准开路？
答：使用中的电流互感器二次侧开路时，在二次线圈两端将产生很高的电压，威胁人身安全，造成仪表、保护装置和互感器绝缘的损坏；另外，铁芯中磁通密度的过度增大，有可能造成铁芯严重发热而损坏。

4、在特别潮湿的房屋内安装照明装置有何要求？
答：1）使用瓷瓶敷设导线时，应使用橡皮绝缘导线，导线线间距离应在6cm 以上；导线与建筑物间的距离，应在3cm以上。2）采用电线管施工时，应使用厚电线管，管口及管子连接处应采用防潮措施。3）开关、插座及熔断器等电器不应装设在室内，如非得装在潮湿场所，应采取防潮措施；灯具应选用具有结晶水放出口的封闭式灯具或带有防水出口的敞开式灯具。

5、什么叫交流电？
答：大小与方向随时间做周期性变化的电流、电压叫交流电。

6、三相交流电三相之间的关系是什么？
答：它们三者之间的关系为大小相等、频率相同相位上互差120º。

7、为什么在三相电源线上任意对调两相即可改变电动机的旋转方向？
答：因旋转磁场的方向是由线圈中的电流的相序所决定。

8、闸刀开关在安装与使用中应注意些什么？
答：1）闸刀开关应垂直安装在开关板或条架上，使夹座位于上方，以避免在分断位置由于刀架松动或闸刀脱落而造成误合闸。2）合闸时要保证三相同步，各相接触良好。倘若有一相接触不良，就可能造成电动机因单相运行而损坏。3）按产品使用说明书中规定的分断负载能力使用，若分断严重过载则会引起持续燃弧，甚至造成相间短路、损坏开关。4）没有灭弧罩的刀开关不应分断带电流的负载，而只可作为隔离开关用。当分断电路时，应首先拉开带负载的开关，然后再拉开刀开关（隔离开关），合闸时的程序与分断相反。

9、选用低压电器应注意哪些事项？
答：1）控制对象。如电动机或其他用电设备的分类和使用环境。2）确认有关的技术数据，如控制对象的额定电压、额定功率、起动电流倍数、负载性质、操作频率、工作制等。3）了解电器的正常工作条件，如环境空气温度、相对湿度、海拔高度、允许安装方位角度和抗冲击震动、有害气体、导电尘埃、雨雪侵袭的能力。4）了解电器的主要技术性能和技术条件，如用途、分类、额定电压、额定控制功率、接通能力、分断能力、允许操作频率、工作制和使用寿命等。

10、内线布线方式常有那几种？
答：内线敷设分明敷与暗敷两类，布线方式有瓷夹板布线、槽板布线、瓷瓶（绝缘子）布线、护套线布线、线管布线和钢索布线等。

11、安装电动机包括那些步骤？
答：电动机安装的步骤通常为：1）电动机底座基础的建造。2）地脚螺栓的埋设。3）电动机的安装就位。

12、漏电保护器安装后应怎样检验？
答：1）用试验按钮试验3次，均应正确动作；2）带负荷分合开关3次，不得有误动作；3）各相用试验电阻接地试验1次，应正确动作。

13、安装电流互感器时应注意什么？
答：1）如电流互感器安装在墙孔及楼板孔中心时，其周边应有2~3mm的间隙，然后塞入油纸板以便于拆卸，同时也可以避免外壳生锈。2）接至电流互感器端子的母线，不应使电流互感器受到拉力。3）电流互感器的二次绕组不应开路。因此，其二次回路中不应装设熔断器。它的二次回路一般都接有仪表，若不使用仪表时，则应使用接线板使其短路并直接接地。4）电流互感器的二次绕组当其绝缘电阻低于10~20MΩ时，必须干燥以恢复绝缘。5）每相电流互感器其中心应安装在同一平面上，并与支持绝缘子等设备装在同一中心线上，各互感器的间隔应一致。互感器的法兰盘应接地，一般采用裸铜线用螺丝连接。

五、计算题
A I
B
RAB R1 R2
I1 I2
1、如图所示：R1=750Ω，R2=500Ω，求：等效电阻RAB=？。若总电流I=125毫安, 求电流I1和I2等于多少？

答：RAB = 300Ω I1 =50 m A I2 =75mA

A
B
R1
R2
R3
R4
R1 R2
R3 R4
A
B
2、计算下图所示电路的等效电阻RAB。

（1） （2）
已知图（1）：R1=10Ω，R2=5Ω 已知图（2）：R1=30Ω，R2=30Ω
R3=10Ω，R4=5Ω R3=40Ω，R4=25Ω

答：RAB =15Ω RAB =20Ω

3、如果人体最小电阻为800Ω，已知通过人体的电流为50mA时，就会引起呼吸器官麻痹，不能自主摆脱电源，求安全工作电压？
答：≤40V
4、标明为“220V、40W ”的白炽灯泡，若用在110V线路上，其消耗的功率是多少？
答：10W
5、一交流电压的数学表达式为：u=36sin(314+30)；试求其电压最大值Um、频率f和初相角Φ。
答：Um=36 ； f=50 ； Φ=30
六、画图题：
1、画出日光灯的接线图。
灯管
相线
中心线
镇流器
开关
220V
启辉器
镇流器
U形双金属片
灯丝
