********小区***
临时用电变压器防护
方案

编 码：*******
编制单位：********************************

一、工程概况
本工程为********，总建筑面积138000平方米，位于*****，框架、剪力墙结构，地下车库为框架结构，高层为剪力墙结构。由********勘察，由*****公司设计，********公司投资兴建，*****公司承建。

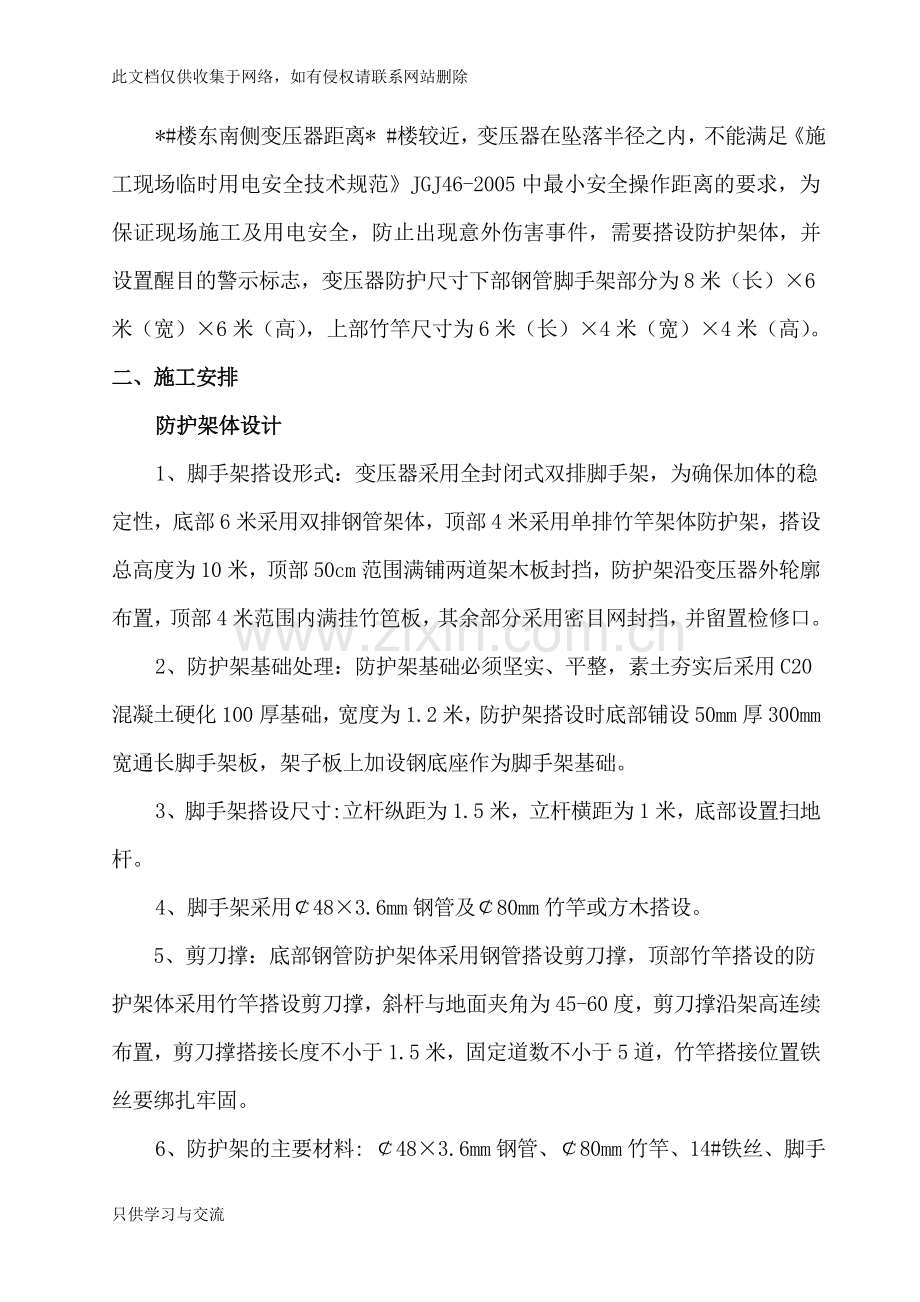

*#楼东南侧变压器距离* #楼较近，变压器在坠落半径之内，不能满足《施工现场临时用电安全技术规范》JGJ46-2005中最小安全操作距离的要求，为保证现场施工及用电安全，防止出现意外伤害事件，需要搭设防护架体，并设置醒目的警示标志，变压器防护尺寸下部钢管脚手架部分为8米（长）×6米（宽）×6米（高），上部竹竿尺寸为6米（长）×4米（宽）×4米（高）。
二、施工安排
防护架体设计
1、脚手架搭设形式：变压器采用全封闭式双排脚手架，为确保加体的稳定性，底部6米采用双排钢管架体，顶部4米采用单排竹竿架体防护架，搭设总高度为10米，顶部50cm范围满铺两道架木板封挡，防护架沿变压器外轮廓布置，顶部4米范围内满挂竹笆板，其余部分采用密目网封挡，并留置检修口。
2、防护架基础处理：防护架基础必须坚实、平整，素土夯实后采用C20混凝土硬化100厚基础，宽度为1.2米，防护架搭设时底部铺设50mm厚300mm宽通长脚手架板，架子板上加设钢底座作为脚手架基础。
3、脚手架搭设尺寸:立杆纵距为1.5米，立杆横距为1米，底部设置扫地杆。
4、脚手架采用￠48×3.6mm钢管及￠80mm竹竿或方木搭设。
5、剪刀撑：底部钢管防护架体采用钢管搭设剪刀撑，顶部竹竿搭设的防护架体采用竹竿搭设剪刀撑，斜杆与地面夹角为45-60度，剪刀撑沿架高连续布置，剪刀撑搭接长度不小于1.5米，固定道数不小于5道，竹竿搭接位置铁丝要绑扎牢固。
6、防护架的主要材料: ￠48×3.6mm钢管、￠80mm竹竿、14#铁丝、脚手架板、钢底座、卡子、竹笆板、油漆。
三、脚手架搭设
1、立杆纵向间距1.5米，长度为6米，钢管与竹竿搭接长度不小于1.5米，用14#铁丝固定道数不小于5道，铁丝必须绑扎牢固，立杆顶部高出变压器顶部不小于0.5米。
2、纵向水平杆底部6米采用钢管脚手架，步距为1.5米，搭设在立杆内侧，卡子扣件连接。顶部4米范围内采用竹竿连接，步距为1米。竹竿最小端头直径不小于60mm，同一步内纵向水平四周交圈，用铁丝与内外角部立杆固定。
3、扫地杆：
架体必须设置扫地杆，用扣件固定在距地面200mm的立杆上，横向杆在纵向杆上方。
4、横向水平杆：横向水平杆靠近端部立杆伸出立杆长度不小于150mm。
5、剪刀撑：底部钢管防护脚手架四周外侧立面设置剪刀撑，连续设置，剪刀撑斜杆接头采用搭接连接，搭接长度不小于1米，用3个扣件等间距固定，顶部采用竹竿剪刀撑，连续设置，剪刀撑斜杆接头采用搭接连接，搭接长度不小于1.5米，固定道数不小于5道，等间距绑扎固定，剪刀撑端部外露长度不小于100mm,两端用铁丝与横向水平杆的伸出端或立杆绑扎牢固。
6、竹笆板防护：架体防护架底部采用密目网封挡，顶部4米范围内满挂竹笆板封闭防护。
7、顶部防护：顶部50cm范围内满铺两道脚手板封闭。
其具体做法见附图：

四、质量保证措施
1、 架体竹竿上严禁打孔，采用合格的竹竿。
2、 采用新购的竹竿，确保竹竿的硬度和韧性。
3、 防护架体搭设应在防护脚手板铺设前进行检验，发现问题及时校正。
4、 防护架体在六级大风及雨雪后进行检验，发现问题及时校正；
5、 脚手架搭设符合《建筑施工脚手架安全技术规范》。
五、安全保证措施
1、搭设人员必须为专业防护架子工，且作业人员持证上岗，作业时正确配戴安全帽、安全带，穿绝缘鞋，搭设防护时，必须在外围搭设防护架，避免架子工在变压器范围内作业。
2、搭设架体防护时，必须传递材料，禁止抛掷材料，防止变压器伤人。
3、严格遵守安全操作规程。
4、设置警戒区域和巡视人员，由专职安全员进行监护，确保施工安全。
5、脚手架的构配件必须按规范要求检验，合格后方可使用。
6、雨雪后检查架体应有防滑措施，应及时扫除积雪。
7、设专人负责对脚手架进行检查和保修，检查保证项目如下：
1）各节点处构件的安装是否符合设计要求；
2）底座是否松动，立柱是否倾斜；
3）架体竹竿节点处是否松动；
4）安全防护措施是否符合要求；
8、防护架体使用期间不得随意拆除脚手架上的任何杆件。
