交通安全警示标识配置标准定.doc

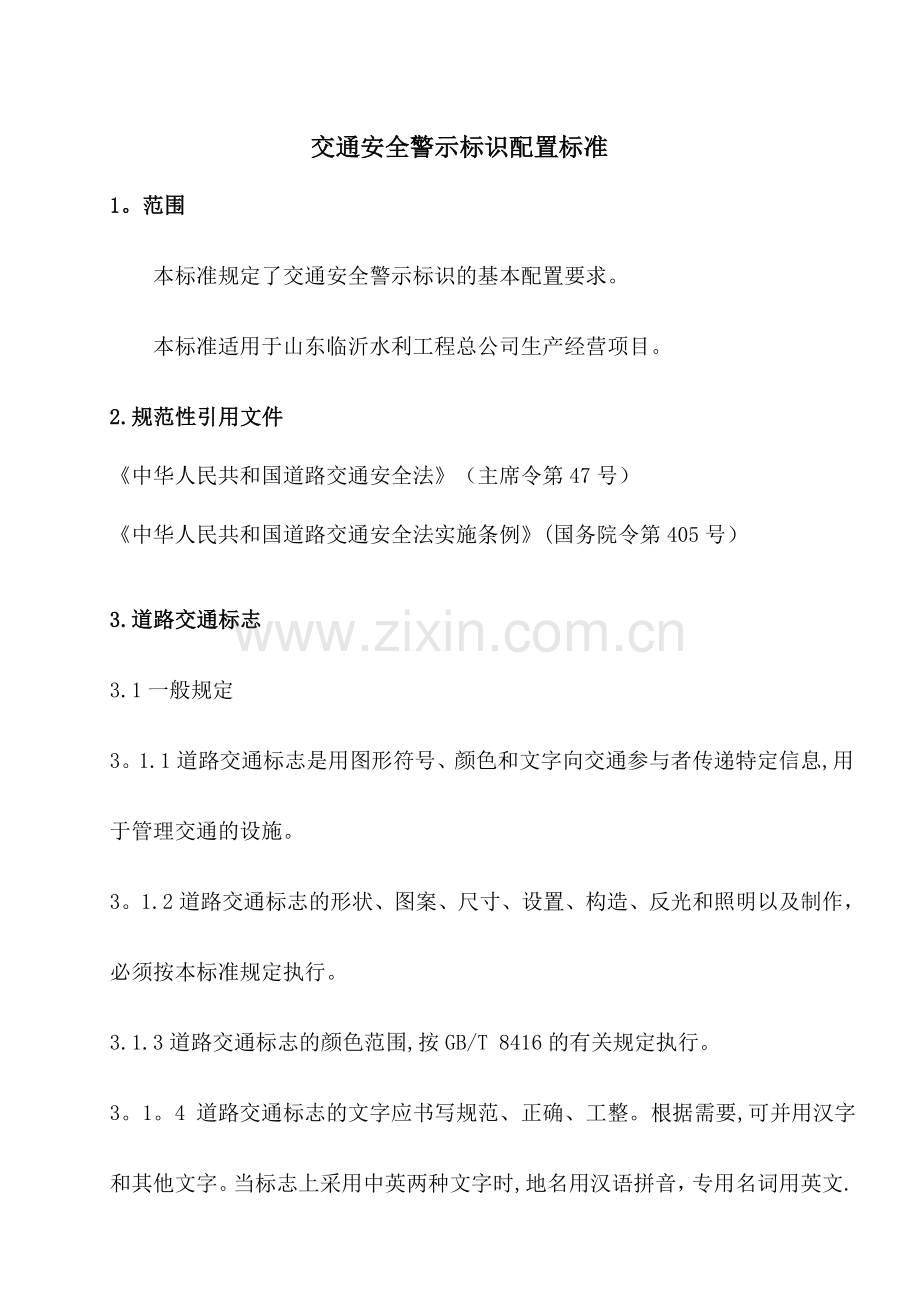

交通安全警示标识配置标准1。范围本标准规定了交通安全警示标识的基本配置要求。 本标准适用于山东临沂水利工程总公司生产经营项目。2.规范性引用文件中华人民共和国道路交通安全法（主席令第47号）中华人民共和国道路交通安全法实施条例(国务院令第405号）3.道路交通标志3.1一般规定3。1.1道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息,用于管理交通的设施。3。1.2道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。3.1.3道路交通标志的颜色范围,按GB/T 8416的有关规定执行。3。1。4 道路交通标志的文字应书写规范、正确、工整。根据需要,可并用汉字和其他文字。当标志上采用中英两种文字时,地名用汉语拼音，专用名词用英文.3。1。5道路交通标志的边框外缘,应有衬底色。衬底色规定为：警告标志黄色，禁令标志白色,指示标志蓝色,高速公路、城市快速路的指路标志绿色，其他道路的指路标志蓝色。3。2交通标志分类交通标志分为主标志和辅助标志两大类。3。3交通安全警示标识的基本型式、颜色、图形、文字说明及制作材料应当符合安全标志（GB2894）、安全色（GB2893）、安全标志及其使用导则要求.临时性道路交通标志应当符合公路临时性交通标志技术（JTT4292000）和道路交通标志和标线（GB5768)要求。具体设置应满足附件一要求。3。5交通安全警示标识设置要求3。4。1应当设置在醒目处，高度与视线尽量一致，基础稳定牢固，不得擅自拆除或移动,多个交通安全警示标识同时设置时要求排序合理整齐.3。4。2在施工作业阶段，结合作业条件、施工环境等因素在施工现场设置表示禁止、警告、指令和提示等信息的安全标志，交通安全警示标识的设置必须符合国家标准。交通安全警示标识应根据工程实际和施工安全需要进一步补充完善，合理确定。3。4。3施工单位应当根据施工过程安全生产需要，综合施工现场及周边施工道路作业环境、作业条件等因素，在交通道路易发生事故的危险部位设置有效的安全防护设施;对不安全因素多，在作业过程中既容易伤害作业人员,也容易伤害施工现场以外的人员的，应将施工现场与外界隔离，实施封闭式施工管理。3。4。4交通安全警示标识的设置应根据工程实际和施工安全需要进一步补充完善，合理确定。3。4.5警示标识设置要求部位合理，安装稳定牢靠，设施本身外观清晰,材质坚固耐用，结构尺寸完整，颜色布置合理有效。标志牌应当完整清晰，有触电危险的作业场所应使用绝缘材料。3.4。6施工现场应当优先考虑采用定型化、标准化、工具化的安全防护设施,对于要求承重的大型安全防护设施应当根据施工荷载大小进行独立设计制作.3。4.7警示标识应与所防护的对象合理配套，具有安全可靠的防护作用，作业环境视线不良时,应当增设必要的照明设施和警示警告标志。 4.交通安全警示标识基本要求及示例4。1交通安全警示标识分为禁止标志、警告标志、指令标志和提示标志四大类型.4。11禁止标志：其几何图形为带斜杠的圆环,斜杠和圆环为红色，图形符号为黑色，其背景为白色。禁止标志尺寸应当根据危险部位的性质及周边环境状况确定，交通安全警示标识基本型式的尺寸:外径不小于2550厘米。如:禁止驶入、禁止向右转弯等标志。禁止驶入标志 禁止向右转弯标志 4。12警告标志：警告标志的含义是使人们注意可能发生的危险.其几何图形是正三角形,三角形的边框和图形符号为黑色,其背景为黄色.警告标志尺寸应当根据危险部位的性质及及周边环境状况确定,基本型式尺寸:三角形外边不小于3060厘米。如:前方施工、注意安全等标志。前方施工 注意安全4.13指令标志:指令标志的含义是告诉人们必须遵守某项规定。其几何图形是圆形，其背景色是具有指令含义的蓝色，图形符号为白色。指令标志尺寸应当根据危险部位的性质及及周边环境状况确定，基本型式尺寸：圆形图案直径不小于2550厘米。如:必须戴安全帽、必须系安全带等标志. 4.14提示标志：是指示目标方向的交通安全警示标识.几何图形是长方形,图形背景为绿色，图形符号及文字为白色。4。2临时性道路交通标志临时性道路交通标志形式符合道路交通标志和标线和公路临时性交通标志技术如：施工路栏、锥形交通标、道口标注、车辆慢行等。5。交通安全警示标识的设置5。1施工单位应当在施工道路、施工现场出入口处、出入通道口及梯道口、沿线交叉口、作业场站等事故易发生的危险部位设置足够、有效、明显的交通安全警示标识,其设置标准如下： 5。1。1施工道路 1） 进入现场，路边设“进入施工现场，请减速慢行标牌（0。6m0。6m）和5公里限速牌，道路危险段有“危险地段，注意安全” （0。6m0。6m）警示标志；靠近公共道路50m采用C 15 15cm厚混凝土硬化，其它地段用泥结碎石级配、碎砖、炉渣、矿渣、石灰土、砂质土碾压路面； 道路路面应高出自然地面0。20。3 m ,高出水沟0.5 m 以上;道路及时消除泥泞，工地扬尘较大时，应进行洒水。 2）直线地段做成2横坡,曲线地段根据曲线半径设计外侧超高，道路的两侧设置排水沟，一般沟深和底宽不小于0。4 m。水沟浆砌、挡护浆砌的勾缝采用平缝压槽法。便道经过水沟地段，要埋置钢筋混凝土圆管或设置过水路面.5。1.2施工现场出入口处 应根据需要设置“施工重地、闲人免进、当心落物、当心吊物、当心扎脚、注意安全、必须戴安全帽”等标志；结合标准化工地要求在主出入口处设置安全生产“五牌一图”，即工程告示牌、安全文明施工告示牌、安全生产措施告示牌、危险源告示牌、消防保卫告示牌和施工现场总平面图示牌.5。1。3出入通道口及梯道口。出入通道口应设置“安全通道”标志，设置“禁止停留、注意安全、仅供人通行”等标志，车行通道还应设置“限速、限宽、限高”等标志。5。1。4沿线交叉口 应设置“注意安全、当心行人车辆、前方施工注意安全”等标志，交叉施工、边通行边施工路段等作业区两端还应设置交通路标、交通警告、警示、诱导标志等临时性道路交通标志，必要时，施工作业区两端应当配备必要的交通指挥人员或设置交通信号灯.5。1。5作业场站 结合实际应设置“注意非机动车辆、“注意机动车辆”、鸣喇叭”、“减速慢行”等标志；雨天路滑处应设置“当心滑跌”标志。施工现场交通安全警示标识设置表工程部位标志类型禁止标志警告标志指令标志提示标志施工现场出入口处施工现场出入口施工危险、闲人免进注意安全当心落物必须系安全带进入施工现场必须戴安全帽主出入口结合标准化工地和安全工地设置“五牌一图”,即工程告示牌、安全文明施工告示牌、安全生产措施告示牌、危险源告示牌、消防保卫告示牌和施工现场总平面图示牌.出入通道口及梯道口出入通道口禁止停留注意安全必须戴安全帽安全通道仅限人通行车行通道禁止停留注意安全限速、限宽、限高梯道口禁止停留注意安全必须戴安全帽仅限人攀登沿线交叉口普通交叉口非工作人员禁止入内注意安全当心行人车辆前方施工注意安全边通车边施工路段除设置普通交叉口所需标志外,还应设置交通路标、交通警告、警示、诱导标志等临时性道路交通标志,必要时应配备交通指挥人员或设置交通信号灯.孔洞桥隧口孔洞口禁止入内注意安全桥隧口非工作人员禁止入内注意安全必须戴安全帽基坑边沿及临空临边基坑边沿非工作人员禁止入内注意安全夜间照明或示警灯临空临边禁止靠边注意安全必须戴安全帽必须系安全带夜间照明或示警灯交通安全警示标识配置需求一览表 工程名称：序号所处位置道路名称所设置的交通标志标牌地点标志、标牌内容备注
