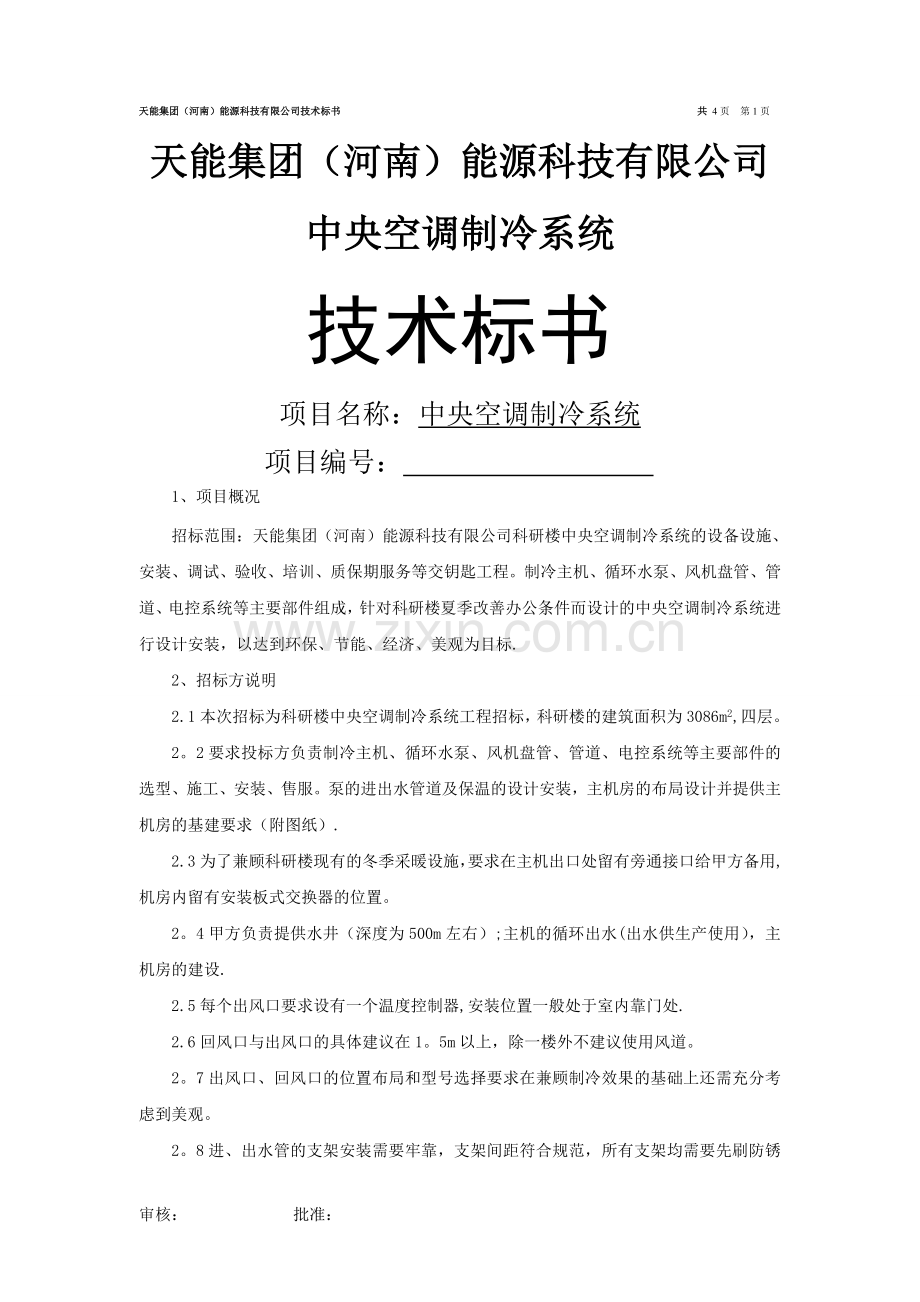

天能集团（河南）能源科技有限公司技术标书 共 4页 第4页天能集团（河南）能源科技有限公司中央空调制冷系统技术标书项目名称：中央空调制冷系统项目编号： 1、项目概况招标范围：天能集团（河南）能源科技有限公司科研楼中央空调制冷系统的设备设施、安装、调试、验收、培训、质保期服务等交钥匙工程。制冷主机、循环水泵、风机盘管、管道、电控系统等主要部件组成，针对科研楼夏季改善办公条件而设计的中央空调制冷系统进行设计安装，以达到环保、节能、经济、美观为目标.2、招标方说明2.1本次招标为科研楼中央空调制冷系统工程招标，科研楼的建筑面积为3086m2,四层。2。2要求投标方负责制冷主机、循环水泵、风机盘管、管道、电控系统等主要部件的选型、施工、安装、售服。泵的进出水管道及保温的设计安装，主机房的布局设计并提供主机房的基建要求（附图纸）.2.3为了兼顾科研楼现有的冬季采暖设施，要求在主机出口处留有旁通接口给甲方备用,机房内留有安装板式交换器的位置。2。4甲方负责提供水井（深度为500m左右）;主机的循环出水(出水供生产使用），主机房的建设.2.5每个出风口要求设有一个温度控制器,安装位置一般处于室内靠门处.2.6回风口与出风口的具体建议在1。5m以上，除一楼外不建议使用风道。2。7出风口、回风口的位置布局和型号选择要求在兼顾制冷效果的基础上还需充分考虑到美观。2。8进、出水管的支架安装需要牢靠，支架间距符合规范，所有支架均需要先刷防锈漆再刷银灰色面漆.2。9进、出水管道与主机、风机盘管、水泵的连接必须采用弹性或软连接。2.10机房到办公楼的管道要求地埋。2。11井水进主机前必须经过除砂处理，要求有除砂和净化水的设备。3、主要技术要求3.1设计、安装必须符合甲方工艺布局要求，压力、流量根据招标方提供的数据进行计算。见下表区域制冷负荷(w/m2）出风口风速s/m噪音dB建议主机总冷负荷办公室1601802348350 kw接待室160180会议室200250展厅、陈列室2402603。2风机盘管建议采用两排或三排管,具体请厂家根据设备和使用面积定.要求盘管材料为铜管，翅片材料为铝箔. 3。3进出水管路的试验压力为0。8mpa,试验结果符合GB50235-97工业金属管道工程施工及验收规范、GBJ24282采暖与卫生工程施工及验收规范。3.4管道保温材料为PEF，要求先行在管道上刷胶,然后粘贴保温管,使之紧贴管外壁，管壳的每段接头处及纵缝处要严密不留纵隙，管道阀门、法兰处保温应便于单独拆卸更换。 3。5主机房要求结构紧凑，体积小,占地少，设计合理，操作简便，性能可靠，全自动运行无人值守。控制系统具备多种故障显示及备查记录，完善的欠压、过压、过流、过载、短路、缺相等保护功能，使用安全,维护简便.3。6 科研楼布置图见附件图纸;3.7所有设备均为全新设备，电器元件、仪表、阀门等外购件为半年内出厂的产品。3.8列出详细清单，对主要材料、配件等表明型号、厂商名称等3.9设备调试、验收、培训、售后服务3。9.1安装调试时间小于30天3。9。2验收：试用三个月后进行验收，合格后进入设备质量保质期,并免费提供相应的操作文件等.验收方式已第三方数据为准3.9。3培训及售后服务：中标方免费在现场对甲方相关人员进行培训,主体质保一年，在质保期的第12个月免费给甲方清洗一次管路,终身维修.4、附件(格式）附件1 详细报价清单序号货物名称品牌规格型号产地厂家数量单价总价说明其他费用￥投标总价(大写）人民币 元，(小写）￥ 投标人全称(盖公章）：授权代表：职 务:日 期： 年 月 日注：1、投标总价必须为一固定报价，包含税金和其它各种费用.若按单价计算的结果与分项合价不一致,以单价为准修正分项合价.2、投标人必须提供详细货物说明资料，所提供资料必须能体现货物的技术指标。对于影响货物正常工作的必须组成部分，无论在招标文件中指出与否,投标人都应提供并在投标文件中明确列出。3、本格式仅供参考，投标人可根据实际情况自定。附件2 投标人近两年以来完成类似性质主要项目一览表项目名称:项目编号：序号业主名称项目名称项目总价完成时间业主单位联系电话备注投标人全称（盖公章）：授权代表：职 务:日 期: 年 月 日注：1、本格式仅供参考，投标人可根据实际情况自定。2、投标人应附上项目验收报告复印件。附件3 中央空调系统技术规范书项目名称：项目编号:以表格形式,说明设备具体组成部份、型号尺寸、设计参数、材质、数量、厂家等辅助设备及配件,并提供布置图，布置图需有设备代码和编号附件4关于中央空调制冷系统的技术的详细说明审核： 批准：
