自动喷水灭火系统工程验收记录.doc

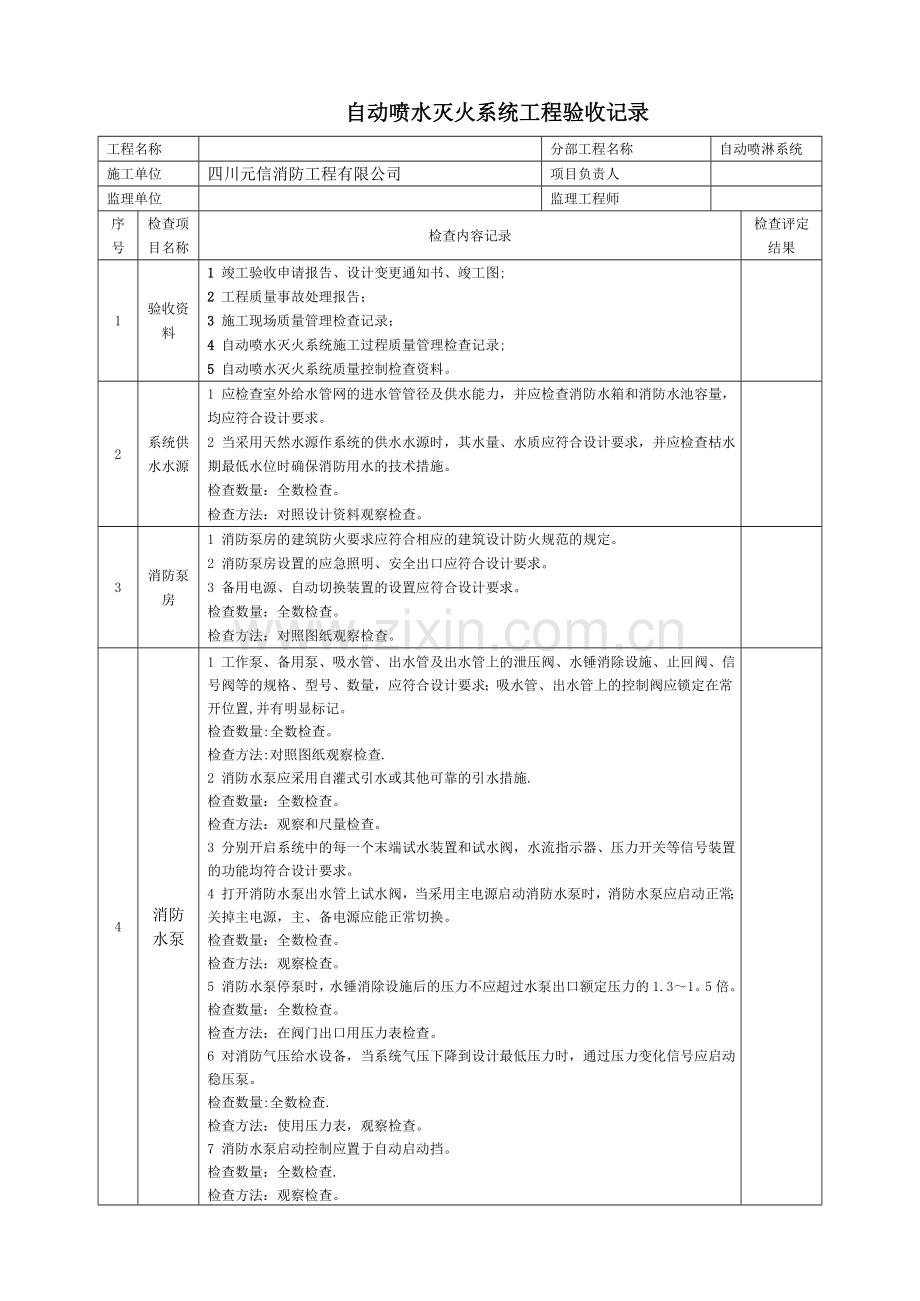

自动喷水灭火系统工程验收记录
工程名称

分部工程名称
自动喷淋系统
施工单位
四川元信消防工程有限公司
项目负责人

监理单位

监理工程师

序号
检查项目名称
检查内容记录
检查评定结果
1
验收资料
1 竣工验收申请报告、设计变更通知书、竣工图;
2 工程质量事故处理报告；
3 施工现场质量管理检查记录；
4 自动喷水灭火系统施工过程质量管理检查记录;
5 自动喷水灭火系统质量控制检查资料。

2
系统供水水源
1 应检查室外给水管网的进水管管径及供水能力，并应检查消防水箱和消防水池容量，均应符合设计要求。
2 当采用天然水源作系统的供水水源时，其水量、水质应符合设计要求，并应检查枯水期最低水位时确保消防用水的技术措施。
检查数量：全数检查。
检查方法：对照设计资料观察检查。

3
消防泵房
1 消防泵房的建筑防火要求应符合相应的建筑设计防火规范的规定。
2 消防泵房设置的应急照明、安全出口应符合设计要求。
3 备用电源、自动切换装置的设置应符合设计要求。
检查数量：全数检查。
检查方法：对照图纸观察检查。

4
消防水泵
1 工作泵、备用泵、吸水管、出水管及出水管上的泄压阀、水锤消除设施、止回阀、信号阀等的规格、型号、数量，应符合设计要求；吸水管、出水管上的控制阀应锁定在常开位置,并有明显标记。
检查数量:全数检查。
检查方法:对照图纸观察检查.
2 消防水泵应采用自灌式引水或其他可靠的引水措施.
检查数量：全数检查。
检查方法：观察和尺量检查。
3 分别开启系统中的每一个末端试水装置和试水阀，水流指示器、压力开关等信号装置的功能均符合设计要求。
4 打开消防水泵出水管上试水阀，当采用主电源启动消防水泵时，消防水泵应启动正常；关掉主电源，主、备电源应能正常切换。
检查数量：全数检查。
检查方法：观察检查。
5 消防水泵停泵时，水锤消除设施后的压力不应超过水泵出口额定压力的1.3～1。5倍。
检查数量：全数检查。
检查方法：在阀门出口用压力表检查。
6 对消防气压给水设备，当系统气压下降到设计最低压力时，通过压力变化信号应启动稳压泵。
检查数量:全数检查.
检查方法：使用压力表，观察检查。
7 消防水泵启动控制应置于自动启动挡。
检查数量：全数检查.
检查方法：观察检查。

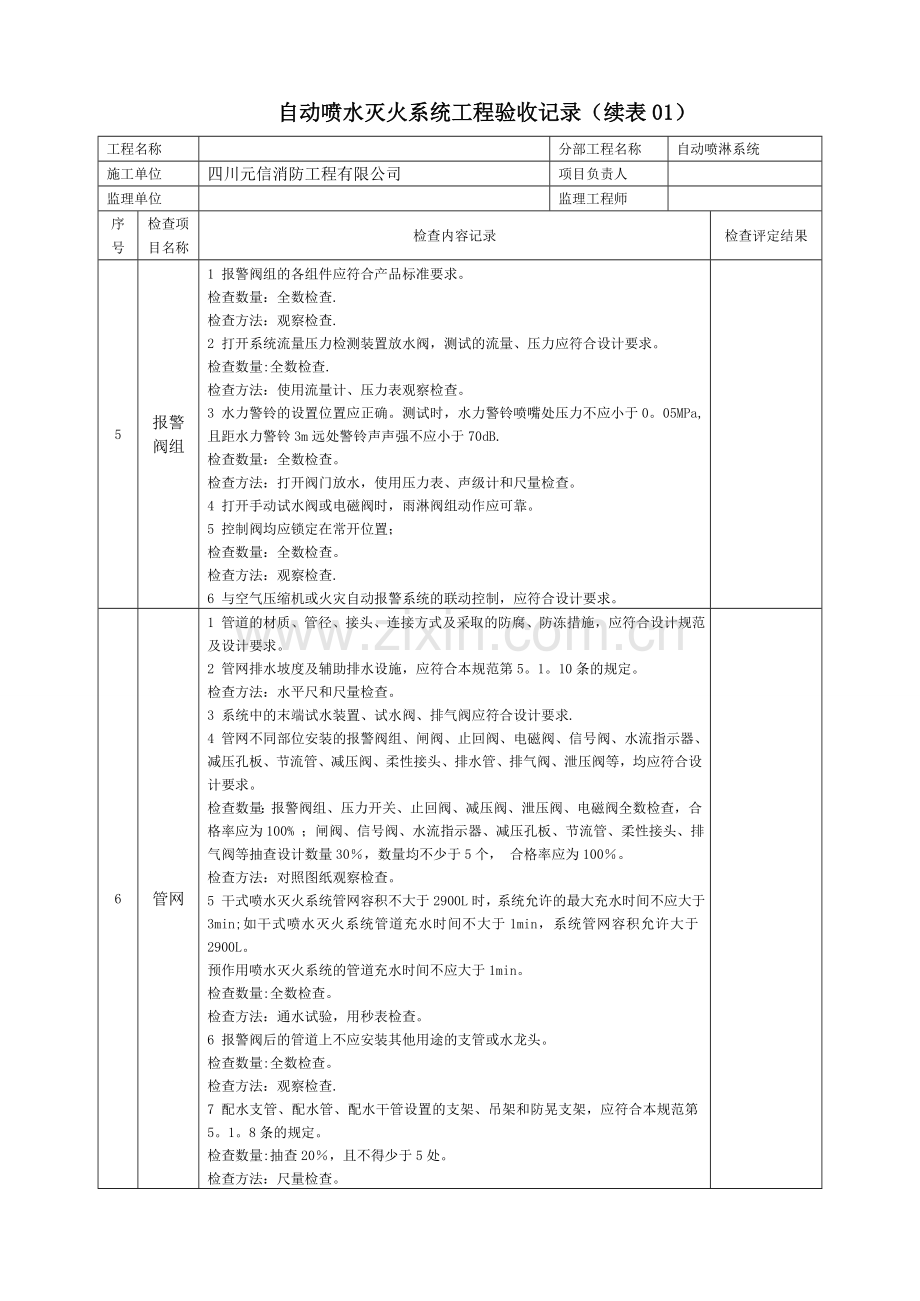

自动喷水灭火系统工程验收记录（续表01）
工程名称

分部工程名称
自动喷淋系统
施工单位
四川元信消防工程有限公司
项目负责人

监理单位

监理工程师

序号
检查项目名称
检查内容记录
检查评定结果
5
报警阀组
1 报警阀组的各组件应符合产品标准要求。
检查数量：全数检查.
检查方法：观察检查.
2 打开系统流量压力检测装置放水阀，测试的流量、压力应符合设计要求。
检查数量:全数检查.
检查方法：使用流量计、压力表观察检查。
3 水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于0。05MPa,且距水力警铃3m远处警铃声声强不应小于70dB.
检查数量：全数检查。
检查方法：打开阀门放水，使用压力表、声级计和尺量检查。
4 打开手动试水阀或电磁阀时，雨淋阀组动作应可靠。
5 控制阀均应锁定在常开位置；
检查数量：全数检查。
检查方法：观察检查.
6 与空气压缩机或火灾自动报警系统的联动控制，应符合设计要求。

6
管网
1 管道的材质、管径、接头、连接方式及采取的防腐、防冻措施，应符合设计规范及设计要求。
2 管网排水坡度及辅助排水设施，应符合本规范第5。1。10条的规定。
检查方法：水平尺和尺量检查。
3 系统中的末端试水装置、试水阀、排气阀应符合设计要求.
4 管网不同部位安装的报警阀组、闸阀、止回阀、电磁阀、信号阀、水流指示器、减压孔板、节流管、减压阀、柔性接头、排水管、排气阀、泄压阀等，均应符合设计要求。
检查数量：报警阀组、压力开关、止回阀、减压阀、泄压阀、电磁阀全数检查，合格率应为100% ；闸阀、信号阀、水流指示器、减压孔板、节流管、柔性接头、排气阀等抽查设计数量30％，数量均不少于5个， 合格率应为100％。
检查方法：对照图纸观察检查。
5 干式喷水灭火系统管网容积不大于2900L时，系统允许的最大充水时间不应大于3min;如干式喷水灭火系统管道充水时间不大于1min，系统管网容积允许大于2900L。
预作用喷水灭火系统的管道充水时间不应大于1min。
检查数量:全数检查。
检查方法：通水试验，用秒表检查。
6 报警阀后的管道上不应安装其他用途的支管或水龙头。
检查数量:全数检查。
检查方法：观察检查.
7 配水支管、配水管、配水干管设置的支架、吊架和防晃支架，应符合本规范第5。1。8条的规定。
检查数量:抽查20％，且不得少于5处。
检查方法：尺量检查。

自动喷水灭火系统工程验收记录(续表02）
工程名称

分部工程名称
自动喷淋系统
施工单位
四川元信消防工程有限公司
项目负责人

监理单位

监理工程师

序号
检查项目名称
检查内容记录
检查评定结果
7
喷头
1 喷头设置场所、规格、型号、公称动作温度、响应时间指数(RTI）应符合设计要求。
检查数量：抽查设计喷头数量10％,总数不少于40个， 合格率应为100%。
检查方法：对照图纸尺量检查。
2 喷头安装间距，喷头与楼板、墙、梁等障碍物的距离应符合设计要求.
检查数量：抽查设计喷头数量5％，总数不少于20个, 距离偏差±15mm，合格率不小于95％时为合格.
检验方法:对照图纸尺量检查。
3 有腐蚀性气体的环境和有冰冻危险场所安装的喷头,应采取防护措施.
检查数量：全数检查。
检查方法:观察检查。
4 有碰撞危险场所安装的喷头应加设防护罩。
检查数量：全数检查。
检查方法:观察检查。
5 各种不同规格的喷头均应有一定数量的备用品，其数量不应小于安装总数的1％，且每种备用喷头不应少于10个。

8
水泵接合器及进水管
水泵接合器数量及进水管位置应符合设计要求，消防水泵接合器应进行充水试验，且系统最不利点的压力、流量应符合设计要求。
检查数量:全数检查。
检查方法：使用流量计、压力表和观察检查。

9
系统流量、压力
系统流量、压力的验收，应通过系统流量压力检测装置进行放水试验，系统流量、压力应符合设计要求.
检查数量：全数检查。
检查方法：观察检查。

自动喷水灭火系统工程验收记录（续表03)
工程名称

分部工程名称
自动喷淋系统
施工单位
四川元信消防工程有限公司
项目负责人

监理单位

监理工程师

序号
检查项目名称
检查内容记录
检查评定结果
10
灭火功能
1 报警阀动作，水力警铃应鸣响.
2 水流指示器动作，应有反馈信号显示。
3 压力开关动作，应启动消防水泵及与其联动的相关设备，并应有反馈信号显示.
4 电磁阀打开，雨淋阀应开启，并应有反馈信号显示.
5 消防水泵启动后，应有反馈信号显示。
6 加速器动作后,应有反馈信号显示。
7 其他消防联动控制设备启动后,应有反馈信号显示。
检查数量：全数检查.
检查方法:观察检查。

综合验收结论

验
收
单
位
施工单位：（单位印章)
项目负责人：（签章)
年 月 日
监理单位：（单位印章)
总监理工程师：（签章）
年 月 日
设计单位：(单位印章)
项目负责人：(签章）
年 月 日
建设单位：(单位印章)
项目负责人：（签章）
年 月 日
